CAD/CAM-Technologie in der Implantatprothetik

CAD/CAM-Technologie in der Implantatprothetik

Im 21. Jahrhundert sind gravierende Fortschritte in Zahnmedizin und Zahntechnik alltagstauglich geworden. Medizin und Technik werden immer mehr in einer virtuellen Welt erzeugt, dabei ist es wichtig, Verbindungen und Synergieeffekte zwischen diesen beiden, nebeneinander existierenden Fachbereichen zu schaffen und sie zusammenzuführen. Und das heißt auch, man muss lernen gemeinsam als Team zu funktionieren. Vom Patienten über die Helferin zum Arzt und zum Techniker, vom Techniker zum Fräszentrum und zurück zum Techniker, von da zum Arzt und wieder zum Patienten. In dieser Disziplin der navigierten Prothetik und der digitalisierten Konstruktion werden Erfolge nur gemeinsam erzielt.

Ein strategisch durchdachtes Konzept ist immer Grundlage für langfristige Erfolge. Wir reden also über das Zusammenspiel von Arzt, Zahntechniker und Industriepartner, die nur, wenn sie als Team zusammenarbeiten, Erfolg haben. Wenn die Entwicklung so rasant fortschreitet, dass Dinge, die gestern noch unvorstellbar waren, heute schon selbstverständlich und alltagstauglich sind, muss gemeinsame Fortbildung höchste Priorität besitzen. So sind zahnmedizinische Weiterentwicklungen und auch neue zahntechnische Produktionswege nicht voneinander lösbar, bedingen die Kenntnis gegenseitiger Inhalte, um das höchste Niveau als Einheit zu erreichen.



3-D-Diagnostik

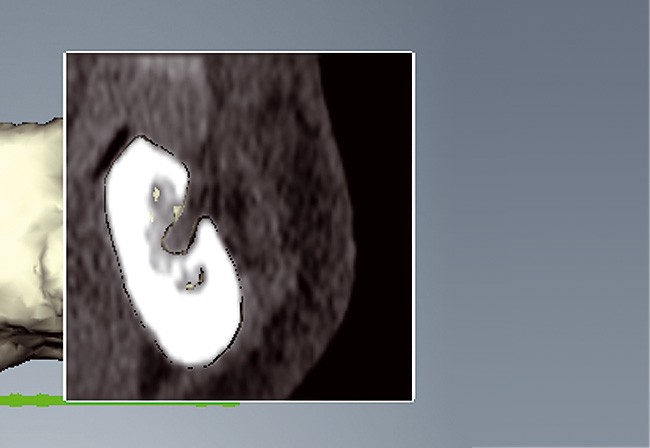

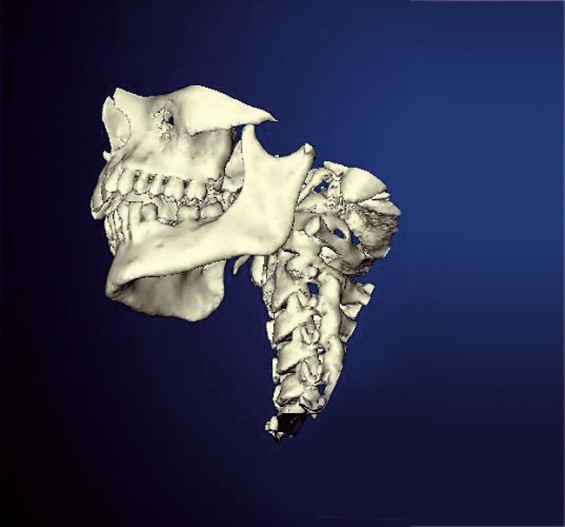

Dreidimensionale Darstellungsmöglichkeiten geben sowohl dem Mediziner als auch dem Techniker die Möglichkeit, diagnostisch präziser zu werden, und schaffen mithilfe neuer digitaler Tech­niken neue Prozesssteuerungen. Diese können sowohl zahnmedizinisch als auch zahntechnisch umgesetzt werden. In der herkömmlichen Radiografie können Zähne und Kiefer dargestellt werden. Ein großer Nachteil dieser Technik liegt in der Zweidimensionalität und damit in der Beurteilungs­fähigkeit, da durch Überlagerung von Knochen Details nicht klar erkennbar sind. Die Computertomografie löst diese Überlagerung von Strukturen dadurch auf, dass in dünnen Schichten Querschnittsbilder erstellt werden, die jeweils ein einzelnes Schnittbild darstellen (Abb. 1–3). Die CT-Datensätze aus dünnen Schichten unter 1mm Dicke werden entweder in Sequenztechnik oder in einer Spiraltechnik dar-gestellt. Spezielle Computersoftware-Programme sind in der Lage, aus diesen Schichtbildern ein dreidimensionales Bild, welches sich frei am Computer navigieren lässt, zu zeigen. In der Computertomografie in Abbildung 4 trägt der Patient eine Röntgenschablone im Mund, die mit bestimmten Markierungen versehen ist und sich später mit den Daten des Schädels am Computer ein­lesen lässt. Diese Schablone wird durch den Zahntechniker in ihren Dimensionen so dargestellt, dass sie die Position der Zähne und die äußere Gegebenheit der Prothetik wiedergibt. Ein ebenfalls dreidimensionales Abbild dieser Schablone ermöglicht der Software, diesen Bereich in den Schädel hinein- oder herauszurechnen. Bei der Computertomografie wird die gesamte Anatomie

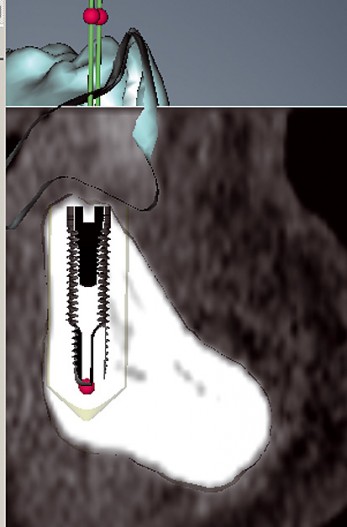

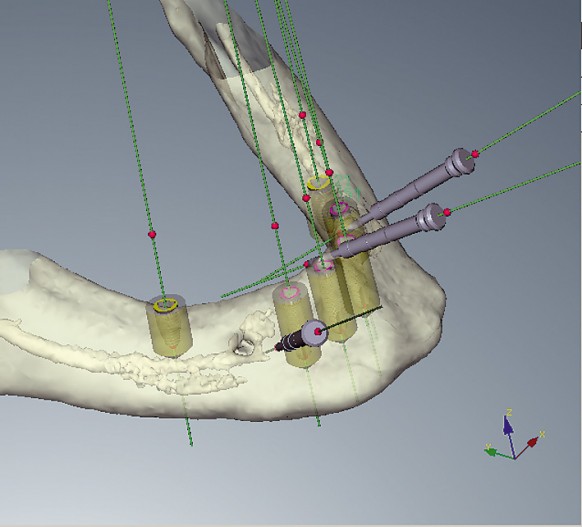

des Menschen 1:1 dargestellt, so ist die Gefahr, dass Zahnwurzeln, Nachbarzähne, Kieferhöhlen oder Nerven bei der Implantation beschädigt werden, stark verringert. Nach der Konvertierung dieser Daten am Rechner wird das gewonnene 3-D-Bild so exakt dargestellt, dass die Lage und Positionierung von Implantatsystemen sich problemlos am Rechner ausprobieren lässt. Die so gefundenen Daten dienen zur Optimierung des Patientenfalls. Sowohl von der prothetischen Versorgung als auch von den anatomischen Gegebenheiten des Patienten werden die Positionen der Implantate festgelegt und anschließend in einer Datenbank gespeichert.

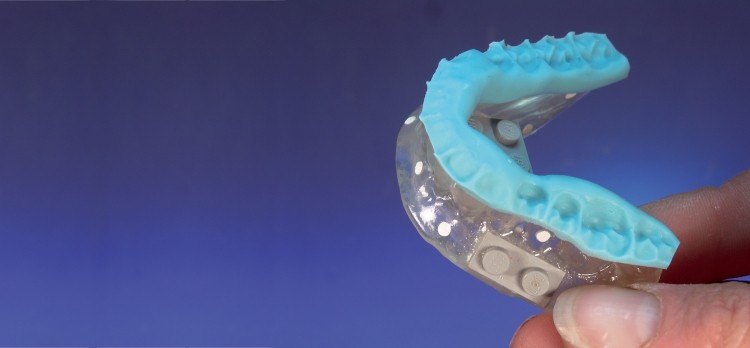

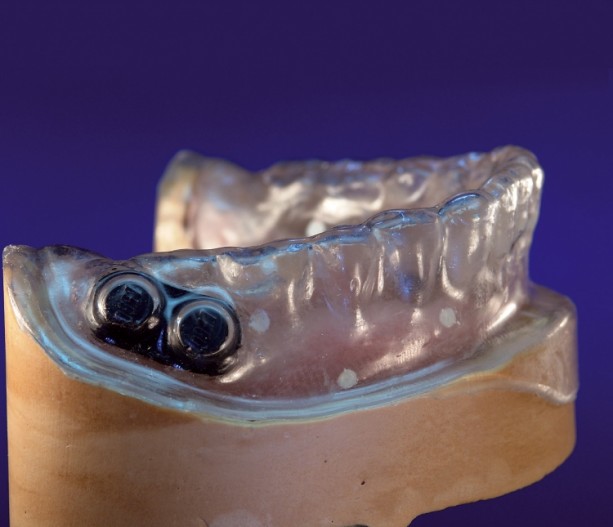

In einer Stereolithografie werden diese Daten in eine Operationsschablone überführt. So ist die Implantation heute bei Fällen möglich, wo man früher nicht implantiert hätte. Da wir durch die 3-D-Darstellung die Anatomie des Patienten wesentlich genauer kennen und sehr viel präziser den Bereich des Knochens und des Weichgewebes um die Implantate herum be­urteilen können, liegen die Grenzen des Machbaren ein deutliches Stück höher als bei der konventionellen Implanto­logie (Abb. 5–8). Knochendichte und Knochenangebot können wesentlich besser beurteilt und Nervengewebe exakter lokalisiert und somit bei der Planung der Lage der Implantate teilweise umgangen werden. Die Notwendigkeit von Augmentationen oder Knochentransplantaten wird schon zu diesem diagnostischen Zeitpunkt exakt lokalisiert oder durch das direkte Inserieren von Implantaten am Rechner durch das große Angebot der unterschiedlichsten Implantatformen umgangen.

Implantatprothetik ist Teamarbeit

Wurde früher nach der Extraktion eines Zahnes mindestens ein halbes Jahr gewartet, um Implantieren zu können, wird heute bei einer geplanten Zahnentfernung und ausreichendem Knochenangebot ein Implantat gesetzt, welches sofort widerstandsfähig im Knochen eingeschraubt wird. Liefert die Knochenstruktur das Drehmoment, das für eine Sofortbelastung als Indi­kator zu sehen ist, kann der Behandler sich für eine Sofortbelastung entscheiden.

Werden auch die ästhetischen Voraussetzungen, die bei der reproduzierbaren Übertragung aus der Computerplanung mit in die Planung einbezogen, so fällt dem Dentallabor als Teampartner im Zusammenspiel zwischen Patient, Behandler und Labor ein sehr großer Aufgabenkomplex zu. In der konventionellen Implantologie wird das Dentallabor häufig davon überrascht, dass neben einer Abformung auf dem Auftragszettel, der Auftrag zur Herstellung eines in­dividuellen Funktionslöffels zur Abformung von Implantatteilen erteilt wird. Dieser bedeutungsvolle Auftrag ist häu-fig die erste Situation, sich mit einer implantatgetragenen Suprastruktur zahntechnisch auseinanderzusetzen. Da zu diesem Zeitpunkt die Chirurgie abgeschlossen und die Einheilphase beendet ist, muss zwangsläufig in der Verhandlung zwischen Patient und Behandler im Vorfeld etwas stattgefunden haben, was sich dem Kenntnisstand des Labors entzieht.

Nach den Zahnverlusten der letzten Jahre wünscht sich der Patient wieder festsitzende Zähne. Diese kennt er aus seiner jüngsten Vergangenheit, wo er noch welche hatte, und daraus resultiert bei ihm dieser Wunsch. Sehr wohl waren in den letzten Jahren prothetische Begleitleistungen in Form von herausnehmbaren Prothesen, die am Restzahnbestand verankert waren, vorhanden und sind in die Entscheidung des Patienten für festsitzende Zähne ein­bezogen worden. Unter festsitzendem Zahnersatz versteht der Patient ein sicheres Tragegefühl, was ihm beim Kauen und Beißen keine Spielräume zwischen Prothese und anatomischen Prothesenlager fühlen lässt, sowie auch die Sicherheit in allen Lebenssituationen einer prothetischen Lösung, die fest im Mund verankert ist. Häufig ist durch bestimmte Verankerungstechniken der Patient in der Lage, diese Prothese zum Reinigen ein- und auszugliedern. Trotzdem versteht er unter dieser Kombinationsprothetik eine festsitzende Prothese. Werden diese Kombinationsarbeiten gemeinsam mit dem Patienten älter und die anatomischen Grundlagen durch Atrophie negativ verschoben, so wird diese Prothetik nach und nach instabil. Durch Extraktion von Pfeilerzähnen bei gleichzeitiger Erweiterung so-wie durch Unterfütterungen werden diese Prothesen über einen befristeten Zeitraum (das können mehrere Jahre sein) stabilisiert. Hier wächst somit der Wunsch nach festen Zähnen, wie sie früher einmal vorhanden waren. Der Patient, der immer mehr Erfahrung mit den vielfältigen Haftvermittlern aus der Apotheke gemacht hat und diese Produkte in eine für ihn brauchbare Hitliste einsortieren kann, kommt nun mit dem Wunsch nach festsitzenden Zähnen, die implantatgetragen sind, in die Praxis des Behandlers. Aufklärung, Alternativplanung, Kosten und Komfort einer Implantatprothetik werden ihm erläutert. Das Versprechen des Arztes über feste, schöne Zähne in Form einer Brücke, so wie die eigenen einmal waren, führen zu der Patientenentscheidung. Eine Implantatbrücke, mit einer erheblich verbesserten Funktion, die festsitzt.

Auf die richtige Kommunikation mit dem Patienten achten

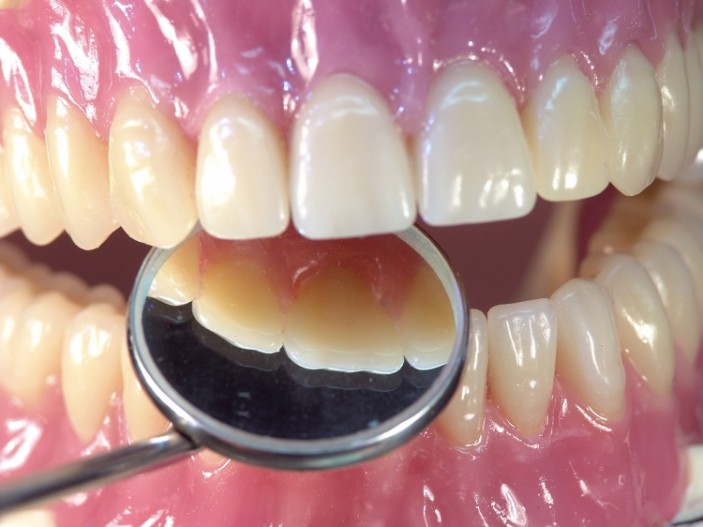

Wird bei diesen Gesprächen nicht über die Möglichkeit der Weichgewebsunterstützung im vestibulären Bereich richtig aufgeklärt, so löst das Versprechen einer Implantatbrücke sehr häufig zahntechnische Probleme in der Um-setzung aus, die am Ende der Eingliederung dieser aufwendigen Restauration beim Blick in den Spiegel mit der Aussage des Patienten endet: „Das ist zwar sehr schön, aber … das bin nicht ich!“

Jeder weitere Versuch, die Akzeptanz des Patienten dieser perfekten Implantatarbeit zu erreichen, die zwar hervorragend prothetisch umgesetzt wurde, jedoch in der Gesamtästhetik nicht gefällt, führt zwangsläufig in die Krise. Der Patient, der sich als Mensch nicht wiedererkennt und nicht begeistert ist, wird niemals das Gefühl der Zufriedenheit mit dieser prothetischen Lösung erfahren. Änderungsversuche des Zahntechnikers, der vielleicht bei der Eingliederung anwesend ist, nach dem Motto „ein bisschen geht immer“, versuchen dabei die Wogen zu glätten, führen aber aus Sicht des Patienten zu etwas Ähnlichem wie einem Schuldeingeständnis. „Warum denn nicht gleich richtig?“ wird jeder weitere Versuch, kosmetisch an dieser Prothese etwas zu verbessern – um zu einer Kompromisslösung zu gelangen –, das einst mal gute Gefühl des Patienten immer weiter negativ beeinflussen. Das Ergebnis ist ein Negativimage, das niemand braucht. Dieses Konzept kann anders dargestellt werden, wenn vor der implantologischen Tätigkeit der Patient aufgeklärt und ihm die Möglichkeiten unseres Handelns gezeigt wird. So können alte, prothetische Bauteile zur Abformungs- und Registrierhilfe benutzt werden, um möglichst schnell und einfach die anatomischen Gegebenhei-ten in den Artikulator des Meisters zu bekommen. Selbstverständlich wird hierbei eine lagebezügliche Montage in einem individuell einstellbaren Artikulator durchgeführt.

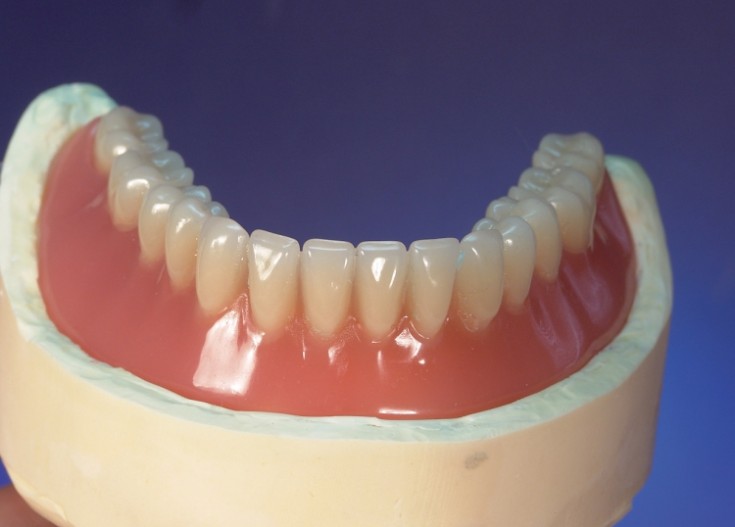

Nach den Regeln für eine festsitzende Prothetik wird auf dem durch die Kieferabformung gewonnenen Meistermodellen die Zahnbeziehung dargestellt, die in der Regel mit langen und größeren Zähnen (Atrophie des Knochens als Ausgleich) durchgeführt wird. Werden hierbei vestibuläre Unterfütterungen durch Kunststoff vermieden, so wird bei dieser sogenannten Testphase eine Interimsprothetik entstehen, die mit ihren reduzierten Rot­anteilen den Anspruch einer Brückentechnologie darstellen kann. Nach der Einprobe, die hinsichtlich Funktion und Ästhetik erfolgreich ist, wird diese In­terimsprothese ohne die Ausbildung von vestibulären Gingivabereichen fertiggestellt. Mit einer leicht eingefallenen Außenfassade geht der Patient nun nach Hause und testet seine Umwelt und damit auch die Akzeptanz dieser Brückenkonstruktion. Sollte sich in dieser Phase das vorher besprochene Ziel für den Patienten problemlos darstellen, weil keinerlei negative Ansprachen auf sein Gesicht oder seine Zähne erfolgen, so haben wir zu diesem Zeitpunkt schon „die halbe Miete“ der prothetischen Lösung geschafft. Wenn Freunde und Verwandte ihm die Frage stellen: „Hast Du abgenommen? – Du siehst gut aus!“, und ihn damit positiv beeinflussen, wird die Akzeptanz dieser Brücke erst recht unterstützt. Denn das etwas schlankere Gesicht, vor allem um die Mundpartie, wird häufig im Unterbewusstsein des Gegenübers positiv gewertet (Abb. 9).

Umsetzung der Implantatprothetik

Wird in dieser Testphase allerdings die fehlende Weichgewebeunterstützung so markant auffallen, dass die Unsicherheit des Patienten hinter der vor­gehaltenen Hand versteckt wird, kann die von uns besprochene Zielsetzung nicht mehr eingehalten werden. Unter Zuhilfenahme einer Scheibe Wachs nach der anderen wird die vestibuläre Ge­staltung dieser Interimsprothese zu der eigentlichen, für den Patienten aber wesentlich wichtigeren Perfektion der äußeren Gesichtstruktur führen. Gleichzeitig verabschieden wir uns in diesem Augenblick von der Brückenstruktur. Eine Deckprothese, die den vestibulären Anteil der Knochenatrophie darstellt, wird jetzt in unser Lösungskonzept ein­geschlossen. Für die Gestaltung dieser Deckprothese können wir alle beson deren Merkmale gegenüber einer normalen Totalprothetik herausarbeiten: Phonetik, Gaumenfreiheit, brückenartige Gestaltung, Wiederherstellung der Weichgewebe unterstützenden Strukturen bis hin zu kleineren, für den Patienten vielleicht auch harmonischeren Zahnformen. So wird zu diesem Zeitpunkt die eigentliche Deckprothese optimal gestaltet und die rot-weiße Ästhetik führt vor der Implantation schon zu einer für den Patienten sicht-baren Lösung. Bei diesem Konzept können wir als Zahntechniker auch die implantatgetragene Umsetzung versprechen, ohne die gefundenen Werte jemals wieder zu verlieren. Diese Vor­arbeiten haben im Labor schon ihre Spuren hinterlassen und werden registriert und eingefroren. Die „heilige Kuh der Zahntechnik“ sind die aus dieser Arbeit gewonnenen Modelle, die arbiträr im Vollwertartikulator, mit einer perfekten Registrierung der Kiefer zueinander, etabliert sind. Mittels einer einfachen Kopiertechnik (Silikonform) wird die gefundene Prothetik dupliziert und zu einer CT-Schablone umgebaut. Auch diese Arbeit wird mit höchster Sorgfalt im Artikulator durchgeführt und gleichzeitig werden für den Bisstransfer geeignete Übertragungsmerkmale in die CT-Schablone integriert. Durch das Scannen dieser Schablone in Endposition, unter maximalem Kaudruck des Patienten, wird die Zuordnung der CT-Schablone zu dem knöchernen Anteil zum Schädel des Patienten erreicht.

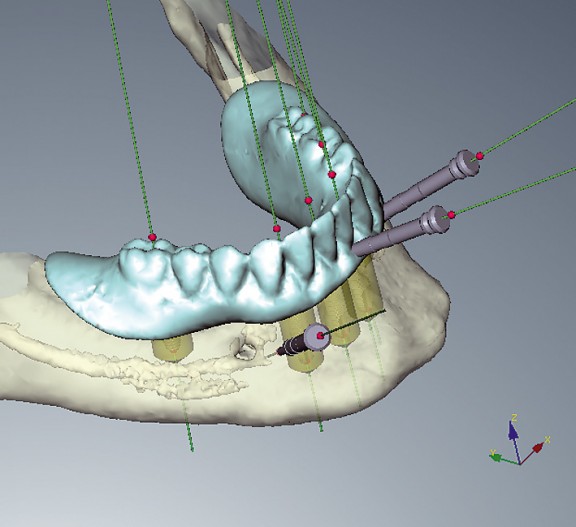

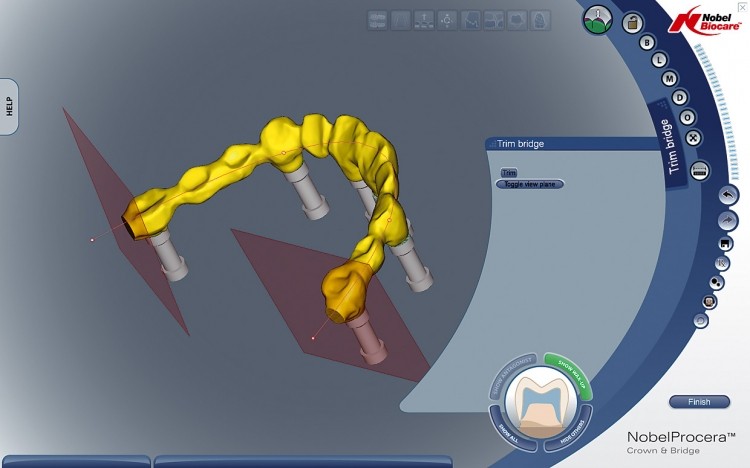

Nach der Datenerfassung erfolgt die Konvertierung dieser Dateien zu einer 3-D-Ansicht und bildet damit die Grundlage für die planerische Umsetzung der geplanten prothetischen Struktur (Abb. 10–12). So dienen die aus dem Artikulator in den Computer übertragenen Infor­mationen dazu, dass zwischen dem Behandler und dem Zahntechnikermeister ein Konsens über die richtige Position und die Anzahl der Implantate zur Optimierung des Patientenfalls herbeigeführt werden kann. Nicht nur die anatomische Gegebenheit des Patienten, sondern vor allen Dingen auch die Lage und die Position der Implantate zur Prothetik können so perfekt aufein­ander abgestimmt werden. Aus diesen Daten erfolgt die Herstellung der OP-Schablone, die sämtliche Informationen über die Lage und Position der Implantate beinhaltet. Diese Operationsschablone wird im Labor zur Modellherstellung eines neuen Meistermodells herangezogen. Die in der CT-Schablone

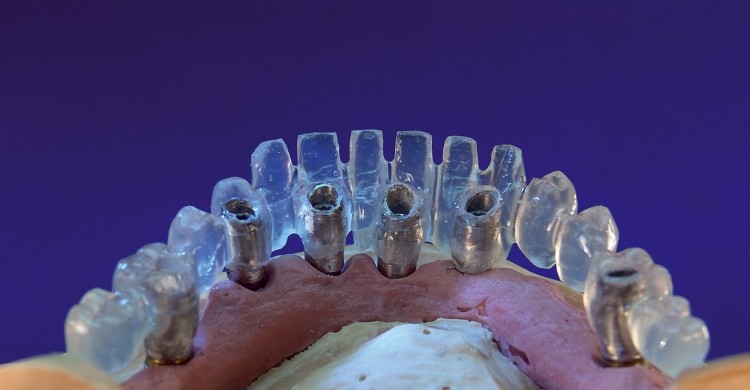

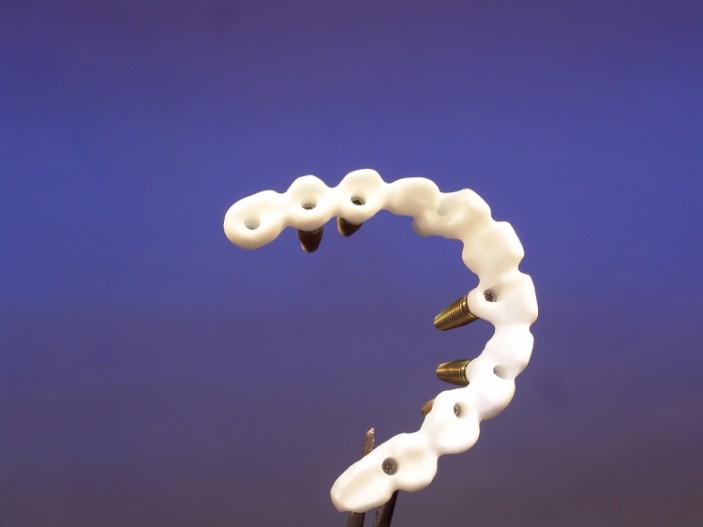

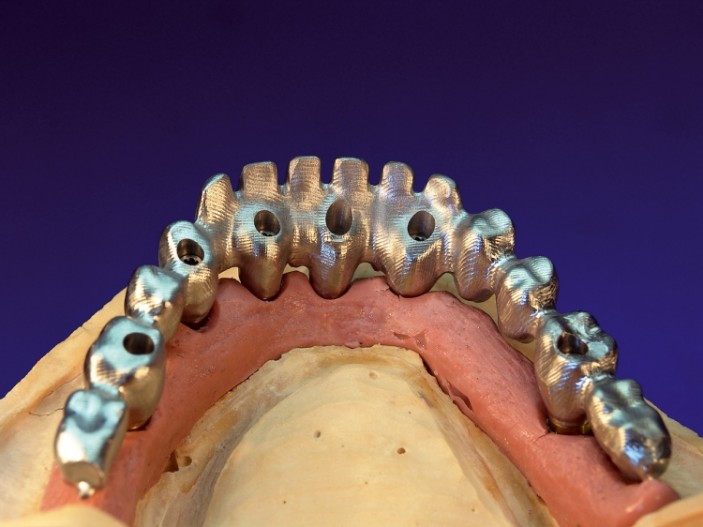

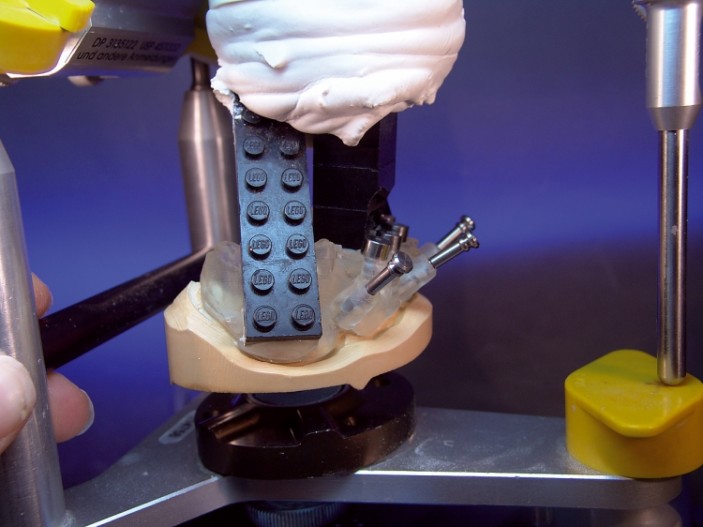

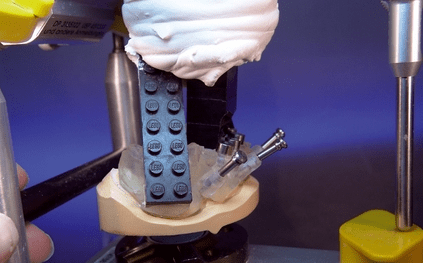

vorhandenen Übertragungsmerkmale werden benutzt, um dieses Modell mittels der OP-Schablone perfekt in den Artikulator zu transportieren. So wird aus der virtuellen Welt wieder eine reale Welt für den Zahntechniker. Eine 1:1 Rückübertragung in den Artikulator sichert nicht nur die räumliche Zuordnung der Modelle zueinander, sondern gibt uns auch die Möglichkeit, die in der Interimsprothese vorhan­denen Informationen mittels Silikonschlüssel wieder auf das neue Implan-tat-Meistermodell zu übertragen. So können wir innerhalb kurzer Zeit die einmal gefundenen Außenflächen der Zähne als Vollwax-ups auf das Meistermodell übertragen. Durch Reduktion dieses Wax-ups erhalten wir in der Regel eine perfekte Gerüstgestaltung. Diese kann scantechnisch umgesetzt und zu einer Implantatbrücke geführt werden, die CNC-gefräst aus Zirkonoxid oder Titan, oder mit einem gusstechnischen Verfahren mittels zahntechnischer Prä-zision in einen dentalen Guss überführt wird (Abb. 13–21).

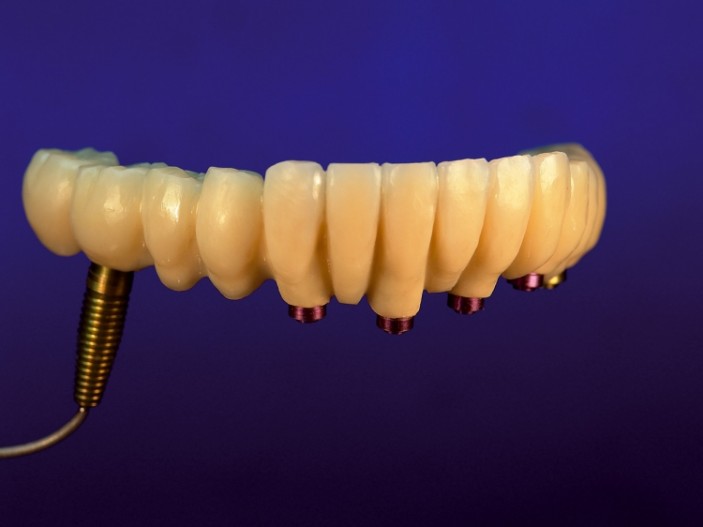

Die anschließende Verblendung mit Komposite oder Keramik ist reine Form­sache. In der eigentlichen Stunde der Wahrheit werden alle Implantate in der Mundhöhle etabliert. Diese chirurgische Umsetzung mittels der OP-Schablone aus dem Computer garantiert eine perfekte Umsetzung der Planung in die Realität. Nicht ganz eine Stunde und die Prothetik sitzt im Mund. Eine minimalinvasive Chirurgie ohne Aufklappen des Weichgewebes lässt auch den Patienten schnell perfekt aussehen. Fast keine Schmerzen und ein perfektes Gefühl im Mund von Beginn an, sind ein Erfolgsgarant für den Behandler (Abb. 22 und 23).

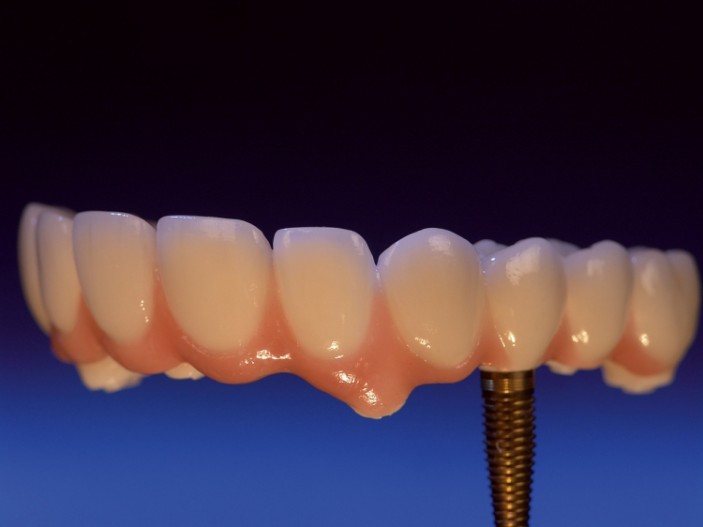

Perfekte Anwendungen aller Techno­logien bringen auch ein vorhersehbares perfektes Ergebnis. Das strahlende Lächeln des Patienten, das nach Insertion der Implantate mit einer schon im Vorfeld besprochen und ausprobierten Ästhetik dargestellt wird, überzeugt. Dieses Lächeln ist pure Freude und löst auch im Umfeld des Patienten Begeis­terung aus. Ein bislang nicht da ge­wesener Aspekt der Mundpropaganda bringt diesen neuen Technologien den von Anfang an versprochenen Erfolg. So folgt die Prothetik nicht mehr der Lage der Implantate und der Kunst des Zahntechnikers, ungünstig stehende Pfeiler-situationen zu einem ästhetisch einwandfreien Bild zu führen, sondern viel mehr folgt die Implantologie der Prothetik und den daraus resultierenden Möglichkeiten zum Wohle des Patienten. Diese Technologie ist in einigen Bereichen schon Standard und wird Morgen schon allgegenwärtig und alltags­tauglich sein.

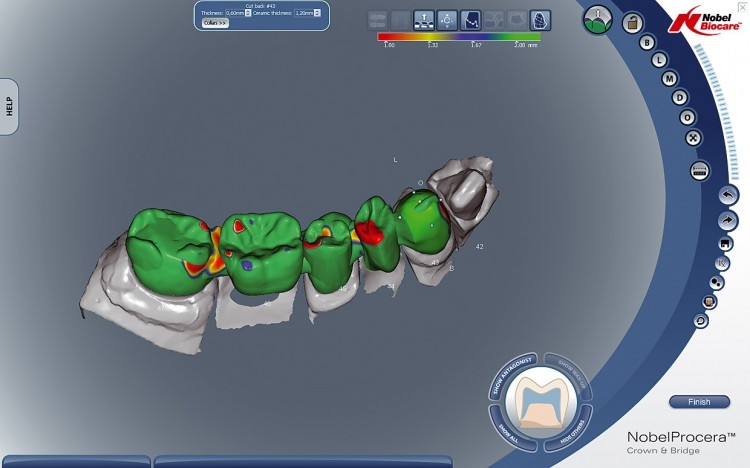

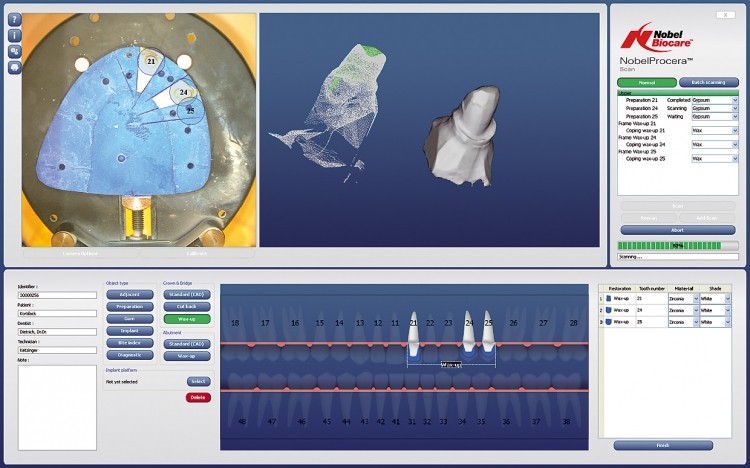

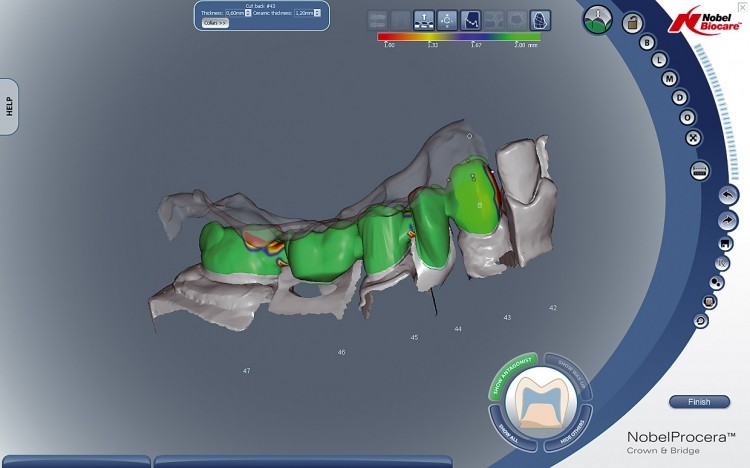

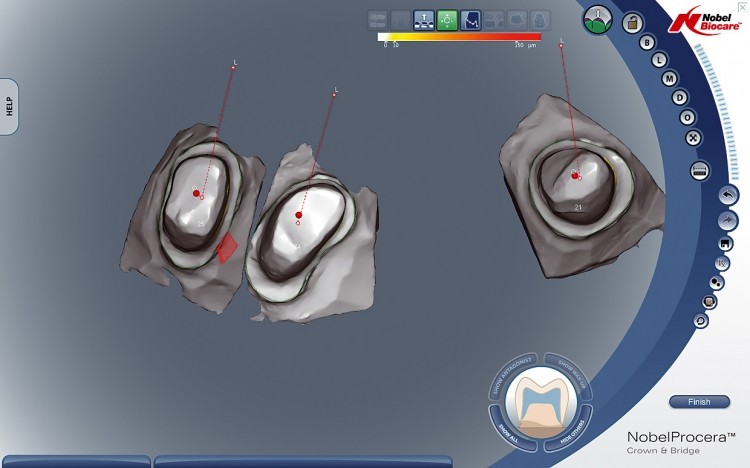

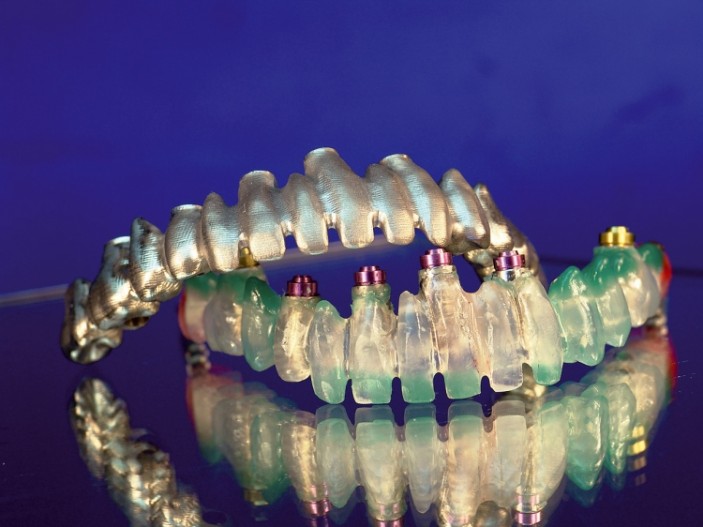

Auch auf vorhandenen Zähnen, die mit einer Kronen- und Brückentechnik oder mit einer Kombinationstechnik versehen sind, können mit digitalen Techniken heute bessere Grundlagen geschaffen werden. Die Herstellung der eigentlichen Prothetik wird immer häufiger mithilfe der CAD/CAM-Technologie erzeugt (Abb. 24–28).

Betrachten wir einige am Markt etablierte Systeme und schauen uns die Qualität, den Einsatzbereich und die Kosten genauer an. Schnell wird klar, dass Scanner und Software nur die eine Seite der CAD/CAM-Technik sind. Den passenden Anbieter auszuwählen, ist schon erheblich schwieriger. Deshalb ist es gut zu wissen, was kann welcher Anbieter eines Schleif- oder Fräszentrums mit welchen Materialschienen und in welchen Qualitäten herstellen. Nicht nur auf den Preis einer Schleif­einheit schauen, sondern den gesamten Leistungskatalog des Anbieters auf die eigenen Belange zu prüfen, ist hier­bei besonders wichtig. Kontinuierliche Leistung bei höchster Materialqualität, verbunden mit einer weiterführenden Folgetechnologie, die im Labor einfach zu Ende geführt werden kann, sind wichtige Entscheidungshilfen.

Welches System ich mir anschaffe, ist untrennbar mit der Entscheidung der Wahl der Werkstoffe, die ich verkaufen möchte, verbunden. So können nicht alle Systeme alle Werkstoffe verarbeiten und damit ist die Indikation für bestimmte Systeme etwas eingeschränkt. Die „eierlegende Wollmilchsau“ gibt es in dieser Technologie nicht. Deswegen sollte man bei der Anschaffung von Einzelkomponenten hinsichtlich ihrer Eignung für das Labor auch die Möglichkeit der Einbindung in eine komplette Prozesskette hinterfragen. Glauben Sie nicht, dass es einfach ist, diese Technik in den Laboralltag zu integrieren, doch das ist erlernbar. Nicht der Preis einer Leistung, sondern die notwendigen Arbeitsschritte geben den Weg vor.

Vollkeramische Restaurationen sind weniger tolerant gegenüber Präparationsfehlern, daher muss bei der Präpa­ration ein größerer Zeitaufwand einkalkuliert werden. Dies gilt in besonderem Maße, wenn die CAD/CAM-Technologie eingesetzt wird. Die obligatorische Gesichtsbogenübertragung und der Transfer der Arbeitsunterlagen in den Arti­kulator ermöglichen eine genaue und funktionsgetreue Arbeitsgrundlage für den Zahntechniker. Für Kronenstümpfe hat sich das Hohlkehldesign als eine einfach umzusetzende Präparationsform für die Vollkronen-Technik bewährt. Über viele Jahre in der Mundhöhle scheint sich hinsichtlich der Dauerhaltbarkeit der vollkeramischen Kronen eine positive Präparationsform darzustellen, wenn die ge­forderten Mindestschichtstärken der verwendeten Vollkeramik beachtet werden. Bei metallischen Kronen- und Brückenwerkstoffen hat der Zahntechniker immer noch die Kor­rekturmöglichkeit. Eine unzureichende Passung bei einer Vollkeramik führt immer zu einer Neuanfertigung. Scanner müssen die Präparationsgrenze deutlich abtasten und vermessen können. Ebenfalls können divergente Pfeiler nicht so einfach in der Krone aus­geschliffen werden und somit ein Kompensationsgeschäft zwischen Modellbeweglichkeit und Stumpfbeweglichkeit in die Brücke integriert werden. Eine keramikgerechte Präparation muss frei von scharfen Kanten, sprunghaften Umformungen sowie dünn auslaufenden Rändern sein. Spitz zulaufende Innenwinkel sind aufgrund der typischen Schleifkörpergeometrie nicht ausfräsbar.

Wenn mein Kunde mit einem Diamanten präpariert, der schon eine Rautiefe von 80µm hat, und dann einen Kompressionsabdruck herstellt, der mit einem Stumpfgips mit einer Expansion von +0,2 Volumenprozent ausgegossen wird, dann ist die Genauigkeit nicht mehr mit dem Original im Mund vergleichbar. Klebespalt oder besser Fügezone als Platzhalter für die Befestigung werden am Rechner vorprogrammiert. Wenn Techniker und Behandler aufeinander reagieren, so muss das nicht unbedingt heißen, dass nach einer gewissen Zeit der Zusammenarbeit sich die Perfektion von allein einstellt. Denn Fehler durch Fehler zu kompensieren, z.B. eine komprimierte Abformung mit Gips, der eine größere Expansion hat, auszugießen, ist nur der zweitbeste Weg.

Wie man die Spielregeln aufstellt, um sie gemeinsam einzuhalten, muss auch gemeinsam geplant werden. Denn der Erfolg tritt dann ein, wenn eine prothetische Versorgung von A bis Z geplant und gemeinsam perfekt umgesetzt wird.
