Kurzimplantate unter der Lupe

Kurzimplantate unter der Lupe

Zur Rolle des Implantatdesigns bei der Patientenversorgung

Für die Erzielung eines ästhetischen Zahnersatzes auf Implantaten müssen sich diese durch charakteristische Eigenschaften auszeichnen. In diesem Zusammenhang soll die Verwendung längenreduzierter Implantate in Kombination mit minimalinvasiven Operationstechniken anhand eines Falls aufgezeigt werden.

Die Anzahl der auf dem Markt erhältlichen Kurz­implantate (Implantate mit einer Gesamtlänge von <10mm) nimmt stetig zu. In der Zwischenzeit bietet sie fast jeder Implantathersteller an. Der Trend zu immer kürzeren Implantaten, den sogenannten Short- und Ultra-Short-Implants, scheint ungebrochen. Dies ist zum einen darin begründet, dass bereits einige Implantatsysteme mit kurzen Längen hohe Erfolgsraten nachweisen können. So konnte in einer Langzeitstudie belegt werden, dass sich die Fünf-Jahres-Implantatüberlebensrate und der Knochenerhalt um das Bicon-Implantat mit 6,0mm Durchmesser und 5,7mm Länge nicht signifikant gegenüber den längeren Implantaten unterscheidet (Gentile et al. 2005, Venuleo et al. 2008). Weitere Studien zeigen, dass kürzere Implantate mit entsprechendem Implantatdesign ebenso gute Langzeitergebnisse erzielen wie längere Implantate (Hagi et al. 2004, Renouard et al. 2005, Anitua et al. 2010). Zum anderen besteht von Anwenderseite eine immer größere Nachfrage nach kürzeren Implantaten, da bei vielen Behandlungsfällen starke Kieferkamm­atrophien vorliegen, die ein sicheres Implantieren ohne Gefährdung wichtiger angrenzender anatomischer Strukturen (z.B. Sinus maxillaris, Nervus alveolaris inferior) zunächst nicht ermöglichen. Für die bisher ­gängigen Implantationsverfahren, bei denen Implantatlängen von 10,0 bis 18,0mm empfohlen werden (Koeck und Wagner 2004), wären oft aufwendige Augmentationen (z.B. externe Sinusbodenelevation, ver­tikale Distraktionsosteogenese, Knochenblocktransplantate) bzw. die Verlegung anatomischer Strukturen (z.B. Nervlateralisation) erforderlich. Diese Verfahren bedeuten für den Patienten eine umfangreichere Behandlung mit verlängerter Einheilzeit bis zur endgültigen prothetischen Versorgung und einen wesentlich höheren finanziellen Aufwand. Weiterhin besteht ein deutlich erhöhtes Komplikationsrisiko (z.B. Augmentatverlust, Sensibilitätsstörungen), welches Behandler und Patient eingehen müssen. Durch die Verwendung längenreduzierter Implantate können diese Eingriffe oft vermieden und eine Standardimplantation wieder ermöglicht werden.

Anforderungen an das Implantatdesign


Bei vielen Innovationen im Bereich der längenreduzierten Implantate muss man sich allerdings die Frage stellen, ob ein vorhandener Implantattyp einfach in seiner Länge reduziert werden kann, ohne nachteilige Auswirkungen auf die langfristige Überlebensrate zu haben, und welche Sicherheiten das System Anwendern und Patienten bietet. Allgemeine Voraussetzung für die Funktion und klinische Fähigkeit eines Implantates, insbesondere eines Kurzimplantates, ist das Implantatdesign. Es sollte so gestaltet sein, dass die auftretenden Kaukräfte homogen auf das Knochen-Implantat-Interface verteilt ­werden. Zu bevorzugen sind daher Implantate mit ­Plateau-Design. Bei diesen bildet sich zwischen den Pla­teaus Lamellenknochen mit dem typischen Havers’schen System, der dem Implantat eine erhöhte Widerstandskraft während der Kaukrafteinwirkung bietet (Lemons et al. 2003, 2004). Da die große Schwachstelle eines Implantates die Durchtrittstelle durch die Gingiva und der Erhalt des periimplantären Knochen und Weichgewebes ist, muss ein weiterer Augenmerk bei zweiteiligen Implantatsystemen auf das Design der Implantat-Abutment-Verbindung gelegt werden. Die beste Voraussetzung zur Vermeidung von Periimplantitis ist eine Implantat-Abutment-Verbindung, die bakteriendicht ist und gewebereizende Mikrobewegungen verhindert. Hier hat sich gezeigt, dass dies am sichersten mit Konusverbindungen zwischen Implantat und Abutment erreicht werden kann (Zipprich et al. 2007).

Weiterhin ist das Implantatdesign mit ausschlaggebend für die erzielbaren ästhetischen Ergebnisse. Voraussetzung für eine ästhetisch erfolgreiche Behandlung ist die Schonung des periimplantären Knochens, der für die Unterstützung des Weichgewebes und den Erhalt der Interdentalpapille verantwortlich ist. Durch ein Platform Switching auf Implantatniveau kann viel Knochen um und über dem Implantat erhalten werden. Auf Abutmentniveau ist es möglich, das prothetische Ausgangsprofil individuell anzupassen, was die erzielbare Rot-Weiß-Ästhetik bei der prothetischen Versorgung von Implantaten begünstigt.

Die oben beschriebenen Implantateigenschaften werden von dem seit 25 Jahren klinisch bewährten ­Bicon-Implantatsystem zu Verfügung gestellt. Neben dem vorteilhaften Plateau-Design bietet das Implantat eine mindestens 30% größere Oberfläche als Schraubenimplantate gleicher Größe. Die nachweislich bakteriendichte Konusverbindung zwischen Implantat und Abutment mit einem Mikrospalt von weniger als 0,5 Mikron (Di Carlo et al. 2008) wird durch das technisch bekannte Verfahren der Kaltverschweißung über eine 1,5°-Konusverbindung zwischen Abutmentpfosten und Implantatschacht sichergestellt. Die dadurch erzielte stabile Konusverbindung lässt keine Mikrobewegungen zu.Mit der abgeschrägten Implantatschulter (Sloping Shoulder) wird das Platform Switching auf Implantat­niveau erreicht (Li Shi et al. 2007). Unabhängig vom Implantatdurchmesser wird die Austrittsöffnung aus dem Knochen auf den Durchmesser des Implantat-Abutment-Aufnahmeschachts, das bei Implantaten bis 4,0mm Durchmesser 2,0mm und bei Implantaten ab 4,5mm Durchmesser 3,0mm beträgt, begrenzt. Dies bietet eine größere Flexibilität bei der Implantatpositionierung und der Knochenerhalt über dem Implantat zur Stützung des Weichgewebes wird dadurch maximiert. Somit können ästhetische Gingivakonturen durchgängig erreicht werden (Bozkaya et al. 2004).




Falldarstellung


Im Folgenden wird ein Patientenfall präsentiert, der mit dem Bicon-Implantatsystem gelöst wurde. Die Abbildungen dokumentieren den Fall vom Ausgangsbefund (Abb. 1) bis zur prothetischen Versorgung des Patienten (Abb. 15 bis 18). Nach Besprechung verschiedener  prothetischer Versorgungsmöglichkeiten entschied sich der Patient für eine festsitzende Lösung auf Implantaten. Die Freiendsituation in Regio 35–37 sollte mit drei Einzelkronen und dem Verfahren der Integrierten-Abutment-Krone versorgt werden. Hierfür wurden drei Implantate inseriert: in Regio 35 mit einem Durchmesser von 4,0mm, in Regio 36 mit einem Durchmesser von 5,0mm und in Regio 37 mit einem Durchmesser von 6,0mm. Die Implantatlänge beträgt jeweils 8,0mm. Zur Erzielung einer ästhetischen Gingivakontur wurde das Implantat 2–3mm subkrestal platziert, sodass das Knochenfach 11,0mm tief gebohrt werden musste. Die Pilotbohrung erfolgte mit 2,0mm Durchmesser bei 1.100U/min unter externer Kühlung mit physiologischer Kochsalzlösung. Diese Bohrung gibt die Länge sowie mesio-distale- und lingual-vestibuläre Position für alle weiteren Arbeitsschritte der Knochenaufbereitung vor. Die Überprüfung der Vorbohrung erfolgte unter Zuhilfenahme der im OP-Set befindlichen Parallelitätsstifte (0°/15°/25°) (Abb. 2). Das Knochenfach wurde anschließend mit den an der Spitze nicht schneidenden Winkelstückbohrern in 0,5-mm-Schritten bei 50U/min auf die gewählten Implantatdurchmesser von 4,0mm bis 6,0mm und auf die mit der Pilotbohrung vorgegebene Länge von 11,0mm erweitert (Abb. 3).

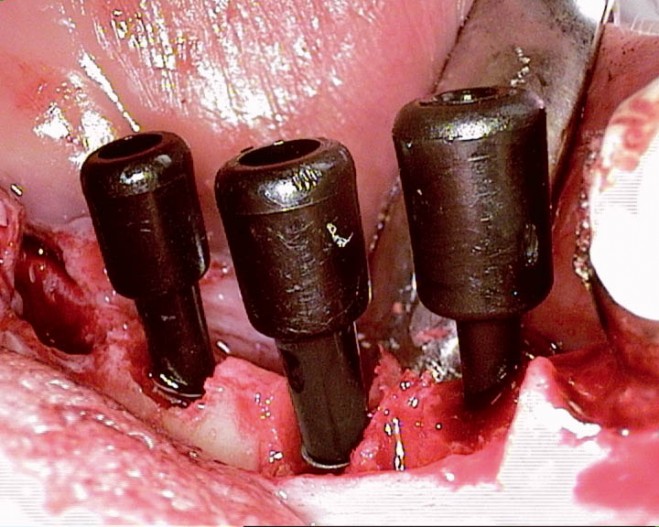

Diese Aufbereitungsmethode ist aufgrund der sehr niedrigen Umdrehungszahl der Winkelstückbohrer atraumatisch möglich. Es besteht keine Gefahr der Überhitzung des Knochens. Weiterhin können aufgrund der nicht schneidenden Bohrerspitzen Perforationen und Nervtraumatisierungen sicher vermieden werden. Eine weitere positive Eigenschaft der niedrigen Umdrehungszahl ist, dass sich der abgetragene Knochen sehr gut mit den Winkelstückbohrern für augmentative Maßnahmen entnehmen und sammeln lässt (Abb. 6). Nach Abschluss der Knochenaufbereitung wurden die Implantate in das Knochenfach eingeklopft (Abb. 4 und 5), der Implantatschacht mit einem Einheilpfosten aus chirurgischem Teflon verschlossen und das Implantat mit dem aus den Bohrlöchern gewonnenem autologen Knochen (Abb. 6) vollständig bedeckt (Abb. 7) und anschließend atraumatisch plastisch gedeckt (Abb. 8). Bei der Inserierung der Implantate ist darauf zu achten, dass sich die Implantatoberfläche mit Blut benetzt. Dadurch bildet sich ein stabiles Blutgerinnsel zwischen den Plateaus des Implantates und die Einheilung kann sofort beginnen. Im Gegensatz zu Schraubenimplan­taten kommt die Primärstabilität über multiple Punktkontakte entlang der Plateaukanten zum Knochen zustande. Dadurch werden flächige Knochenkompressionen, wie sie beispielsweise beim Eindrehen von Schraubenimplantaten auftreten, die vor Einheilungsbeginn zunächst einen Knochenabbau verursachen, vermieden.

Im Anschluss an die dreimonatige gedeckte Einheilung erfolgte die Röntgenkontrollaufnahme vor Freilegung der Implantate (Abb. 9). Nach Aufklappung war zu erkennen, dass sich über den Implantaten, insbesondere auf der Implantatschulter, neuer Knochen gebildet hatte (Abb. 10). In Regio 35 war das Implantat sogar komplett mit neu gebildetem Knochen überwachsen. Damit der Einheilpfosten, der den Implantatschacht verschließt, entfernt werden konnte, wurde der überschüssige Knochen mit Rosenbohrer und Exkavator entfernt. Anschließend wurde in den Implantatschacht ein Positionierungspin eingesteckt. Dieser dient als Führungsstift für Instrumente (Sulcus-Reamer, Impression-Reamer), mit denen der Knochen über der Implantatschulter, zur Erzielung des ­gewünschten prothetischen Ausgangsprofils (Emergence Profile), nachbearbeitet werden kann. Weiterhin lässt sich mit dem Positionierungspin die Osseointegration der Implantate sehr gut überprüfen. Nach erfolgter Knochenpräparation wurden die Gingivaformer entsprechend der gewünschten Größe ausgewählt, im Implantatschacht durch leichtes Einklopfen fixiert (Abb. 11) und anschließend die Gingiva um die Gingivaformer vernäht (Abb. 12).

Eine Woche nach der Freilegung erfolgte die Nahtentfernung. Eine weitere Woche später waren die Freilegungsstellen verheilt und die Gingiva optimal für die Implantatabformung ausgeformt (Abb. 13 und 14). Nach der Implantatabformung wurden im Labor die Abutments für die Herstellung von drei Integrierten-Abutment-Kronen (IAC) vorbereitet und mit einem Hochleistungskunststoff verblendet. Abutment und Krone bilden somit eine spaltfreie Einheit und werden desinfiziert in den Implantatschacht eingebracht. Dies erfolgt durch leichtes Einklopfen mit einem chirurgischen Hammer, wodurch die Oxidationsschicht auf den sich berührenden Metalloberflächen gebrochen wird und es zur Kaltverschweißung zwischen Abutmentpfosten und Implantatschacht kommt (aktivierte Konusverbindung). In unserem Fall konnten die IACs einige Tage nach Implantatabformung mithilfe einer angefertigten Einsetzhilfe definitiv eingesetzt werden (Abb. 15 und 16). Das die Implantate und IACs umgebende Gewebe passt sich nach Eingliederung den neuen Verhältnissen an und zeigt auch über ein Jahr nach Abschluss der prothetischen Versorgung entzündungsfreie Verhältnisse und die von Behandler und Patient gewünschte Rot-Weiß-Ästhetik (Abb. 17 und 18).

Zusammenfassung


Die Erhaltung und Ausformung des Gewebes ist für die Rot-Weiß-Ästhetik und den damit zusammenhängenden Behandlungserfolg von größter Bedeutung. Das Implantatdesign spielt dabei eine entscheidende Rolle. Durch das hier vorgestellte System ist eine bakteriendichte Verbindung zwischen Abutment und Implantat und somit die Vermeidung von Periimplantitis möglich. Mit einem doppelten Platform Switching auf Implantat- und Abutment-Niveau werden ideale Voraussetzungen für ästhetische Ergebnisse geschaffen. Weiterhin ermöglicht der einzigartige schraubenlose Verbindungsmechanismus die extraorale Zementierung von Einzelkronen auf dem Abutment bzw. die Herstellung der Verblendung direkt auf dem Abutment (IAC). Somit können Störfaktoren wie z.B. Zementreste und Kronenränder, die als Ursachen für Entzündungen am periimplantären Gewebe gelten, effektiv vermieden werden.
