Bei der Herstellung einer Hybrid-Abutmentkrone nimmt die Materialwahl eine wichtige Rolle ein. So sollte das Gerüstmaterial einerseits eine hohe Stabilität bieten und andererseits möglichst transluzente Eigenschaften sowie eine zahnähnliche Optik besitzen. Der Autor beschreibt im folgenden Beitrag, warum er das Zirkonoxid NexxZr T Multi (Sagemax) bevorzugt und wie er dem Zwiespalt zwischen hoher Ästhetik und wirtschaft­lichen Anforderungen begegnet.

Das Erfüllen einer Erwartungshaltung gehört im Dental­labor zum Alltag, und doch ist die Herausforderung immer wieder neu. Jeder Pa­tient hegt konkrete Erwartungen an das Ergebnis, geprägt durch individuelle Wünsche und spezifische Bedürfnisse. Zusammen mit der Zahnarztpraxis obliegt es uns als Zahntechniker, diese Erwartung zu verwirklichen. In der Implantatprothetik kommt uns die Verantwortung zu, die implantologische Therapie mit einem ästhetischen Zahn­ersatz wirkungsvoll zu vollenden. Eine heikle Aufgabe für alle ehrgeizigen Zahntechniker. Um zu hohem Druck durch die eigene anspruchsvolle Haltung vorzubeugen, bilden erprobte Prozesse und hochwertige Werkstoffe  eine  verlässliche  Basis.

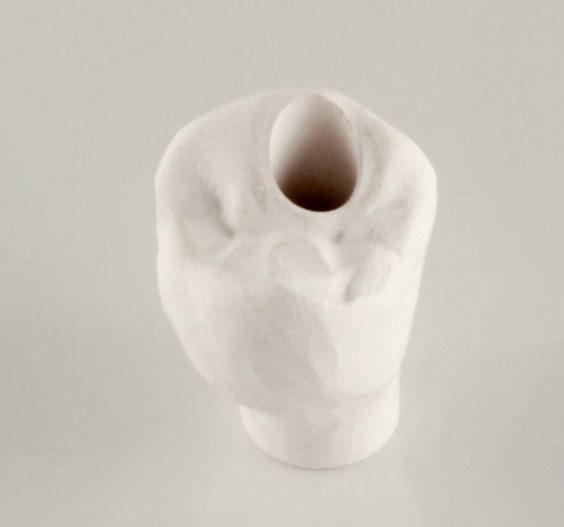

Abb. 1: Gefräste Hybrid-Abutmentkrone (NexxZr T Multi, Sagemax) © ZTM Mark Bultmann

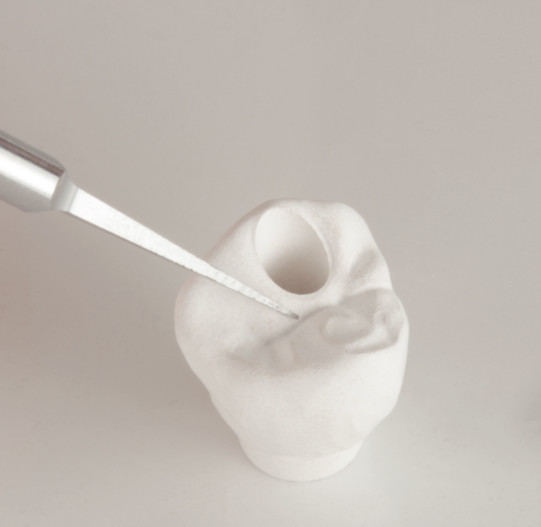

Abb. 2: Manuelles Nacharbeiten; hier Nachziehen der Fissuren mit Vierkantfräser © ZTM Mark Bultmann

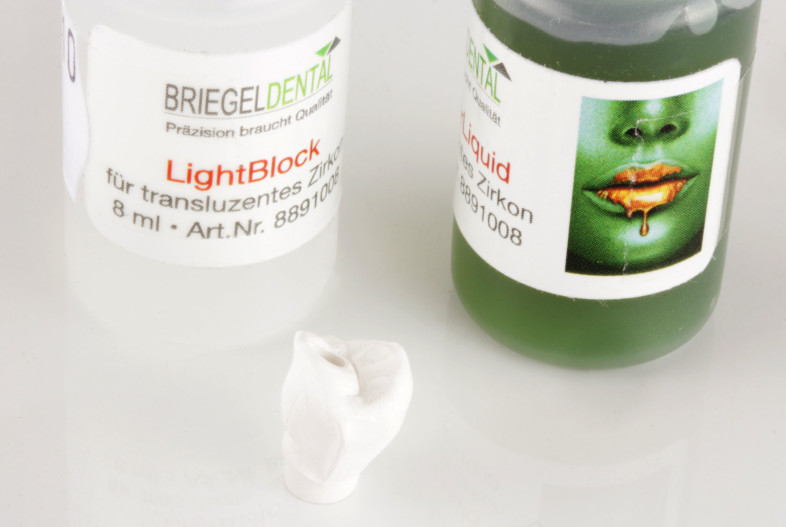

Abb. 3: Opakisieren der Klebeflächen (Schraubenkanal) mit einem Lichtblocker zum Maskieren der Titanbasis © ZTM Mark Bultmann

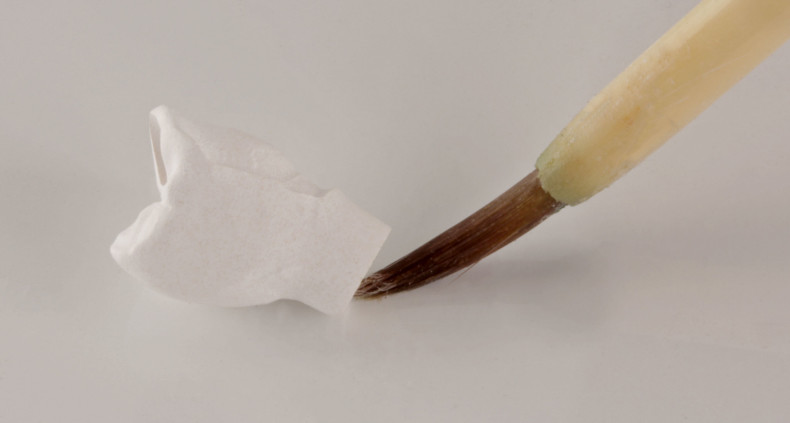

Abb. 4: Opakisieren der Klebeflächen (Schraubenkanal) mit einem Lichtblocker zum Maskieren der Titanbasis © ZTM Mark Bultmann

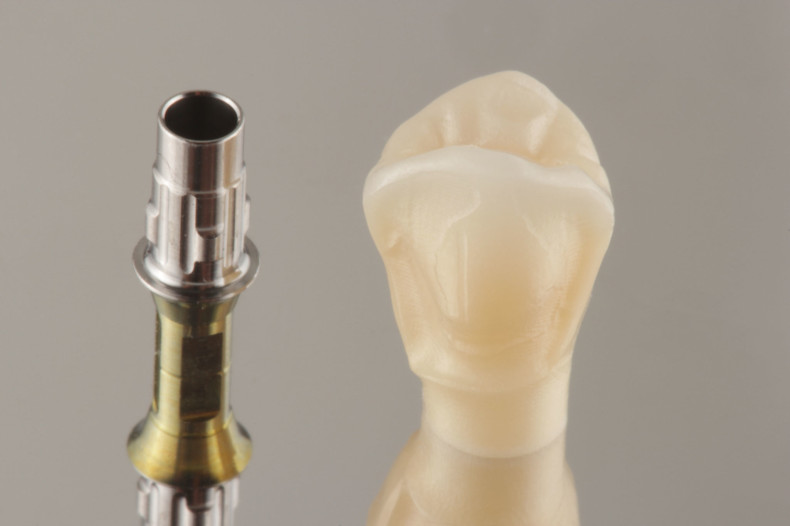

Abb. 5a: Direkt nach dem Sintern: wunderbare ästhetische Eigenschaften mit fließendem Farb- und Transluzenzverlauf © ZTM Mark Bultmann

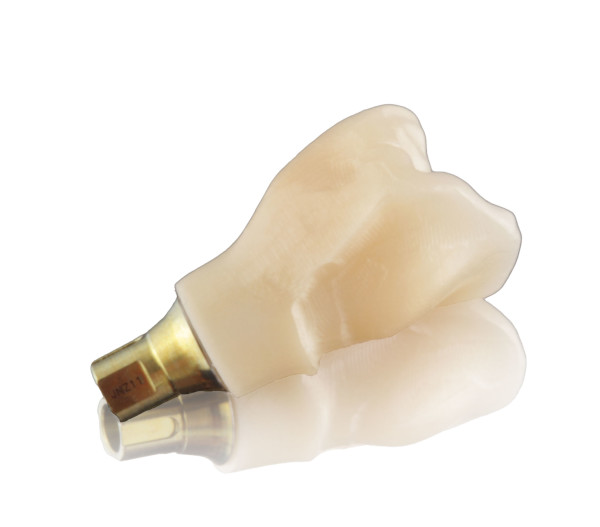

Abb. 5b: Gewohnt präzise Passung einer Restauration aus NexxZr T-Zirkon­oxid © ZTM Mark Bultmann

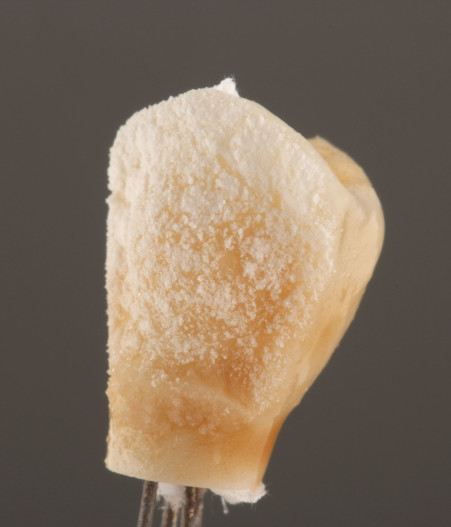

Abb. 6a: Vorbereitung der Oberfläche für die vestibuläre Verblendung. „Sprinkeltechnik“ – Aufstreuen von fluoreszierender Schultermasse für ein lebendiges, internes Farbspiel © ZTM Mark Bultmann

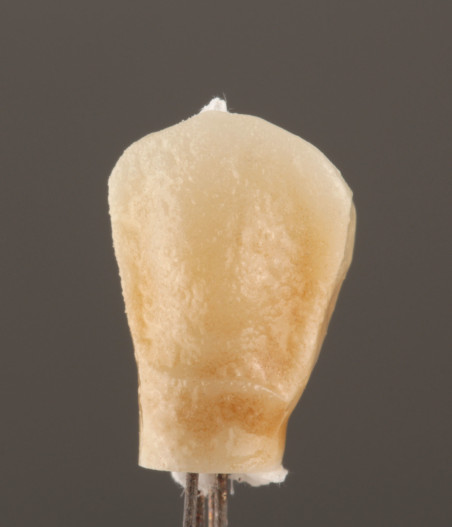

Abb. 6b: Vorbereitung der Oberfläche für die vestibuläre Verblendung. „Sprinkeltechnik“ – Aufstreuen von fluoreszierender Schultermasse für ein lebendiges, internes Farbspiel © ZTM Mark Bultmann

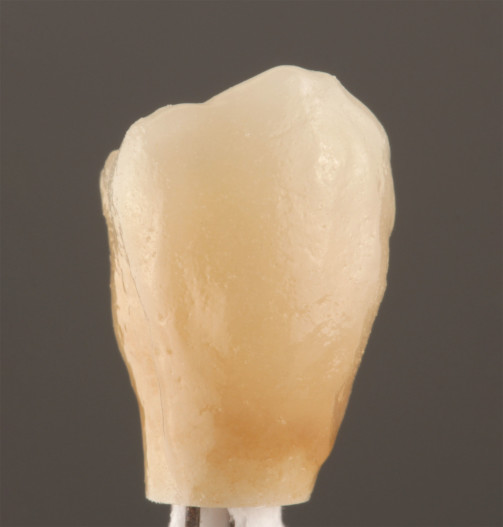

Abb. 7: Fertig verblendet und nach dem Einarbeiten der Oberflächentextur ­fi­nalisiert © ZTM Mark Bultmann

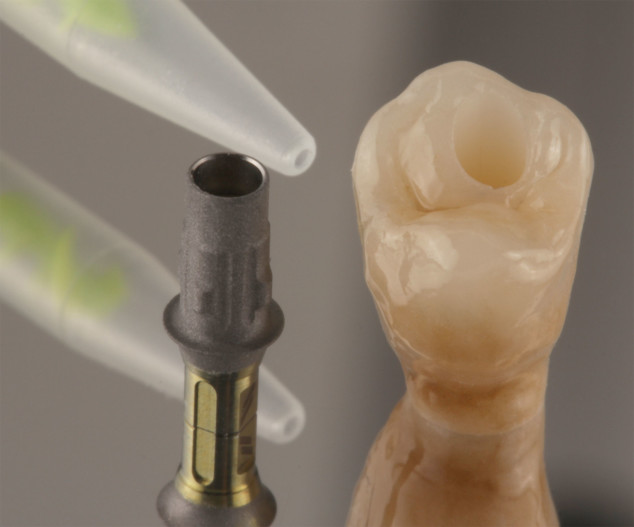

Abb. 8: Verkleben der Hybrid-Abutmentkrone auf der Titanbasis © ZTM Mark Bultmann

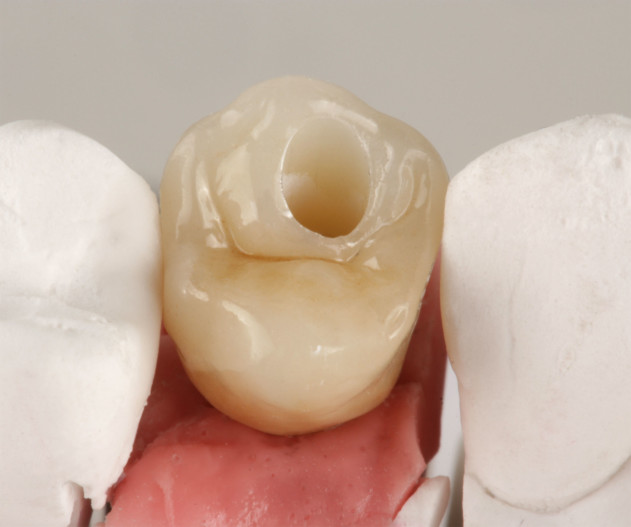

Abb. 9: Passungskontrolle auf dem ­Modell. © ZTM Mark Bultmann

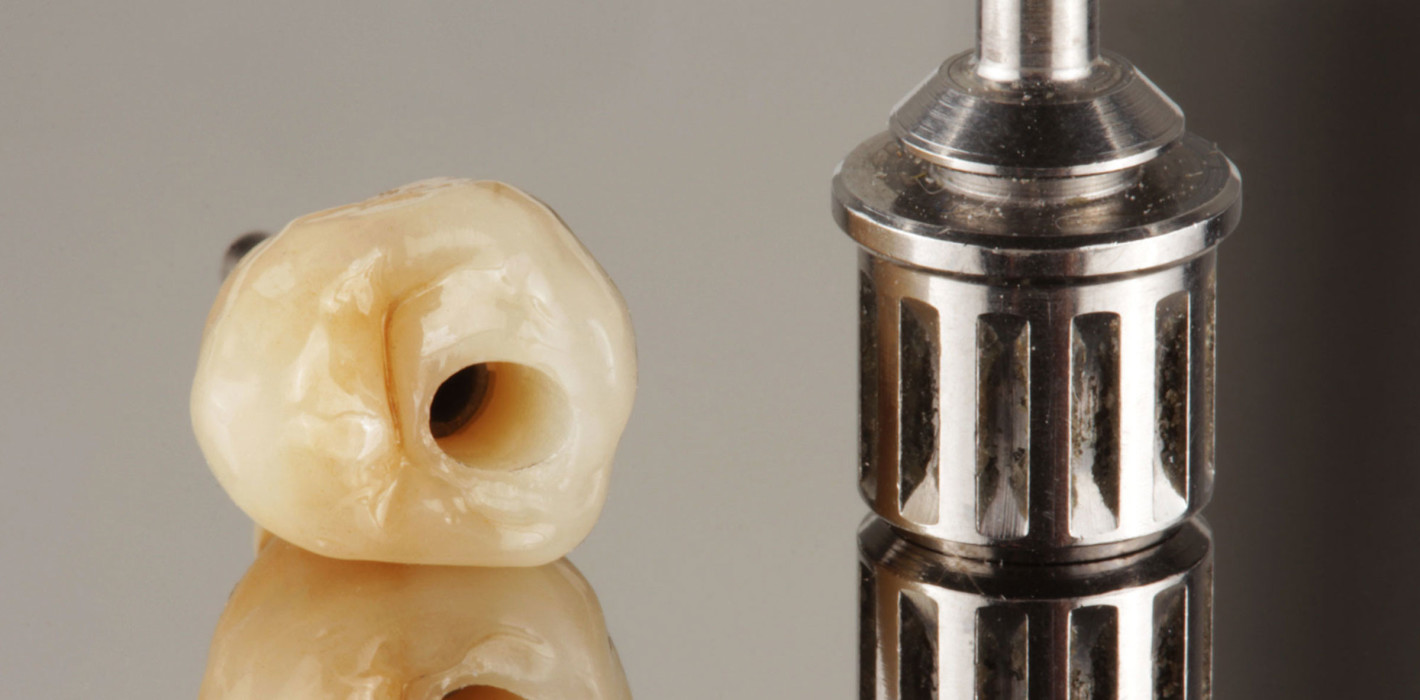

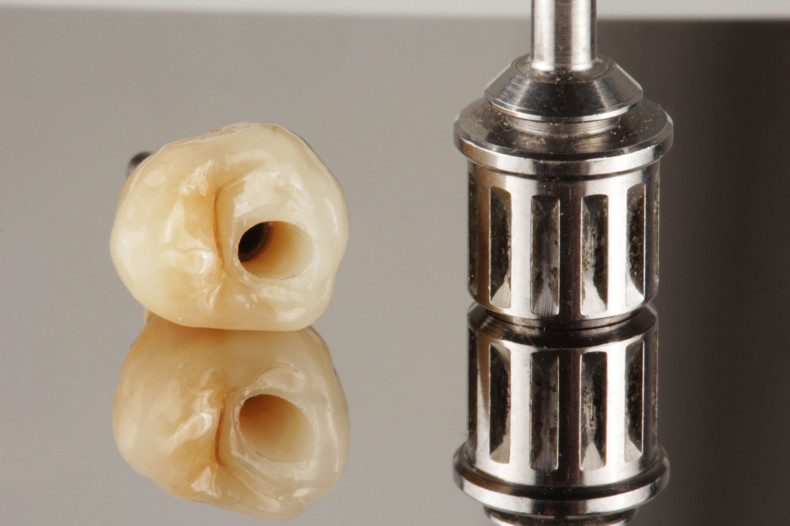

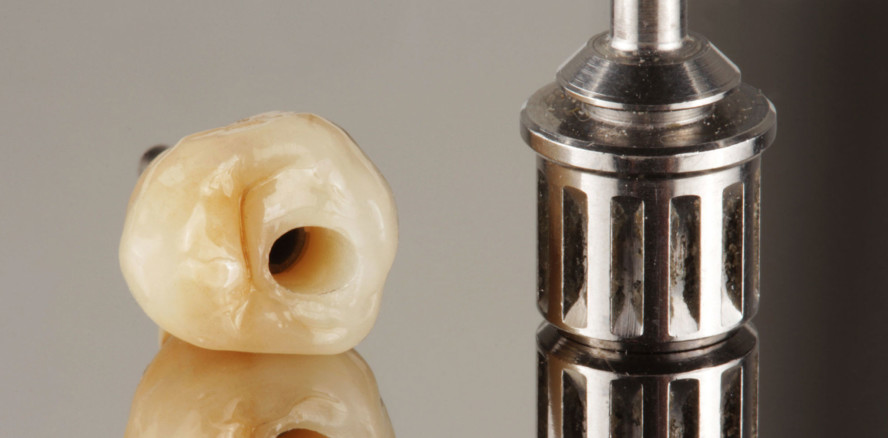

bb. 10: Hybrid-Abutmentkrone verklebt auf Titanbasis, zum Verschrauben im Mund vorbereitet © ZTM Mark Bultmann

bb. 11: Restauration nach dem Verschrauben auf Implantat in Regio 14 © ZTM Mark Bultmann

Patientenfall

Das osseointegrierte Implantat in Regio 14 sollte mit einer vollkeramischen Krone versorgt werden. Theoretisch lässt sich dies im digitalen Workflow abdecken, denn immer häufiger erhalten wir den Datensatz aus dem Intraoralscanner. Im vorliegenden Fall erfolgte eine konven­tionelle Abformung. Das Meistermodell wurde mit dem Scanbody digita­lisiert und die Daten in die CAD-Software geladen. Die Entscheidung für die Restaurationsart erfolgte in Abstimmung mit der Zahnarztpraxis. Wir fertigen fast ausschließlich vollkeramische Abutments. Zu unterscheiden ist hier zwischen einteiligen und zweiteiligen Aufbauten.^1–3 Im vorliegenden Fall sollte eine ­Hybrid-Abutmentkrone (zweiteilig) gefertigt werden. Hier wird auf einer Titanklebebasis die vollkeramische CAD/CAM-Krone verklebt. Im Gegensatz zum einteiligen Zirkonoxid-Abutment besteht die Kontaktfläche zum Implantat aus Titan. Die Gefahr eines Materialabriebs, ausgelöst durch direkten Kontakt von Zirkon­oxid auf Metall, wird vermieden. Abgeriebene Titan­partikel könnten zu ästhetischen Beeinträchtigungen der Gingiva führen („Titan-Tätowierungen“). Zudem ­besitzen Hybrid-Abutments eine vergleichsweise hohe Festigkeit bzw. Bruchlast, da die Titanklebebasen die Stabilität ­erhöhen.^4,5

Gerüstherstellung

Unter Beachtung der funktionellen Kriterien wurde eine monolithische Krone konstruiert. Im vestibulären Bereich erfolgte ein Cut-back. Zwar ist es mit einem mehrschichtigen Zirkonoxid oft möglich, ohne Verblendung eine natürliche Ästhetik zu erzielen. Um jedoch den hohen ästhetischen Erwartungen in diesem Fall gerecht zu werden, sollte eine vestibuläre Verblendung erfolgen.

Nach der Konstruktion wurde die Abutmentkrone aus NexxZr T Multi (Sagemax) gefräst. Besonderheit: Das mehrschichtige Zirkonoxid kombiniert zwei Zirkonoxidgenera­tionen (3Y-TZP und 5Y-TZP). Daraus resultiert eine hohe Biegefestigkeit (1.170 MPa) im zervikalen Bereich, die mit einer hohen inzisalen Transluzenz einhergeht. Im Gegensatz zu einigen anderen mehrschichtigen Zirkonoxiden ist der Farb- und Transluzenzverlauf von NexxZr T Multi fließend und frei von sichtbaren Schichten. Dies lässt die Restaura­tionen sehr natürlich erscheinen und gestattet in vielen Situationen eine monolithische Umsetzung ohne ästhetische Kompromisse. Um den Farbverlauf optimal nutzen zu können, ist beim Nesting auf die korrekte Positionierung der Krone im Rohling zu achten. Nach dem Fräsen wurden morphologische Details nachgearbeitet. Achtung: Zirkonoxid ist ein „Sensibelchen“. Gerade im kreideartigen Weißlingszustand (vor dem Sintern) ist behutsam vorzugehen. Auf die Laborturbine sollte ebenso verzichtet werden wie auf ein Abdampfen.

Um die Titanbasis zu kaschieren, wurde die Krone im inneren Bereich des Schraubenkanals mit einem Lichtblocker (LightBlock, Briegeldental) bestrichen. Mit diesem Opakerliquid lässt sich ein Durchscheinen der Titanbasis verhindern, ohne die Transluzenz des Zirkonoxids zu beeinträchtigen. Während des Sinterns diffundiert das Liquid in das Zirkon­oxid  und  maskiert  die  Titanbasis.

Fertigstellung der Abutmentkrone

Die gesinterte Krone zeigte die gewohnt hohe Passung und präsentierte sich nach dem Sintern mit wunder­barer Optik und fließendem Farbverlauf. Die vestibuläre Verblendung erfolgte in fünf Schritten. Für den ersten Brand – Frame-Shade-Brand – wurde die Verblend­fläche mit einer hoch schmelzenden, fluoreszierenden Keramikmasse bestrichen. Der zweite Brand ähnelte dem Washbrand. Mit der Sprinkeltechnik wurde fluoreszierende Schultermasse auf das Gerüst gestreut. Da­raus ergibt sich eine leicht angeraute bzw. verglaste Oberfläche, die das lebendig wirkende Farbspiel forciert und den Verbund zwischen Zirkonoxid und Verblendkeramik unterstützt. Für den Dentinbrand wurde die Krone mit den Dentin- und Schmelzmassen geschichtet. Da ein NexxZr T Multi ohnehin schon eine zahnähnliche Farbe besitzt, ist nur eine dünne Verblendschicht notwendig. Es folgten der Korrekturbrand und nach dem Einarbeiten der Oberflächentextur der abschließende Glanzbrand.

Verklebung mit der Titanbasis und Einsetzen

Das Verkleben einer Krone mit der Titanbasis bedarf eines zuverlässigen Protokolls, denn der Verbund bestimmt den Langzeiterfolg. Abstrahlen und Konditionieren von Titanbasis und Zirkonoxid-Klebefläche sowie das Verkleben mit dem Befestigungskomposit (Multilink Hybrid Abutment, Ivoclar) orientierten sich an den Herstellervorgaben. Der gründlichen Entfernung von Kompositresten im Bereich der Klebefuge schloss sich die manuelle Politur der basalen Anteile an. Empfohlen wird eine gewisse Mikrorauigkeit im transmukosalen Bereich, die das Anwachsen der Gingiva fördert, aber zugleich der Plaqueanlagerung entgegenwirkt.³ Eine abschließende Kontrolle auf dem Modell bestätigte die Passung sowie die korrekte Einstellung der approximalen Kontaktflächen. Die Restauration wurde an die Praxis übergeben und okklusal im Mund des Patienten verschraubt.

Fazit

Intraoral bestätigt sich die wunderbar natürlich wirkende Licht­optik der Hybrid-Abutmentkrone. Die Restauration wirkt von innen heraus warm und lebendig. Die Titan­basis ist komplett kaschiert, gleichwohl zeigt sich eine schöne Transluzenz. Theoretisch kann mit dem Zirkon­oxid NexxZr T Multi und dessen fließendem Farb- und Transluzenzverlauf monolithisch gearbeitet werden. Da in diesem Fall der ästhetische Anspruch hoch war, erfolgte eine vestibuläre Dünnschichtverblendung. Die funktionellen Flächen verblieben monolithisch, woraus sich eine hohe Sicherheit gegen Chipping ergibt. Die Erwartungen des P­a­tienten wurden voll erfüllt. Die implantologische Therapie ist erfolgreich abgeschlossen. Zugleich steht diese effiziente Fertigungsart mit den wirtschaftlichen Anforderungen im Dentallabor im Einklang.
