Eine sichere Wiederholgenauigkeit bei den Fräsvorgängen ist Vo­raussetzung für dauerhafte reproduzierbare Ergebnisse und muss bei der Wahl der Systemkomponenten zwingend beachtet werden. Die einzelnen Arbeitsschritte des effizienten Tele­skopworkflows, in Verbindung mit den modernen Möglichkeiten in der Steuerungssoftware der Frässysteme, bieten dem Anwender eine dauerhafte Wegweisung durch die Prozesse.

Während die Abformung nach Präparation oft noch auf gewohnte Weise erfolgt, werden die Primär-Teleskope nach dem Scan direkt in der CAD-Software konstruiert. In modernen Fräsmaschinen ist die präzise Fräsung von Primärteilen als geregelter Workflow vorhanden und kann vom Anwender deutlich prozesssicherer gefertigt werden als die Herstellung in der Gusstechnik. Zur Übertragung der Bissverhältnisse werden nach Vorbissnahme digitale JIGs zur Übertragung gefräst und können sofort passgenau auf die Primärkronen und den Kieferkamm gesetzt werden. Die JIGs dienen sowohl der Übertragungshilfe als auch der Bissüberprüfung bzw. Registrierung der Patientensituation auf die späteren Arbeitsunterlagen und werden mit abgeformt. In Kombination mit der Drucktechnik werden individuelle Löffel mit fertigem Anschluss für die Aufnahme des Gesichtsbogen­gelenks nach Abdrucknahme hergestellt und erleichtern die Abläufe in der Praxis und im Dentallabor enorm.

Abb. 1: Von analog zu digital.

Abb. 2: Primärkronen mit System.

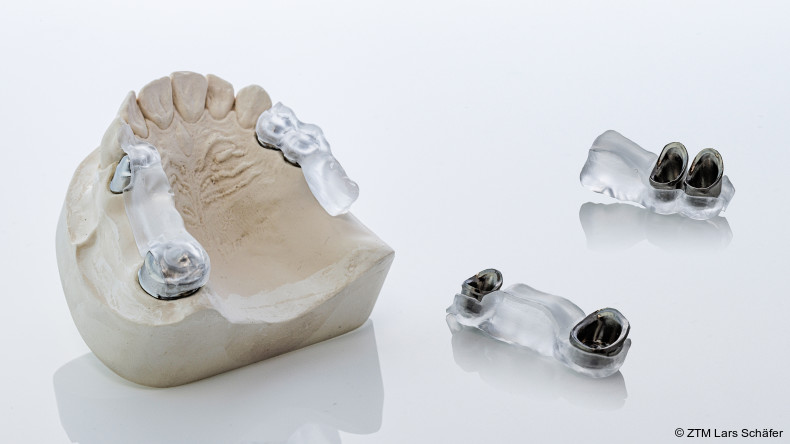

Abb. 3: Übertragungs-JIG.

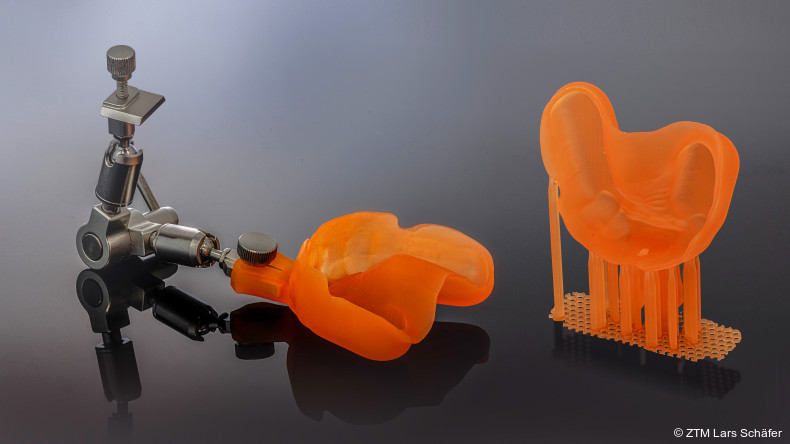

Abb. 4: Individueller Löffel gedruckt.

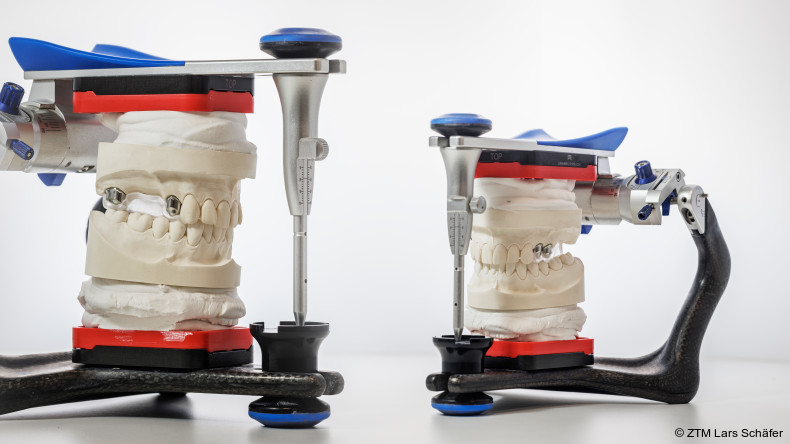

Abb. 5: Artikulation mit JIG.

Abb. 6: Übertragung der Primärkronen.

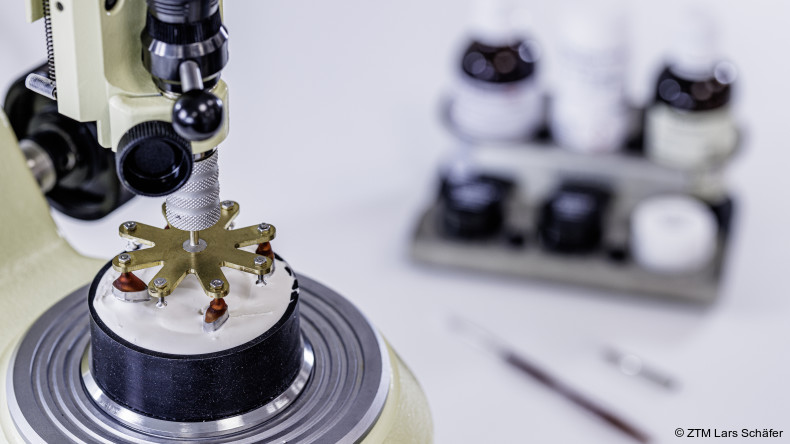

Abb. 7: Fräsmodell.

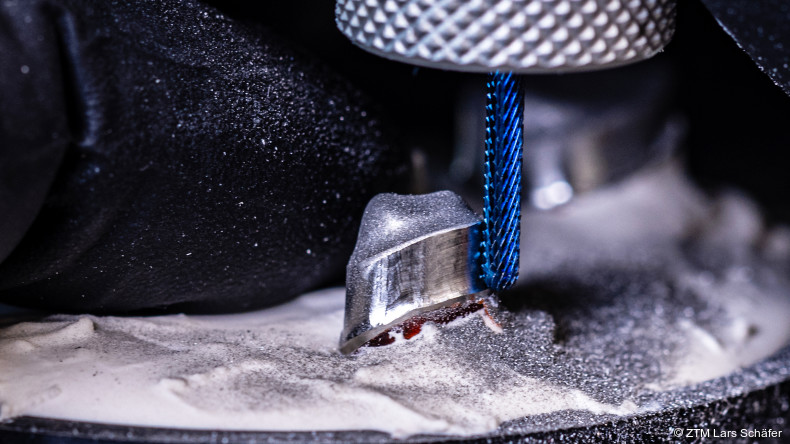

Abb. 8: Überfräsen der ­Primärkronen.

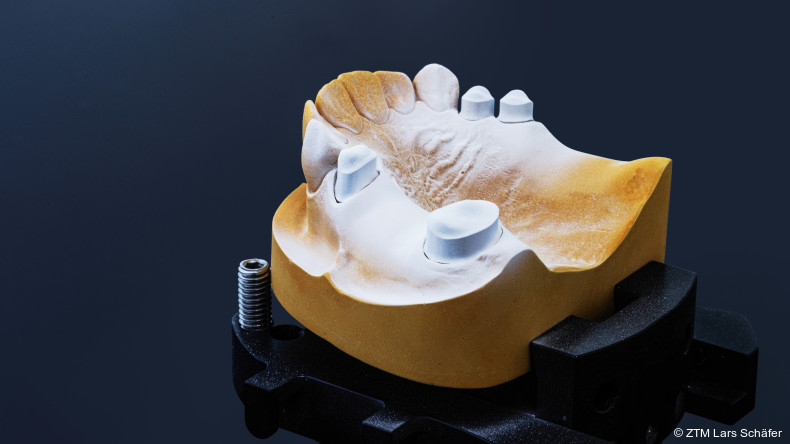

Abb. 9: Digitalisieren.

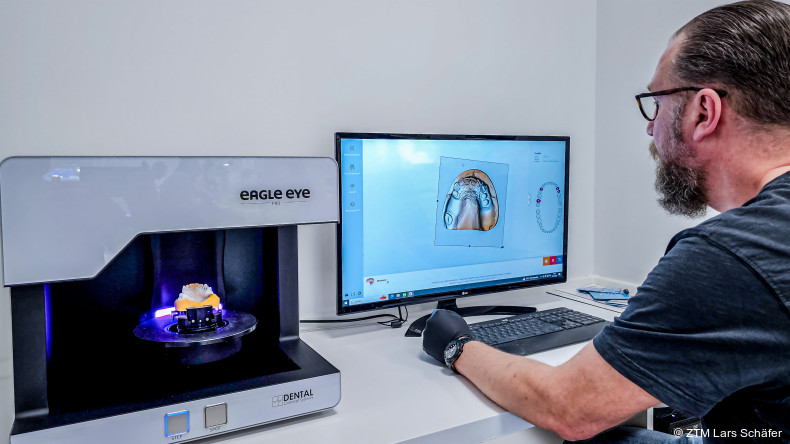

Abb. 10: Scannen.

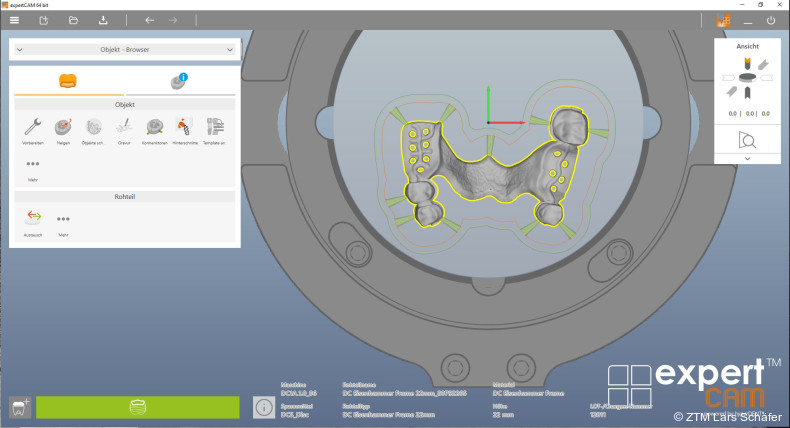

Abb. 11: Berechnung der Fräsbahnen.

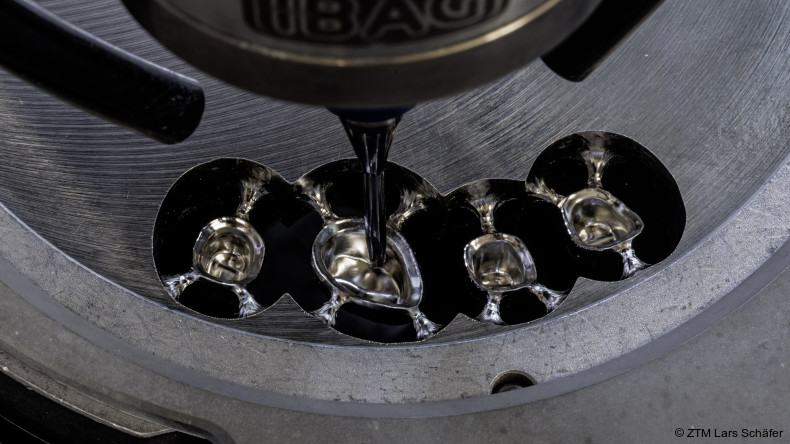

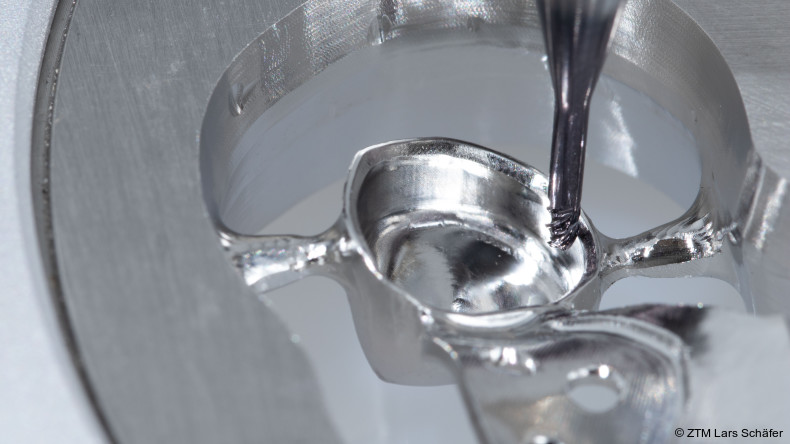

Abb. 12: Das Feinfräsen (Fitting) der Sekundärkronen in der Maschine.

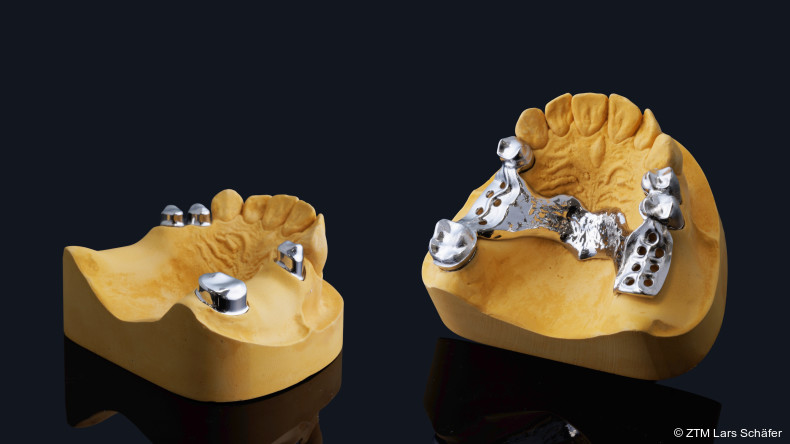

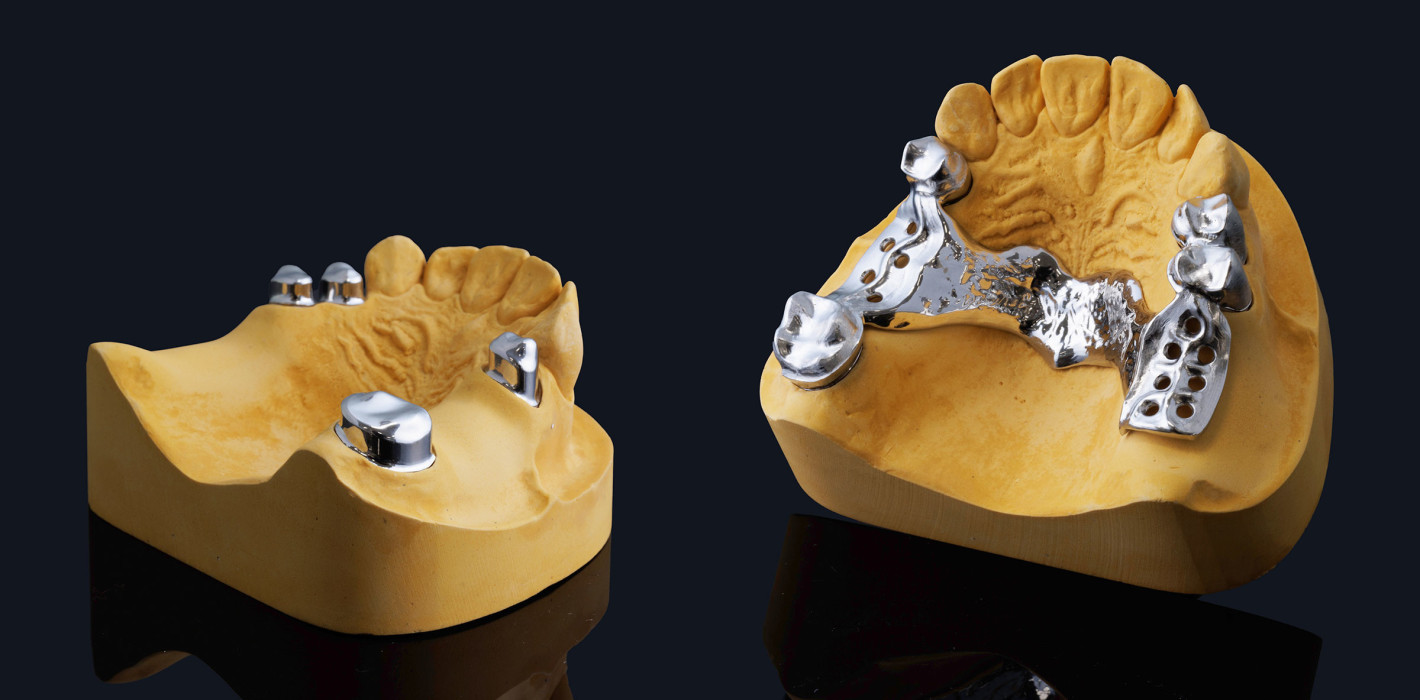

Abb. 13: Die fertige Arbeit.

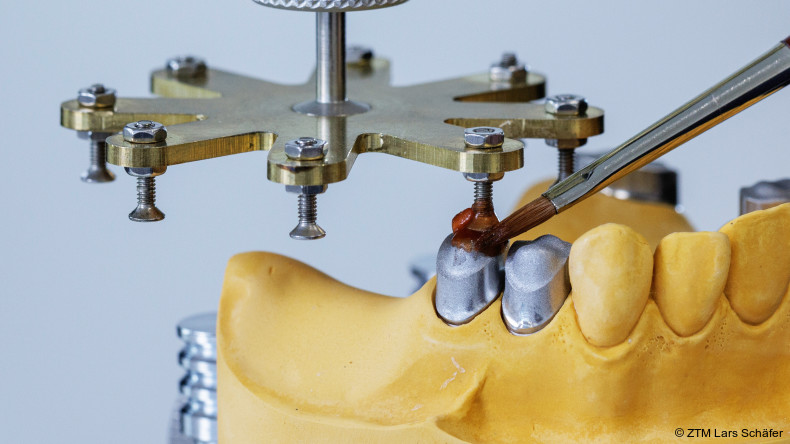

Nach der Herstellung des Meistermodells und der lagerichtigen Einstellung des Oberkiefers durch den Gesichtsbogen werden mithilfe der feinjustierten JIGs Ober- und Unterkiefer präzise zueinander einartikuliert. Mit dem Teleskoptransferhalter können die Primärteile in ihrer individuellen Position für das Fräsmodell genau übertragen werden. Der Halter wurde ebenfalls von ZTM Lars Schäfer selbst hergestellt und gefräst, da die auf dem Markt erhältlichen Übertragungsschlüssel nicht ausreichend stabil sind und oft im Handfräsgerät verformt werden und dann für Fehlstellungen verantwortlich sind. Die klassische Herstellung eines Fräsmodells ist momentan alternativlos, um auf mögliche Divergenzen nach Überabdruck richtig reagieren zu können. Auch wenn die neuen digitalen Fertigungsmöglichkeiten längst das gleichzeitige Fräsen von Primär- und Sekundärteilen in einem Blank ermöglichen, sollte die Überprüfung durch den Überabdruck nie ausgelassen werden.

Zum Überfräsen der Primärkronen werden spezielle Parallelfräser benutzt, welche die gleichen Eigenschaften aufweisen wie die Fräswerkzeuge im Frässystem. CAM-Templates, Fräswerkzeuge im CAD/CAM- System und Fräsen im Parallelfräsgerät benutzen somit die absolut identischen Geometrien. Um die fertig gefrästen Primärkronen auf dem Modell hochauflösend optisch scannen zu können, muss die Oberfläche fein mattiert werden. Dafür ist die Auswahl des richtigen Scansprays essenziell!

Moderne Streifenlichtscanner haben nicht nur einen enormen Präzisionsvorteil, sondern bieten dem Labor auch eine große Zeit­ersparnis gegenüber dem taktilen Scannen. Der Scanner ist mit seinen Eigenschaften der wichtigste Punkt, um passgenaue Sekundärstrukturen herstellen zu können. Bauform, Optik, Scansoftware und Bedienbarkeit müssen perfekt aufeinander abgestimmt sein.

Nach dem Design wird die Arbeit an die CAM-Software übergeben. In den Templates der CAM sind alle wichtigen Informationen zum Material, den Werkzeugen und sämtliche Passungsparameter hinterlegt. Das Hauptfräsen, das Feinfräsen (Fitting) der Kavitäten und das abschließende Abtrennen der Haltepins können einzeln ein­gefügt werden.

Im Fitting-Prozess können Aufweitungen in 2 µm-Schritten eingestellt werden. Durch die perfekt aufeinander abgestimmten Arbeitsschritte ist das Finish der Teleskope einzig durch die Politur der Primär- und Sekundärkrone einzustellen. Die vorangegangenen Prozesse in der Fräsmaschine ermög­lichen dem Zahntechniker eine wertvolle Zeitersparnis im Herstellungsprozess.
