Vereinfachte 3D-Augmentationen mit CAD und modernen Materialien

Vereinfachte 3D-Augmentationen mit CAD und modernen Materialien

Insbesondere vertikale Augmentationen stellen eine Herausforderung an das Behandlungsteam dar. Für einen vorhersagbaren Erfolg ist insbesondere eine absolut spannungsfreie Weichteildeckung des Augmentats und eine adäquate Weichgewebedicke erforderlich. Darüber hinaus reduziert eine Verkürzung der Operationszeit Probleme der Wundheilung, die ebenfalls Dehiszenzen zur Folge haben können.

Nach Zahnverlust kommt es zu einer Rekonturierung des betroffenen Kieferabschnitts (Remodeling). Diese Rekonturierung kann insbesondere nach dem Verlust mehrerer nebeneinanderstehender Zähne unterschiedlichste Ausmaße annehmen und die implantologische Versorgung des betroffenen Kieferabschnitts erschweren. Zur implantologischen Versorgung des vertikal resorbierten distalen Unterkiefers werden unterschiedliche Möglichkeiten diskutiert.

Generell kommen kurze Implantate, Nervlateralisationsmaßnahmen und eine vertikale Rekonstruktion der verloren gegangenen Knochensubstanz in Betracht. Sowohl die Versorgung mit kurzen Implantaten als auch die Nervlateralisation ändert die Kontur des Knochens nicht und führt unweigerlich zu verlängerten klinischen Kronen. Diese wiederum können, neben den im distalen Kieferabschnitt möglicherweise zu vernachlässigenden ästhetischen Einschränkungen, die Möglichkeit des Patienten zur optimalen Mundhygiene einschränken. Darüber hinaus kann die Etablierung einer Zone von keratinisierter Schleimhaut um die Implantate durch einen abgeflachten Kieferkamm erschwert werden. Dass eine suboptimale Hygiene die Prognose der inserierten Implantate verschlechtert, dürfte als unstrittig anzusehen sein. Wichtig ist darüber hinaus zu berücksichtigen, dass auch eine verminderte Breite an keratinisierter Schleimhaut, von weniger als 2 mm, die Prognose der Implantate signifikant verschlechtert.1 Es darf nicht unerwähnt bleiben, dass die Wahrscheinlichkeit mechanischer Probleme bei verlängerten oder stark verlängerten Implantatkronen aufgrund des langen Hebels der Krone erhöht wird. Insofern sprechen sowohl die Faktoren des Patientenkomforts (Ästhetik, Reinigungsfähigkeit) als auch die biologischen Faktoren (Etablierung einer Zone keratinisierter Schleimhaut) sowie die mechanischen Faktoren (Vermeidung von Implantatfrakturen und Schraubenlockerungen) für eine vertikale Augmentation der betroffenen Bereiche.

Um vertikale Knochenaugmentationen standardmäßig erfolgreich durchführen zu können, bedarf es eines Konzepts, dass das häufig beschriebene Problem der Wunddehiszenz im Idealfall gänzlich ausschließt. Um diesem Ziel möglichst nahe zu kommen, müssen, neben der Augmentation selbst, alle hierfür bedeutsamen Parameter: also der spannungsfreie Wundschluss, die adäquate Weichgewebedicke, aber auch die Operationszeit und die mikrobiologischen Parameter der Mundhöhle optimal berücksichtigt werden. Das Konzept sollte von der präoperativen Planung und Schnittführung bis hin zum Weichgewebemanagement und der prothetischen Versorgung aufeinander abgestimmt sein.

Operatives Vorgehen

Schnittführung und Wundschluss

Um nach der Augmentation einen spannungsfreien Wundschluss komplikationslos ermöglichen zu können, empfiehlt sich eine Schnittführung, die vestibulär Entlastungsinzisionen in einem Abstand von zwei bis drei Zahnbreiten zur augmentierenden Region vorsieht. Lingual bzw. palatinal erfolgt eine Entlastung in einem Abstand von einer Zahnbreite. Hier ist jeweils die Schonung der beheimateten anatomischen Strukturen (vor allem Blutgefäße und Nerven) von besonderer Bedeutung (vgl. Abb. 5 und 8). Im Falle einer Freiendsituation erfolgt die distale Schnittführung im Unterkiefer vestibulär des Tuberkulum mandibulae. Eine krestale Inzision innerhalb der keratinisierten Schleimhaut garantiert ein für die spätere Naht ausreichend stabiles Gewebe. Da die beschriebene Schnittführung im Unterkiefer eine Lappenmobilisation sowohl von der lingualen als auch von der vestibulären Seite her erlaubt, sollte, sofern die keratinisierte Schleimhaut dies zulässt, die krestale Inzision möglichst in der Mitte des Kieferkamms erfolgen. Durch die Mobilisation des lingualen und vestibulären Mukoperiostlappens liegt so später die Naht ebenfalls in der Kieferkammmitte. Im Oberkiefer ist die Mobilisation der palatinalen Schleimhaut nicht möglich. Daher sollte die Inzision der Schleimhaut leicht vestibulär positioniert werden, sodass die spätere Naht ebenfalls etwa in der Kieferkammmitte zum Liegen kommt. Nach der Installation des Augmentats wird das Periost basal oberflächlich durchtrennt und das Bindegewebe stumpf präpariert, bis sich die Lappenränder ca. 1 cm überlappen lassen. Um eine ausreichende Weichgewebedicke sicherzustellen wird eine Kollagenmatrix (Fibro-Gide®, Geistlich Biomaterials) über dem Hartgewebeaugmentat installiert. Dies erleichtert darüber hinaus später die Durchführung einer Mundboden- und Vestibulumplastik, da die zu präparierenden Gewebe dann eine ausreichende Dicke aufweisen. Nach dem spannungsfreien Wundschluss ist sicherzustellen, dass ein Kontakt der Bezahnung des Gegenkiefers mit der krestalen Fläche der Weichgewebedecke ausgeschlossen ist. Gegebenenfalls sollte eine Aufbissschiene getragen werden, bis die postoperative Schwellung abgeklungen ist.

Planung der Augmentation

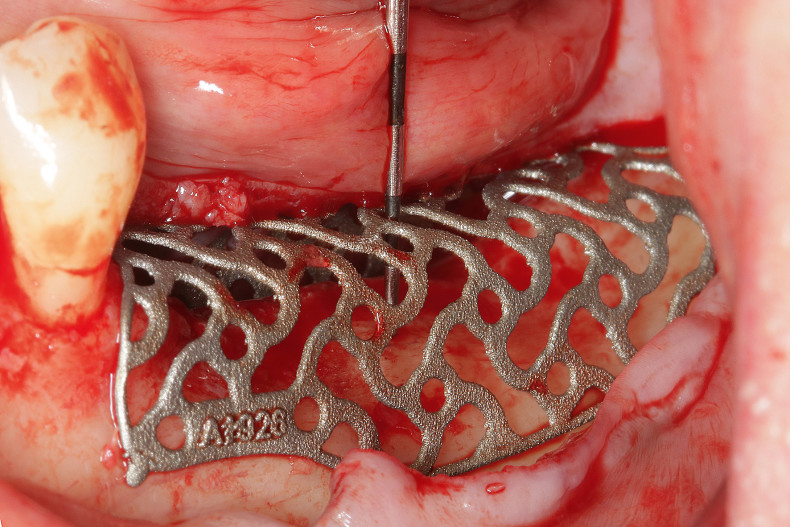

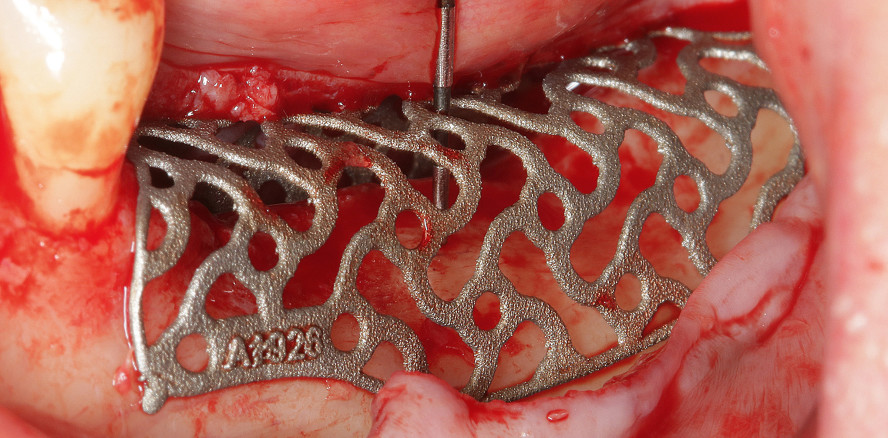

Die Dauer des Eingriffs kann am effektivsten durch eine adäquate Vorausplanung des Hartgewebeaugmentats verringert werden. Hier bietet ein CAD/CAM-gefertigtes patientenindividuelles Gitter (Yxoss®, ReOss®) große Vorteile. Nach operativer Darstellung der zu augmentierenden Region wird das Gitter mit wenigen Schrauben fixiert und mit einem geeigneten Augmentationsmaterial befüllt. Ein umständliches und zeitaufwendiges intraoperatives Anpassen von nichtresorbierbaren Membranen oder von Knochenteilen entfällt. Das Gitter ist immer frei von scharfen Kanten, und über die Lage und Abmessungen muss nicht intraoperativ entschieden werden (vgl. Abb. 6).

Mikrobiologische Faktoren

Um postoperative Infektionen zu vermeiden hat sich, bei Patienten mit einer Penicillin-Allergie, bewährt, präoperativ einen Rachenabstrich zu veranlassen und diesen auf mögliche Antibiotikaresistenzen der vorhandenen Keime zu untersuchen. So kann bereits im Vorhinein ein Antibiotikum ausgewählt werden, dass optimal zur mikrobiologischen Situation des Patienten passt.

Fallbeschreibung

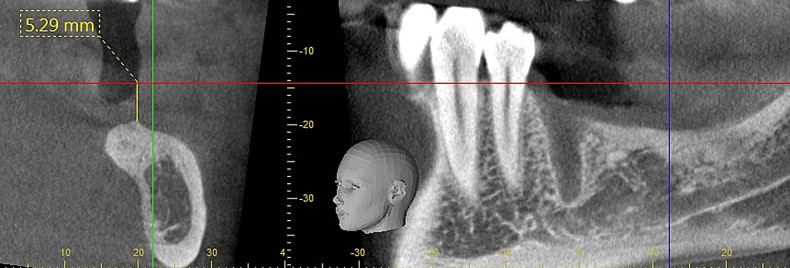

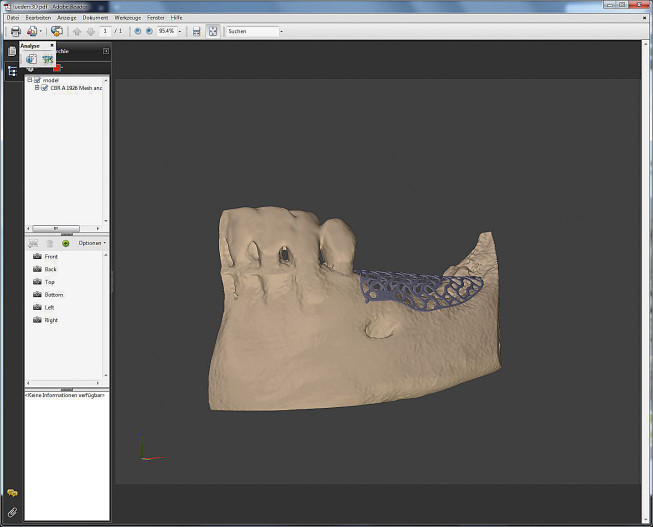

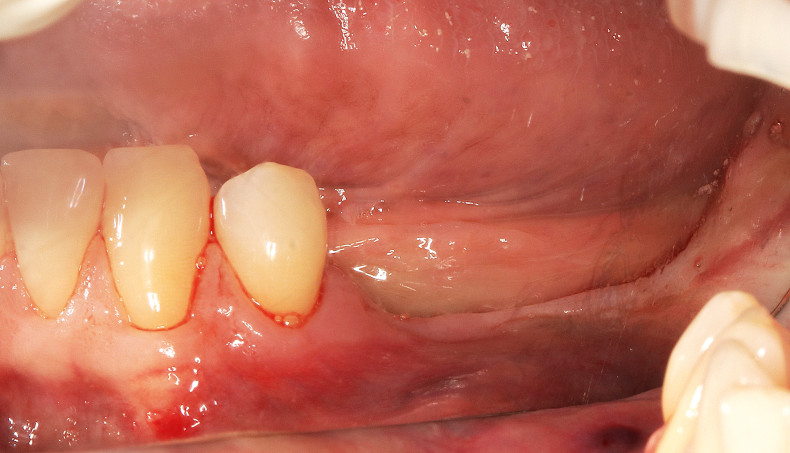

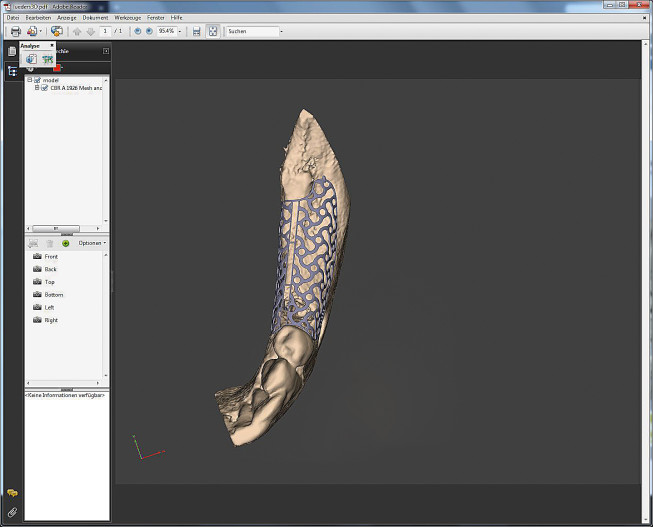

Abbildung 1 zeigt die zur Therapieplanung erstellte DVT. Erkennbar ist ein ca. 5,5 mm hoher Knochenverlust distal des Zahns 35. Da die Augmentation an einer Zahnoberfläche nicht sicher ausgeführt werden kann, wurde der Zahn 35 extrahiert. Nach dreimonatiger Heilung der Extraktionswunde wurde zur Augmentationsplanung erneut ein DVT erstellt, welches den zu regenerierenden, 5,3 mm hohen Knochenverlust zeigt (Abb. 2). Auch klinisch lässt sich das vertikale Defizit präoperativ abschätzen (Abb. 3). Die Daten dieser 3D-Aufnahme wurden mithilfe des Online-Bestellformulars des Gitterherstellers (ReOss® GmbH) hochgeladen. Ein Designvorschlag für das Yxoss®-Gitter wird durch den Hersteller erarbeitet (Abb. 4a und b) und durch den Behandler freigegeben. Wobei Änderungswüsche von der Seite des Operateurs zügig umgesetzt werden.

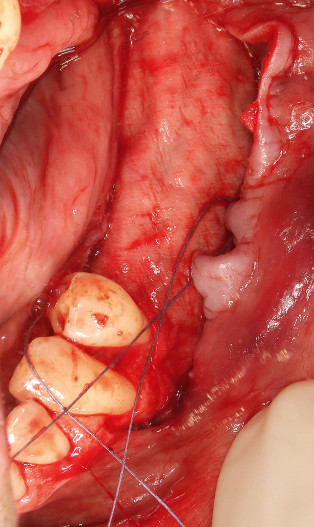

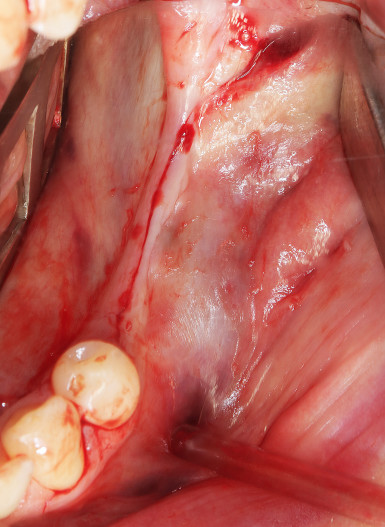

Nach suffizienter Betäubung der Region erfolgt die Inzision, wie einleitend beschrieben, in der Mitte der keratinisierten Schleimhaut lateral des Tuberkulum mandibulae. Eine vestibuläre Entlastungsinzision wird am Zahn 33 vorgenommen. Lingual erfolgt die Entlastung mesial am Zahn 34. Sie erreicht gerade eben das Niveau des Mundbodens (Abb. 5). Insbesondere bei der lingualen Entlastungsinzision bedarf es, wie oben ausgeführt, zum Schutz der hier beheimateten anatomischen Strukturen, eines besonders sorgsamen Vorgehens. Nach der stumpfen Präparation des lingualen Lappenabschnitts wird das Gitter aufprobiert. Bereits jetzt sollte die Extension des lingualen Lappenabschnitts überprüft werden, da die weitere Präparation nach Fixation des Gitters erschwert sein kann. Abbildung 6 zeigt das aufgesetzte Gitter von lateral: Die Augmentationshöhe beträgt, wie geplant, knapp 6 mm.

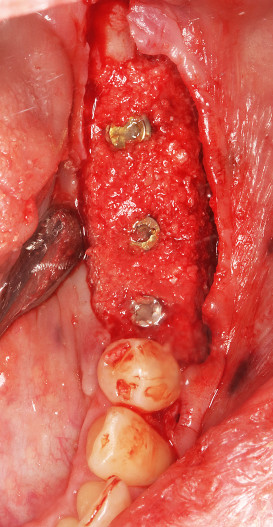

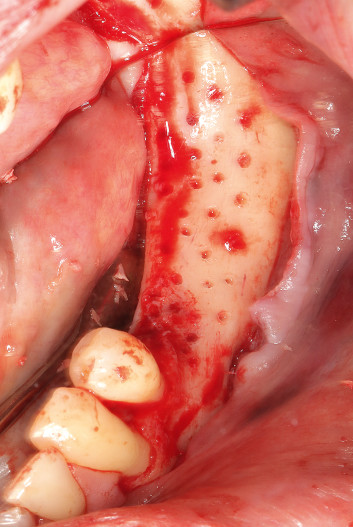

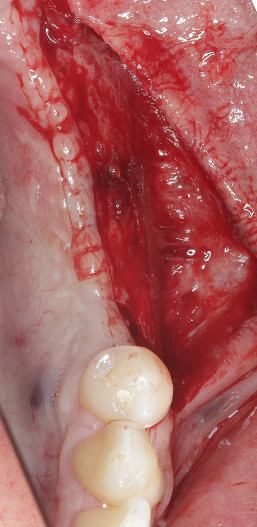

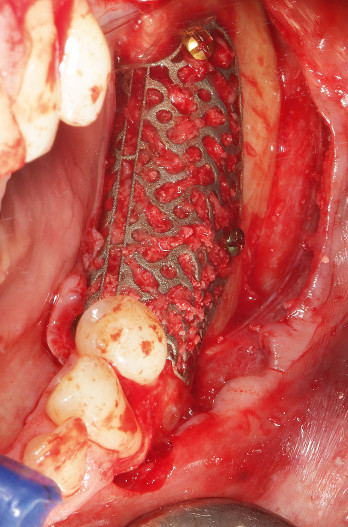

Vor der Fixation des Gitters wird die Corticalis umfangreich perforiert, um eine ausreichende Vaskularisation des Augmentats sicherzustellen (Abb. 7). Für die Augmentation wird eine Mischung aus 50 Prozent autologem Knochen, gewonnen von der Linea obliqua des Unterkiefers, und 50 Prozent bovinem Hydroxylapatit (Bio-Oss®, Geistlich Biomaterials) verwendet. Vor der Installation des Gitters kann dieses teilgefüllt werden. Die restliche Füllung des Gitters wird nach der Verschraubung durchgeführt (Abb. 8). Bei einer vollständigen Füllung des Gitters vor der Verschraubung besteht das Risiko, dass die Gitterränder bei der Applikation angehoben werden. Dies erschwert die Installation erheblich und erfordert diverse zusätzliche Fixationen. Nach der vollständigen Füllung wird das Gitter mit einer Kollagenmembran (Bio-Gide®, Geistlich Biomaterials) abgedeckt, um ein Einwachsen von Weichgewebe zu vermeiden (Abb. 9).

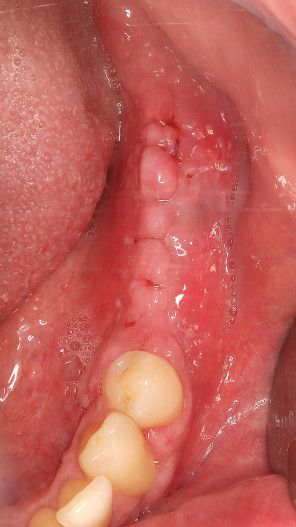

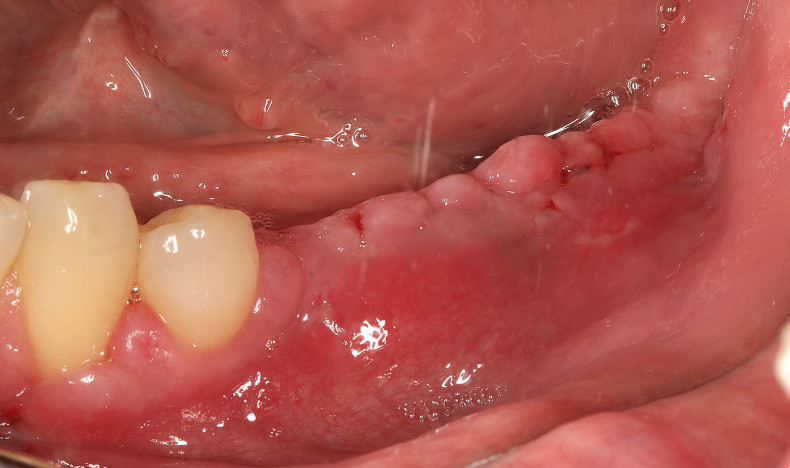

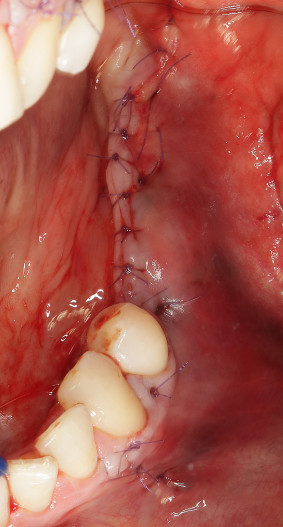

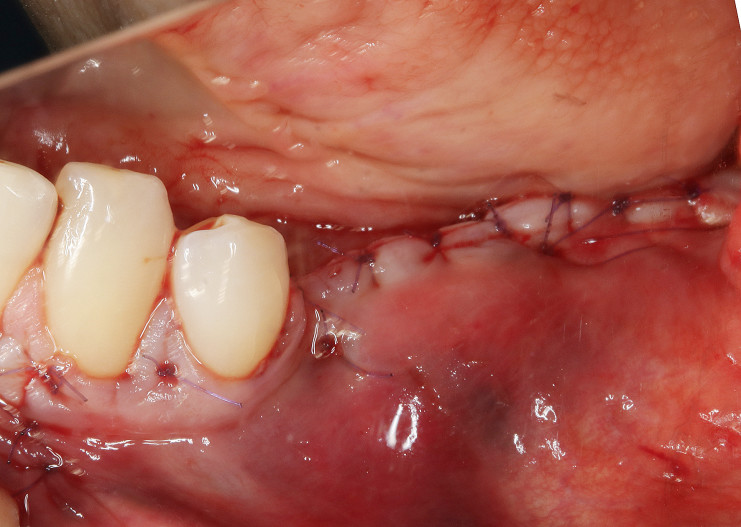

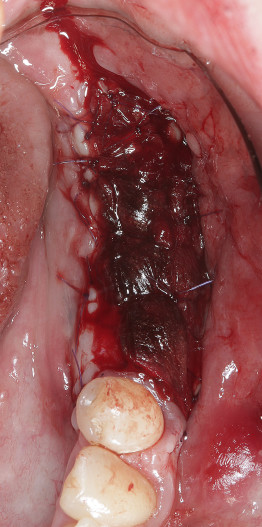

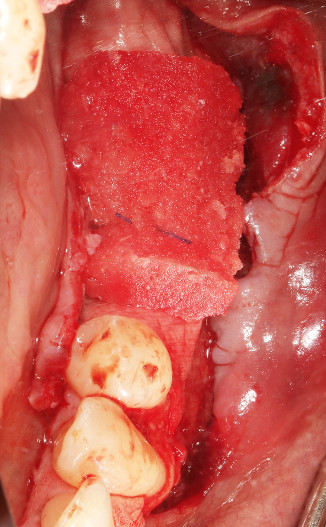

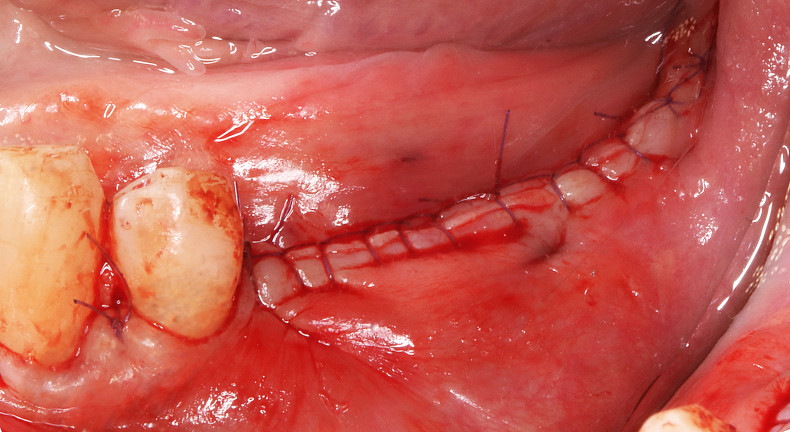

Zur Augmentation der Weichgewebe erfolgt die zusätzliche Applikation einer Kollagenmatrix (Fibro-Gide®, Geistlich Biomaterials; Abb. 10). Dies reduziert das Dehiszenzrisiko und erleichtert später die Splitflap-Präparation für die Vestibulumplastik. Der Wundschluss erfolgt absolut spannungsfrei mit Nähten der Stärke 5/0 (Abb. 11). Aufgrund der simultanen Hart- und Weichgewebeaugmentation kann das Schleimhautniveau nach dem Eingriff das Okklusalniveau der Zahnreihe erreichen (Abb. 12). Traumata durch Einbisse der antagonistischen Bezahnung sollten durch das Tragen einer Aufbissschiene bei Bedarf vermieden werden. Bei entsprechend vorsichtigem Vorgehen ergibt sich in der Regel nur eine geringgradige Gesichtsschwellung (Abb. 13). Bereits nach einer Woche, zum Zeitpunkt der Nahtentfernung, ist ein deutliches Abschwellen erkennbar (Abb. 14a und b).

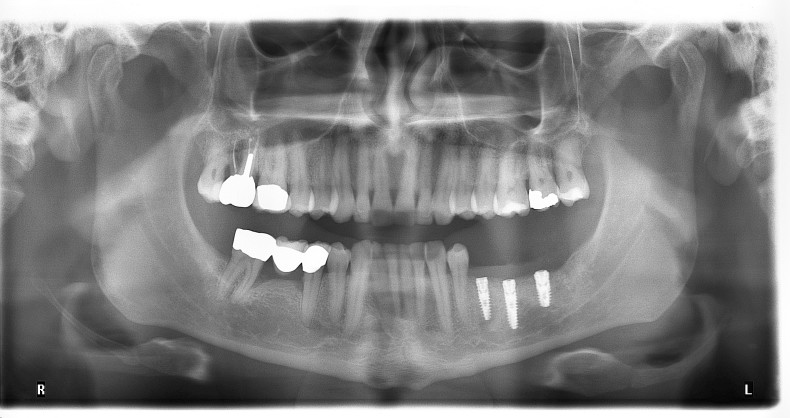

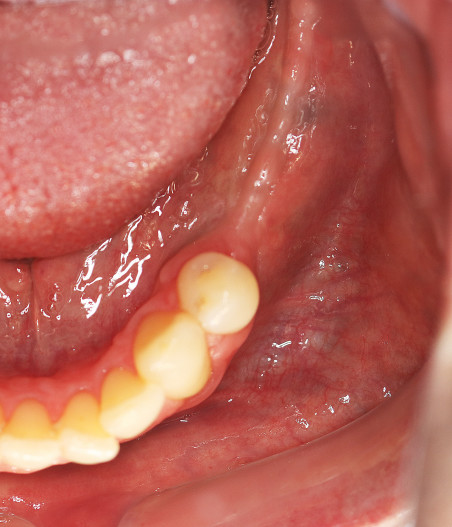

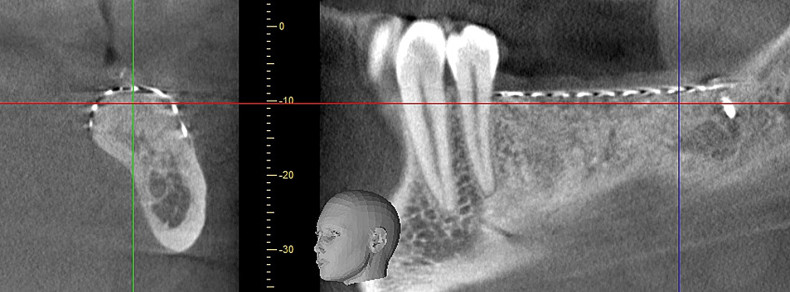

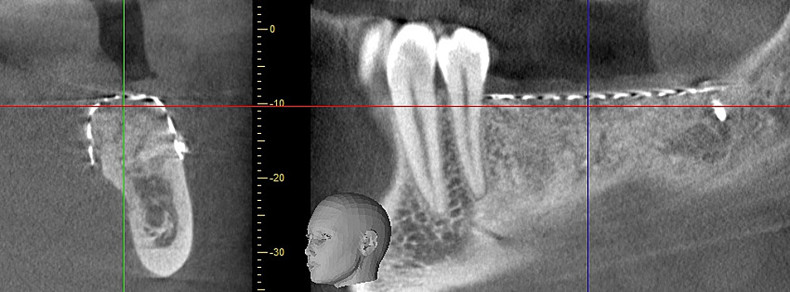

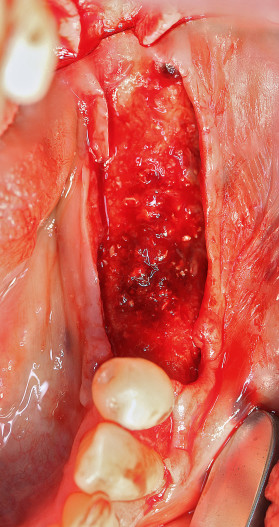

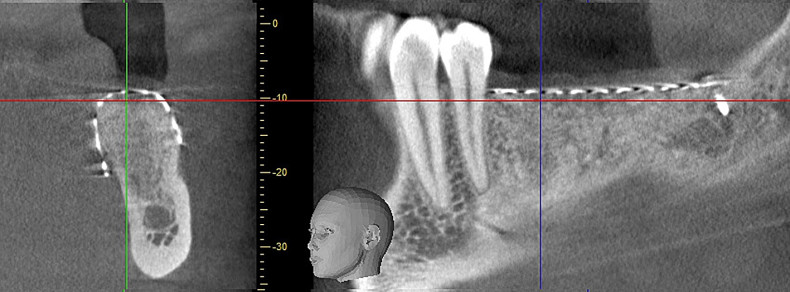

Nach gut viermonatiger Heilung erscheint der Defekt radiologisch knöchern gefüllt (Abb. 15 a–c). Es erfolgt eine dreidimensionale Implantatplanung mit einer kombiniert zahn- und knochengetragenen Schablone. Das Weichgewebe weist zum Zeitpunkt der Implantatinsertion ein geringgradig höheres Niveau auf als das ortsständige Gewebe. Erwartungsgemäß ist es nicht zu einer Verbreiterung der keratinisierten Schleimhaut gekommen (Abb. 16). Abbildung 17 zeigt den augmentierten Knochen nach der Entfernung des Gitters. Der bei der Implantatbohrung gewonnene Knochen kann zur weiteren Augmentation Verwendung finden (Abb. 18). Abbildung 19 illustriert das Gewebeniveau nach Implantatinsertion. Das OPG nach der Implantatinsertion bestätigt den Erfolg der geplanten Hartgewebeaugmentation (Abb. 20). Sechs bis acht Wochen nach Implantatinsertion wird zur Wiederherstellung der mukogingivalen Grenze eine Vestibulumplastik ausgeführt. Zunächst wird vestibulär ein Spaltlappen gebildet, der erst apikal den Bereich des Periosts erreicht (Abb. 21). Das augmentierte Bindegewebe verbleibt krestal auf dem Kieferkamm. Die keratinisierte Schleimhaut des Kieferkamms verbleibt am lingualen Lappenabschnitt. Sie wird ebenfalls dünn unterminierend mit dem lingualen Lappenabschnitt in Spaltlappentechnik präpariert (Abb. 22a) und lingual fixiert (Abb. 22 b).

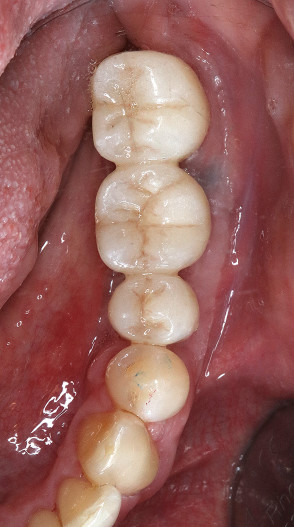

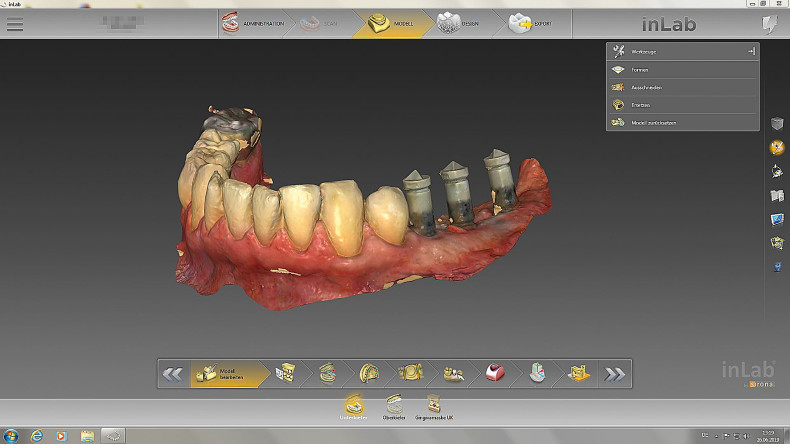

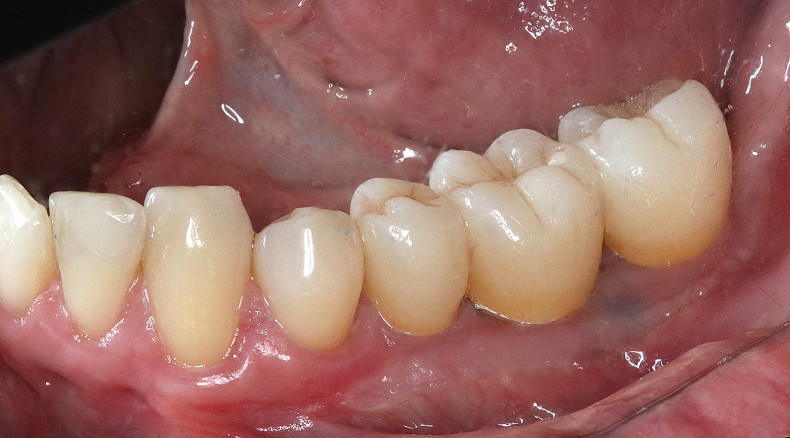

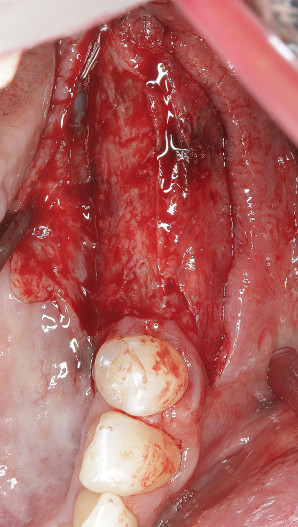

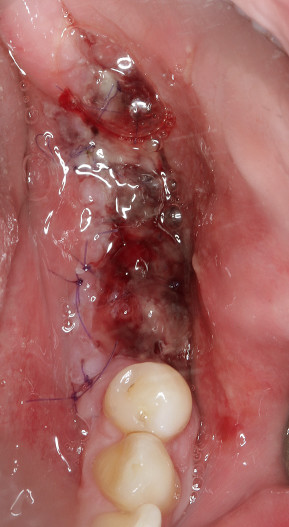

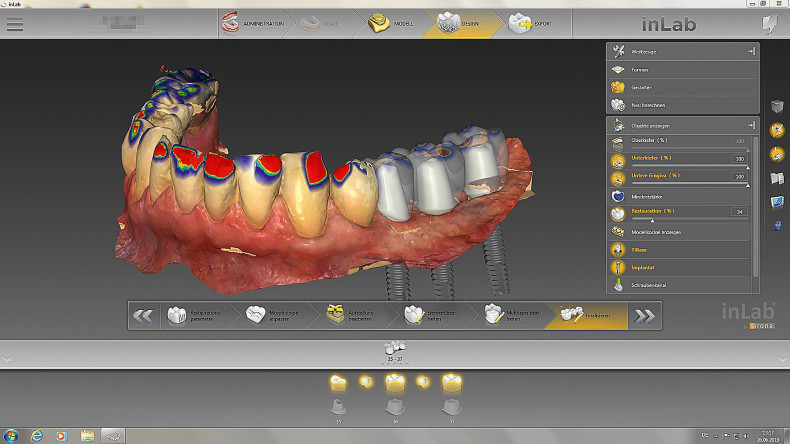

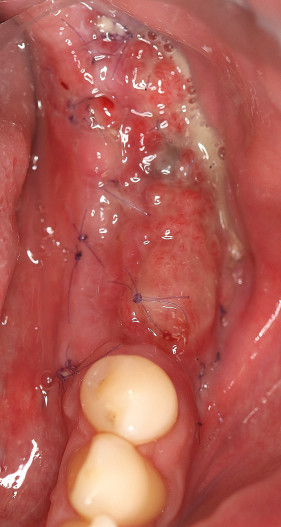

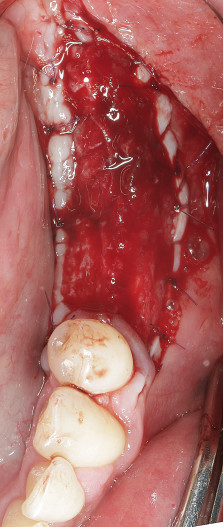

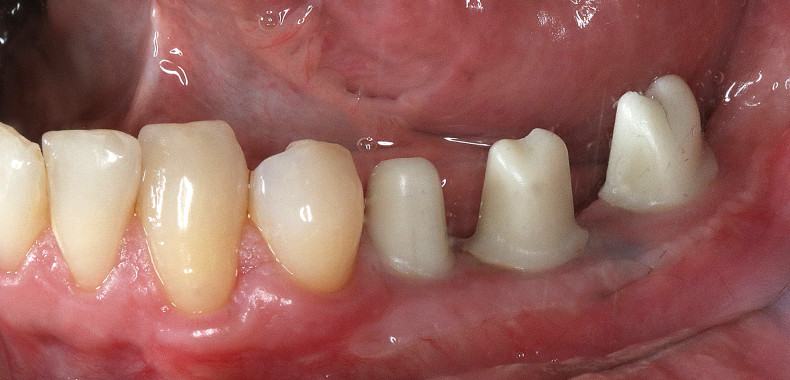

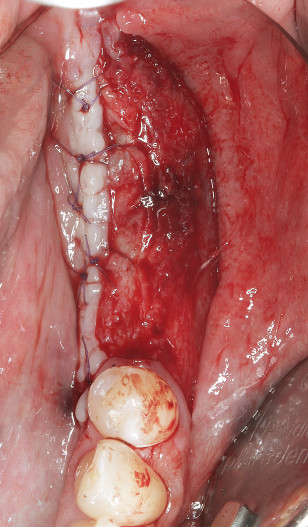

Im Sinne einer vollständigen Begrenzung des präparierten Bindegewebes wird auf der vestibulären Seite ein freies Schleimhauttransplantat in Streifenform appliziert (Abb. 23). Der zwischen den keratinisierten Anteilen gelegene Raum wird mit einer Mucograft® Matrix (Geistlich Biomaterials, Baden-Baden) abgedeckt (Abb. 24). Abbildung 25 zeigt die beginnende Keratinisierung wenige Tage nach dem Eingriff. Abbildung 26 illustriert den Zustand bei Nahtentfernung nach ca. zehn Tagen. Die Implantatfreilegung erfolgt wiederum durch die angefertigte Bohrschablone per Stanzung, so kann ein neuerliches Trauma der frisch erzeugten keratinisierten Schleimhaut vermieden werden. Die Implantatpositionen werden im Sinne eines intraoralen Scans registriert und vollkeramische Rekonstruktionen hergestellt (Abb. 27 und 28). Bei Eingliederung der vollkeramischen Aufbauteile ist die wiederhergestellte keratinisierte Schleimhaut gut erkennbar (Abb. 29). Abbildungen 30 und 31 zeigen den Zustand 15 Monate nach Eingliederung und 22 Monate nach Augmentation.
