Der komplexe Fall – Sofortversorgung im atrophen Oberkiefer

Der komplexe Fall – Sofortversorgung im atrophen Oberkiefer

Bei Patienten mit hochatrophen Oberkiefern ist die Lebensqualität durch unzureichenden Prothesenhalt erheblich eingeschränkt. Umso größer ist der Wunsch nach einer festsitzenden Versorgung, welche in solchen Ausgangssituationen meist nur durch umfangreiche Augmentationen und mit mehrfachen operativen Eingriffen erreicht werden kann. Das in diesem Fachbeitrag beschriebene Quad-Zygoma-Protokoll hingegen bietet Patienten die Möglichkeit einer festsitzenden Versorgung an einem Tag.

Fallbeschreibung


Die 61-jährige Patientin aus den Niederlanden stellte sich erstmalig im Herbst 2012 vor. Sie hatte bereits mehrere implantologische Zentren aufgesucht mit dem Wunsch, im Oberkiefer eine festsitzende Versorgung zu haben, da sie sich in ihrer Lebensqualität durch eine rein schleimhautgetragene Oberkieferprothese erheblich eingeschränkt fühlte. Im Unterkiefer trug sie eine steggetragene Prothese, deren Halt sie bemängelte, auf zwei Implantaten, auch hierfür äußerte sie den Wunsch nach einer festsitzenden Versorgung. In mehreren ausführlichen Beratungssitzungen wurden zum einen die Möglichkeit einer komplexen, zweizeitigen Rekonstruktion des stark atrophen Oberkieferalveolarknochens durch einen bilateralen Sinuslift in Kombination mit einer lateralen Auflagerungsplastik mittels autologen Knochentransplantats mit dem Ziel einer bedingt herausnehmbaren Versorgung in Form einer Steg-Riegel-Prothese auf sechs Implantaten, zum anderen die Möglichkeit einer Quad-Zygoma-Implantation mit Sofortversorgung in Form einer verschraubten Oberkieferprothese aufgezeigt und erörtert. Die Patientin präferierte die Zygoma-Versorgung, da sie trotz des größeren Operationsrisikos im Vergleich zum konventionellen Implantations- und Augmentationsprotokoll zumindest die Aussicht auf eine direkte Versorgung stellte und zudem einen Zweiteingriff nicht unbedingt (es sei denn, eine Primärstabilitiät von ­mindestens 35 Ncm kann nicht erreicht werden) erforderlich werden ließ.

Planung und Auswertung

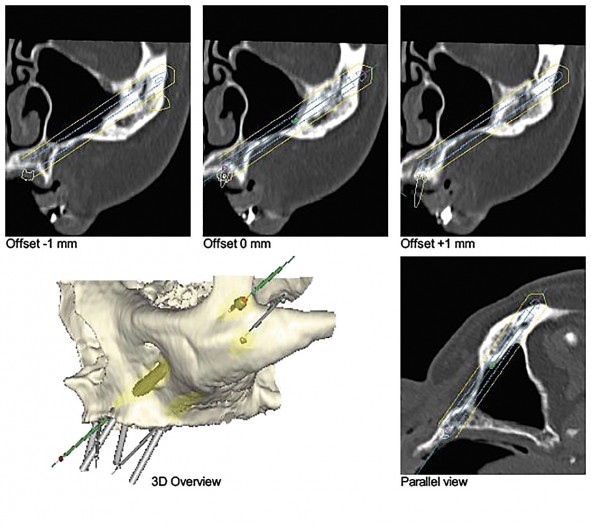

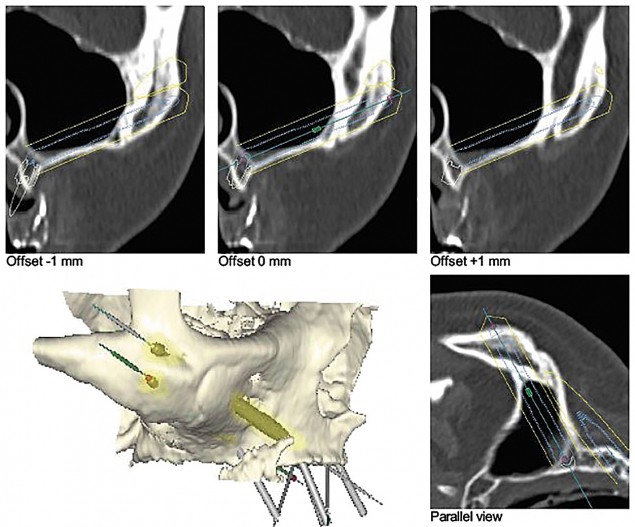

Es wurde ein Dental-Computertomogramm angefertigt, dessen Daten mit der NobelClinician Software konvertiert bzw. ausgewertet und somit die Position der späteren Zygoma-Implantate geplant werden konnte. Ebenso wurden die prothetischen Aufbauteile ausgewählt, wobei diese Auswertung erfahrungsgemäß lediglich als Anhaltspunkt zu werten ist, da die Quad-Zygoma-Implantation nicht schablonengeführt vorgenommen wird, macht die Knochenqualität im extrem atrophen Kiefern doch oft Abweichungen vom Auswertungsprotokoll erforderlich. Präoperativ wurden ein Mock-up der Oberkieferprothese unter Berücksichtigung der von der Patientin gewünschten Optimierung der Ästhetik des Weichgewebsprofils angefertigt sowie ein Okklusionsjig, der die intra­operative Einarbeitung der provisorischen Abutments in die präoperativ angefertigte Oberkieferprothese in der korrekten Position sichern soll.

Zygoma-Protokoll

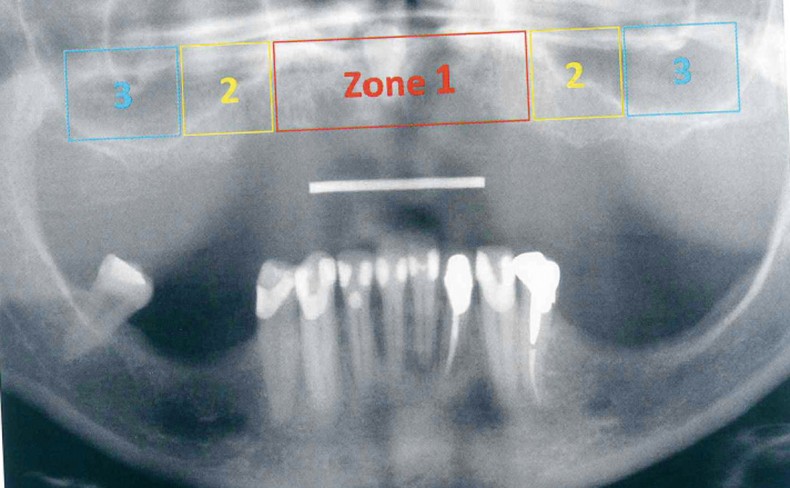

  • Da in allen drei Zonen ein insuffizientes Knochenangebot vorlag, war die Indikation zur Quad-Zygoma-Implantation gegeben. Nach dem Zygoma-Protokoll gibt es vier Implantationsindikationen:1
  • Vorhandensein von Knochen in Zone 1, 2 und 3 sieht eine klassische, axiale Implantation vor
  • ein Knochenangebot in Zone 1 und 2 indiziert das All-on-4-Konzept
  • Knochenangebot lediglich in Zone 1 indiziert eine Zygoma-Implantation, meist in Kombination mit zwei axia­len Frontzahnimplantaten
  • ein unzureichendes Knochenangebot in allen drei Zonen indiziert das Quad-Zygoma-Vorgehen2

Nach Prof. Chantal Malevez ist eine Quad-Zygoma-Implantation bei einem Knochenangebot von weniger als 10 mm Höhe und 4 mm Breite indiziert.3

Chirurgisches Vorgehen


  • In Abhängigkeit der Anatomie von Zygoma und Alveolarknochen gibt es unterschiedliche Positionierungs- und Insertionsmöglichkeiten von Zygoma-­Implantaten im Oberieferalveolarfortsatz:3
  • eine palatinale Position des Implantates nach dem Original Brånemarkprotokoll
  • eine krestale Position des Implantates mit oder ohne Perforation der lateralen Sinuswand
  • eine extrakrestale Position des Implantates


Im vorliegenden Fall haben wir zunächst eine leicht nach palatinal versetzte Schnittführung gewählt, um einen Volllappen zu bilden, der bis zum Zygoma abpräpariert wurde, um einen Überblick über die anatomisch relevanten Strukturen wie Sinuswand, Nervus infraorbitalis und das Os zygomaticum zu gewinnen (Abb. 4a). Anschließend wurde mit einer Diamantkugel das Sinusfenster präpariert, welches zuvor auf dem Knochen mit einem sterilen Bleistift angezeichnet worden war (Abb. 4b). Die Schneider‘sche Membran wurde zusammen mit dem Knochendeckel nach medial abpräpariert, ohne dabei perforiert zu werden. Während das Implantatlager präpariert wurde, erfolgten eine manuelle Kontrolle des Orbitabodens auf der einen Seite sowie der Zygoma-Strukturen auf der anderen Seite.

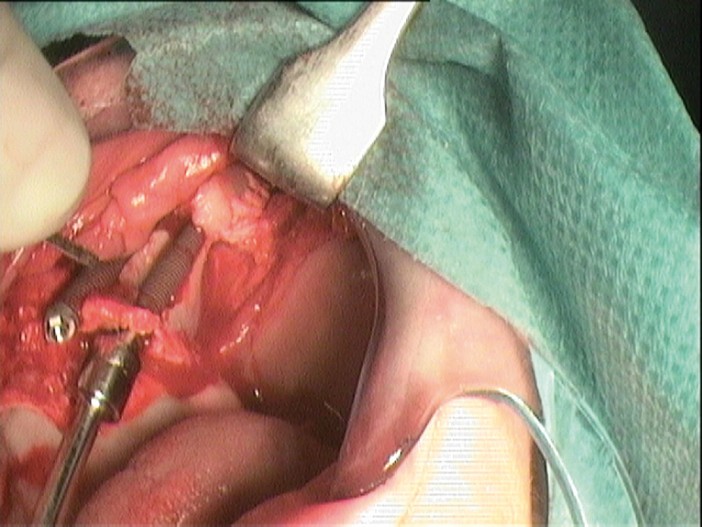

Im Zuge der Implantatinsertion wurde zunächst das anteriore Implantat (Brånemark Zygoma TiUnite 4,0 x 50 mm, 40 Ncm) auf Höhe des lateralen Inzisivus präpariert, um die Orbita bzw. den Nervus infraorbitalis zu schonen, dann das posteriore (Brånemark Zygoma TiUnite 4,0 x 40 mm, 50 Ncm) Implantat an der Position des zweiten Prämolaren bzw. ersten Molaren.

Eine umgekehrte Vorgehensweise würde eine erhebliche größere Verletzungsgefahr der orbitalen Strukturen mit sich bringen. Dies verdeutlicht umso mehr, dass die Kenntnis der anatomischen Strukturen der Zygoma- und Orbitaregion eine Conditio sine qua non für das Quad-Zygoma-Protokoll ist. Analog dazu wurde auf der linken Seite verfahren: Zunächst wurde ein Schleimhaut­periostlappen präpariert, sodass Sinus­wand, Nervus infraorbitalis und Zygoma dargestellt wurden. Auch hier gelang es, die Kieferhöhlenschleimhaut ohne Perforation zu elevieren und nach medial einzuschlagen. Anterior wurden ein Zygoma-Implantat TiUnite 4,0 x 47,5 mm, posterior ein ­Zygoma-Implantat der Göße 4,0 x 35 mm inseriert. Beide Implantate konnten mit einem Drehmoment von 50 Ncm eingebracht werden.

Vor Nahtverschluss erfolgte die Auswahl der Multi-Unit-Abutments unter Knochensicht und Beurteilung des Weich­gewebsangebots. Für Regio 12 wurde ein gerades Multi-Unit-Abutment von 3 mm Höhe, Regio 15 ein 17 Grad anguliertes Abutment von 3 mm Höhe, Regio 22 ein gerades MultiUnit-Abutment von 3 mm Höhe, Regio 25 ebenfalls ein anguliertes Abutment von 5 mm Höhe gewählt. Anschließend wurden die Wundränder mit resorbierbarem Nahtmaterial (5/0 Glycogen, ­RESORBA) reponiert und verschlossen. Auf beiden Seiten wurde aufgrund der intakten Sinus- und Schleimhautstrukturen auf GBR- und/oder GTR-Maß­nahmen verzichtet.

Wie eingangs erwähnt, war die Patientin im Unterkiefer mit zwei interforaminalen Implantaten versorgt, strebte allerdings nach einer Verbesserung des Unterkieferprothesensitzes. Präoperativ war mit der Patientin besprochen worden, dass in Abhängigkeit von der Operationsdauer für die vier Zygoma-Implantate die Insertion von zwei weiteren inter­foraminalen Implantaten im Unterkiefer erfolgen sollte. Da die Operation im geplanten Zeitrahmen verlaufen war, wurden somit Regio 34 und 44 jeweils ein Replace Select Straight Implantat der Größe 3,5 x 11,5 mm (Firma Nobel Biocare) mit 40 Ncm inseriert.

Prothetisches Vorgehen


Generell unterscheidet man zwischen einem konventionellen zweizeitigen Vorgehen und der Sofortversorgung. Wenn die Primärstabilität unter 35 Ncm liegt, wird eine Einheilzeit von drei bis sechs Monaten empfohlen; werden hingegen 35 Ncm erreicht, kann eine Sofortversorgung der Zygoma-Implantate erfolgen.3

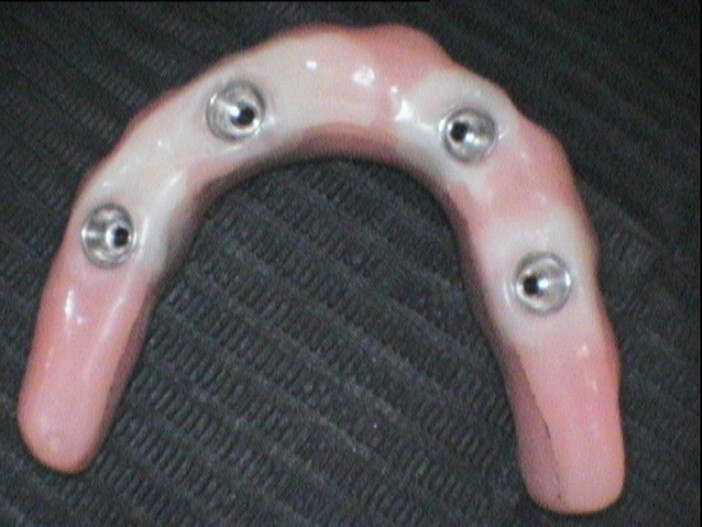

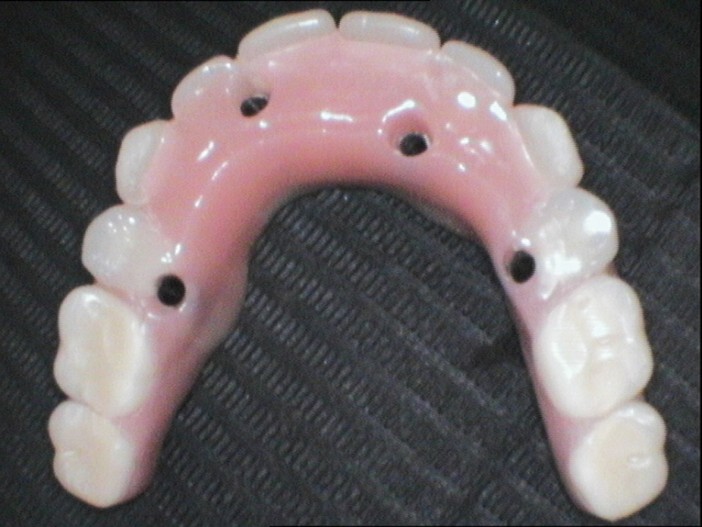

Im vorliegenden Patientenfall wurde präoperativ eine gaumenfreie Oberkieferprothese mit einem Okklusionsjig angefertigt, sodass intraoperativ die Prothese angepaßt werden konnte. Dazu wurden vier Temporary Copings auf die Multi-Unit-Abutments geschraubt und die Prothese an den Austrittsstellen der provisorischen Abutments freigeschliffen. Die in Regio 34 und 43 inserierten Implantate sollten circa vier Monate einheilen, bevor sie freigelegt und versorgt werden können, somit konnte die Unterkieferprothese nach entprechender Hohllegung an den frischen Implantationsstellen intraoperativ zur Bißfixierung herangezogen werden. In die Öffnungen der Oberkieferprothese wurde ein provisorisches Bis-Acrylat (Luxatemp) eingebracht, wobei die Öffnungen der provisorischen Zylinder mit Watte und Wachs verschlossen wurden, um ein Eindringen des Materials in den Schraubenschacht zu verhindern. Vestibulär und palatinal wurde ebenfalls Luxatemp zwischen Prothese und Schleimhaut eingefüllt und ausgehärtet. Anschließend wurde die Oberkieferprothese zur extraoralen Ausarbeitung der Prothesenbasis durch den Zahntechnikermeister abgeschraubt. Die Multi-Unit-Abutments wurden für die Zeit der Ausarbeitung im Labor mit ­Healing Caps versehen.

Bei der Patientin lag eine ausgeprägte Klasse II-Okklusion vor, weshalb es aufwendig war, den Anforderungen der Okklusions- und Artikulationsregeln des Quad-Zygoma-Protokolls in Form einer gleichmäßigen Okklusion zu entsprechen, wobei Laterotrusionskräfte so gering wie möglich gehalten werden sollen.3 Im Labor musste zusätzlich eine palatinale Abstützung aufgebaut sowie die Basis konvex ausgeformt werden, um eine Hygienefähigkeit zu gewähr­leisten. Circa zwei Stunden nach dem operativen Eingriff konnte die Versorgung eingesetzt werden.

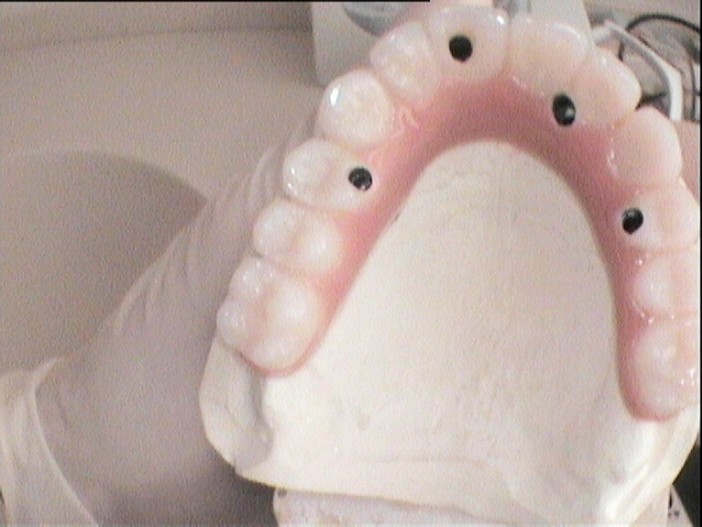

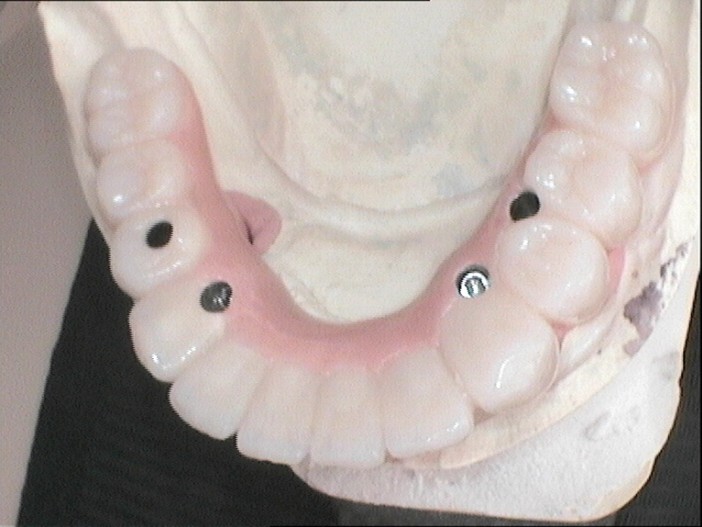

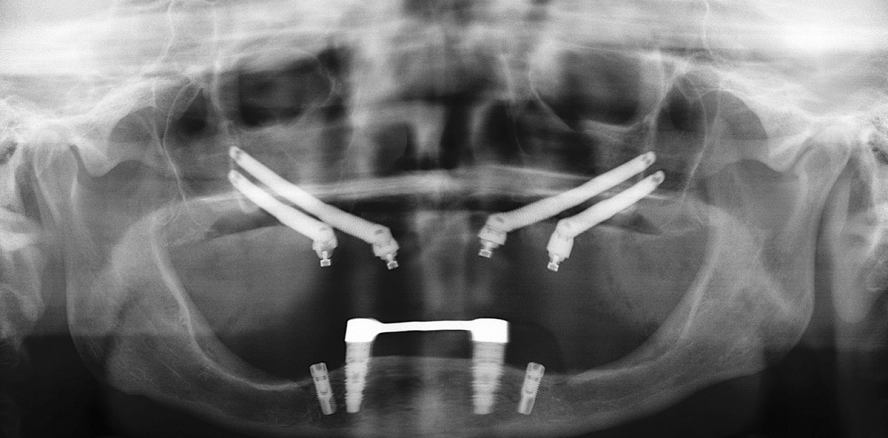

Nach fünf Monaten erfolgten die Frei­legung der Unterkieferimplantate und die Anfertigung der endgültigen Suprakonstruktion auf den Zygoma-Implantaten in Form einer verschraubten Kunststoffprothese mit Metallbasis. Dazu wurde mittels Open-Tray-Technik die Situation abgeformt und zusammen mit einer verschraubten Unterkiefer­prothese mit Metallbasis eingesetzt. Die Patientin erscheint halbjährlich zum Recall, wobei einmal pro Jahr die Suprakonstruktion abgeschraubt und gereinigt wird.

Fazit


Bei Patienten mit hochatrophen Oberkiefern ist die Lebensqualität durch ­unzureichenden Prothesenhalt erheblich eingeschränkt.3 Umso größer ist hier der Wunsch nach einer festsitzenden Versorgung, welche in solchen Ausgangs­situationen meist nur durch umfangreiche Augmentationen und mit mehrfachen operativen Eingriffen erreicht werden kann. Das Quad-­Zygoma-Protokoll hingegen bietet solchen Patienten die Möglichkeit einer festsitzenden Versorgung an einem Tag.

Ein ausführliche Literaturliste finden Sie hier.

Co-Autor: Dr. medic. stom. Adrian Ortner

Foto: © Autor
