Zahntechnik 29.08.2011

Digitaltechnik bietet neue Möglichkeiten

Digitaltechnik bietet neue Möglichkeiten

Zahnmedizin ohne Digitaltechnik und CAD/CAM-Verfahren ist heute nicht mehr vorstellbar. Die intraorale und extraorale Messaufnahme, das Scannen von Antagonisten und Registraten, das dreidimensionale Konstruieren auf dem Bildschirm, die Nutzung unzähliger Zahnformen aus der Zahndatenbank, die Gestaltung anatomischer Kauflächen, das funktionelle Artikulie-ren am virtuellen Modell, die subtraktive Bearbeitung von Hochleistungskeramiken – all das wäre ohne Computereinsatz nicht möglich geworden.

Der Quantensprung bahnte sich schon 1985 an: Mithilfe eines Fairchild Videosensors, der damals noch militärischen Zwecken diente und deshalb eine Sondererlaubnis zur Nutzung in der Zahnmedizin benötigte, konnte erstmalig eine Präparation – intraoral mit der Triangulationskamera sichtbar gemacht –, mehrdimensional vermessen und auf den Bildschirm übertragen werden. Mithilfe eines PCs, einer bildgebenden Software und einer angekoppelten CNC-Schleifeinheit wurde das erste Inlay aus Silikatkeramik an der Universität Zürich ausgeschliffen. Nur wenige Eingeweihte hatten damals eine Vorstellung von den sich anbahnenden Technologien und von den umwälzenden Therapiemöglichkeiten, die damit der Zahnmedizin bevorstanden. Seitdem sind weltweit über 28 Millionen vollkeramische Restaurationen mithilfe der CAD/CAM-Technik chairside und im ZT-Labor hergestellt worden. Durch computergesteuerte Fräsautomaten ist die subtraktive Bearbeitung von Glaskeramiken und Oxidkeramiken für ästhetisch hochwertige Restaurationen mit einer reproduzierbaren, konstanten Werkstoffqualität bei gleichzeitiger Kostenoptimierung möglich geworden.


Blickt man nur einige Jahre zurück, so stand die Diskussion um Passgenauigkeit, Wirtschaftlichkeit und Benutzerfreundlichkeit noch im Vordergrund. Die Qualität von CAD/CAM-Restaurationen wurde kritisch gesehen und es gab nur wenige „Pioniere“, die sich mit diesem Thema auch wissenschaftlich auseinandersetzten. Inzwischen ist aus der zögerlichen und teilweise auch abwartenden Haltung gegenüber dem computergefertigten Zahnersatz ein akzeptiertes Standardverfahren geworden. Aus technischer Sicht trieben neben leistungsgesteigerten Mikroprozessoren besonders CCD-Bildsensoren mit auflösungsstarken Fotodioden sowie optische und taktil arbeitende Scanner die Entwicklung der dreidimensionalen Bilderfassung voran, um Präparation und Modell zu „lesen“ und in die Software zu laden. Die Impulskapazität zur Reproduktion der Zahnoberflächen erreicht bei Laserscannern inzwischen eine Geschwindigkeit von vielen Tausend Messpunkten pro Sekunde. Weiterentwickelte CAD-Software mit 3-D-Grafikapplikationen übernimmt die digitalen Signale und formt daraus die klinische Situationsoberfläche, die sie mittels einem okklusalen „Settling“ mit präformierten Kauflächen aus der Zahndatenbank virtuell ergänzt. Die Höcker der Kaufläche werden in ihre okklusale Position „eingerüttelt“. Ein Artikulationsprogamm übernimmt die okklusalen Merkmale von Antagonisten und Nachbarzahn-Kauflächen und erzeugt ein Kontaktpunktmuster, das die Kriterien der individuellen Funktion erfüllt. Ein zusätzlich gewonnenes, regionales FGP-Registrat spürt Störstellen des freien Gleitraums auf und reduziert diese automatisch.


Den Impetus bezog diese Entwicklung aus zwei Quellen: Die Protagonisten der computergestützten Chairside-Versorgung wollten eine industriell hergestellte Keramik mit definierten physikalischen Eigenschaften unmittelbar an der Behandlungseinheit bearbeiten und den Patienten in einer Sitzung ohne Provisorium versorgen. Der andere Ansatz war, Oxidkeramiken – z.B. Zirkonoxid (ZrO2) – mithilfe der CAD/CAM- beziehungsweise digital gesteuerten Frästechnik für Kronen- und Brückengerüste nutzbar zu machen. Auch andere Keramiken wie Lithiumdisilikat zeigten bessere Eigenschaften nach maschineller Bearbeitung, da die verwendeten Blanks industriell unter optimalen Bedingungen hergestellt werden. Auf der anderen Seite hat sich auch die Technologie der CAD/ CAM-Systeme deutlich verbessert. Davon ausgehend, dass in den 1990er- Jahren Computer leistungsfähiger und Messverfahren effektiver wurden, konnten dadurch insbesondere 3-D- Aufnahmesysteme an die Bedürfnisse der Zahnmedizin angepasst und die Bedienung vereinfacht werden. Durch die Weiterentwicklung der CAD-Software wurden vielfältige Konstruktionsmöglichkeiten geschaffen und auch die Qualität der Schleif- und Fräseinheiten verbessert. Wirtschaftlichkeit bei gleichzeitig hoher Qualität der gefertigten Restaurationen sind aktuell die „Markenzeichen“ der CAD/CAM-Technik. Davon profitiert der Zahnarzt und Zahntechniker durch standardisierte und kontrollierte Behandlungs- bzw. Fertigungsabläufe – und letztlich auch der Patient. Deshalb werden heute circa 82 Prozent der vollkeramischen Restaurationen in Deutschland computerunterstützt hergestellt. Das bedeutet, dass die CAD/ CAM-Technik in Zahnarztpraxen, Praxislaboren und Dentallaboren angekommen ist und nun die nächsten Evolutionsstufen bevorstehen.

Der Stand der Technik

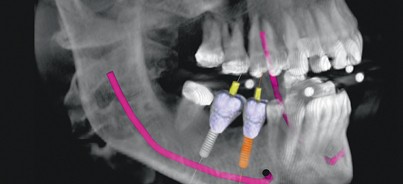

Neue Verfahren verändern bisherige Prozessschritte, Weiterentwicklungen vereinfachen Arbeitsabläufe. So sind virtuelle Konstruktionsmodelle, Artikulation auf Windows-Oberfläche, biogenerische Kauflächengestaltung durch intelligente Software, Rapid-Prototyping und 3-D-Printing nur ein kleiner Ausschnitt von Themen, die in letzter Zeit vermehrt in wissenschaftlichenab und ermöglicht dadurch eine deutlich höhere Qualität der Befundung, verbunden mit der exakten Ortung des Nervus alveolaris. Die Bildqualität ist besonders bei prothetisch teilversorgten Kiefern besser als bei CT-Aufnahmen; die dafür benötigte Röntgendosis ist deutlich geringer. Somit liefert das DVT die Basis für die chirurgische Planung des Implantates. Künftig wird mit der digitalen Messkamera intraoral das Implantatgebiet und die angrenzenden Nachbarzähne gescannt und ein virtuelles Modell gerechnet. Dieses Modell wird vom 3-D-Volumentomogramm überlagert; es erfolgt eine exakte Positionierung einer Krone im Röntgenbild. Die Position des Enossalpfeilers wird im Mittelpunkt der Kronengrundfläche und in deren Einschubrichtung vorgeschlagen.

Die Situation wird auf chirurgische Realisierbarkeit überprüft. Bei Auswahl des für den konkreten Fall vorgesehenen Implantatsystems kann die Situation im 3-D-Röntgenbild komplett simuliert werden. Mit spezieller Software kann künftig auch eine Bohrschablone konstruiert werden, die stereolithografisch gefertigt, eine exakt positionierte Knochenbohrung und Implantatplatzierung sicherstellt. Überhaupt: Die Bedürfnisse der CAD/CAM-Technologie haben Themen der Grundlagenforschung beflügelt und damit auch andere Bereiche der Zahnmedizin vorangebracht. Universitäten und Industrie können durch Kooperation eine nützliche Symbiose bilden und diese spannende Entwicklung voranbringen und gestalten. Bis jetzt war CAD/CAM oder computergestützte Zahnmedizin kein zentrales Thema an den Universitäten. Da wir gerade erst am Anfang stehen und das Leistungspotenzial der CAD/CAM-Technik enorm ist, wird sich das in den nächsten Jahren mit Sicherheit ändern – und hiermit wiederum auch die Ausbildung der Studierenden und indirekt auch die Behandlungsmöglichkeiten in den Praxen beeinflussen – im Interesse unserer Patienten.
