Der Patient eins zu eins im Artikulator

Der Patient eins zu eins im Artikulator

Ist das überhaupt notwendig oder tut es vielleicht auch einfach das bekannte Gummiband? Dieser Beitrag zeigt eine neue Möglichkeit auf, wie die wichtigen Informationen der Referenzebene, ästhetische Komponenten und vor allem die vertikale Dimension in nur wenigen Minuten am Patienten bestimmt und sofort eins zu eins in einen Artikulator übertragen werden können. Denn auch in unserer digitalen Welt bleibt unser Patient immer noch analog.

Die Herausforderung ist schon so alt und dennoch hochaktuell. Im Grunde besteht diese, seit der amerikanische Zahnarzt und Forscher William Gibson Arlington Bonwill 1864 den ersten Artikulator entwickelt hat. Seither wurden viele verschiedene Konzepte zur schädelbezüglichen Lagebestimmung und der entsprechenden Übertragung in einen Artikulator entwickelt. Die bekannteste und wohl auch am häufigsten angewendete Lagebestimmung ist das besagte Gummiband. Die weitvertretene Meinung lautet: Für eine Einzelkrone reicht das sicher aus, und auch bei größeren Versorgungen funktioniert es ja auch ohne Gesichtsbogen. Das heißt, wir leben von den Toleranzbereichen unserer Patienten. Doch genau diese Toleranzbereiche werden in unserer schnelllebigen Zeit kleiner. Unsere Materialien werden härter und fester. Dann ist es doch nur logisch, dass wir unsere Zahnversorgungen funktionell auch noch exakter fertigen sollten. Dies gilt für die Einzelkrone ebenso wie für eine Komplexversorgung. Die arbiträre Gesichtsbogenregistrierung liefert uns schon deutlich bessere Ergebnisse. Doch wie es der Begriff arbiträr schon sagt, es ist eine willkürliche Lagebestimmung des Oberkiefers.

Alle Möglichkeiten für die Herstellung unserer kleinen Meisterwerke sinnvoll zu kombinieren, ist eine der täglichen Herausforderungen. Dazu gehört nach meiner Überzeugung, dass wir eine vernünftige Arbeitsgrundlage, sprich Abdruck und Modell, eine reproduzierbare Bissnahme und einen Vollwertartikulator für eine Zahnversorgung, zur Verfügung haben. Hinzu kommen die relevanten anatomischen und ästhetischen Parameter, wie Camper’sche Ebene, Bipupillarlinie und Bisshöhe. Und da sind wir beim eigentlichen Problem angekommen. Bisher müssen die gerade genannten individuellen Parameter Schritt für Schritt am Patienten abgenommen und dann in einen Artikulator übertragen werden. Der Gesichtsbogen oder ähnliche Systeme ermöglichen die schädelbezügliche Lagebestimmung. Leider lassen sich nur mit wenigen Systemen die ästhetischen Parameter des Patienten erfassen. Die Bissnahme erfolgt dann als separater weiterer Behandlungsschritt. Die eindeutige Bestimmung bzw. Ermittlung der vertikalen Dimension gilt auch heute noch als besonders anspruchsvoll.

Bissgenaue Übereinstimmung zwischen Artikulator und Patient

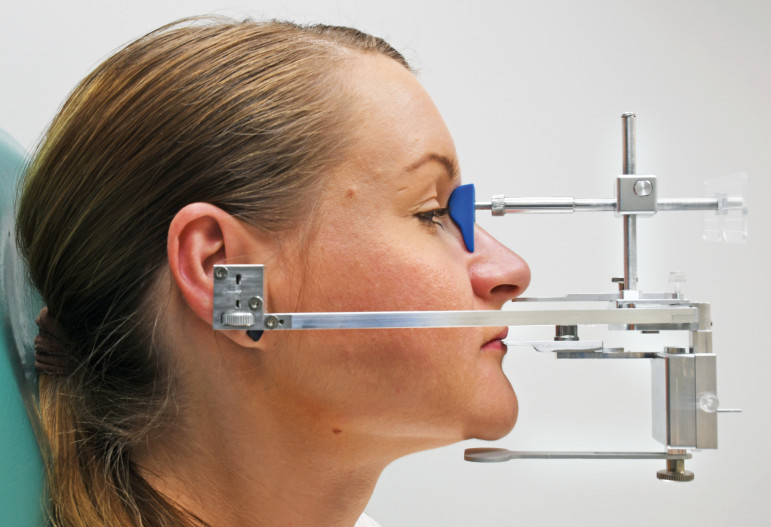

Seit der IDS 2019 ist nun ein patentiertes System auf dem Markt, mit dem der Anwender die Möglichkeit hat, eine schädelbezügliche Lagebestimmung des Oberkiefers zu einer Referenzebene, wichtige ästhetische Parameter, die Bisslage und sogar die Bisshöhe in einem Schritt zu erfassen und sofort in verschiedene Artikulatorensysteme zu übertragen (Abb. 1).

Unsere Artikulatoren sind im Vergleich zum menschlichen Kiefergelenk leider sehr vereinfachte Hilfsmittel. Im Artikulator bewegen wir den Oberkiefer unserer Patienten, aber nicht den Unterkiefer. Wir haben eine feste Scharnierachse, die es bei keinem unserer Patienten gibt. Und dann stellen wir unsere Modelle vielleicht noch willkürlich nach einem Gummiband in den Artikulator. Damit sind dann alle Öffnungs- und Schließwinkel sowie sämtliche dynamischen Artikulatorbewegungen weit weg von den wirklichen Bewegungen unseres Patienten. Die Folgen kennen wir: Der Biss muss aufwendig eingeschliffen werden, oder die Natur schafft sich selbst den Platz, den wir fälschlicherweise zugebaut haben. Wir nennen diesen Umstand Chipping. Da ist es vielleicht an der Zeit, neue Wege zu gehen.

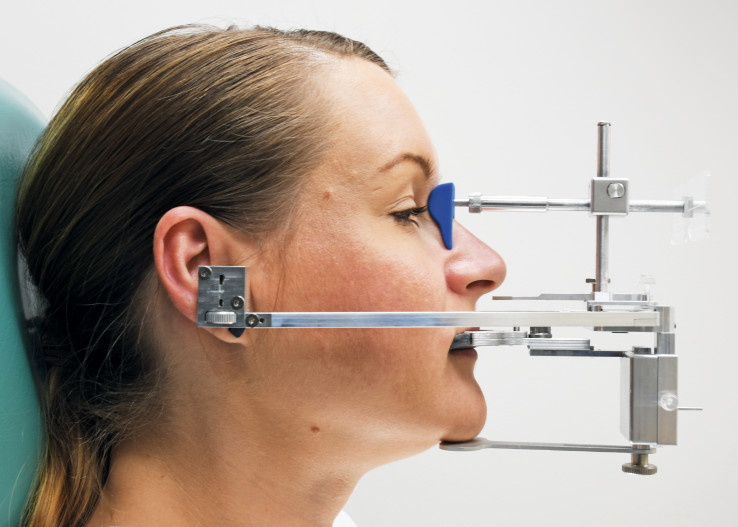

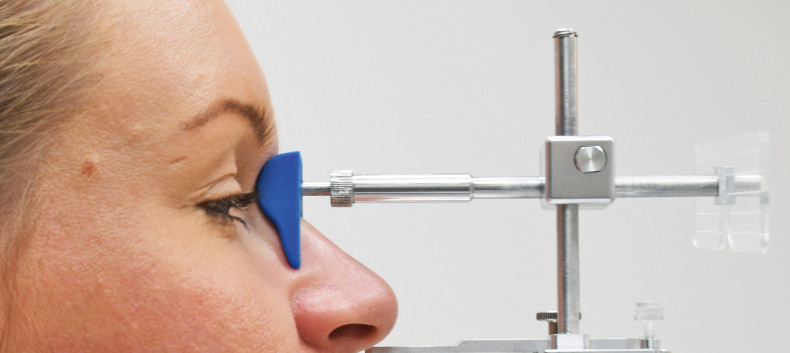

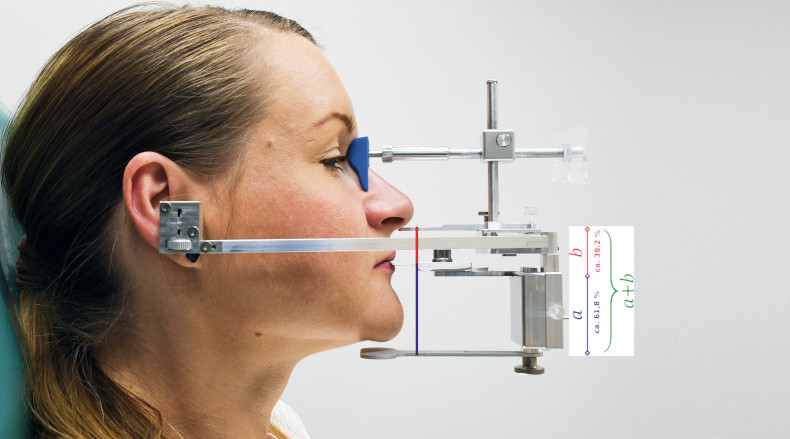

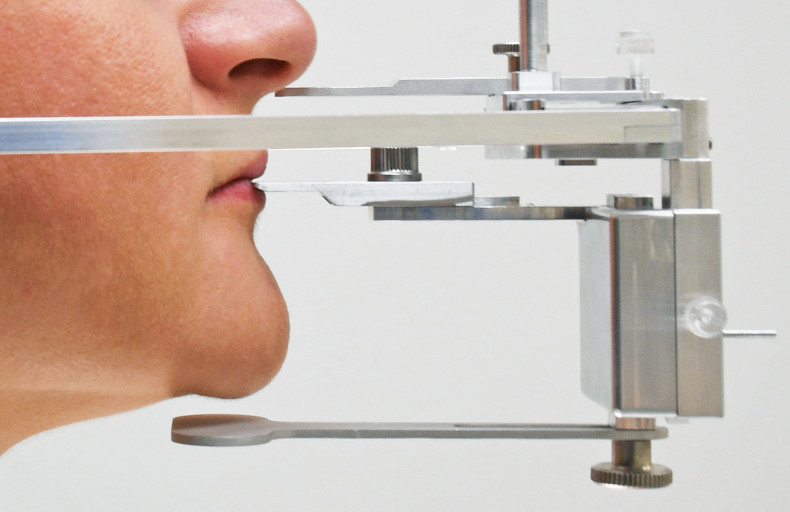

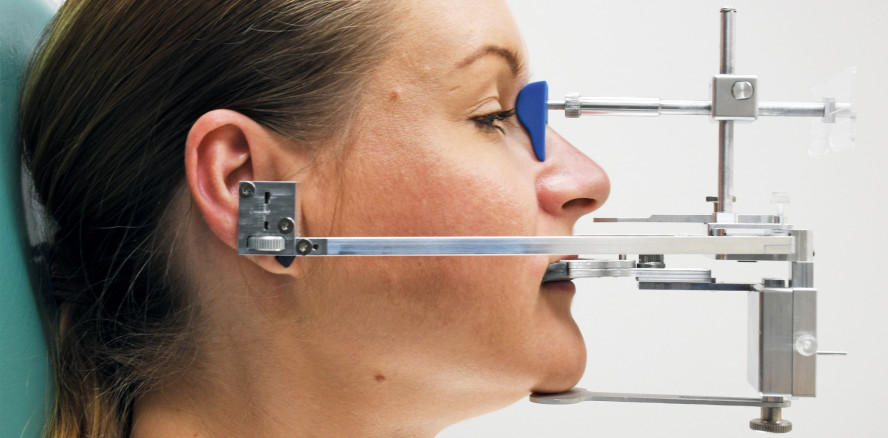

Das hier vorgestellte Konzept basiert auf den Grundlagen der Gesichtsbogenregistrierung. Durch zwei stufenlos verstellbare Ohroliven können auch ästhetische Parameter, wie z. B. die Bipupillarlinie, individuell erfasst werden. Hinzu kommt eine federnd gelagerte Nasenstütze, die in vertikaler Ausrichtung stufenlos verstellbar ist. Dadurch können je nach Wunsch verschiedene Referenzebenen, wie die Camper’sche Ebene oder die Patientenhorizontale, am Patienten abgegriffen werden (Abb. 2). Für die Bestimmung der vertikalen Dimension verfügt das System über ein kleines Tool namens Biteanalyser. Mit dem Biteanalyser wird der Abstand zwischen Spina nasalis und der Lippenlinie bestimmt. Aus der Totalprothetik ist die Bestimmung der vertikalen Dimension auf der Grundlage des Goldenen Schnittes bekannt. Das Verhältnis des Goldenen Schnittes beträgt 1:1,6180339887. Dabei wird der Abstand zwischen Spina nasalis und der Lippenlinie als Abstand mit dem Verhältnis 1 erfasst. Der Abstand von der Lippenlinie bis zum knöchernen Kinnpunkt ist dann der 1,618-fache Abstand. Der Anwender greift also den Abstand zwischen Spina nasalis und Lippenlinie ab, und das System gibt dann den Abstand zum knöchernen Kinnpunkt vor. Damit wird eine Bestimmung der vertikalen Dimension möglich (Abb. 3 und 4).

Einfaches Speichern aller Informationen mithilfe der 3D-Bissgabel

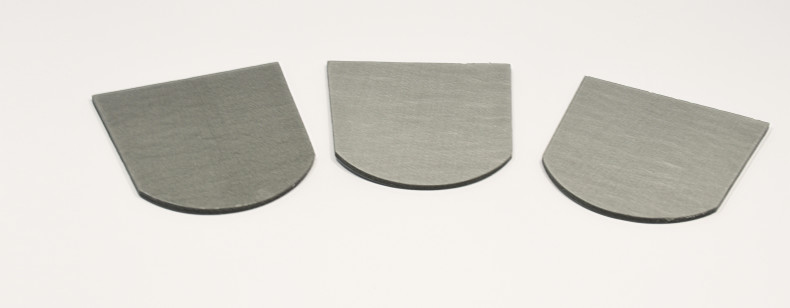

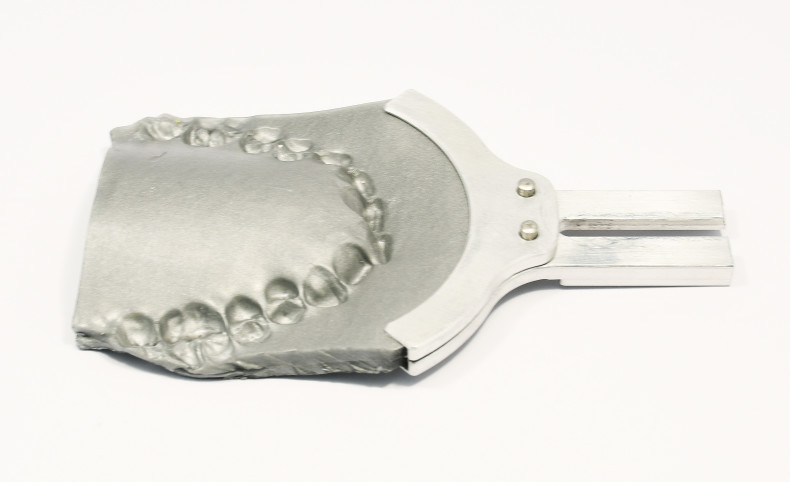

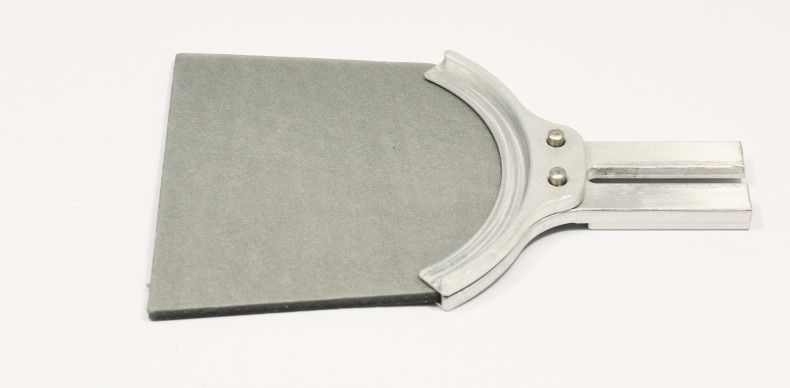

Um all diese Informationen in nur einem Bissregistrat „speichern“ zu können, wurde eine völlig neue 3D-Bissgabel entwickelt, mit der es nun möglich ist, die Impressionen des Ober- und Unterkiefers gleichzeitig zu erfassen. Mit dieser 3D-Bissgabel wird die zeitgleiche Erfassung der Referenzebene, der Bisshöhe und Bisslage möglich. In diese Bissgabel werden vom Anwender genormte Aluwaxplatten mit einer definierten Stärke von 2,5 mm eingebracht. Im Abrasionsgebiss können bis zu drei dieser 2,5 mm starken Waxplatten verwendet werden. Damit kann das System auch bei Patienten mit starken Abrasionen von bis zu 7,5 mm Anwendung finden (Abb. 5–9). Die Erfassung erfolgt erstmalig exakt parallel zur jeweiligen Referenzebene. Dadurch wird auch kein Gelenksupport bzw. Gesichtsbogengelenk mehr benötigt. Jeder Zahntechniker kennt sicher die Problematik, dass ein solches Gesichtsbogengelenk nicht immer in einem festen Zustand das Labor erreicht. Dieses Problem ist damit definitiv und sprichwörtlich gelöst.

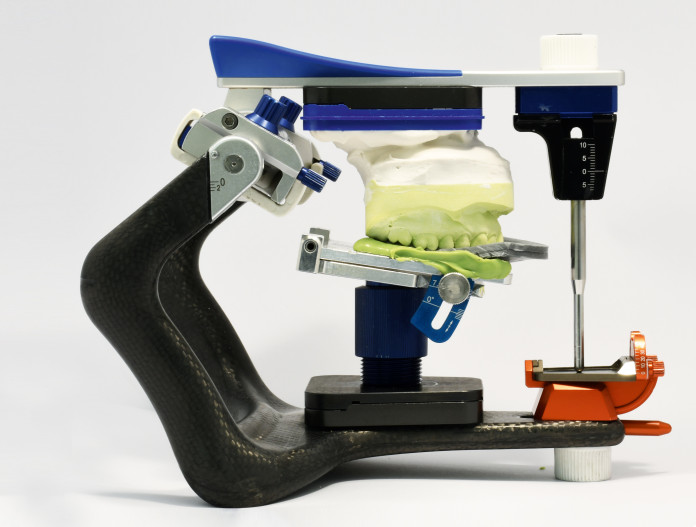

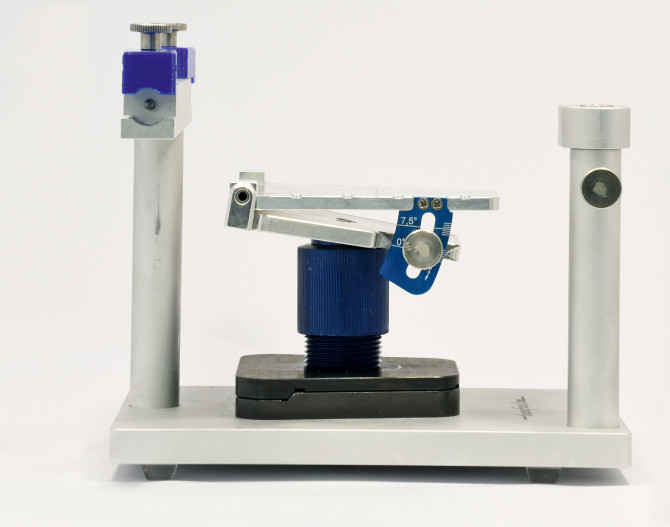

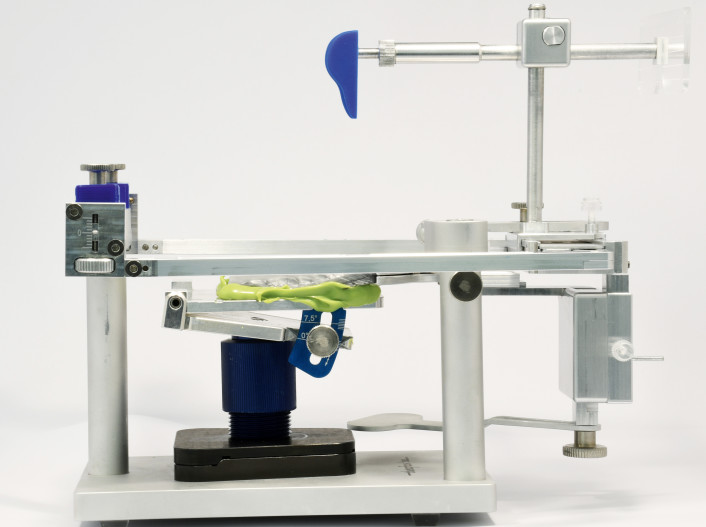

Nach der „Gesichtsbogenbissnahme“ wird der gesamte Gesichtsbogen inklusive der 3D-Bissgabel in den Transferstand (Transferunit) eingestellt. In dem Transferstand befindet sich zudem ein Übertragungstisch (Planesupport), der sowohl in der Höhe als auch in der Neigung verstellbar ist. Dieser Tisch wird so eingestellt, dass die Unterseite der 3D-Bissgabel inklusive des Aluwaxes auf dem Tisch flächig aufliegt. Die 3D-Bissgabel mit dem Aluwax wird nun mit Bisssilikon auf dem Tisch fixiert. Nach der Fixierung kann die 3D-Bissgabel einfach von dem Aluwax entfernt werden. Das Aluwax verbleibt auf dem Planesupport. Dieser wird nun in den Artikulator eingestellt. Das Oberkiefermodell wird auf dem Aluwax positioniert und fixiert. Im weiteren Verlauf erfolgt die klassische Montage des Oberkiefermodells in den Artikulator. Nach der Artikulation des Oberkiefers kann das Aluwax vorsichtig vom Planesupport gelöst werden. Auf der Unterseite des Aluwax befinden sich alle Impressionen des Unterkiefers, damit kann nun das Unterkiefermodell zum Oberkiefer in den Artikulator eingestellt werden (Abb. 12–14).

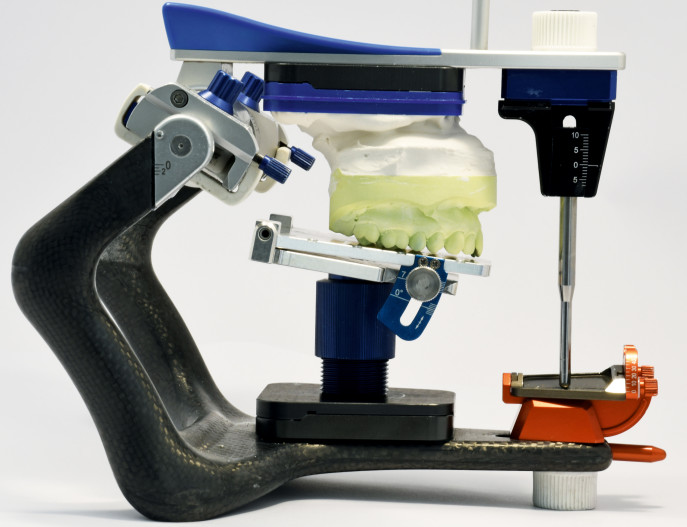

Das Oberkiefermodell wurde so schädelbezüglich, z. B. zur Camper’-schen Ebene, und zusätzlich parallel zur Bipupillarlinie in den Artikulator eingestellt. Der Unterkiefer steht zudem in der entsprechenden vertikalen Dimension zum Oberkiefer. Dies ist für alle Arten von Komplexversorgungen und vor allem für Abrasionsgebisse entscheidend wichtig. Durch 3D-Röngtendaten konnte der exakte Transfer und die Übereinstimmung zwischen Patient und Artikulator eindeutig nachgewiesen werden. Der Planesupport erfüllt noch eine weitere wichtige Funktion. Das Oberteil des Plansupports ist in der sagittalen Ausrichtung neigbar. Damit wird es möglich, den Planesupport parallel zur Camper’schen Ebene zum jeweiligen Artikulatorentyp auszurichten. Die Camper’sche Ebene ist annähernd parallel zur Okklusionsebene. Damit kann die gesamte Okklusionsebene des Oberkiefers nach dieser Tischebene ausgerichtet und gestaltet werden (Abb. 15). Das ist besonders bei Komplexversorgungen, z. B. bei der Sanierung von Abrasionsgebissen mit kompletter Okklusionsauflösung, elementar wichtig. Wonach wollen wir uns ohne Referenzebene im Artikulator orientieren? Oftmals ist dann die Tischplatte unseres Labortisches die einzig verfügbare Ebene. Doch steht der Oberkiefer unseres Patienten nach einer Gesichtsbogenregistierung niemals parallel zu unserer Labortischplatte. Die Folge ist also eine falsche Okklusionsebene, im schlimmsten Fall sind die Molaren des Oberkiefers zu lang, die Öffnungs- und Schließwinkel stimmen nicht, und es muss der Biss aufwendig nachgearbeitet oder die Versorgung neu gefertigt werden. Andernfalls löst die Natur das Problem mit Chipping oder Schmerz. Es braucht also eine Ebene, die mit der Camper’schen Ebene des Patienten übereinstimmt. Diese Ebene wird durch Planesupport visualisiert und kann, z. B. wie die bekannte Glasplatte von Prof. Gysi, für jede Form der Okklusionsgestaltung im Oberkiefer genutzt werden.

Auch im digitalen Workflow anwendbar

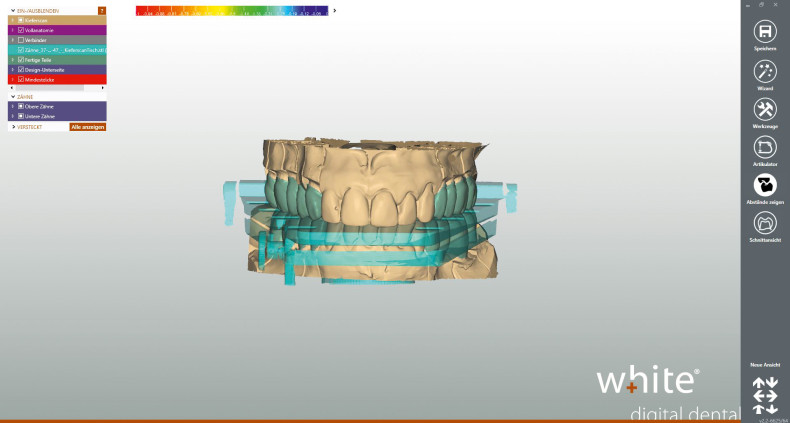

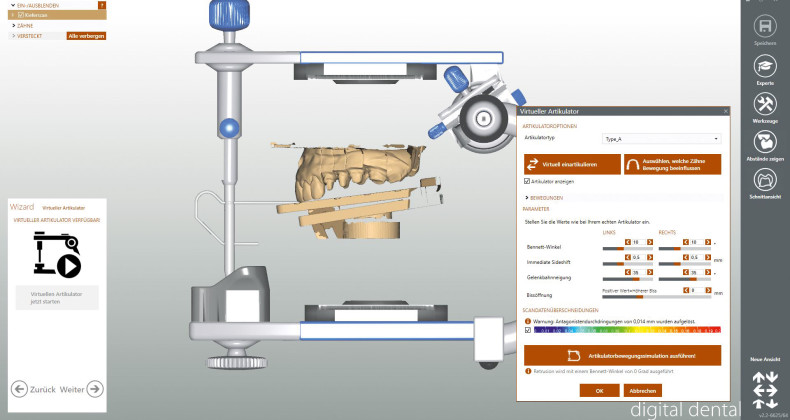

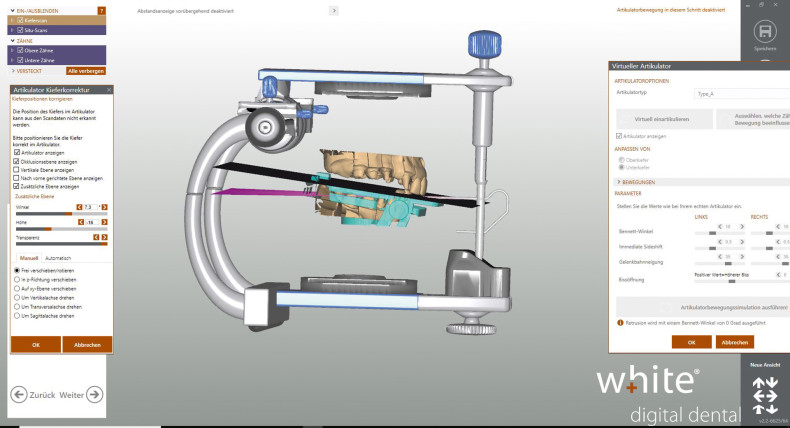

In der digitalen Welt darf das gleichzeitige Designen von Ober- und Unterkieferversorgungen als durchaus anspruchsvoll bezeichnet werden. Auch hier leistet der Planesupport gute Dienste. Der Planesupport wird im Artikulator mit dem Oberkiefermodell eingescannt und kann dann in den entsprechenden digitalen Datensatz gematcht werden. Damit ist die patientenindividuelle Camper’sche Ebene in der digitalen Welt angekommen und kann für die Okklusionsgestaltung der Oberkieferversorgung ähnlich dem Aufstellprinzip von Prof. Gysi zur Glasplatte genutzt werden. Damit sind alle Oberkieferzähne zur Camper’schen Ebene ausgerichtet. Zudem können so die beiden Kompensationskurven, Spee und Wilson, auch im digitalen Workflow beachtet und realisiert werden (Abb. 19–21).

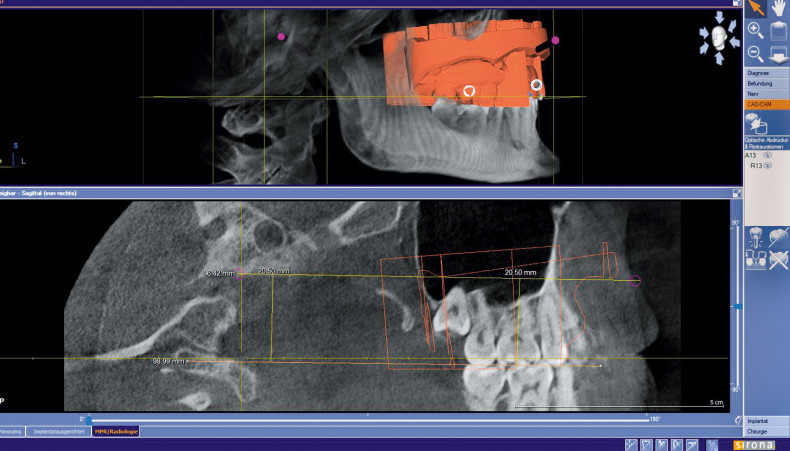

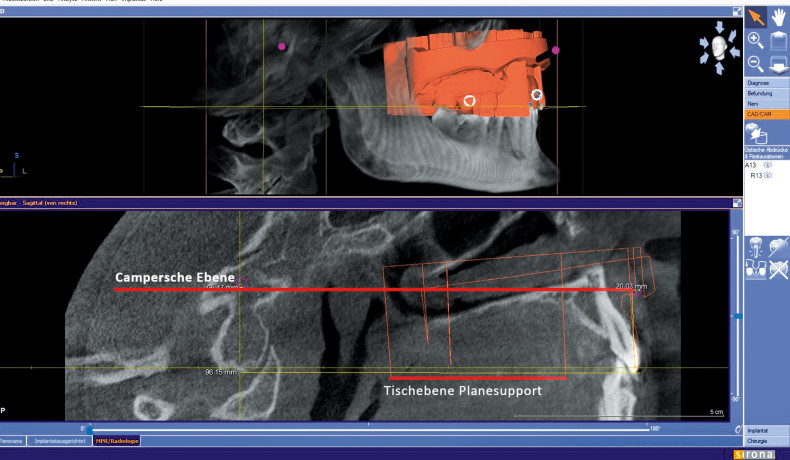

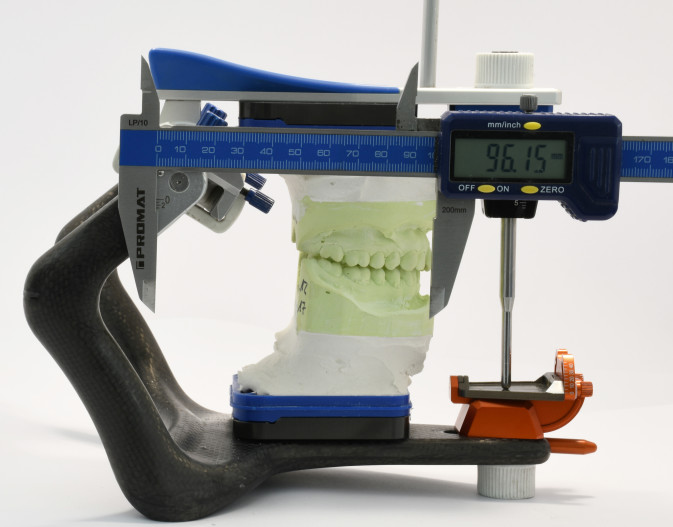

Die Position des Oberkiefermodells im Artikulator wurde zudem durch ein bildgebendes Verfahren (DVT) auf seine Richtigkeit hin überprüft. Wie in den Abbildungen 16  bis 18 sichtbar, stimmen die Abstände vom äußeren Gehörgang zu den ersten Schneidezähnen im Artikulator und im bildgebenden Verfahren überein. Zudem wurde der Planesupport mit dem Oberkiefermodell im Artikulator eingescannt und ebenfalls in das DVT eingematcht. Auch hier ist die Übereinstimmung zwischen der Camper’schen Ebene und dem Planesupport eindeutig sichtbar. Damit darf die Verlässlichkeit des Konzepts als gegeben bezeichnet werden (Abb. 16-18).

Mit dem vorgestellten Konzept lassen sich die wichtigen Parameter am Patienten in nur einem Behandlungsschritt abgreifen und verlustfrei in einen Artikulator übertragen. Die Behandlungszeit beträgt nur wenige Minuten. Das Handling ist einfach. Das System ist für alle gängigen Artikulatorentypen, die nach Patientenhorizontale oder Camper’-schen Ebene arbeiten, kompatibel. Damit ist es nun möglich, den Patienten quasi eins zu eins in unserem Artikulator zu übertragen. Mit all diesen wichtigen Informationen können wir unsere Zahnversorgungen wieder ein Stück exakter und individueller fertigen. Das bedeutet mehr Freude und weniger Frust bei unserer schönen Arbeit.

Weitere Informationen zum Konzept findet man auf der Firmenhomepage von theratecc unter dem Stichwort therafaceline.

Dieser Beirag ist in ZT Zahntechnik Zeitung erschienen.
