Einen Standpunkt haben und dennoch beweglich sein

Einen Standpunkt haben und dennoch beweglich sein

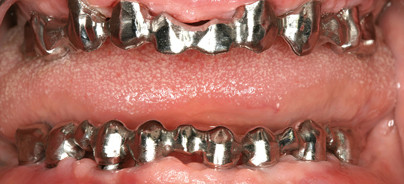

Wie viel CAD/CAM-Technologie braucht Implantatfunktion & -ästhetik wirklich?

Die dreidimensionale Bildgebung entwickelt sich in den verschiedenen Disziplinen der Zahnmedizin zunehmend zum Standard. Die digitale Volu­mentomografie (DVT) kann die Computertomografie (CT) im zahnärztlichen Indikationsspektrum weitgehend ersetzen und ermöglicht damit häufig die Vermeidung entscheidender Nachteile der CT; wie z.B. die schwierige Verfügbarkeit und die erhöhte Strahlenbelastung. Bei einem CT ist die Strahlen­dosis bis zu 40-fach höher als bei einer modernen DVT-Aufnahme. Eine Röntgenquelle, die zur Reduzierung der Strahlenbelastung mit einem Röntgenkegel arbeitet, erstellt beim DVT in nur wenigen Sekunden 200 Einzelbilder vom Kopf, den Zähnen oder den Kiefergelenken. Diese Schnitt­bilder können per Computer zu einem dreidimensionalen Digital-­Datensatz verarbeitet werden und erlauben eine 3-D-Rekonstruktion und Ansicht der Kiefer in jeder beliebigen Ebene. Um den thera­peutischen Umfang bei einer implantologischen Therapie zur Wiederherstellung der Kaufunktion genau zu bestimmen, ist es wichtig, das vorhandene Knochenangebot unter quantitativen und quali­tativen Aspekten zu evaluieren. Obwohl man über viele Jahre für die ­Implantatplanung die ­Anfertigung einer Panoramaschichtaufnahme für ausreichend hielt, tritt diese Ansicht mit zunehmender klinischer Erfahrung mit der DVT immer mehr in den Hintergrund. Einige unveröffentlichte Ergebnisse einer quan­titativen Auswertung von Volumen­tomografien, bei ausreichendem vertikalen Knochenangebot in der Panoramaschicht­aufnahme zeigten, dass in ca. 20% der Fälle überraschende Nebenbefunde im Hinblick auf die Implantatplanung gefunden werden. Der Einsatz zur Diagnostik vor operativen Eingriffen kann zur Reduktion der Invasivität und folglich zur Senkung des Komplikationsrisikos und der postoperativen Beschwerden für den Patienten führen. Daher lautet die aktuelle Empfehlung der DGZMK, dass eine computergestützte Implantatplanung auf der Basis dreidimensionaler Röntgenverfahren mithilfe der DVT durchgeführt werden sollte.

Das prothetische Ziel bestimmt  die Wege der Chirurgie


Die dentale Implantologie hat sich in den letzten Jahren nachhaltig zur funktionellen und ästhe­tischen oralen Rehabilitation durchgesetzt. Zur ­optimalen Versorgung stehen unterschiedliche ­diagnostische und therapeutische Verfahren zur Verfügung.2 Eine Technik, die präoperative Planung zu verbessern, stellt die Einbeziehung von drei­dimensionalen DVT-Aufnahmen als Implantat­planungsgrundlage dar. Die genaue Kenntnis der anatomischen Situation erlaubt es, vorhandenes Knochenangebot auszunutzen, notwendige Augmentationen vorherzusehen und anatomische Strukturen sicher zu schonen.11 Auf ein großflä­­chiges Aufklappen zur Darstellung aller anatomischen Strukturen kann oftmals im Sinne ­eines ­minimalinvasiven Be­hand­lungs­­konzeptes verzichtet ­werden.1,3,8,10  Zur   korrekten Übertragung der dreidimen­sional orientierten präimplantologischen Planung haben sich verschiedene Verfahren etabliert.14,17 Man unterscheidet dabei dynamische von statischen Verfahren. Dynamische Verfahren zeichnen sich durch die Möglichkeit einer intraoperativen Navigation aus. Diese erlauben dem Behandler, den Implantatbohrer räumlich frei zu führen, während dessen ­Position auf einem Bildschirm in Echtzeit und räumlich korrekter Relation, zu den im ­Vorfeld der OP angefertigten Bilddaten des Pa­tienten, dargestellt wird.6 Bei statischen Verfahren werden präoperativ hergestellte Bohrschablonen mithilfe von computergestützter Technik (CAS) ange­wendet.4,7,13,15,18

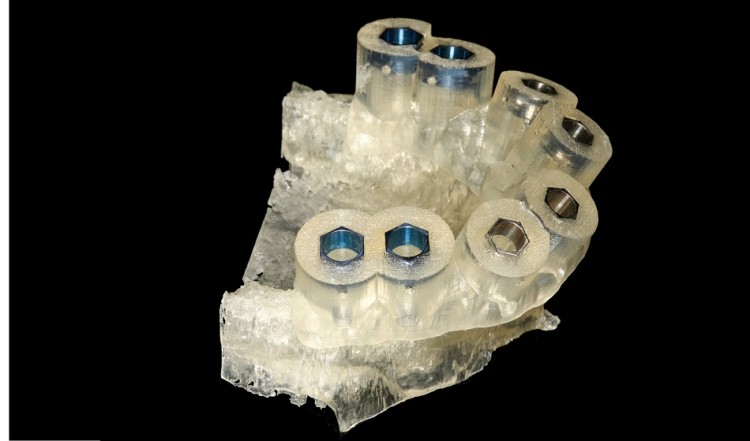

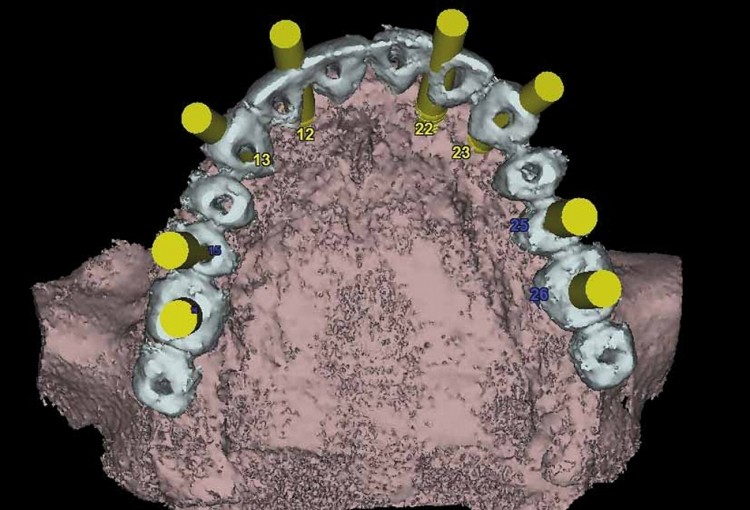

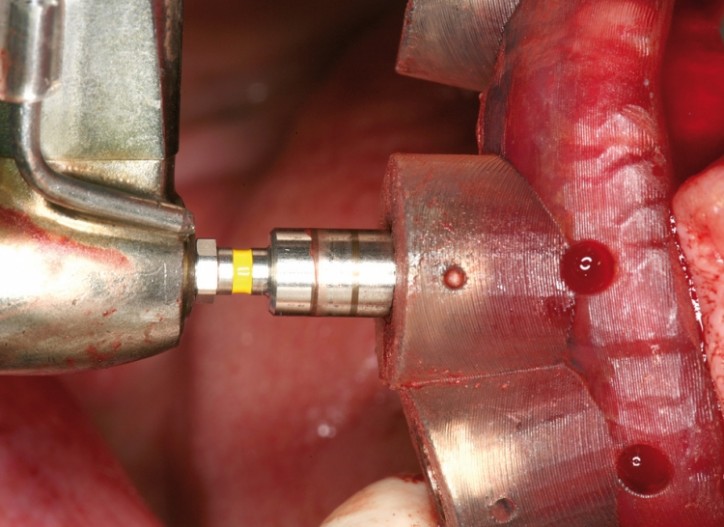

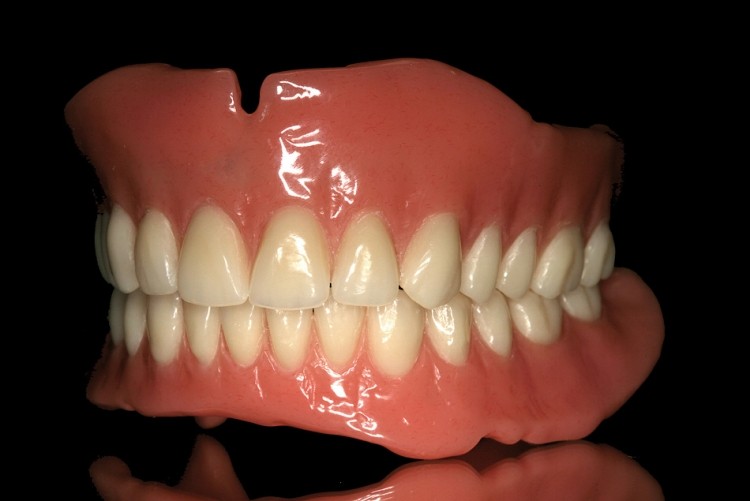

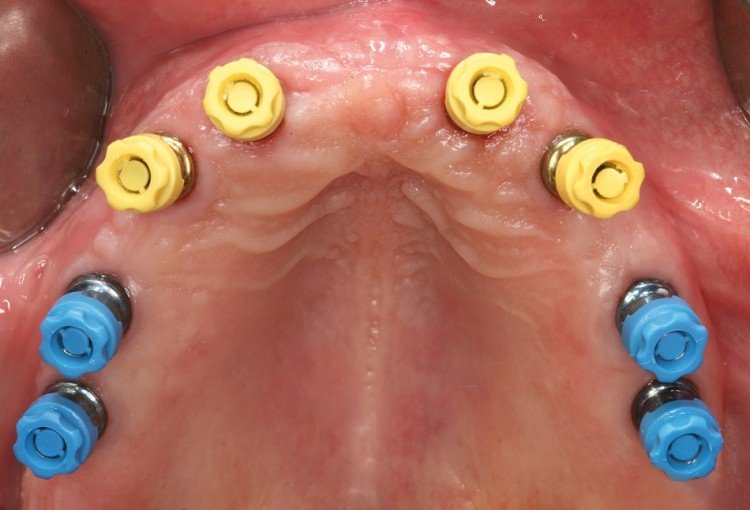

Grundlage der statischen Navigation ist eine dreidimensionale Bildgebung in Form einer digitalen Volumentomografie (DVT). Im Rahmen des Prinzips des „Backward Plannings“ legen Implantologe, ­Prothetiker und Zahntechniker zunächst über ein Wax-up die aus ästhetischer und funktioneller Sicht optimale zukünftige prothetische Versorgung fest. Diese Situation wird über eine röntgenopake Schiene festgehalten, die der Patient während einer DVT-Aufnahme trägt. Zur räumlichen Registrierung der Bilddaten mit der realen Situation werden die Schablonen entweder mit ei­nem systemspezifischen Re­ferenzkörper versehen oder ­direkt in Stereolithografie-Technik anhand der Bilddaten hergestellt. Die gewonnenen Bilddaten werden in der Regel im Dicom-Format in die Planungssoftware der entsprechenden Systeme übertragen. Diese Software erlaubt es, ­Implantate unter Berücksich­tigung der prothetisch vorgegebenen Situation und des vorhandenen Knochenangebotes optimal virtuell zu platzieren. Dabei kann auf die Ansicht der Bilddaten in drei orthogonalen Schichten axial, koronal und sagittal sowie in einer dreidimensionalen Darstellung zurückgegriffen werden. Die Positionen der virtuell inserierten Implantate können dann entsprechend der computergestützten Planung auf Bohrschablonen übertragen werden.

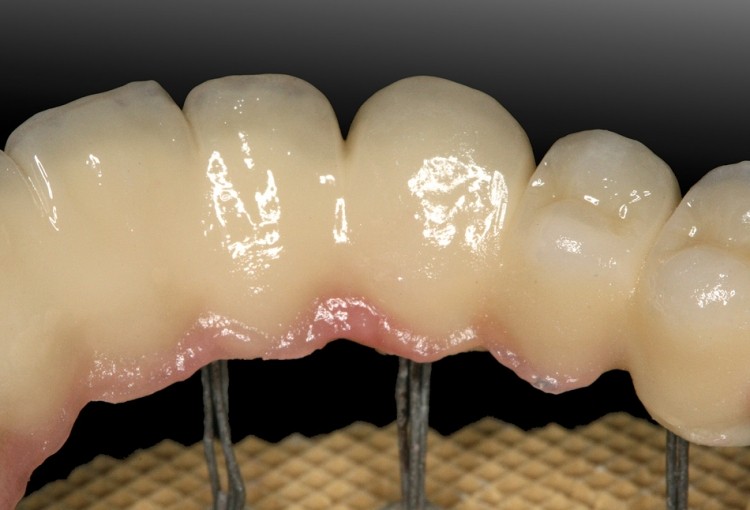

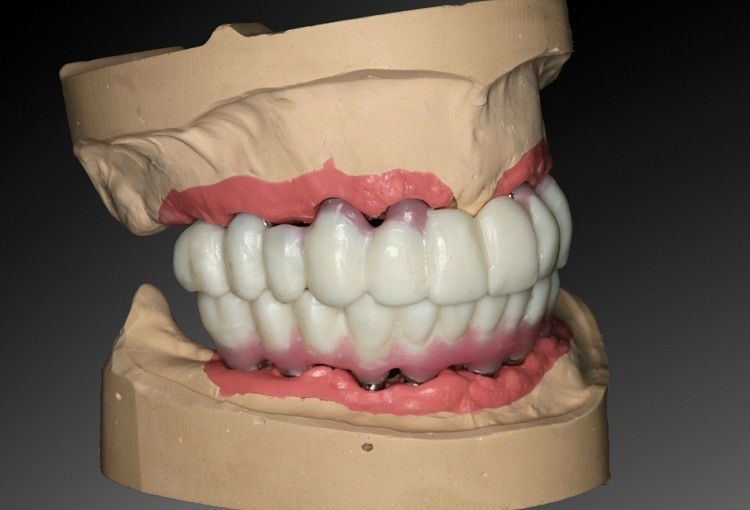

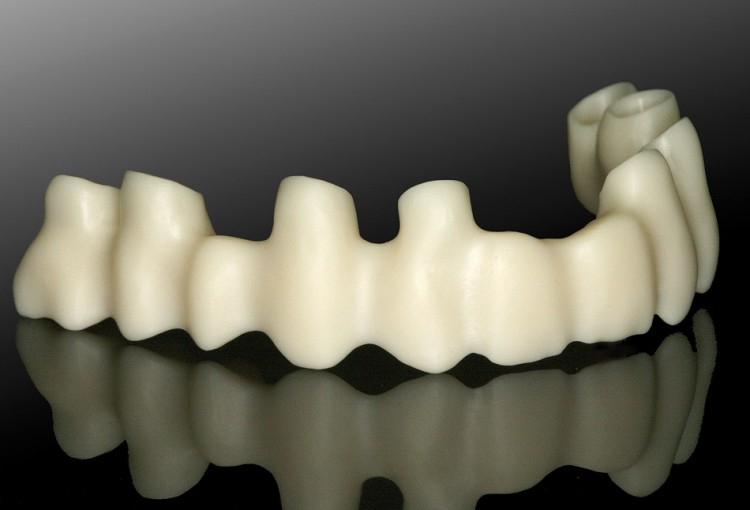

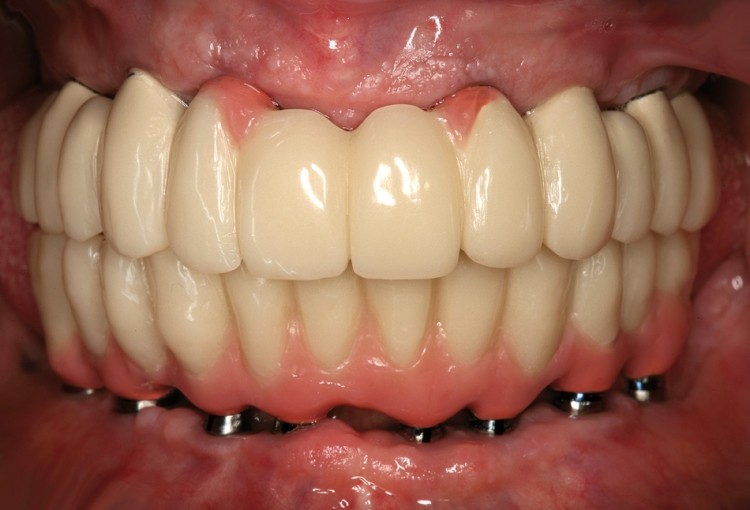

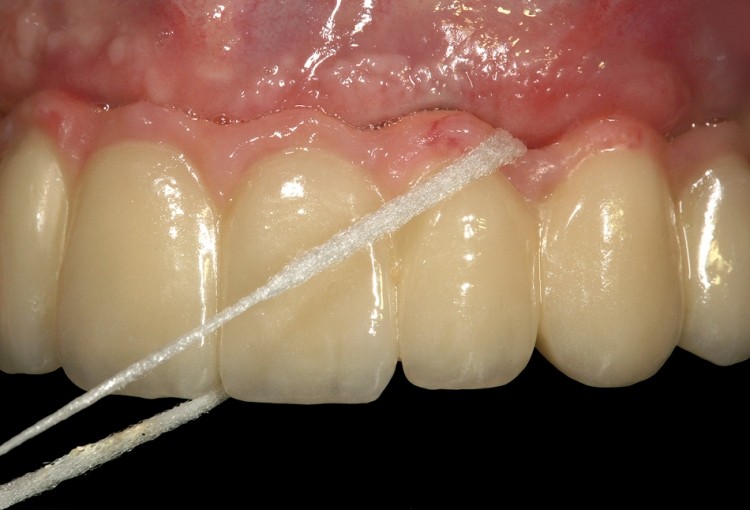

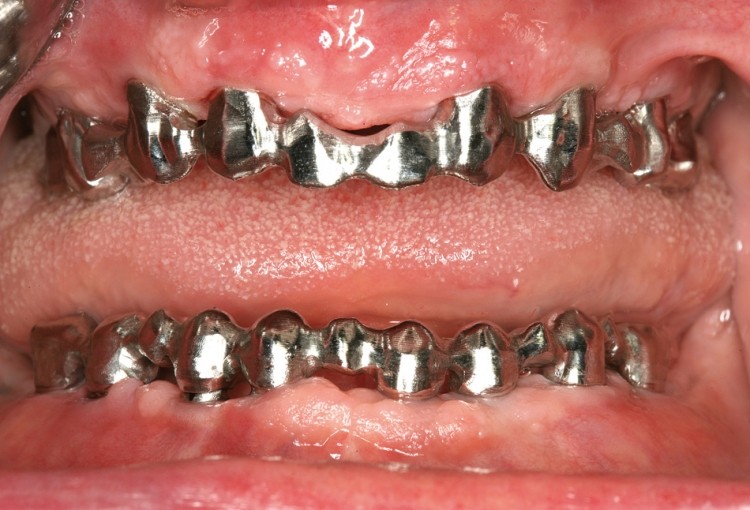

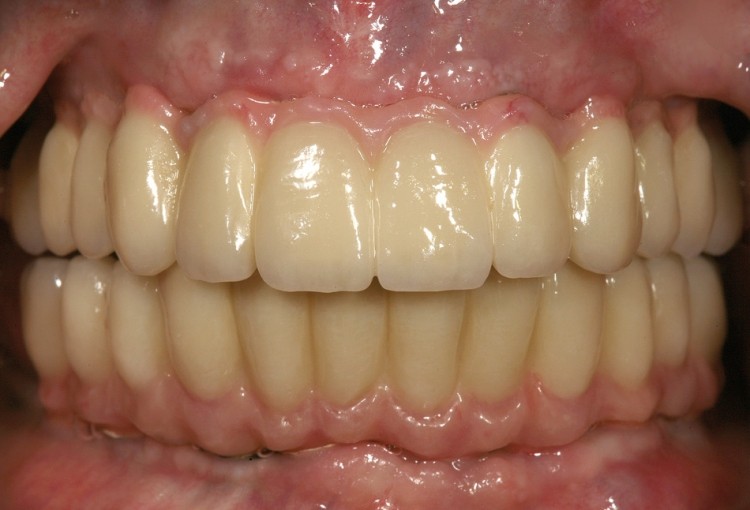

Funktionelle und ­ästhetische Integration durch Präzision


In der oralen Implantologie ist eine präzise prä­operative Planung zur Realisierung der Implantatposition aus chirurgischer und prothetischer Sicht unabdingbar. Statische, computergestützte Implan­tatplanungsprogramme ermöglichen die Einbeziehung der prothetisch angestrebten Suprakonstruktion bereits in der prächirurgischen Planungsphase. Von zentraler klinischer Bedeutung ist dabei die Übertragungspräzision von der virtuellen Behandlungsplanung am Computer auf die klinisch zu erreichende Implantatposition. In der Literatur wird die Genauigkeit statischer und dynamischer Navigationsverfahren mit 1 bis 2mm angegeben. Diese Ergebnisse beziehen sich jedoch ausschließlich auf In-vitro-Versuche mit standardisierten Modellen aus Kunststoff.12,17 Gehrke und Kalt bestätigten in ihren Studien, dass eine präzise Übertragung der virtuellen Implantatplanung auf den OP-Situs möglich ist.19 Dennoch waren auch nennenswerte Abweichungen erkennbar. Zu berücksichtigen sind dabei maximale Abweichungen in der Vertikalen von bis zu 2mm und maximale ­Winkelabweichungen von bis zu 16 Grad. Um Gefährdungen anatomischer Strukturen zu vermeiden, sollten daher Übertragungsabweichungen von 2mm in alle Richtungen in Betracht gezogen werden. Insbesondere die lokale Knochenqualität und -quantität scheinen die Abweichung von der geplanten Implantatposition zu beeinflussen. Es zeigte sich ebenfalls, dass die Übertragungsge­nauigkeit über eine zweite, schablonengeführte Implantatbettbohrung deutlich verbessert werden kann. In weiteren Studien bleibt zu klären, ob neben der hülsengeführten Implantatbettaufbereitung eine zusätzliche hülsengeführte Insertion des Implantates zu einer Erhöhung der Übertragungsgenauigkeit führen würde. Grundsätzlich gilt jedoch, dass trotz moderner virtueller Navigationsver­fahren weiterhin eine entsprechende chirurgische Ausbildung und operative Routine unabdingbar für den therapeutischen Implantatlangzeiterfolg sind. Während heute standardmäßig von der periimplantären Integration der Hartgewebe ausgegangen werden kann, stellt die ästhetische Integration des implantatgestützten Zahnersatzes sowie der umgebenden Weichgewebe häufig eine Heraus­forderung dar. Der Einsatz computergestützter Fertigungstechnologien zur Herstellung von implantatgetragenem Zahnersatz oder Teilen davon ist dabei für viele Anwender in Labor und Praxis zur Realität geworden. Neue CAD/CAM-Techniken setzen voraus, dass alle anerkannten werkstoffkundlichen sowie klinischen Präzisions- und Qualitätsanfor­derungen erfüllt und, wenn möglich, sogar ver­bessert werden. Erfolg und Aufwand sollten für den Anwender eine marktgerechte Wertschöpfung ­erbringen. Im Ge­gensatz zu vorgefertigten Implantataufbauten, die per Hand zeitaufwendig individualisiert werden müssen, ermöglichen ein- oder zweiteilige anatomische CAD/CAM-Aufbauten aus Titan oder Zirkonium eine natürliche Ausformung der periimplantären Weichgewebe unter Berücksichtigung der natürlichen Mukosatopografie und zukünftigen Kronenorientierung. Digitale Techniken ermöglichen ebenfalls die computergestützte Konstruktion und Fertigung von Brückengerüsten und Stegen mittels Frästechnik. Implantatver­sorgungen für sechs und mehr Implantate sind ­dadurch ohne Segmentierung möglich. Durch höchste Präzision in der Herstellungstechnik sollen aufwendige Nachbearbeitungsschritte, wie bei her­kömmlichen Gussverfahren, entfallen. Der klinische Fall dokumentiert die Implantatbehandlung einer unbezahnten Patientin. Von der Implantatnavigation bis zur CAD/CAM-Suprakons­truktion werden alle verfahrensrelevanten Schritte und Entscheidungskriterien beschrieben.
