Navigierte Implantation ohne ­konventionelle Abformung – Ein Case-Report

Navigierte Implantation ohne ­konventionelle Abformung – Ein Case-Report

Die präzise dreidimensionale Beurteilung der anatomischen Gegebenheiten, die vorliegende klinische Situation und die geplante prothetische Versorgung sind Grundvoraussetzungen für sinnvolles Backward Planning. Das hier beschriebene Vorgehen macht dies durch die Möglichkeit der Kombination von intraoral erfassten 3-D-Scandaten und DICOM-Datensätzen ohne konventionelle Abformung möglich.

Die Digitalisierung der Zahnmedizin erhält in immer mehr Bereichen Einzug und beeinflusst auch die Implantologie. Stand das letzte Jahrzehnt ganz im Sinne der CAD/CAM-gestützten Fertigung dentaler Restaurationen, rückte in den letzten Jahren die digitale Abformung mehr und mehr in den Fokus des zahnärztlichen und zahntechnischen Interesses.1,2

Aktuell kann der Praktiker in Deutschland auf drei Systeme zur direkten intraoralen Datenerfassung zurückgreifen, die den ersten wissenschaftlichen Publikationen zufolge das Potenzial haben, die klassische Abformung für bestimmte Indikationen ersetzen zu können. Vor dem Hintergrund der sich stetig weiterentwickelnden digitalen Zahnmedizin scheint die digitale Abformung der nächste logische und konsequente Schritt auf dem Weg zu einem vollständig digitalen Arbeitsablauf. Durch die direkte Datenerfassung im Mund kann die „analoge“ Lücke zu Beginn der hochpräzisen CAD/CAM-Fertigung geschlossen werden. Erste wissenschaftliche Untersuchungen geben einen Hinweis auf die Präzision dieser Abformmethoden und deren Vorteile und Konkurrenzfähigkeit im Vergleich zum heutigen Standard.3–5

Gegenstand aktueller Entwicklungen ist vor allem die Verknüpfung der intraoral erfassten Daten mit anderen Bereichen der Zahnmedizin, wie dem digitalen Artiku­lator, der digitalen Axiografie, einem 3-D-Gesichtsscan oder auch der digitalen Implantatplanung und -abformung. Häufig existieren, wie beispielsweise im Bereich der Implantatplanung, bereits Lösungen für einzelne Komponenten, welche in Zukunft nach und nach verschmolzen bzw. verbunden werden.

Im Bereich der Implantologie ist die prothetikorientierte Planung der Implantatposition  heute Standard. Bisher basierten das Backward Planning und die anschließende navigierte Implantatinsertion allerdings auf einer konventionellen ­Abformung. Alternativ kann dies seit einiger Zeit und für einige Indikationen auch auf Basis eines Intraoralscans erfolgen. Hierfür wird – wie im folgenden Fall dargestellt – die klinische Situation intraoral digital erfasst, eine virtuelle Krone mittels Computer Aided Designs erstellt und dieser Datensatz mit dem Datensatz eines digitalen Volumentomogramms (DVT) kombiniert. Auf der Basis der integrierten Datensätze kann die spätere Implantatposition geplant und diese in eine entsprechende Chirurgieschablone umgesetzt werden. Der vorliegende Fall stellt das Vorgehen anhand eines Implantats in Regio 36 exemplarisch mittels „CEREC meets GALILEOS“-Technologie dar.

Fallbeschreibung


Der Patient stellte sich nach Extraktion des Zahnes 36 in der Poliklinik für Zahnärztliche Prothetik der LMU München vor. Nach ausführlicher Befunderhebung, Beratung über mögliche Behandlungsalternativen und Aufklärung entschied sich der Patient neben ­weiteren restaurativen Maßnahmen (Inlay in Regio 35
und 37) für eine implantatgetragene Krone in Regio 36. ­Abbildung 1 stellt den Ausgangsbefund des Unterkiefers dar. Eine Augmentation wurde vom Patienten strikt abgelehnt.

Aufgrund des starken Würgereizes des Patienten sowie dem Wunsch nach höchster Sicherheit, kurzen Ausfallzeiten und minimaler Einschränkungen während und nach der Implantation entschied sich das Team in Absprache mit dem Patienten für ein Backward Planning durch die Kombination von Intraora­l­scan und DVT. Die Intraoralscans wurden mittels CEREC AC bluecam (Sirona Dental Systems, Bensheim), das DVT mithilfe des GALILEOS (Sirona Dental Systems, Bensheim) durchgeführt.



Vorgehen


1. Dreidimensionale röntgenologische Bildgebung mittels DVT

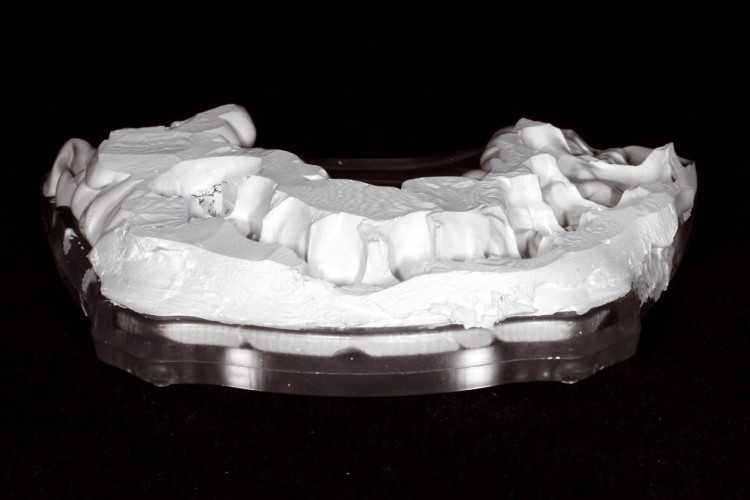

Zunächst erfolgte die dreidimensionale Bildgebung mittels GALILEOS DVT (Sirona Dental Systems, Bensheim). Zur späteren Referenzierung wurde während der Erstellung des DVTs eine standardisierte Röntgenschablone (SICAT, Bonn) mit Referenzkugeln mittels Bissregistratmaterial (Futar Scan, Kettenbach, Eschenbach) am Unterkiefer des Patienten befestigt (Abb. 2).

2. Intraoralscan zur Implantationsplanung

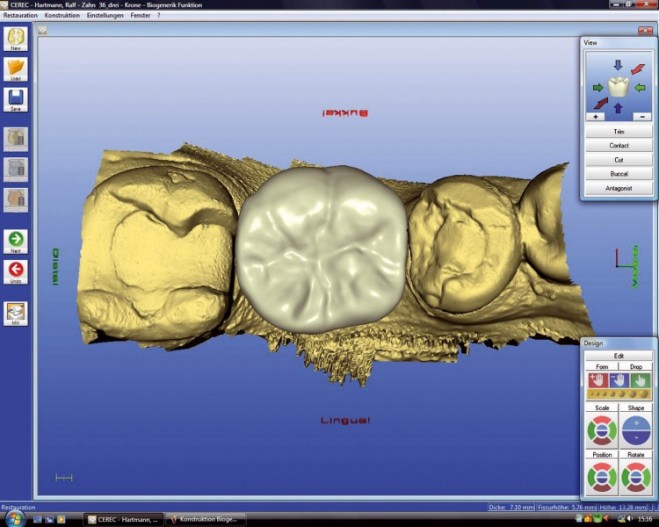

In selber Sitzung erfolgte ein Intraoralscan des zweiten und dritten Quadranten inklusive Vestibulärscan zur Zuordnung der Modelle von OK und UK. Auf Basis dieses virtuellen Modells konnte dann die Konstruktion einer vorläufigen Krone im Bereich 36 stattfinden (Abb. 3). Dieser Datensatz wurde anschließend exportiert, um mittels der Implantatplanungssoftware kombiniert zu werden.

3. Intraoralscan Gesamtkiefer

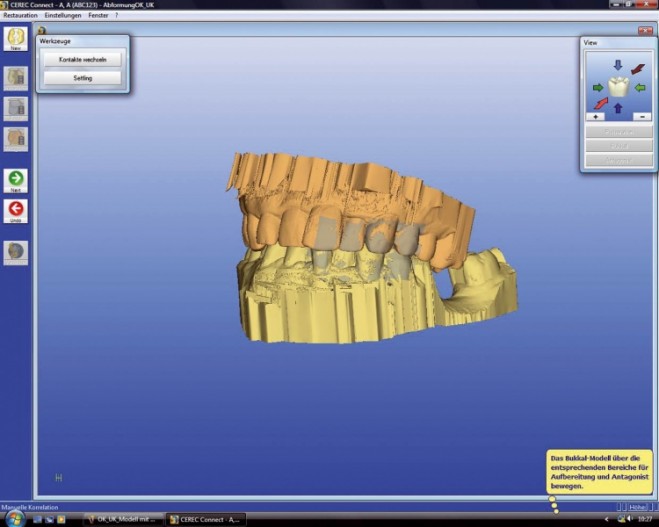

Da die Herstellung einer Bohrschablone zur navigierten Implantatinsertion ein physisches Modell erfordert, erfolgte ein weiterer Intraoralscan des gesamten Ober- und Unterkiefers (Abb. 4). Dieser wurde anschließend per Online-Portal ­Cerec Connect zunächst an das ­Labor der Poliklinik für Zahnärztliche Prothetik der LMU München übermittelt, um von dort aus ein entsprechendes stereolithografisch gefertigtes Modell (SLA-Modell) zu bestellen.

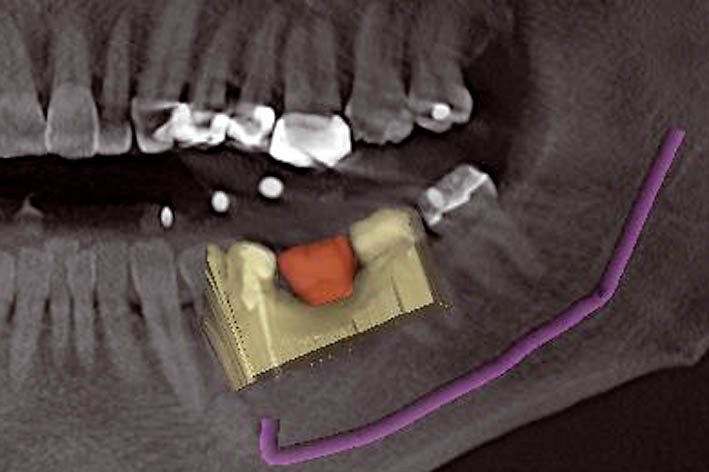

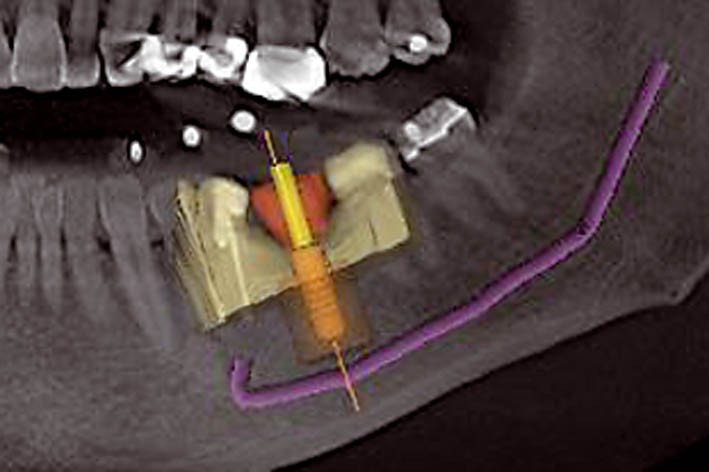

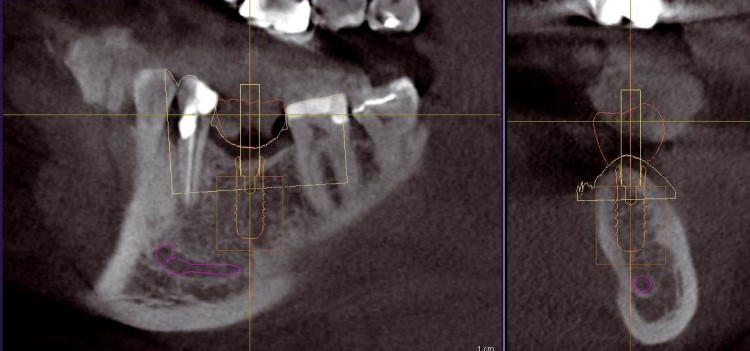

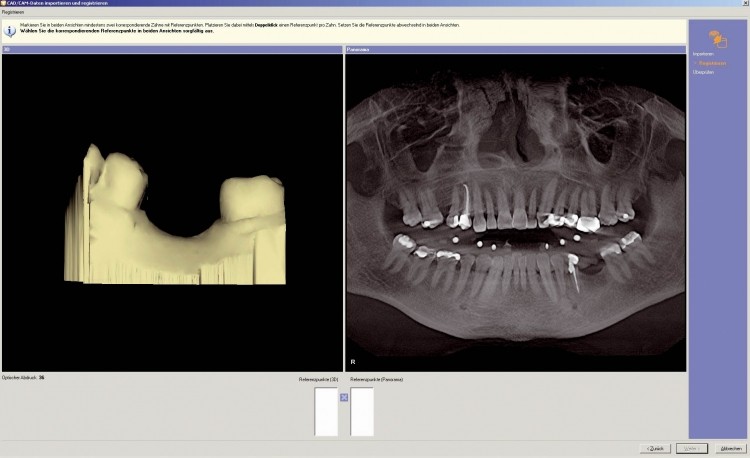

Parallel zur zentralen Herstellung des SLA-Modells erfolgte die digitale Implantatplanung mittels der Implantatplanungssoftware SICAT Implant (SICAT, Bonn). Hierzu werden sowohl der DICOM-Datensatz des DVTs als auch der CAD-Datensatz des CERECs in die Implantatplanungssoftware eingelesen. Mittels Markierung der Nachbarzähne werden anschließend beide Datensätze überlagert und fusioniert (Abb. 5 und 6). Auf dieser Basis kann nun, entsprechend der knöchernen und prothetischen Vorgaben, unter Einhaltung der entsprechenden Sicherheitsabstände das Backward Planning erfolgen (Abb. 7). Durch den exakt dargestellten Gingivaverlauf lässt sich die Weichgewebesituation gut abschätzen und ermöglicht eine präzise Planung der Durchtrittsstelle (Abb. 8).

Im vorliegenden Fall entschied sich das Behandlerteam für die navigierte Insertion eines Straumann Standard-Implantats mit 4,8mm Durchmesser (Straumann Guided Surgery, Straumann, Freiburg). Nach Abschluss der Planung wurden die Planungsdaten auf CD gebrannt und zusammen mit stereolithografischem Modell, Röntgenschablone und Bestellformular an die Firma SICAT versandt.

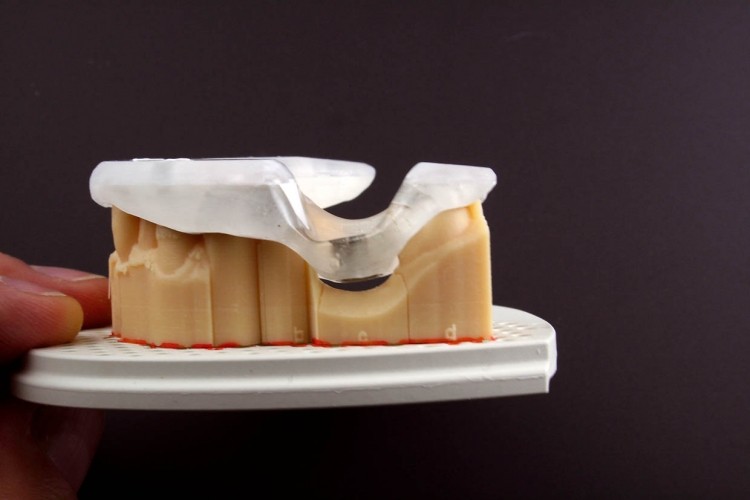

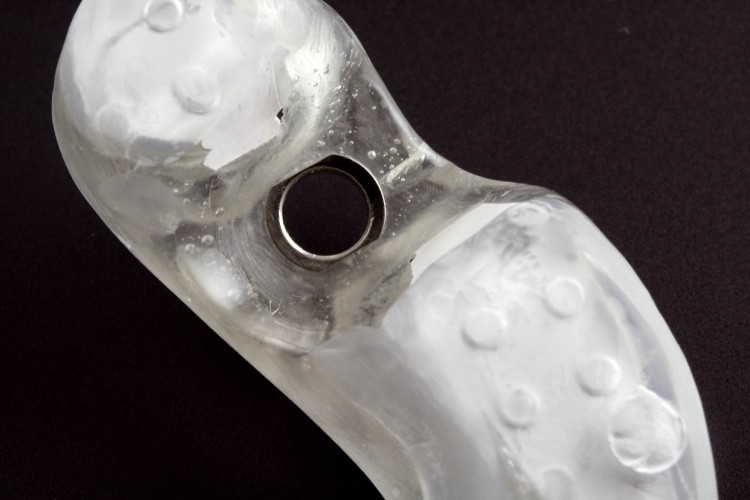

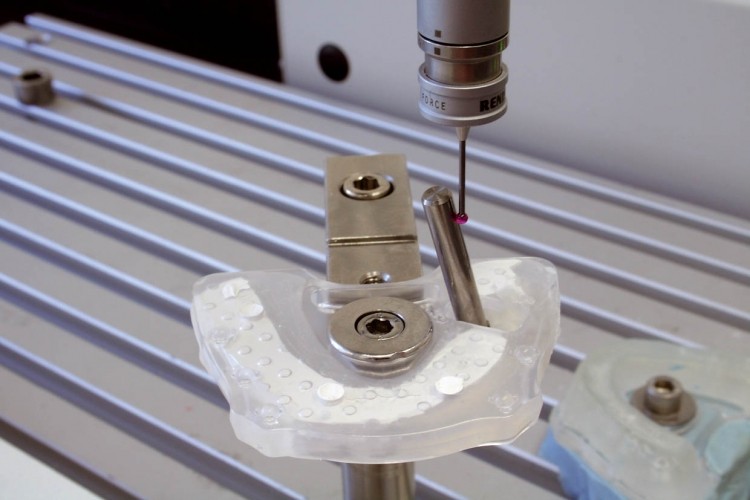

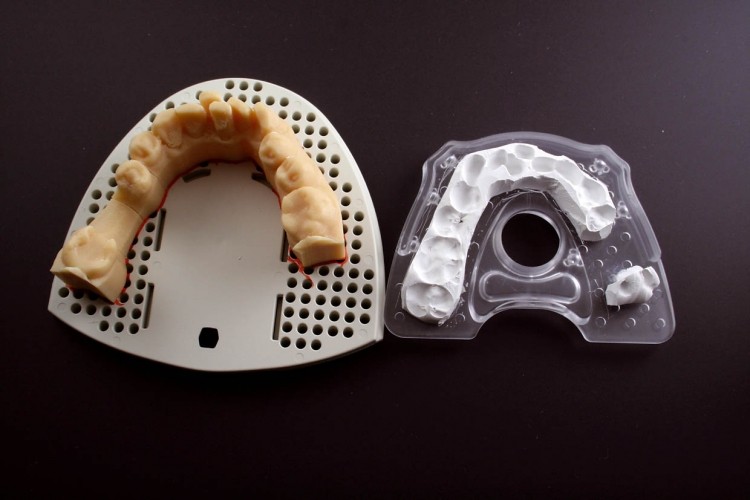

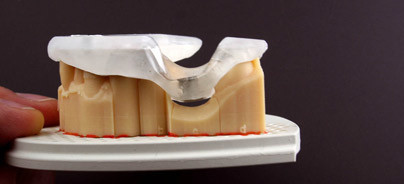

Dort erfolgte auf Basis der Planungsdaten die Umarbeitung der Röntgenschablone in die Bohrschablone (Abb. 9 bis 11). Diese wird mittels Abtastung kontrolliert, um die vom Hersteller garantierte apikale Fertigungsgenauigkeit von 500µm am apikalen Ende des Implantates zu gewährleisten (Abb. 12).

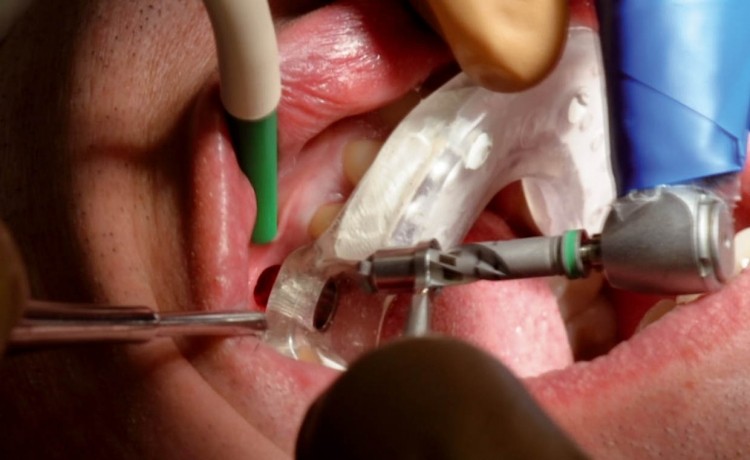

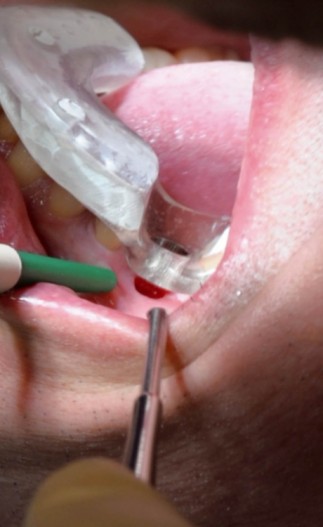

Zusammen mit der Bohrschablone erhielt das Behandlerteam ein Chirurgieprotokoll, das die zu verwendenden Bohrer und Hülsen vorgibt. Um ein minimalinvasives Vorgehen zu gewähren, wurde auf die Präparation eines Mukoperiostlappens verzichtet und der Zugang zum Knochen mittels Schleimhautstanzung gewählt (Abb. 13). Anschließend erfolgte die Aufbereitung des Implantatbettes mit dem Guided Surgery System der Firma Straumann entsprechend dem durch SICAT gelieferten Chirurgieprotokoll (Abb. 14). Abbildung 15 und 16 zeigen das Implantat direkt nach Insertion einmal ohne und einmal mit Einheilkappe. Während der zehnwöchigen Einheilzeit wurden die Nachbarzähne mit chairside gefertigten Inlays versorgt (Abb. 17). Anschließend konnte die definitive Versorgung des Implantates erfolgen. Dies musste noch auf Basis einer herkömmlichen Abformung geschehen, da das intraorale Scannen von Implantaten technologisch zwar möglich, jedoch momentan noch nicht vom Hersteller freigegeben ist.

Diskussion


Die digitale Implantatplanung mittels dreidimensionaler Röntgendiagnostik basiert heute zumeist noch auf einer herkömmlichen Abformung. Auf dem resultierenden Gipsmodell wird dann im zahntechnischen Labor nach einem Wax-up eine röntgenopake Schablone hergestellt, welche der Patient während des DVTs oder CTs im Mund trägt. Schwierigkeiten können bei diesem Vorgehen vor allem durch mögliche Patientenbewegung und somit Verwackelungen während des DVTs auftreten. Zudem können Schwierigkeiten durch die noch insuffiziente Darstellung des Weichgewebeverlaufs entstehen.
Die Planung der späteren Implantatposition auf der Basis von Scandaten der klinischen Situation wurde bereits vor einigen Jahren beschrieben. Allerdings handelte es sich hierbei um Daten von extraoral digitalisierten Gipsmodellen.

Wirklich interessant wird es für Behandler und den Patienten nun, wenn ein Intraoralscan mit den DICOM-Daten aus CT oder DVT, wie im vorliegenden Fall, fusioniert werden kann. Hierdurch ergeben sich eine Reihe von Vorteilen: Zunächst entfällt eine herkömmliche Abformung und die Modellherstellung mit den entsprechenden potenziellen Fehlerquellen sowie die aufwendige zahntechnische Herstellung der „Röntgenschablone“. Hierdurch lässt sich neben dem erhöhten Patientenkomfort auch die Anzahl notwendiger Behandlungssitzungen verringern. Daneben bietet das navigationsgestützte Implantieren weitere Vorteile, wie erhöhte Sicherheit, vorhersagbare Funktion, Ästhetik und minimalinvasives Vorgehen durch „flap-less“ Operationstechnik. Dies bedingt wiederum weniger Wundschmerz und kürzere Ausfallzeiten für den Patienten. Die scharfe Zeichnung und wesentlich genauere Aufnahme des Gingivaverlaufs durch den importierten Intraoralscan erlaubt es zudem, das Durchtrittsprofil des Implantats in der Planungsphase besser zu beurteilen. Die Verwackelungsfreiheit der DVT-Aufnahme kann durch den Behandler anhand der Form der Referenzkugeln der Röntgen­schablone beurteilt werden. Weiterhin ist für eine präzise 3-D-Planung der exakte Sitz der Schablone im Mund des Patienten während der Bildgebung und der folgenden Operation unbedingte Voraussetzung.

Momentan wird für die Herstellung einer Chirurgie­schablone für die navigierte Implantation noch ein physisches Modell benötigt, das zumeist durch eine konventionelle Abformung entsteht. Der vorliegende Fall verwendet hier stattdessen ein nach intraoraler digitaler Abformung hergestelltes stereolithografisches Modell (SLA-Modell), um gänzlich auf eine konventionelle Abformung verzichten zu können.

Wünschenswert wäre für den Kliniker die Herstellung der Bohrschablonen gänzlich ohne physisches Modell. Dies würde zu einer weiteren Optimierung und Vereinfachung des Vorgehens führen. Weiterentwicklungen in dieser Hinsicht sind laut Hersteller (SICAT, Bonn) bereits im Gange. ­Zusammenfassend lässt sich festhalten, dass der Weg zum navigiert gesetzten Implantat heute durch die Kombination von Intraoralscan, DVT und SLA-Modell ohne konventionelle Abformung möglich ist.
