Externe Sinusbodenelevation mit gleichzeitiger Implantation

Externe Sinusbodenelevation mit gleichzeitiger Implantation

Rupturen der den Sinus maxillaris auskleidenden respirativen Schleimhaut gehören zu den häufigeren Komplikationen einer Sinusbodenelevation (Schwartz-Arad, Herzberg et al., 2004; Barone, Santini et al., 2006). Trotz einer Vielzahl von minimalinvasiven Techniken, die in den letzten Jahren entwickelt wurden, um genau diese Verletzungen zu vermeiden, lassen sich Vorschädigungen des respirativen Epithels durch Narbenbildung, allergische Reaktionen oder chronische Entzündungsvorgänge nicht ausschließen. Durch diese Veränderungen stellt sich die Schleimhaut häufig sehr fragil dar, sodass Verletzungen bei der Verlegung leicht eintreten. Neben den komplizierten Fibrin-Klebe- oder -Naht­verschlusstechniken haben sich besonders im Handling deutlich leichtere Deckungsmethoden durch verschiedene Membrantypen durchgesetzt.

Doch welche Auswirkungen diese Reparaturen der respirativen Schleimhaut auf den Heilungsprozess und insbesondere auf die Osseointegration des Implantats haben, wird nach wie vor kontrovers diskutiert. Etliche Studien beobachteten eine signifikante Reduktion der Osteoneogenese im Augmenta­tionsraum (Nolan et al., 2014; Oh et al., 2011; Proussaefs et al., 2003), während zahlreiche andere Studien keinen Einfluss auf das Heilverhalten feststellen konnten (Kim et al., 2016; Karabouda et al., 2006; Schwartz-Arad et al., 2004).

Die Deckung eines Risses oder einer Ruptur der Schneider’schen Membran läßt sich am leichtesten mit einer resorbierbaren Barrieremembran bewerkstelligen. Dazu werden bis heute am häufigsten xenogene Kollagenmem­branen verwendet, welche gute Resultate erzielen, jedoch in der Handhabung aufgrund der fehlenden Stabilität nicht immer ganz einfach sind. Quervernetzte Kollagenmembranen haben hier schon eine deutliche Verbesserung gezeigt. Eine deutliche Vereinfachung zeigen jedoch vollsynthetische Polylactid-Bilayer-­Membranen. Diese sind in sich steif, bei Zimmertemperatur sogar schwer deformierbar, bei Körpertemperatur jedoch sehr gut adaptierbar. Neben der Deckung des Defektes der respirativen Schleimhaut bietet dieser Membrantyp so auch zusätzliche Stabilität im Augmentationsgebiet. Dies vereinfacht zum einen die weitere Verarbeitung, Einbringen von Knochenersatzmaterial und Implantatinsertion, reduziert zudem allerdings auch noch mögliche Störungen der Knochenheilung durch Mikrobewegungen des Implantats, wie sie zum Beispiel auftreten, wenn sich Pa­tienten während der ersten 14 Tage nach dem Eingriff nicht an die Vorgaben des MAV-Protokolls halten.

Der folgende Patientenfall zeigt die Vorteile einer rein synthetischen Stabilisierungs- und Barrieremembran auf Polylactidbasis (Sunstar Guidor® Matrix Barrier®) bei einer externen Sinusboden­elevation.

Ausgangssituation

Die 54-jährige Patientin stellte sich mit einer Schaltlücke Regio 16 in unserer Praxis vor. Der Zahn wurde bereits 2009 extrahiert. Nach ausführlicher Beratung folgten wir dem Wunsch der Patientin nach einer Einzelzahnversorgung und entschlossen uns zu einer implantat­getragenen Neuversorgung.

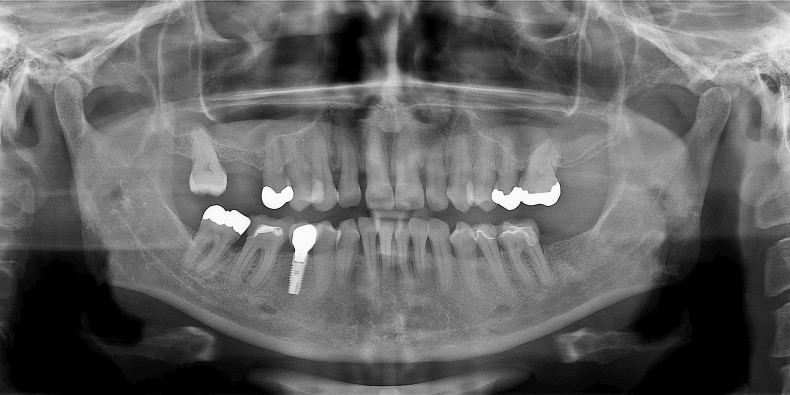

Bereits das Orthopantomogramm der Ursprungssituation zeigte ein vermindertes Knochenangebot, was eine Sinus­bodenelevation unumgänglich machte (Abb. 1).

Operationsvorbereitung

Zunächst erfolgte zur Reduktion der pathogenen bakteriellen Mundflora eine ausführliche Dentalhygiene. Um die Planung des Eingriffs so genau wie möglich durchführen zu können, wurde zur eindeutigeren Diagnose der Knochenverhältnisse ein Dental-CT angefertigt.

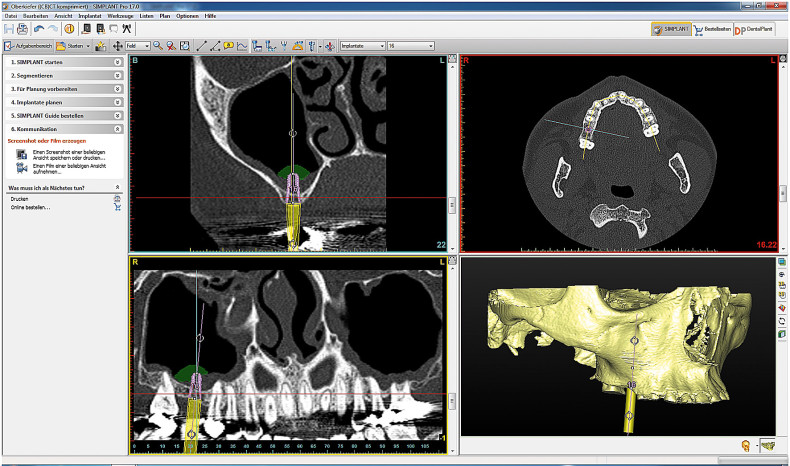

Die Aufbereitung des Bildmaterials  im DICOM-Format erfolgte mit der Software Simplant® Pro der Firma Dentsply Materialise® und ergab Regio 16 eine Restknochenstärke von etwa 3,8 mm (Abb. 2). Über den ge­samten Boden beider Kieferhöhlen erstreckte sich eine Schwellung der respiratorischen Membran, eine dentogene Ursache war jedoch klinisch und radiologisch nicht auszumachen. Der nasale Zugang des rechten Sinus maxillaris zeigte eine leichte Verengung des Ostium naturale, während der Zugang linksseitig voll­ständig frei war. Zur Abklärung einer eventuellen akuten Infektion oder einer chronischen Sinusitis überwiesen wir die Patientin an einen Hals-Nasen-Ohren-Arzt. Der nasale Abstrich ergab keine virale oder bakterielle Besiedelung, die Schwellung wurde seitens des Kollegen einer vorher bestandenen Sinusitis oder einer allergischen Reaktion zugeordnet, eine Einschränkung für einen Eingriff wurde nicht erkannt.

Operationsverlauf

Der Eingriff erfolgte in Lokalanästhesie. Zunächst bildeten wir mittels eines nach palatinal verlagerten Krestalschnittes mit vertikalen Entlastungsinzisionen einen Mukoperiostlappen. Die Fenestrierung durch die vestibuläre Knochenwand des Sinus maxillaris, kranial der Regio 16 erfolgte mit dem SL1-Aufsatz für das Piezotome® (Acteon Satelec®) (Abb. 3), wir legten die Schnittführung dabei in einer nach kaudal abgeflachten Ellipse.

Mit dem SL3-Aufsatz (Elefantenfuß) lösten wir die Schneider’sche Membran vorsichtig zirkulär von den Schnittkanten (Abb. 4) und den frei­präparierten Knochendeckel von der Schleimhaut ab. Die Schleimhautdeckel wurden von Weichgeweberesten befreit und in Kochsalzlösung gelagert. Die Elevation der Membran erfolgte mit piezoelektrischen Aufsätzen und Hand­instrumenten (Abb. 5). Obwohl durch die oszillierende Schwingung der Aufsätze, welche sowohl die Membran bewegen kann als auch den Kavitationseffekt durch Vernebeln der eingesetzten Kühlflüssigkeit auslöst, ein sanftes Ausstreichen genügt, um die Membran sehr leicht bewegen und einen Hohlraum schaffen zu können, kam es zu einer Ruptur der Schleimhaut. Diese ist wahrscheinlich auf eine Vorschädigung der respiratorischen Membran durch frühere Entzündungen und die folgende Bildung von Narbengewebe zurückzuführen.

Der im Durchmesser etwa 3–4 mm große Riss wurde mit einer Bilayer-­Polylactidmembran (Sunstar Guidor® Matrix Barrier®, 15 x 20 mm) abgedeckt (Abb. 6–8). Um die Dichtigkeit der gedeckten Schneider’schen Membran zu über­prüfen, befüllten wir den geschaffenen Raum drucklos mit Kochsalzlösung. Die Vorbohrungen für das zu inserierende Implantat konnten so durch die vestibuläre Fenestrierung und die schützende Aufdoppelung der Schneider’­schen mit der sehr stabilen Polylactidmembran unter Sicht gesetzt werden (Abb. 9). Tiefenmessungen sind leicht mit den dem Implantatset bei­liegenden Sonden oder einer Parodontalsonde möglich (Abb. 10).

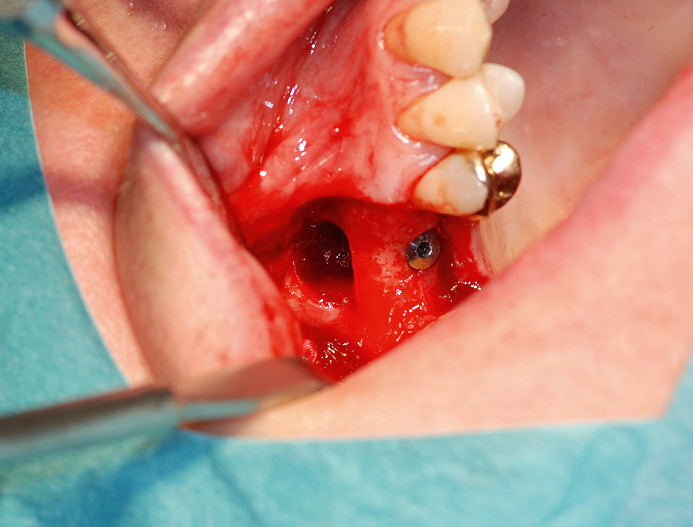

Wir inserierten ein Implantat der Größe 4,5 x 9 mm Regio 16 (Dentsply Implants® Astratech Osseo­Speed TX®). Die Primärstabilität des Implantats konnte trotz einer re­duzierten Rest­knochenstärke von nur knapp 4 mm durch die intakte und stabile doppelte Kompakt­­a krestal und am Kieferhöhlenboden bei etwa 30 Ncm als gut be­wertet werden (Abb. 11).

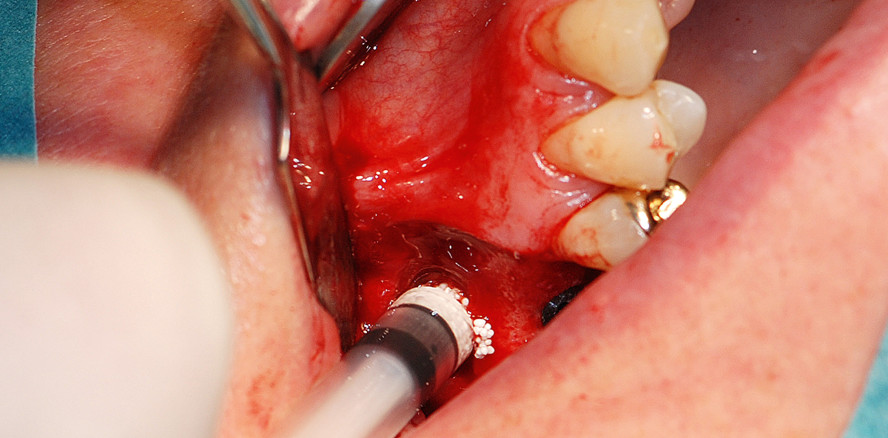

Wir befüllten den Hohlraum mit einer Applikationskanüle à 400 ml GUIDOR easy-graft® classic der Körnungsgröße 500–1.000 µm, welches mit Bio-Linker aktiviert wurde und somit einen festen, stabilen, unbeweglichen Verbund erreichte (Abb. 12). Das Befüllen erfolgte direkt aus den Applikationskanülen und somit vollkommen steril; durch sanftes Ausstreichen in den Hohlraum erreichten wir während der vorgegebenen Verarbeitungszeit eine gute Verteilung, ohne die Schneider’sche Membran dabei zu verletzen (Abb. 13).

Ein vollständiges Auskleiden des geschaffenen Hohlraums mit Ersatz­material wird häufig diskutiert, ist allerdings nach heutigem Wissensstand nicht notwendig, da die Einblutungen aus dem umgebenden Operationsfeld die Hohlräume ausfüllen und in der Folge zu Knochen umgebaut werden.

Nach wenigen Minuten war das Sunstar GUIDOR easy-graft® vollständig durchgehärtet und nicht mehr beweglich. Diese Stabilisierung des Augmentations­bereichs bringt etliche Vorteile. Neben der Umfassung der inserierten Im­plantate und der festen Lagerung der Schneider’schen Membran reduzieren sich auch die bekannten Risiken in den ersten Wochen des Heilungsverlaufes, die mithilfe des MAV-Protokolls ver­mieden werden sollen. Vor allem durch auf die Nasennebenhöhlen ausgeübten Druck, wie zum Beispiel durch heftiges Niesen oder versehentliches Schneuzen, kann es zu postoperativen Rup­turen der Nebenhöhlenschleimhaut kommen. Durch die flächige Verteilung eventuell auftretender Kräfte auf dem in sich stabilen Ersatzmaterial in Verbindung mit der sehr stabilen Polylactidmembran, statt punktueller Belastung auf dem Implantat-Apex bei beweglichen Granulaten oder Eigenknochen­spänen, kann dieses Phänomen vermieden werden. Den vestibulären Knochen­deckel legten wir an seine ursprüngliche Position zurück (Abb. 14).

Der gesamte Eingriffsbereich wurde in der Folge mit Gore-Tex®-Nähten der Stärke 5/0 spannungsfrei vernäht (Abb.15). Die abschließende radiologische Aufnahme zeigt das Ergebnis des gesamten Eingriffs (Abb. 16).

Nachbehandlung

Postoperativ verordneten wir dem Pa­tienten ein zweiwöchiges Schneuz­verbot, als Begleitmedikation Anti­biose (Clinda-saar® 600 mg) für sieben Tage und abschwellende Nasentropfen (nasic®) für insgesamt 14 Tage. Die erste Kontrolle erfolgte am nächsten Tag (Abb.17), die Nahtentfernung zehn Tage postoperativ (Abb.18).

Medikation

Der Eingriff erfolgte in Lokalanästhesie mit etwa 4 ml Ultracain® D-S forte (Sanofi-Aventis®). Als antibiotische Abdeckung für den Eingriff verwendeten wir Clindamycin 600 mg, Gesamtmedikation über sieben Tage, zwei Tabletten pro Tag. Zusätzlich wurden nasic® abschwellende Nasentropfen der Firma Novartis® über einen Zeitraum von 14 Tagen verordnet. Als Analgetikum wurde Ibuprofen 600 mg, einzunehmen bei Bedarf, verschrieben.

Definitive Versorgung

Sechs Monate postoperativ stellte sich die Patientin zur Freilegung erneut vor. Die radiologische Kontrolle ergab ein stabiles Neuknochenwachstum mit einer Umfassung des Implantats bis zur apikalen Spitze (Abb. 19, 20). Die Freilegung erfolgte mittels eines Dio­denlasers. Bereits beim Einbringen des Healing-Abutments stellte sich die umgebende keratinisierte Schleimhaut stabil und reizlos dar (Abb. 21). Nach einer Woche Heilphase (Abb. 22, 23) erstellten wir die definitive Versorgung im CAD/CAM-Verfahren zweiteilig (Dentsply Sirona® Cerec® AC Bluecam) mit einem verschraubten, auf einer Titanklebebasis verklebten Zirkoniumdioxid-Keramikabutment (Dentsply Sirona® TiBase, Dentsply Sirona® InCoris ZI meso) und passender verklebter Aluminiumoxid-Keramikkrone (Vitablocs® Mark II) (Abb. 24, 25).

Hinweis

Verwendete Materialien:
Sunstar® GUIDOR®: easy-graft® 400 classic
Dentsply Implants®: Osseo­Speed® TX 4,5 x 9 mm
Sunstar® GUIDOR®: Matrix Barrier® Membran, 15 x 20 mm
Gore®: Gore-Tex® Nahtmaterial Stärke 5/0
Dentsply Sirona® TiBase®, InCoris® ZI meso
Vitablocs® Mark II®
Kuraray® Panavia® SA Cement

Der Beitrag ist in der ZWP Zahnarzt Wirtschaft Praxis 1+2/2018 erschienen.
