Jeder Zahnarzt kennt das Problem des kollabierenden Weichgewebes bei Implantaten, welches beim Herausnehmen oder Einsetzen der Einheilkappen oder Abutments auftritt. Der vorliegende Patientenfall beschreibt den Behandlungsablauf einer Frontzahnimplantation, wobei dieser Effekt vollständig umgangen wird. Dadurch eignet sich das Vorgehen als minimalinvasive Strategie gerade im ästhetisch sensiblen Frontzahnbereich.

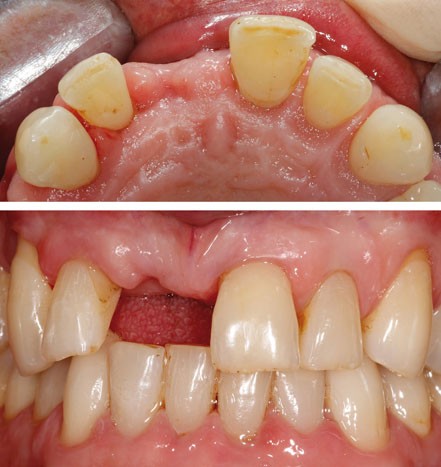

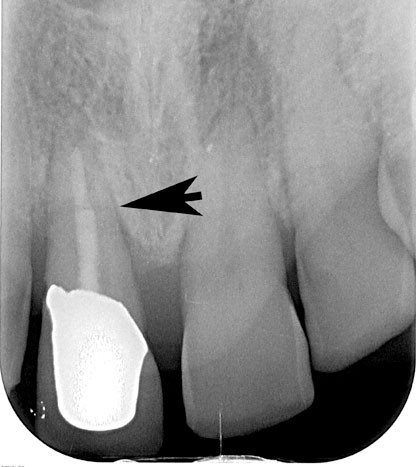

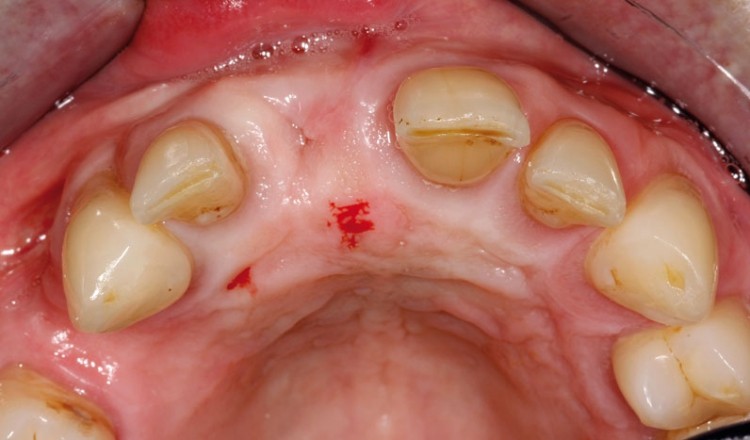

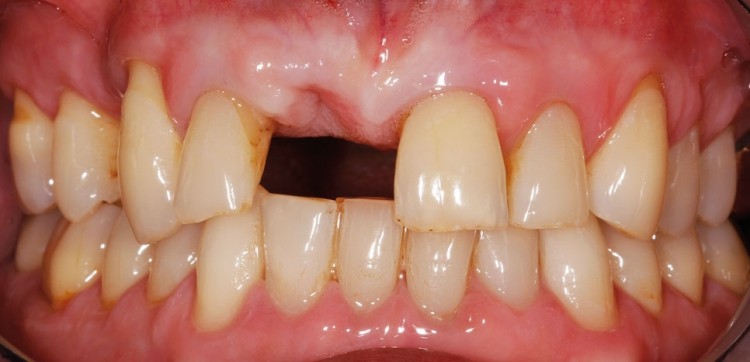

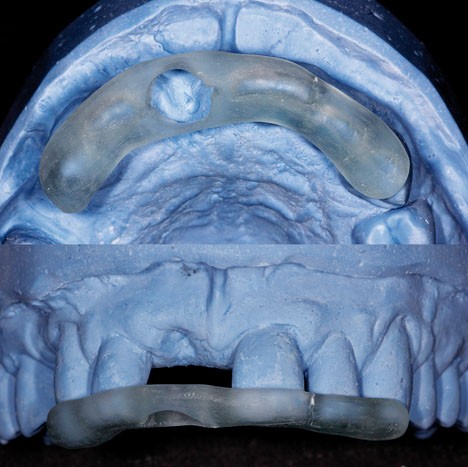

Unser Patient kam in die Praxis und klagte über Schmerzen am Zahn 11, nachdem er am Vortag auf etwas Hartes gebissen hatte und es dabei laut knackte. Nach einer radiologischen Kontrolle zeigte sich eine Querfraktur der Wurzel (Abb. 1). Der Zahn war zu diesem Zeitpunkt mit einem Stiftaufbau und einer Krone versorgt. Einen Tag später erfolgten die Extraktion und der vorläufige Ersatz durch eine Interimsprothese. Aufgrund der lückigen Stellung der Frontzähne und der völlig intakten Nachbarzähne 21 und 12 blieb nur die Versorgung mittels eines Implantats. Eine Brückenversorgung wäre hier für eine ästhetisch ansprechende Lösung völlig kontraindiziert gewesen (Abb. 2 und 3). Nach der Besprechung und Planung des Behandlungsablaufs mit dem Patienten erfolgte die Herstellung der Bohrschablone, die Anfertigung einer provisorischen Klebebrücke durch ein externes Labor sowie die Herstellung eines Übertragungsschlüssels aus Kunststoff, um die Position des Implantats in das Situationsmodell zu übertragen (Abb. 4).

Behandlungsplan

  • Implantation mit Fixierung der Implantatsituation durch den Übertragungsschlüssel
  • Übertragung der Implantatsituation in das Situationsmodell
  • Anfertigung des definitiven Abutments aus e.max Presskeramik und Verklebung auf der Variobase Klebebasis
  • Herstellung einer provisorischen Krone aus NEW OUT-LINE individualisiert mit anaxBLEND (beides anaxdent)
  • Freilegung nach Einheilphase, Einsetzen des definitiven Abutments inklusive der provisorischen Krone
  • nach dem Abheilen erfolgt das Entfernen der provisorischen Krone, die Abformung und Herstellung der definitiven Krone, ohne das Abutment noch einmal zu entfernen
  • Einsetzen der definitiven Versorgung





Chirurgische Phase 1 – Implantation

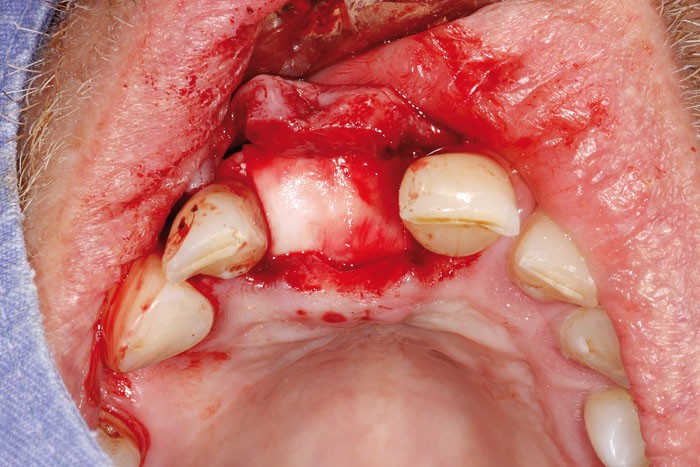

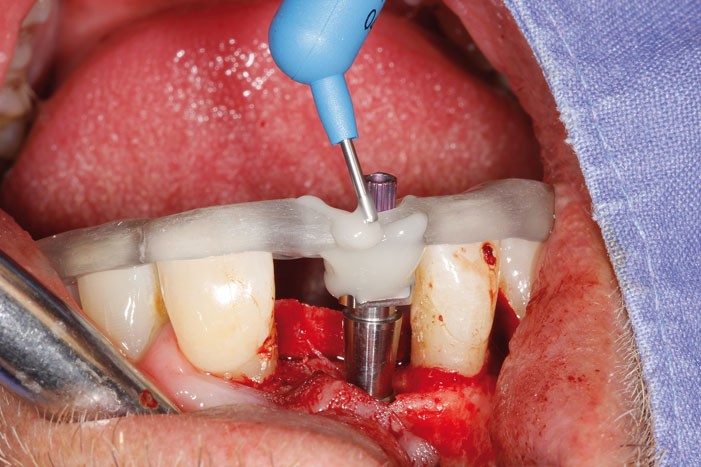

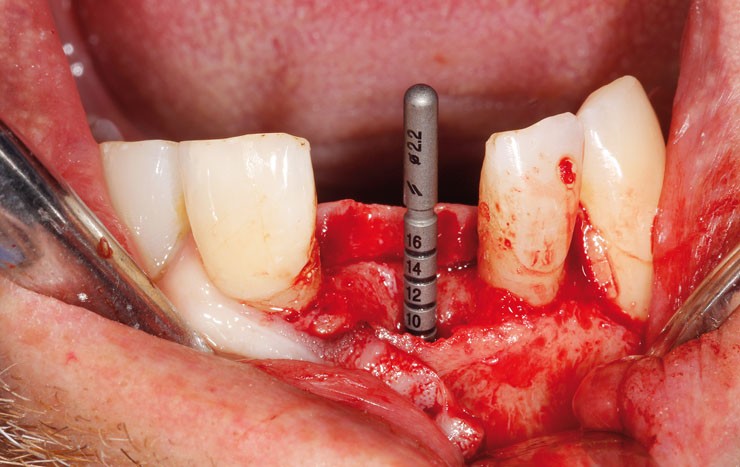

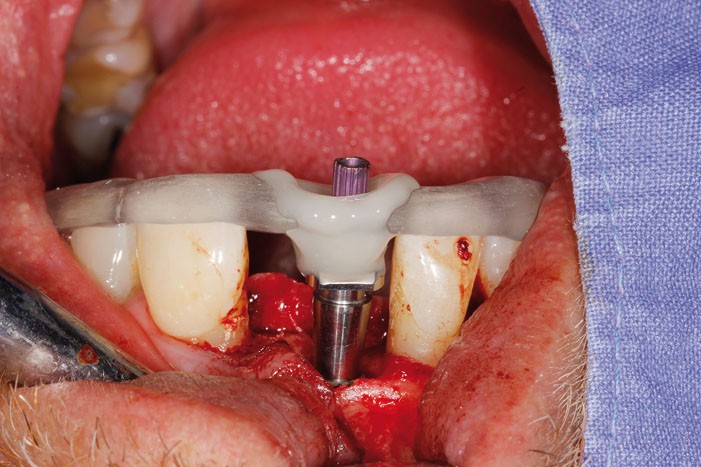

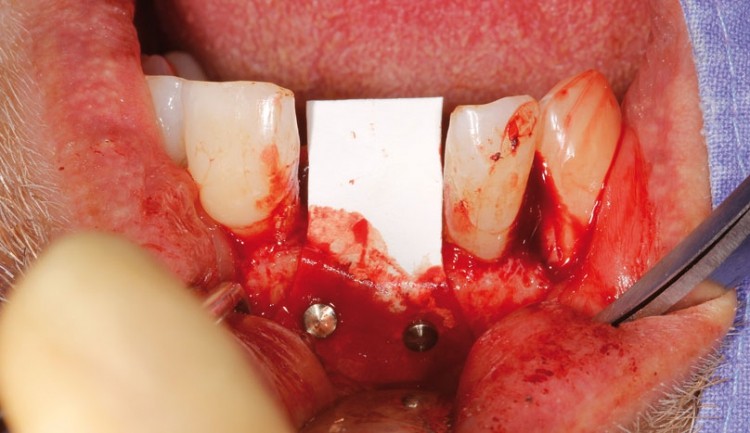

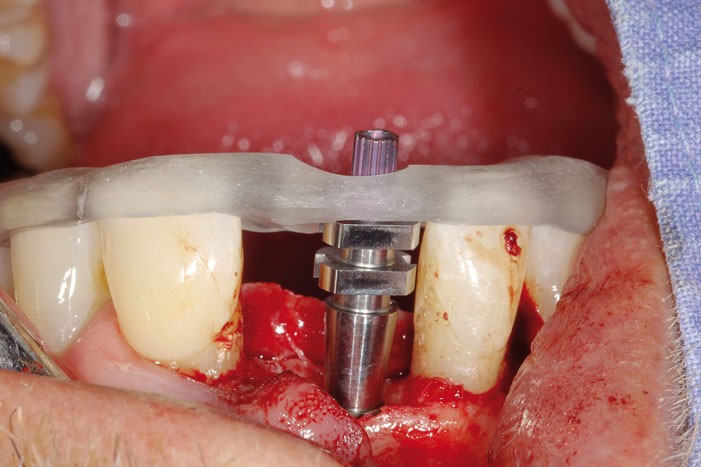

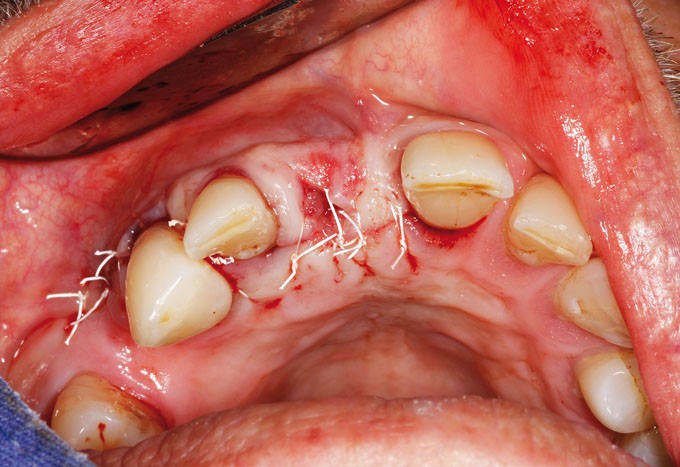

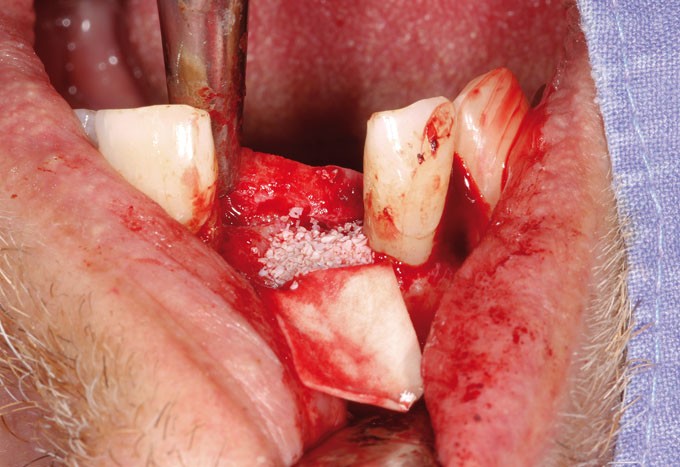

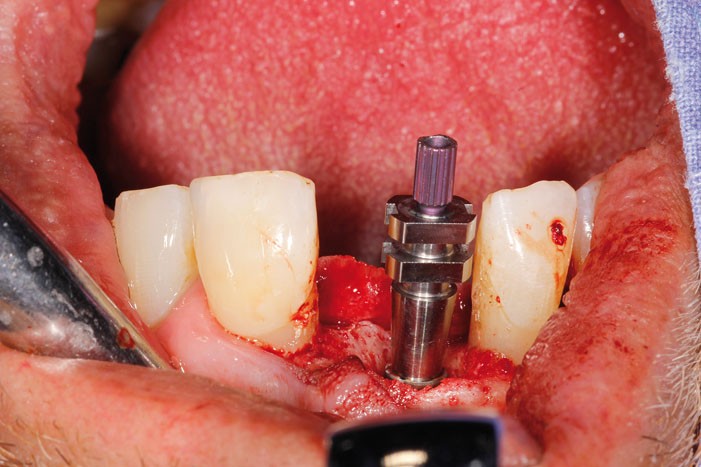

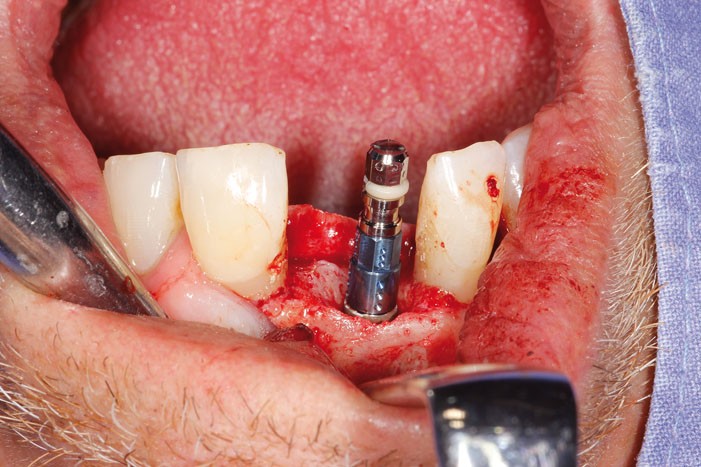

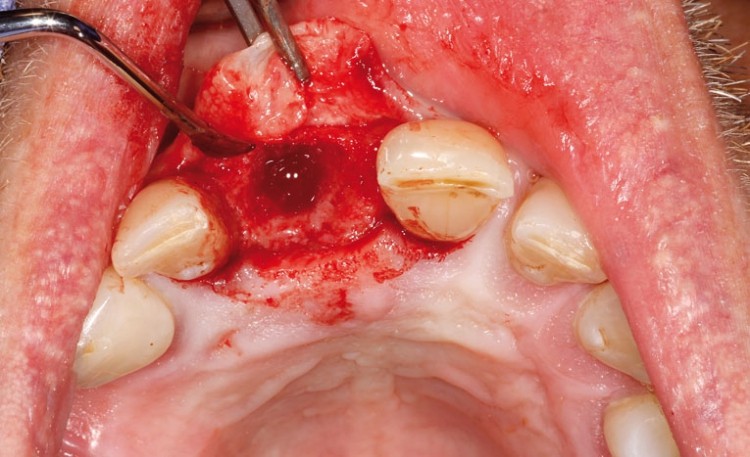

Nach Abschluss aller Vorbereitungen erfolgte die Insertion eines Straumann Bone Level SLA 4,1 mm x 12 mm Implantates Regio 11 (Abb. 5–9). Nach der endgültigen Positionierung des Implantats wurde ein Abformpfosten eingebracht (Abb. 10), der Übertragungsschlüssel eingesetzt (Abb. 11) und beides miteinander durch ein Flowkomposit fixiert (Abb. 12 und 13). Im nächsten Schritt wurde der Abformpfosten wieder entfernt und eine Bio-Gide Membran mithilfe zweier Titanpins an der bukkalen Knochenwand fixiert (Abb. 14). Der Alveolenbereich um den Implantathals wurde zur zusätzlichen Unterstützung mit Bio-Oss (Abb. 15) aufgefüllt und danach mit der Bio-Gide Membran abgedeckt (Abb. 16). Abschließend wurde mit Gore Nahtmaterial die Gingiva vernäht (Abb. 17). Eine Woche später wurden die Nähte entfernt. Die Situation stellte sich beschwerdefrei mit mäßiger Schwellung dar. Es zeigte sich kein Auseinanderweichen der vernähten Gewebestrukturen (Dehiszenz).

Prothetik-Phase 1 – Herstellung des definitiven Abutments und der provisorischen Krone

Während der dreimonatigen Einheilphase erfolgte im Labor die Herstellung des Abutments und der provisorischen Krone. Auf diesen Ablauf soll etwas genauer eingegangen werden.

Übertragen der Implantatposition in das Situationsmodell

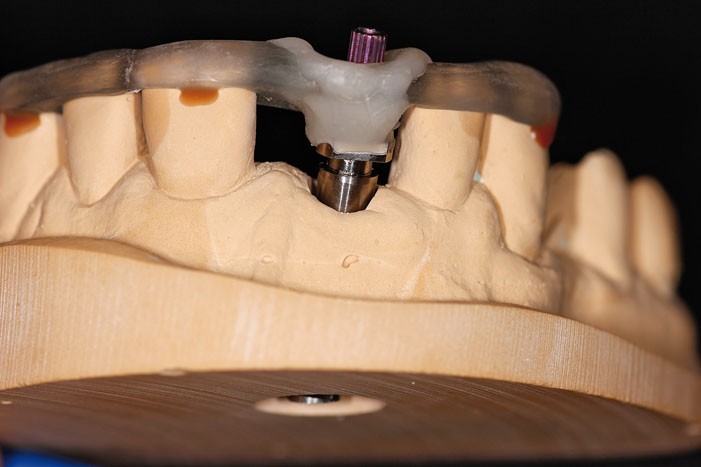

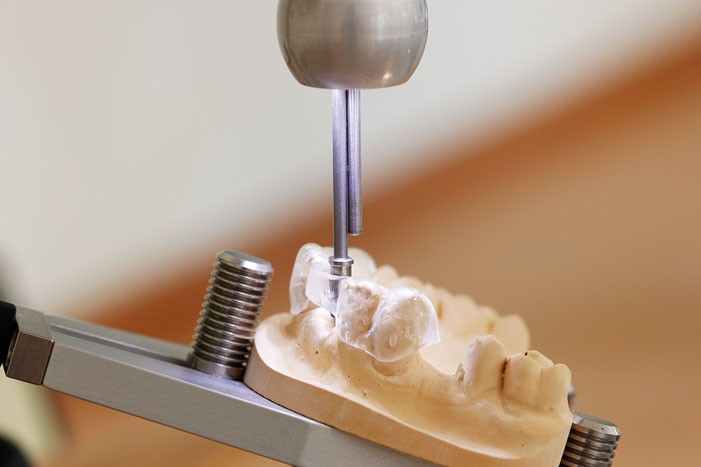

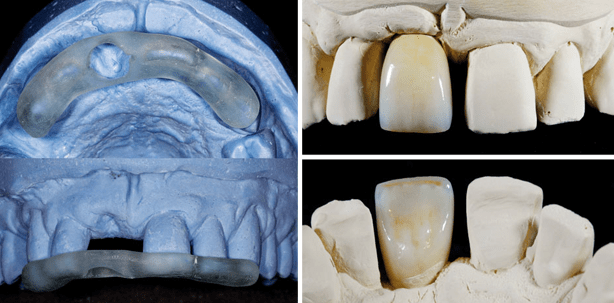

Das Situationsmodell wurde hierzu in ein Parallelfräsgerät eingespannt und anhand der zur Implantation angefertigten Bohrschablone die entsprechende Einschubrichtung bzw. Bohrrichtung eingestellt (Abb. 18). Zum Bohren nutzten wir einen alten Pilotbohrer aus der Chirurgie mit dem Durchmesser 4,2 mm (Abb. 19). Da die RC-Manipulierimplantate einen Durchmesser von 4,1 mm haben, stellte das Aufsetzen des Übertragungsschlüssels kein Problem dar. Anschließend wurde das Situationsmodell von basal aufgeschliffen und solange erweitert, bis der Übertragungsschlüssel mit dem Abformpfosten und einem aufgeschraubten Manipulierimplantat störungsfrei aufgesetzt werden konnte (Abb. 20). Es ist besonders wichtig, die Öffnung im Zahnfleisch gerade so groß zu halten, dass keine Informationen verloren gehen. Danach wurde der Übertragungsschlüssel mit Klebewachs am Modell befestigt und der kleine Spalt zwischen Abformpfosten und Modell mit Wachs verschlossen. Die basale Öffnung wurde daraufhin mit sehr dünnflüssigem Gips verschlossen (Pattern Resin ist auch möglich) und das Manipulierimplantat dadurch im Modell fixiert. Das Resultat ist ein sehr genaues Implantatmodell, welches ohne Abformung die Implantatposition widergibt. Nach dem Aushärten des Gipses konnten der Abformpfosten und der Übertragungsschlüssel entfernt werden.

Herstellung des definitiven Abutments

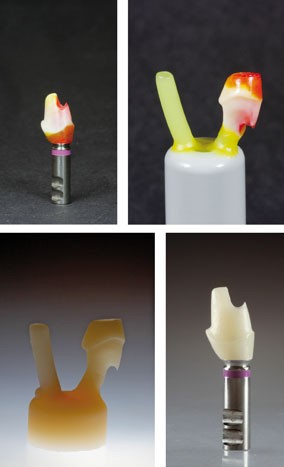

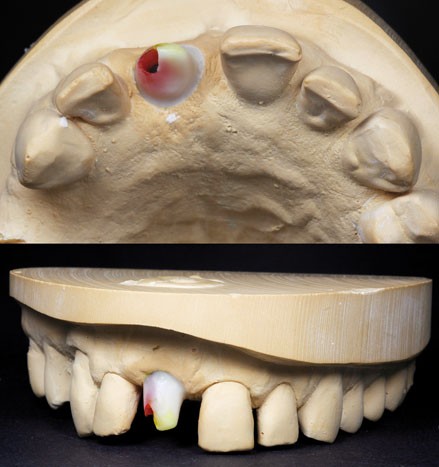

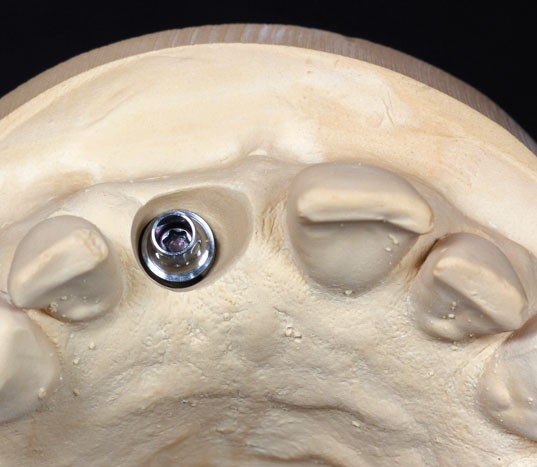

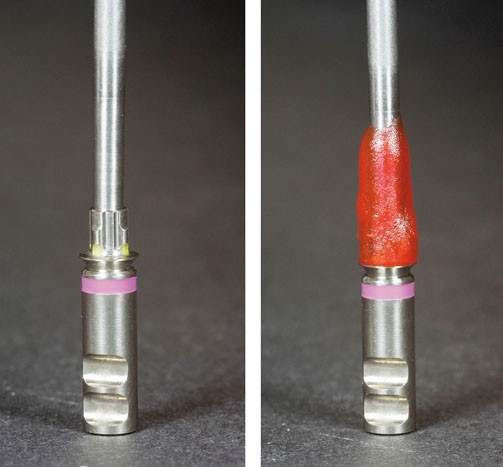

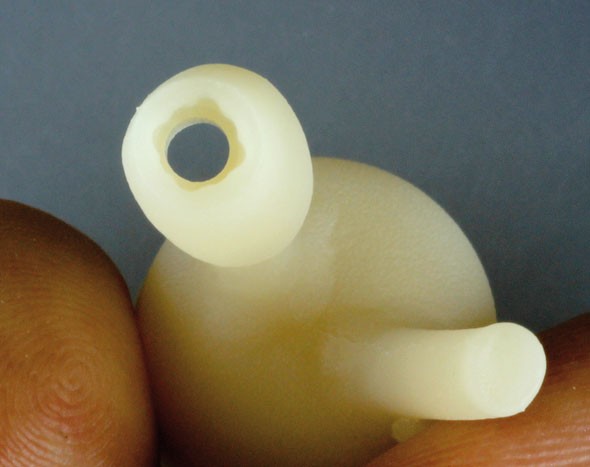

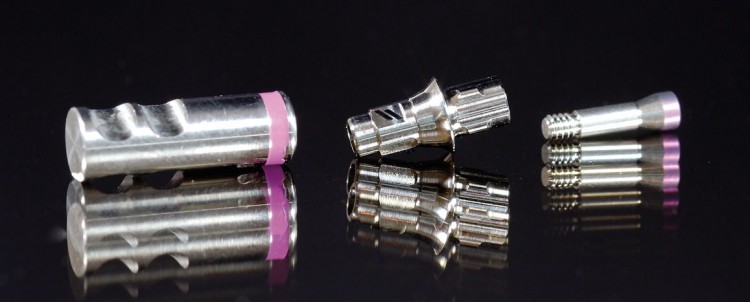

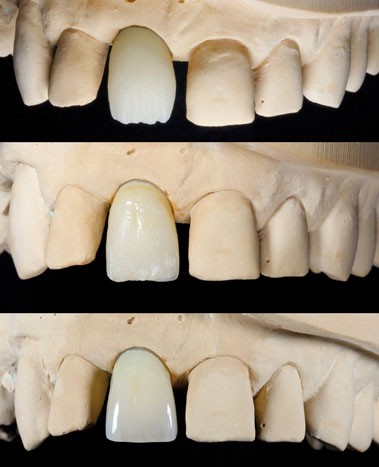

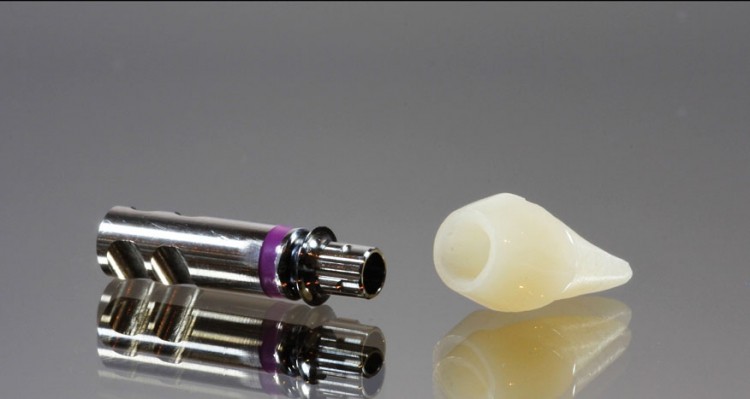

Zur Kontrolle der Platzverhältnisse wurde als erstes ein Zahn aufgestellt und verschiedene Silikonschlüssel angefertigt. Jetzt erfolgte einer der wichtigsten Arbeitsschritte: Festlegen des Emergenzprofils. Hierzu wurden Form und Größe des Zahns 21 als Vorgabe genutzt. Zusätzlich wurde darauf geachtet, dass rund um die Klebebasis genügend Platz für die Presskeramik geschaffen wurde (Abb. 21 und 22). Hier muss ein Mittelweg zwischen Funktion und Ästhetik gewählt werden. Als Verlängerung des Innendurchmessers der Variobase-Klebebasis wurde ein alter Rosenbohrer verkehrt herum in das Handstück gespannt und solange an einem Poliergummi dünner poliert, bis er in die Klebebasis gesteckt werden konnte. Im nächsten Schritt wurden die vier kleinen Unterschnitte ausgeblockt und ein Pattern Resin-Käppchen hergestellt (Abb. 23). Nach der Modellation des Abutments (Abb. 24) wurde dieses nach den Herstellerangaben von Ivoclar angestiftet, eingebettet und im VARIO PRESS 300 e der Firma Zubler mit einem IPS e.max LT Ingot in der Farbe A3 gepresst (Abb. 25). Beim Einbetten empfiehlt es sich, die Konzentration des Einbettmasseliquids um 2–3 ml zu erhöhen, um ein leichteres Aufpassen zu ermöglichen und den Klebespalt etwas zu vergrößern. Dadurch erhöht sich die Pufferzone durch eine stärkere Schicht des Klebekomposits und die Kraftaufnahme beim Kauen kann besser kompensiert werden. Trotz der Gestaltung der Klebebasis mit den vierfachen Rotationsschutznuten um die Außenfläche gestaltete sich das Aufpassen schnell und einfach (Abb. 26). Das Verkleben der Variobase-Klebebasis mit dem e.max-Abutment erfolgte mit Multilink-Implant von Ivoclar (optional Panavia F). Wichtig ist hierbei nur, dass der Kleber so opaque wie möglich ist, um das graue Titan optimal zu blocken (Abb. 27–29). Nach dem Verkleben konnte die provisorische Krone hergestellt werden. Hierfür wurde erst ein Dentinkern aus NEW OUTLINE hergestellt, welcher anschließend mit den anaxBLEND-Kompositen individualisiert wurde (Abb. 30). Schließlich wurde noch ein Übertragungsschlüssel aus Pattern Resin angefertigt (Abb. 31).

Chirurgische Phase 2 – Freilegung und Weichgewebsmanagement

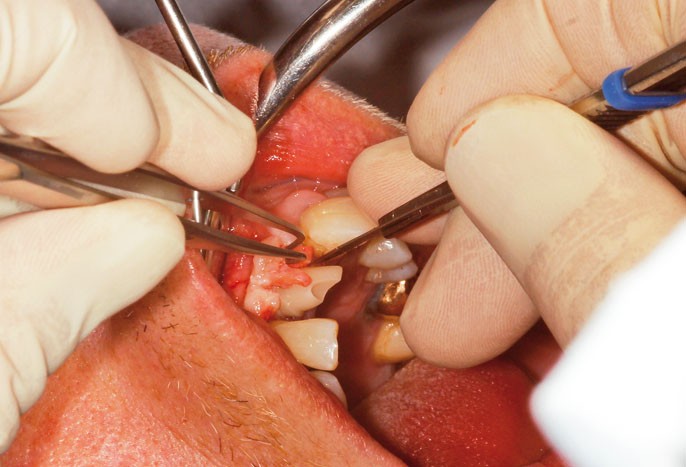

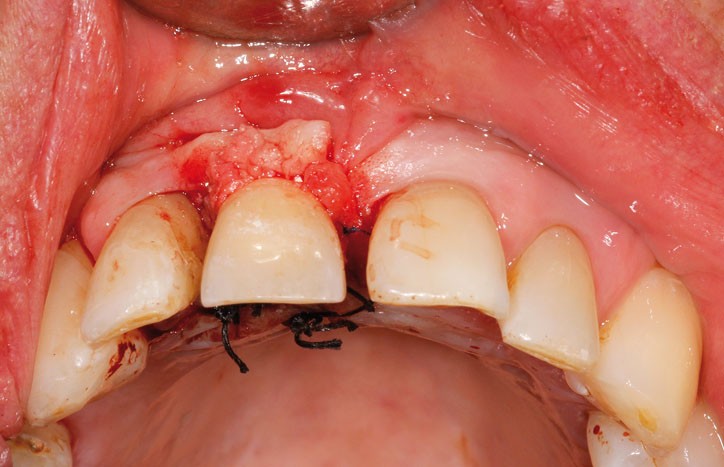

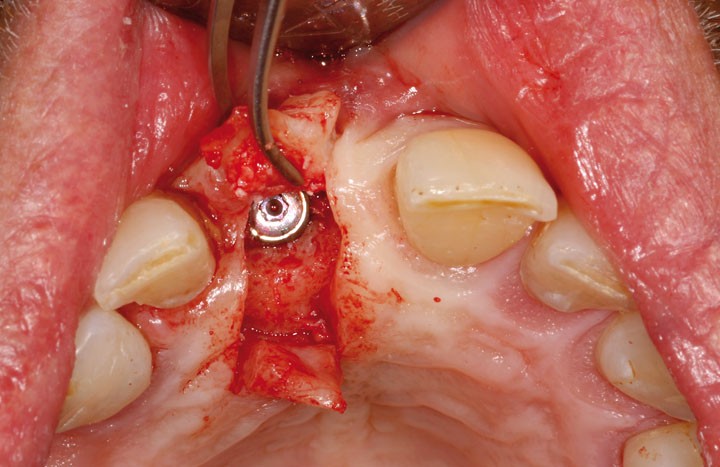

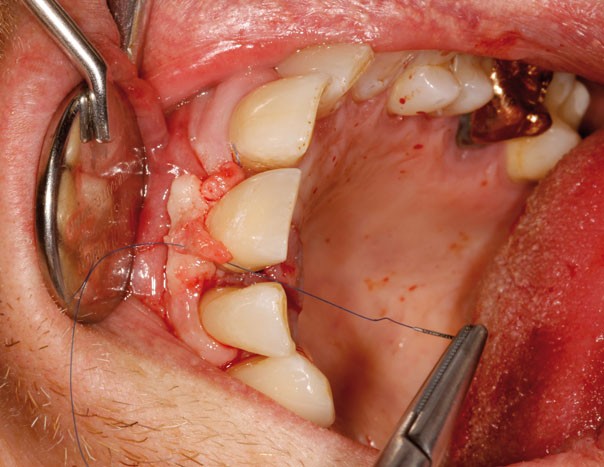

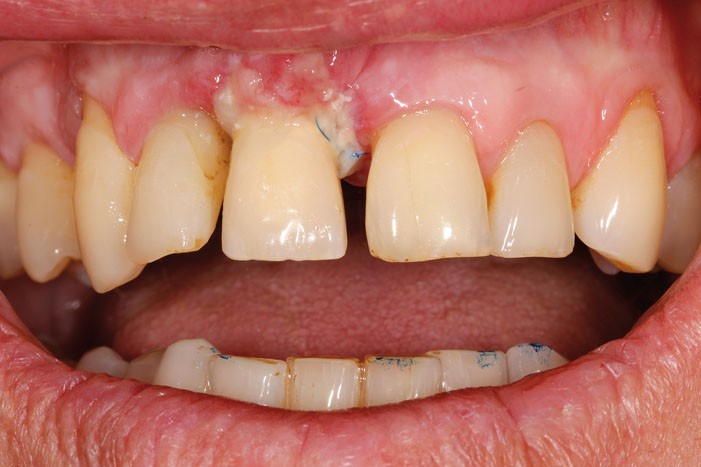

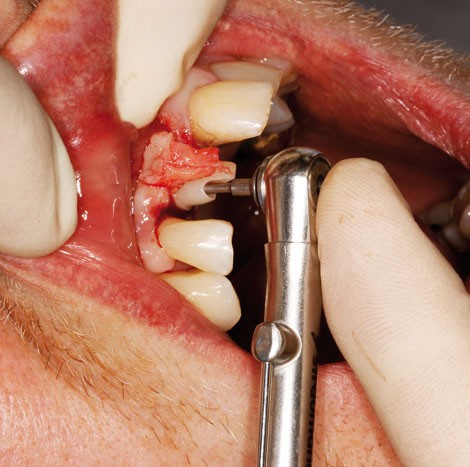

Wie schon erwähnt, erfolgte drei Monate nach der Implantation die Freilegung (Abb. 32). Die Schnittführung wurde trapezförmig unter Aussparung der approximalen Papillen (Abb. 33) durchgeführt. Nach dem Entfernen der Verschlussschraube wurde das Implantat mit Chlorhexidin 0,2 % gespült (Abb. 34), das Abutment eingesetzt und „handfest“ angezogen (Abb. 35). Anschließend wurde der vestibuläre, trapezförmige Lappen geteilt (Abb. 36), um diese beiden Teillappen später mesial und distal um das Abutment zu legen und zu vernähen. Dem Abutment wurde hierdurch etwas Zeit gegeben, sich zu „setzen“, und konnte jetzt endgültig mit dem Drehmomentschlüssel mit 35 Ncm angezogen werden (Abb. 37). Schließlich wurde die provisorische Krone mit Temp-Bond eingesetzt. Nach dem gründlichen Versäubern konnte mit dem Vernähen begonnen werden (Abb. 38). Zur Stabilisierung des Weichgewebes wurde abschließend eine Wundabdeckung aus Coe-Pac aufgebracht. Diese wurde drei Tage später wieder entfernt und die Wunde vorsichtig gereinigt (Abb. 40).

Prothetik-Phase 2

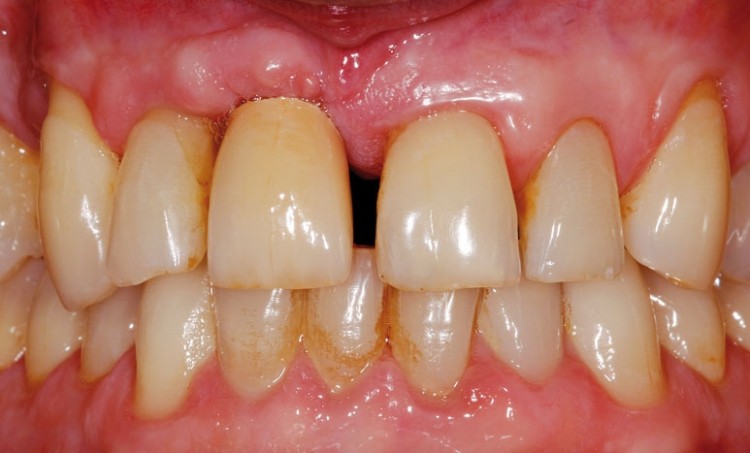

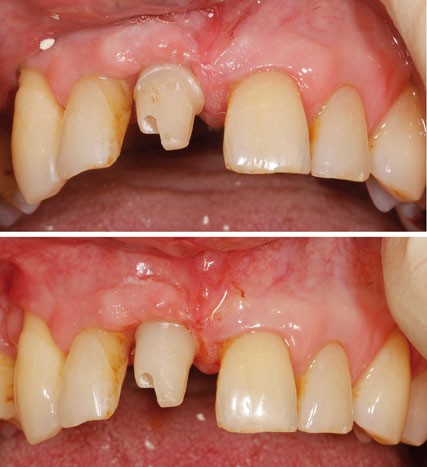

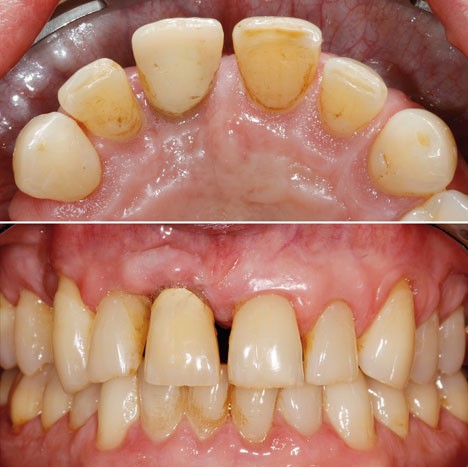

Einen Monat nach der Nahtentfernung und dem komplikationslosen Verheilen erfolgte der letzte Behandlungsschritt (Abb. 42). Es zeigte sich ein leichtes Setzen der Schleimhaut während des Heilungsprozesses (Abb. 41), sodass nach Entfernung der provisorischen Krone das e.max-Abutment nachpräpariert werden musste, um den Kronenrand in den nicht sichtbaren Bereich zu legen (Abb. 43). Danach erfolgte die Abformung mit Aquasil Ultra. Die Herstellung des Käppchens wurde auf einem normalen Gipsstumpf umgesetzt, ebenfalls auf Basis eines IPS e.max Press LT Ingots der Farbe A3, welches anschließend mit e.max Ceram verblendet wurde (Abb. 44). Die fertige e.max-Krone wurde auch erst einmal mit TempBond eingesetzt. Aufgrund der weißen, opaquen Farbe von TempBond wirkt sie deshalb auch noch etwas opaquer als Zahn 21, insbesondere im zervikalen Drittel (Abb. 45). Die provisorische Krone wurde nach dem Nachpräparieren des Abutments mit einem Flowkomposit unterfüttert und bis zur Fertigstellung der endgültigen Versorgung wieder eingesetzt.

Resultat und Fazit

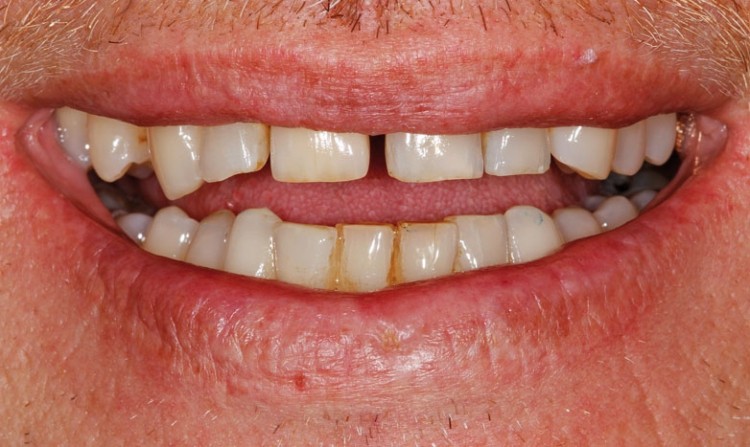

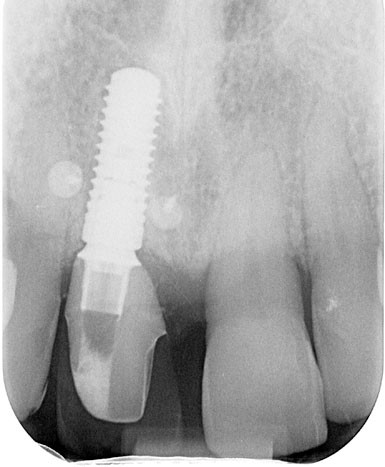

Aufgrund des generalisierten parodontalen Knochenabbaus und der damit verbundenen pathologischen Taschentiefen kam es nach der Extraktion des Zahns 11 zu einer sichtbaren Retraktion der Gingiva Regio 12–21. Trotz Augmentation bei der Implantation und trotz Überkonturierung des Abutments ließen sich die Papillen mesial und distal 11 bis zur Eingliederung der definitiven Krone nur teilweise wieder aufbauen. Trotzdem sind wir und vor allem unser Patient mit dem Resultat sehr zufrieden (Abb. 46). Dieser Behandlungsablauf bringt einige Vorteile mit sich. Zum einen kollabiert das Emergenzprofil bei jedem Herausschrauben von Einheilkappen oder Abutments und zum anderen wird dabei oft der innere Bereich des Emergenzprofils verletzt. Dieses, nach dem anschließenden Verheilen vernarbte Gewebe lagert sich nicht mehr so gut an das Abutment und die definitive Krone an. Diese Nachteile der üblichen Vorgehensweise werden bei dem hier dargestellten Patientenfall vollständig umgangen, da hier bereits zur Freilegung das definitive Abutment eingesetzt wurde und das Weichgewebe sich beim Abheilen an die e.max-Oberfläche anlegen konnte. Im Bereich der Frontzahnversorgung auf Implantaten ist unserer Meinung nach die Verbindung aus einem Vollkeramikabutment und einer Titanklebebasis heute der Stand der Technik. Zum einen wurde inzwischen mehrfach nachgewiesen, dass Vollzirkonabutments durch die höhere Härte den Implantathals aus Titan beschädigen können und zum zweiten sind die Metallabutmentvarianten durch die Graufärbung der darüberliegenden Gingiva aus ästhetischer Sicht oft nicht optimal. Wir verwenden seit einigen Jahren Titanklebebasen verschiedener Hersteller. Die neue Straumann Variobase-Titanklebebasis überzeugt durch einen gut durchdachten Rotationsschutz und durch die Erhöhung der Haltekraft nach dem Verkleben.

Der vorliegende Beitrag fußt auf den Erfahrungen der Autoren, entspricht aber nicht in allen Punkten der Ansicht der DGZI-Fachredaktion.
