Navigierte Sofortimplantation und provisorische Sofortversorgung

Navigierte Sofortimplantation und provisorische Sofortversorgung

Der Wunsch nach einer Wiederherstellung der Ästhetik und Funktion nach Zahnverlust in einem möglichst kurzen Behandlungszeitraum ist für Patienten von zentraler Bedeutung. Der vorliegende Fallbericht gibt ein anschauliches Beispiel für eine minimalinvasive Vorgehensweise beim Ersatz eines nicht mehr erhaltungswürdigen Oberkieferfrontzahns mittels einer navigierten Sofortimplantation und einer anschließenden provisorischen Sofortversorgung.

Ausgangssituation

Der 45-jährige, männliche Patient wurde wegen unklarer Beschwerden am rechten Oberkiefer Regio 11 zur Weiterbehandlung überwiesen. Der Patient war Nichtraucher und wies mit einem ASA Score von 1 keine schwerwiegenden systemischen Erkrankungen auf.1 Es lag ein dünner gingivaler Biotyp vor und die Knochenqualität wurde als D2 nach Misch eingestuft.2,3 Die Mundhygiene war zufriedenstellend.

Diagnostik

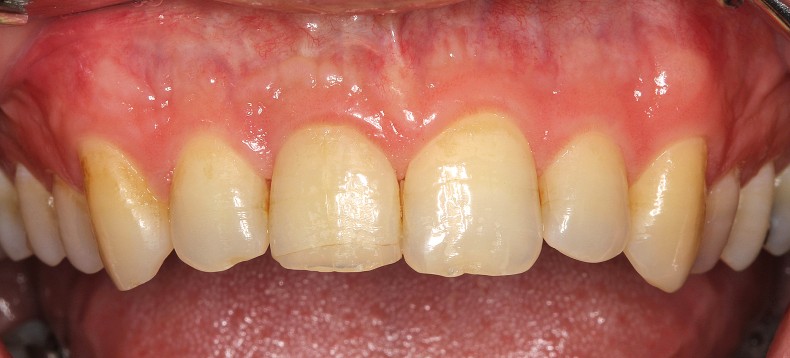

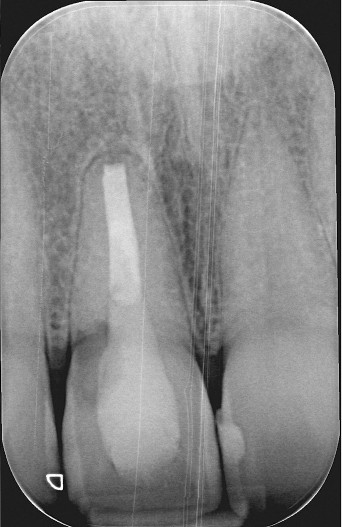

Die klinische Untersuchung ergab eine Perkussionsempfindlichkeit und eine negative Reaktion auf die Sensibilitätsprüfung des fraglichen Zahnes mittels Kältespray. Schwellungen oder Rötungen waren im Bereich der marginalen Gingiva und der Mukosa des Alveolarfortsatzes nicht erkennbar. Vestibulär auf Höhe des Apex ließ eine halbmondförmige Narbe im Grenzbereich zwischen Attached Gingiva und unbefestigter Mukosa auf einen früheren operativen Eingriff im Bereich der Wurzelspitze schließen (Abb. 1a). Der Verdacht auf eine vorhergegangene kombinierte endodontisch-chirurgische Behandlung des Zahnes wurde durch den in der gleichen Sitzung erstellten Zahnfilm (Kodak 2100, Eastman Kodak Company, Rochester) röntgenologisch bestätigt (Abb. 1b). Gleichzeitig waren auf dem Röntgenbild eine diffuse Aufhellung im Bereich der Wurzelspitze sowie ein interner Resorptionsprozess im distalen Anteil der klinischen Krone erkennbar. Außer einer leichten dunklen Verfärbung der klinischen Krone waren keine klinisch erkennbaren Hinweise auf die interne Resorption vorhanden. Der Resorptionsprozess hatte noch nicht zu einer Perforation im Kronenbereich geführt.

Therapieplanung

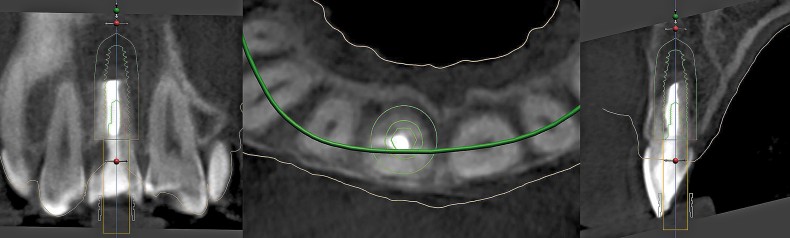

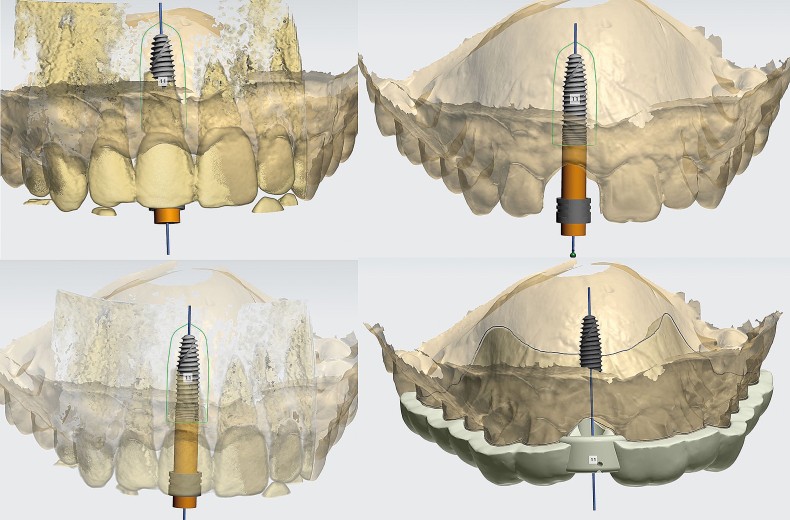

Nach entsprechender Aufklärung und Absprache mit dem Patienten entschloss sich dieser für die schonende Extraktion des Zahnes, eine Sofortimplantation und eine provisorische Sofortversorgung. Die Therapie sollte mittels Backward Planning erfolgen, um eine ästhetisch zufriedenstellende prothetische Sofortversorgung zu ermöglichen. Es wurde ein Implantat (BEGO Semados RS, BEGO Implant Systems, Bremen) mit der Länge von 15,0 mm und dem Durchmesser von 4,1 mm gewählt. Die diagnostische und planerische Grundlage für die Therapie erfolgte mittels digitaler Volumentomografie (PaX-Primo 3D, VATECH Europe HQ GmbH, Rüsselsheim; Abb. 2) und der dreidimensionalen Positionierung des Einzelimplantats mittels einer Software (3Shape Implant Studio, 3Shape, Kopenhagen; Abb. 3). Anhand der DVT-Daten und der dreidimensionalen virtuellen Planung der Implantatposition wurde eine vollnavigierte Schablone hergestellt (VarseoWax Surgical Guide, BEGO Bremer Goldschlägerei, Bremen).

Operatives Vorgehen

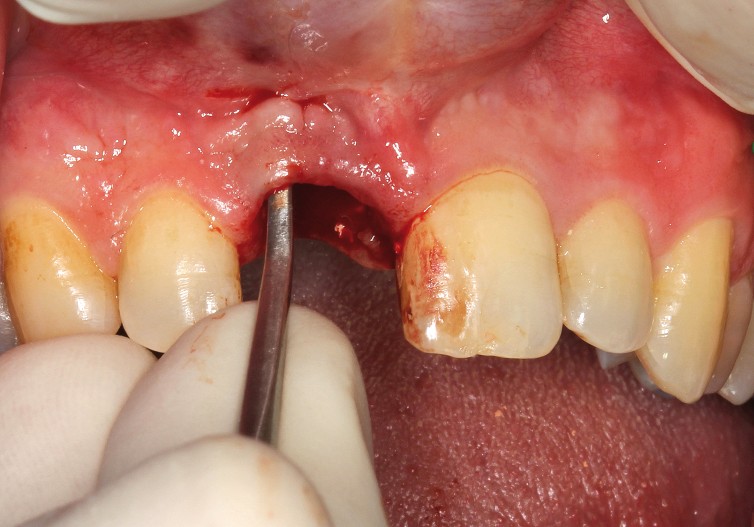

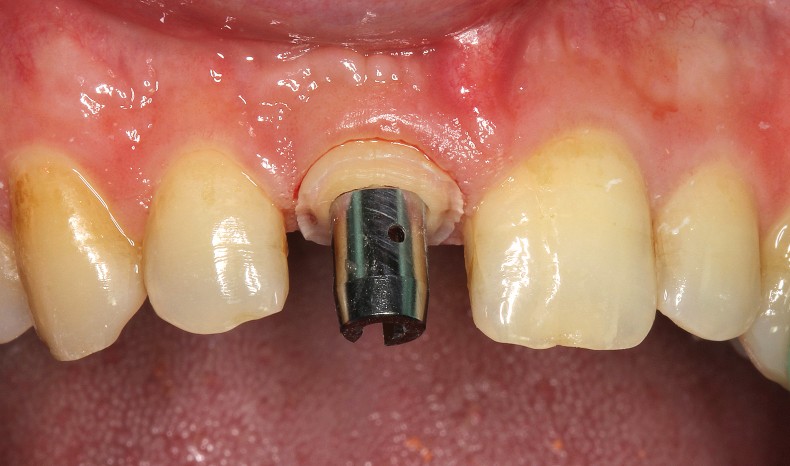

Die Extraktion und die Implantatinsertion wurden nach oraler Gabe von 3 g Amoxizillin zur antibiotischen Vorsorge (Amoxicillin, GlaxoSmithKline, London) und nach Spülung der Mundhöhle mit Chlorhexamed 0,2 % (Procter & Gamble, Schwalbach im Taunus) durchgeführt, um eine relative Bakterienarmut zu erreichen. Zunächst erfolgte die atraumatische und minimalinvasive Extraktion des Zahnes 11 unter Lokalanästhesie und unter Einsatz des Benex-Systems (Hager & Meisinger, Neuss; Abb. 4a und b), um die bukkale Alveolenwand zu erhalten (Abb. 5).

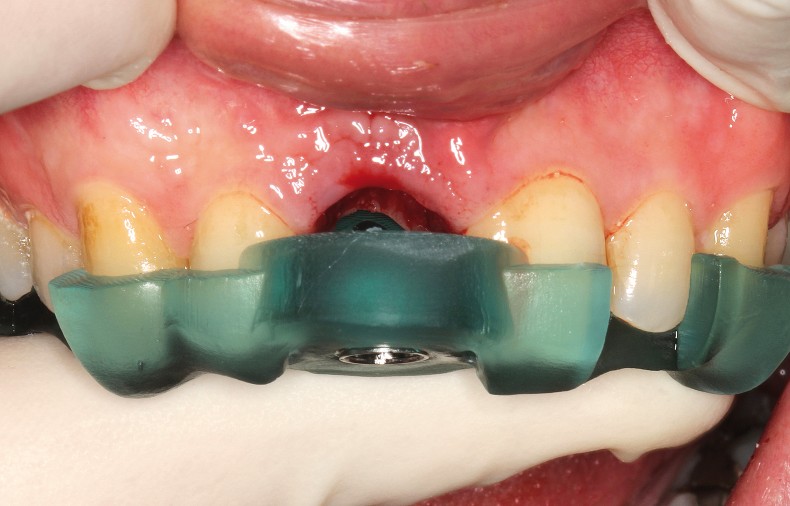

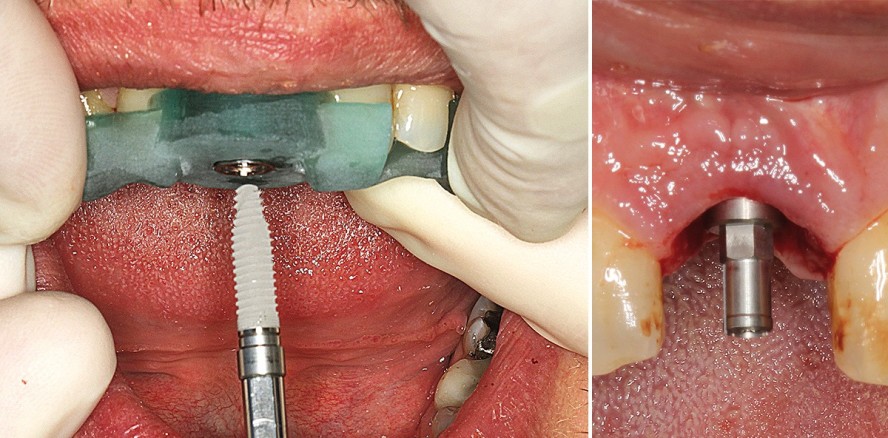

Die Präparation des Implantatbetts und die Implantatinsertion erfolgten minimalinvasiv nach Applikation der dental gelagerten Bohrschablone ohne Bildung eines Mukoperiostlappens und nach dem Standardprotokoll des Herstellers unter Verwendung des BEGO Guide Trays RS/RSX-Line (BEGO Implant Systems, Bremen; Abb. 6–8). Die Insertion des 15,0 mm langen Implantats konnte mittels der vollnavigierten Schablone in axialer Richtung parallel zu den Zahnachsen der Nachbarzähne erfolgen (Abb. 9a). Zur Schonung der bukkalen Knochenlamelle wurde das Implantatbett nach palatinal versetzt präpariert (Abb. 9b). Auf diese Weise konnte sowohl in der umgebenden Spongiosa im apikalen Anteil des Implantats, als auch in der palatinalen Kortikalis eine primärstabile Verankerung des Implantats mit einem Insertionstorque von 45 Ncm erreicht werden.

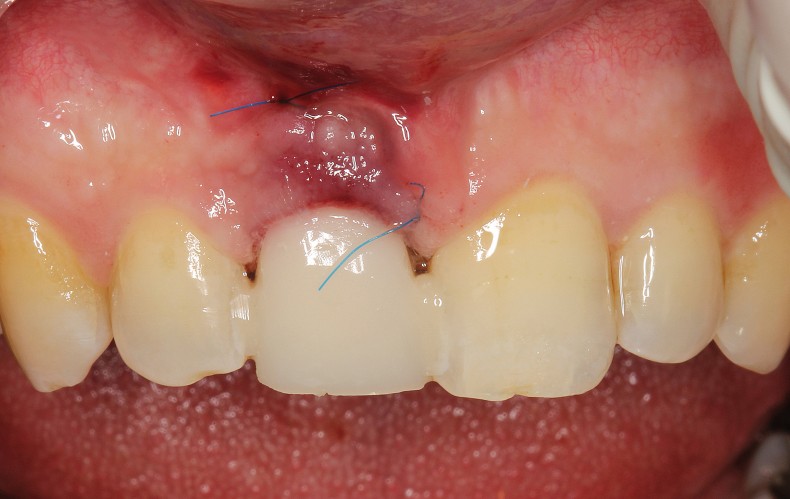

Der Spalt zwischen Implantat und der Wand der Alveole wurde mit einem xenogenen Knochenersatzmaterial boviner Herkunft (BEGO OSS, BEGO Implant Systems, Bremen) aufgefüllt (Abb. 10). Zusätzlich erfolgte eine vestibuläre Weichgewebsaugmentation nach einer tunnelierenden Spaltlappenpräparation mittels einer xenogenen azellulären dermalen Kollagenmatrix porzinen Ursprungs (mucoderm, botiss biomaterials, Zossen), die mit einer tiefen Matratzennaht sowie krestalen Einzelknopfnähten aus nicht resorbierbarem Nahtmaterial (Resolon 6/0, Resorba Medical, Nürnberg) fixiert wurde. Dies diente der Verdickung der vestibulären Mukosa, um ein stabiles ästhetisches Ergebnis bei bestehendem dünnem Biotyp zu unterstützen (Abb. 11 und 12).

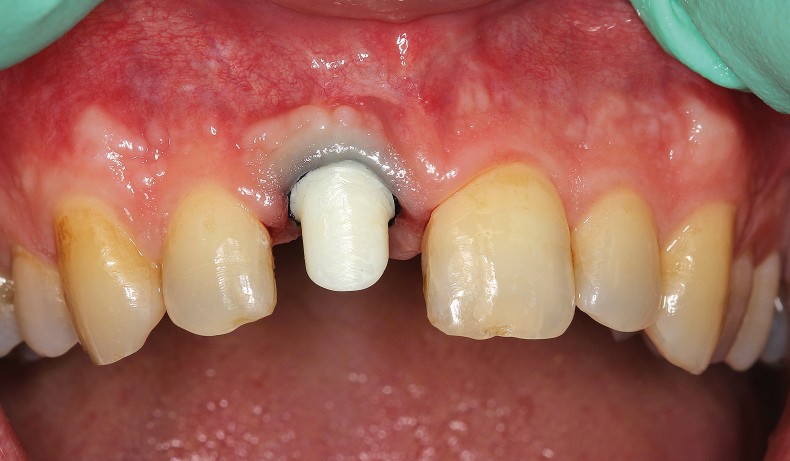

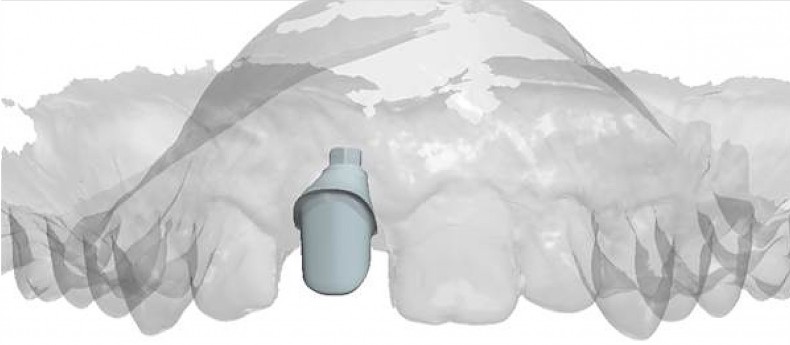

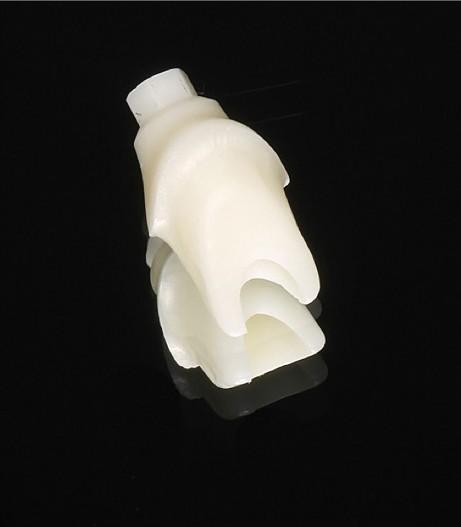

Um ein natürliches Emergenzprofil der implantatgestützten prothetischen Rekonstruktion zu erhalten, wurde ein individuelles Abutment aus Zirkondioxid eingesetzt (BEGO Medical, Bremen; Abb. 13–16). Die provisorische Versorgung, die anhand einer vorher hergestellten Tiefziehschiene direkt im Mund des Patienten hergestellt wurde, erfolgte im direkten Verfahren mit einem Acrylatprovisorium (Structur 2 SC, VOCO, Cuxhaven). Das Provisorium wurde aus der Okklusion und Artikulation geschliffen, um eine Fehlbelastung des Implantats zu vermeiden und um eine ungestörte Einheilung zu ermöglichen. Zusätzlich wurde das Provisorium zu seiner Stabilisierung an den beiden lückenbegrenzenden Nachbarzähnen mittels Säure-Ätz-Technik befestigt (Abb. 17). Auf den postoperativ hergestellten Röntgenaufnahmen war die korrekte dreidimensionale Positionierung des Implantats erkennbar (Abb. 18a und b). Zehn Tage nach Implantatinsertion erfolgte die Nahtentfernung. Die Wundverhältnisse waren reizlos (Abb. 19a und b). Der Patient gab an, lediglich eine Tablette Ibuprofen 600 mg zur postoperativen Schmerzkontrolle eingenommen zu haben.

Prothetische Versorgung

Vier Monate nach Implantatinsertion wurde mit der definitiven prothetischen Behandlung begonnen. Rezessionen, Entzündungen oder Blutungen im Bereich der marginalen Gingiva waren nicht zu erkennen. Aufgrund der reizlosen Weichgewebsverhältnisse konnte die Abformung für die definitive Krone komplikationslos erfolgen (Abb. 20 und 21). Die Abformung wurde konventionell mit einem Abformmaterial aus additionsvernetzendem Silikon durchgeführt, ohne dass das Abutment entfernt wurde. Die Herstellung der Krone erfolgte im Pressverfahren (IPS e.max, Ivoclar Vivadent, Schaan) aus einem Lithiumdisilikatkeramikrohling gepresst und anschließend mittels Keramikmalfarben individuell charakterisiert. Die Keramikkrone wurde mittels Zement (Multilink Automix, Ivoclar Vivadent, Ellwangen) auf dem Abutment definitiv befestigt.

Diskussion

Ein Zahnverlust geht häufig mit einem Verlust an oraler Lebensqualität einher und kann insbesondere im Frontzahnbereich zu negativen psychosozialen Effekten führen.4,5 Der grundsätzliche Patientenwunsch zur Versorgung von Einzelzahnlücken im Frontzahnbereich hängt daher nicht nur von funktionellen Faktoren, sondern insbesondere ästhetischen Beweggründen ab.6 Für den Patienten wurde in diesem Fallbeispiel die Entscheidung für einen Lückenschluss mittels eines Implantats maßgeblich durch die Tatsache beeinflusst, dass ein Beschleifen der weitestgehend intakten lückenbegrenzenden Zähne für die Aufnahme von Ankerkronen durch das Implantat vermieden werden konnte. Dass die Schonung von gesunder Zahnhartsubstanz für Patienten ein elementarer Entscheidungsfaktor für eine Implantatversorgung anstatt eines konventionellen festsitzenden Zahnersatzes sein kann, wird durch Ergebnisse einer klinischen Studie gestützt.6

Die Versorgung mittels einer Klebebrücke wäre eine weitere konventionelle, minimalinvasive Therapieoption gewesen, die jedoch aufgrund der aus klinischer Erfahrung und der in der Literatur beschriebenen fraglichen Langzeitprognose dieser Versorgungsform weder vom Behandler noch vom Patienten in Betracht gezogen wurde.7 In einem systematischen Review wird von einem mittleren Höhenverlust von 1,24 mm und einem mittleren horizontalen Volumenverlust von 3,8 mm innerhalb der ersten sechs Monate nach Extraktion berichtet.8 Durch diese Volumenverluste wird die Vorhersehbarkeit des funktionellen und ästhetischen Outcome einer Implantatbehandlung nach Abschluss der Heilungsprozesse nach Zahnextraktion deutlich gemindert. Maßnahmen zur Ridge/Socket Preservation stellen Möglichkeiten dar, das Volumen des Alveolarfortsatzes nach Zahnentfernung zu erhalten. Allerdings steht derzeit noch der wissenschaftliche Nachweis aus, inwieweit Maßnahmen zur Ridge/Socket Preservation Weich- und Hartgewebsveränderungen innerhalb der ersten sechs Monate nach Extraktion tatsächlich signifikant verringern können. Auch ist eine eindeutige Aussage darüber, welche Methode zur Ridge/Socket Preservation zu signifikant besseren klinischen Ergebnissen führt, derzeit nicht möglich.9,10 Unabhängig davon werden in der Literatur zahlreiche Methoden beschrieben, die zum Erhalt eines ausreichend dimensionierten Weich- und Hartgewebslagers nach Zahnentfernung führen können. Ein Alveolarkammerhalt kann demnach u. a. mittels einer Applikation von Eigenknochen oder Knochenersatzmaterial, Kollagenmatrix, Wachstumsfaktoren oder Scaffolds in die Extraktionsalveole erfolgen. Auch eine Sofortimplantation kann zu einem Volumenerhalt im Bereich der Extraktionsalveole beitragen, wie die Ergebnisse aus einigen systematischen Reviews zeigen konnten.8,11,12 Die Implantatüberlebensraten sofort inserierter Implantate scheinen sich dabei nicht signifikant von den Überlebensraten bei verzögerter Implantatinsertion zu unterscheiden.13–16 Allerdings scheint eine Sofortimplantation mit einem erhöhten Rezessionsrisiko verbunden zu sein.8,11,12,17

Mit Blick auf die beschriebenen physiologischen Remodellierungsprozesse im Knochen, die infolge der Gewebsheilung innerhalb der ersten Monate nach Zahnentfernung zu einem Höhen- und insbesondere Breitenverlust des Alveolarfortsatzes führen, wurde sich für eine Sofortimplantation als Maßnahme zur Ridge/Socket Preservation entschieden. Allerdings ist für den Implantaterfolg bei einer Sofortimplantation von zentraler Bedeutung, eine ausreichende Primärstabilität zu erreichen, was sich oftmals aufgrund der anatomischen Verhältnisse in der Extraktionsalveole als schwierig darstellen kann. Im vorliegenden Fall wurde durch die atraumatische Extraktion des nicht mehr erhaltungswürdigen Zahnes 11 mittels des Benex-Systems die Beschädigung der bukkalen Knochenlamelle verhindert und durch die mehr nach palatinal versetzte Implantatinsertion die bukkale Lamelle geschont. Beide Maßnahmen gelten als geeignet, potenzielle Rezessionsrisiken bei der Sofortimplantation zu verringern.18–20

Für die Präparation des Implantatbetts und die Insertion des Implantats wurde eine vollnavigierte Bohrschablone eingesetzt. Auch wenn in diesem Fall der wissenschaftliche Nachweis eines klinischen Zusatznutzens von Bohrschablonen bei Einzelimplantaten im ästhetischen Bereich derzeit noch aussteht, können durch den Einsatz der Schablone die Insertionsgenauigkeit und die Vorhersehbarkeit des Behandlungsergebnisses gesteigert sowie potenzielle perioperative Komplikationen minimiert werden.16 Zudem bietet es die Möglichkeit der präoperativen Fertigstellung von individuellen Abutments sowie von provisorischen prothetischen Komponenten. Mittels Bohrschablonen können Implantate zudem transgingival und minimalinvasiv ohne Bildung eines Mukoperiostlappens eingesetzt werden. Obwohl es derzeit noch keinen schlüssigen Nachweis für Zusammenhänge zwischen einem dünnen Biotyp und einem erhöhten Risiko für postoperative Komplikationen bei korrekter dreidimensionaler Implantatposition gibt, erschien uns aufgrund des dünnen Biotyps im vorliegenden Fall eine minimalinvasive Implantatversorgung ohne Bildung eines Mukoperiostlappens sinnvoll, um eventuelle Komplikationen zu vermeiden und um die Weichgewebsästhetik nicht negativ zu beeinflussen.16,21

Zusätzlich wurde der Spalt zwischen Implantat und vestibulärer Alveolenwand mit xenogenem Knochenersatzmaterial aufgefüllt und eine Verdickung der vestibulären Mukosa mittels einer azellulären dermalen Matrix (ADM) xenogenen Ursprungs (mucoderm) durchgeführt. ADM-Transplantate dienen mittlerweile als Ersatz für Bindegewebstransplantate. Bindegewebstransplantate werden sehr erfolgreich im Rahmen von Sofortimplantationen wie im vorliegenden Fall eingesetzt und führen zu einem signifikanten Zugewinn an keratinisierter Mukosa und zu einem Volumenzugewinn im Weichgewebe.22 ADM können jedoch ebenso erfolgreich als Alternative zu autolog gewonnenen Bindegewebstransplantaten eingesetzt werden. Sie verhindern eine Spendermorbidität beim Patienten und führen zudem zu vergleichbaren klinischen Ergebnissen wie autolog gewonnenes Weichgewebe.23 Das Auffüllen des Spalts zwischen Implantat und vestibulärer Alveolenwand kann zusätzlich zu einem signifikanten Erhalt der Alveolarfortsatzkontur beitragen.24,25

Durch die palatinale Positionierung des Implantats konnte in der palatinalen Kortikalis mit einem Insertionstorque von 45 Ncm eine ausreichende Primärstabilität erreicht werden. Dieser Wert wird in der Literatur als ausreichend für die Primärstabilität eines Implantats und sogar geeignet für ein Sofortbelastungsprotokoll bezeichnet, da keine Anzeichen für signifikant erhöhte Implantatverlustraten und/oder krestale Knochenverluste ermittelt werden konnten.26 Andererseits stellen zwei aktuellere Metaanalysen die Sofortbelastung grundsätzlich infrage, da bei sofortbelasteten Implantaten derzeit noch signifikant erhöhte Risiken für Implantatverluste zu bestehen scheinen.27,28 Aufgrund der unklaren Studienlage erschien daher die Sofortversorgung ohne Artikulations- und Okklusionskontakte als die sinnvollste und vorhersehbarste prothetische Therapieoption, mittels welcher eine zusätzliche Steuerung des ästhetischen Ergebnisses im Weichgewebe ermöglicht werden kann. Wie in mehreren Publikationen dargestellt werden konnte, ist eine physiologische Formgebung des periimplantären Emergenzprofils mit individualisierten Abutments und provisorischen Kronenversorgungen sehr gut zu erzielen.21–32

Während Titanabutments im Bereich der marginalen Gingiva dunkel durchschimmern können, kann mittels Zirkondioxidabutments aufgrund ihrer zahnähnlichen Färbung ein besseres ästhetisches Ergebnis erzielt werden.33–35 Daher erschien – insbesondere im Hinblick auf den dünnen Biotyp des Patienten – der Einsatz eines definitiven Abutments aus Zirkondioxid die sinnvollste Behandlungsvariante zu sein. Das Abutment wurde nach dem One abutment at one time-Prinzip eingesetzt, um die kritische periimplantäre Weichgewebsmanschette postoperativ nicht zu zerstören bzw. zu beschädigen. Aktuelle Untersuchungen lassen den Schluss zu, dass die direkte Versorgung mit einem definitiven Abutment ohne mehrmalige Abutmentwechsel sich nicht nur positiv auf die Weichgewebsverhältnisse auswirkt, sondern auch zu geringeren Verlusten krestalen Knochens führt.36–39

Schlussfolgerung

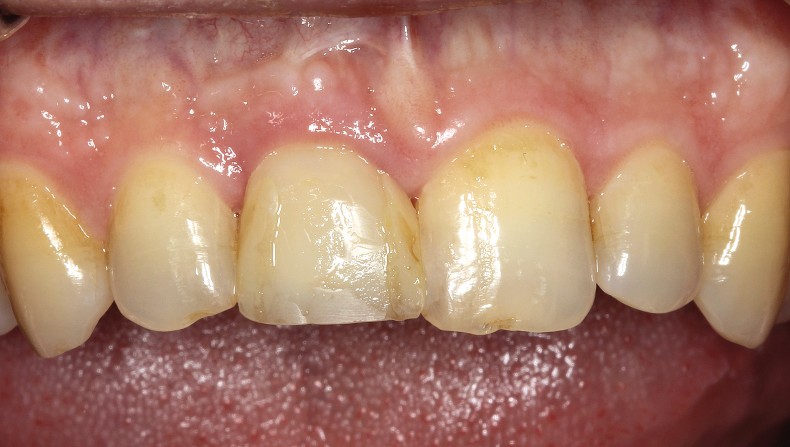

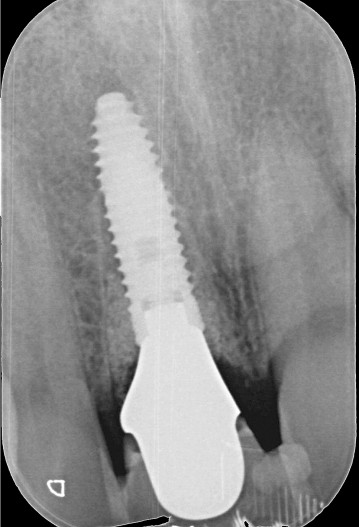

Röntgenologisch konnte keine Veränderung des krestalen Knochenverlaufs unmittelbar nach sowie vier bzw. sieben Monate nach Implantatinsertion beobachtet werden. Der Vergleich des Weichgewebsverlaufs vor Beginn und acht Monate nach Abschluss der Implantattherapie zeigte, dass die Weichgewebsverhältnisse stabil geblieben waren (Abb. 22 und 23) und dass mittels der gewählten Therapie ein ästhetisches Endergebnis erreicht werden konnte (Abb. 24a und b). Die vollnavigierte Implantatinsertion ermöglichte die exakte dreidimensionale Positionierung des Implantats sowohl in chirurgischer als auch in prothetischer Hinsicht, sodass alle notwendigen Parameter zum Erreichen der Komfortzone für Patient und Behandler gleichermaßen erfüllt werden konnten. Die Röntgenkontrolle ein Jahr post OP ergab keine visuell sichtbaren Anzeichen krestaler Knochenverluste mesial und distal des Implantats (Abb. 25).Die gewählte Therapieoption einer Sofortimplantation in Kombination mit der virtuellen Planung, der palatinalen Implantatpositionierung, der minimalinvasiven, vollnavigierten Implantation ohne Bildung eines Mukoperiostlappens, dem Einsatz von ADM sowie der Spaltauffüllung mittels xenogenem Knochenersatzmaterial bildeten die Grundlage für das endgültige ästhetische Ergebnis und den erfolgreichen Erhalt des periimplantären Weichgewebes. Die präoperative Fertigung des individuellen Abutments aus Zirkoniumdioxid, das verzögerte Belastungsprotokoll sowie der Einsatz des Abutments nach dem One abutment at one time-Prinzip können sich zusätzlich positiv auf das ästhetische und funktionelle Langzeitergebnis auswirken.

Die vollständige Literaturliste gibt es hier.

Der Beitrag ist im Implantologie Journal 09/2017 erschienen.
