Sicher lächeln – nie wieder ohne Zähne

Sicher lächeln – nie wieder ohne Zähne

Das Bremer Konzept der herausnehmbaren Galvanobrücke – Teil 1

Patientendokumentation in zwei Teilen mit Erläuterungen des einerseits standardisierten chirurgischen Vorgehens sowie der standardisierten Arbeitsabläufe der prothetischen ­Versorgung.

Geprägt durch gezielte Werbung aus Fernsehen und Zeitschriften steigt der  Anspruch der Patienten nach höchstmöglichem Komfort immer mehr. So wird eine Restitutio ad integrum der implantologischen als auch prothetischen Rekonstruktionen erwartet, vielfach soll sogar das ästhetische wie auch das funktionelle Er­gebnis der implantologisch-prothetischen Behandlung gegenüber dem Ausgangszustand eine erhebliche Verbesserung darstellen.

Anamnese


Ein 61-jähriger Patient stellte sich als Neupatient in unserer Praxis vor. Sein Anliegen war, sich nun mit Beginn der Rente zahnmedizinisch komplett sanieren zu lassen. Allgemeinanamnestisch lagen keine Besonderheiten vor.

Klinischer Befund


Der klinische Befund zeigte festsitzenden Zahnersatz lokalisiert auf einzelnen Zähnen im Oberkiefer sowie eine Kombinationsversorgung über eine herausnehmbare Geschiebekonstruktion im Unterkiefer. Diesen Zahnersatz trug der Patient allerdings nicht mehr. Die marginale Gingiva war gereizt, teilweise sehr hypertroph und zeigte massive Anzeichen einer chronischen Entzündung in Form von Schwellung und Rötung. Der erhobene PSI-Befund war mit einem Wert von „4“ positiv, BOP war ebenso an allen erhobenen Messpunkten positiv. Nahezu alle Zähne hatten einen Lockerungsgrad von 2 bis 3.

Röntgenbefund


Röntgenologisch zeigte sich ein generalisierter horizontaler Knochenabbau mit lokalisierten vertikalen Knocheneinbrüchen (Abb.1). Bis auf die Zähne 15, 33 und 43 waren alle übrigen Zähne nicht erhaltungswürdig.

Planung


Zunächst erfolgte die Aufklärung des Patienten über unterschiedliche therapeutische Möglichkeiten im prothetischen Bereich entsprechend seiner Befundsituation. Dies wäre eine Cover-Denture-Prothese im Oberkiefer sowie ein teleskopierender Zahnersatz im Unterkiefer gewesen. Als weitere Alternative kam eine implantologische Pfeilervermehrung in beiden Kiefern in Betracht. Bedingt durch die beidseitige geringe vertikale Knochenresthöhe im Unterkiefer wurde die Insertion von vier interforaminalen Implantaten besprochen. Als prothetische Versorgung wurde ihm die Versorgung mit einer herausnehmbaren teleskopierenden Galvanobrücke vorgeschlagen.



Im Oberkiefer sollten zu dem verbliebenen Zahn 15, der klinisch fest war, sechs Implantate  gesetzt werden. In Anbetracht des Alters des Patienten und der erstrebten langlebigen Versorgungsform wurde unsererseits von festsitzenden Brückenkonstruktionen abgeraten und wie im Unterkiefer eine herausnehmbare teleskopierende gaumenfreie Galvanobrücke empfohlen. Vorteile, die wir in dieser Versorgungsform auf lange Sicht betrachtet sehen, ist einerseits die Erweiterbarkeit, beispielsweise bei Verlust des eigenen Zahnes 15, sowie ganz klar die Möglichkeit der Pflege des herausnehmbaren Zahnersatzes wie auch der im Mund gut zu erreichenden und zu pflegenden Primärteile. Diese Pflege ist auch langfristig gesehen für eine dritte Person einfach durchzuführen, dies wäre bei festsitzendem Zahnersatz sicherlich nicht gegeben. Die gaumenfreie Gestaltung erlaubt dem Patienten die Wiedererlangung aller Vorzüge wie „Schmecken“, „das Gefühl eigener fester Zähne“, „kein Würgegefühl“ und hervorragende zahntechnische Gestaltungsmöglichkeiten für eine optimale Ästhetik. Dem Patienten wurden in einer Sitzung unter Lokalanästhesie die zu extrahierenden Zähne entfernt, das vorgefundene apikal und interradikulär zystenartige Granu­lationsgewebe sowie überschüssiges hypertrophes und hyperplastisches Gingivagewebe entfernt. Die Wunden wurden mit Einzelknopfnähten im Seitenzahnbereich und mit einer fortlaufenden Naht im Frontzahnbereich verschlossen, sodass nach Ausheilung eine blassrosa, fest auf der Unterlage adaptierte Mukosa und marginale Gingiva vorgefunden wurde. Der Patient wurde angewiesen, über einen Zeitraum von ca. zwei Wochen täglich zwei- bis dreimal mit CHX zu spülen, die Wunden wurden mehrmals mit einer Eosinlösung bepinselt.
Nach einer verträglichen Ausheilungsphase wurde der Patient mit einem herausnehmbaren Interimszahnersatz mit einfachen gebogenen Klammern versorgt.

Chirurgischer Teil


Prächirurgische Planung
Nach sechs Wochen wurde ein neues Röntgenbild angefertigt, um die prächirurgische Planung zu besprechen. Im Unterkiefer wurde eine Röntgenschablone mit Röntgenmesskugeln angefertigt (Abb. 2) und anschließend der herausnehmbare Zahnersatz mit Titanhülsen als Führungshilfe für die Implantatbohrer versehen. Dies diente somit als Bohrschablone für eine optimale und sichere Positionierung der Implantate. Geplant wurden vier interforaminale Implantate. Im Oberkiefer zeigte sich nach der Ausheilungszeit sowohl im subnasalen Bereich wie auch in den dorsalen Anteilen des Kiefers im Bereich der Kieferhöhlen nur noch eine geringe Resthöhe. Aus diesem Grund wurde im Oberkiefer eine Scanprothese angefertigt und ein dentales CT des Oberkiefers veranlasst. Mithilfe von SimPlant konnten dann die Implantate virtuell dreidimensional geplant werden (Abb. 3). Anhand der SimPlant-Auswertung wurde die Oberkieferimplantation folgendermaßen geplant: Sechs Implantate mit einem Durchmesser von 3,25 sollten gesetzt werden, die Frontzahnimplantate mit zusätzlicher Verankerung im Nasenboden und die beiden endständigen Implantate mit der zusätzlichen Notwendigkeit der Durchführung eines internen Sinuslift. Die Positionierung der Implantate und deren Anzahl erschienen ausreichend, um auf eine Durchführung  eines beidseitigen externen Sinuslift oder einer präimplantologischen Knochenauflagerung zu verzichten. Die entsprechenden Bohrschablonen Surgi Guide wurden in Leuven, Belgien, bestellt. So sollte die zuvor bestimmte optimalen Positionierung, wie auch die Länge und Durchmesser der Implantate, intraoperativ sichergestellt werden. Es wurden drei Bohrschablonen (Abb.4) mit integrierten Titanhülsen als Führungshilfen für die Implantatbohrer geliefert. Es zeigte sich jedoch, dass diese Bohrschablonen ziemlich überdimensioniert waren und massiv zurück­geschliffen werden mussten, um sie überhaupt auf den ­freigelegten Knochen platzieren zu können und auch die ­Dimension des freipäparierten Mukoperiostlappens einigermaßen dimensioniert lassen zu können.

Implantatinsertion Oberkiefer

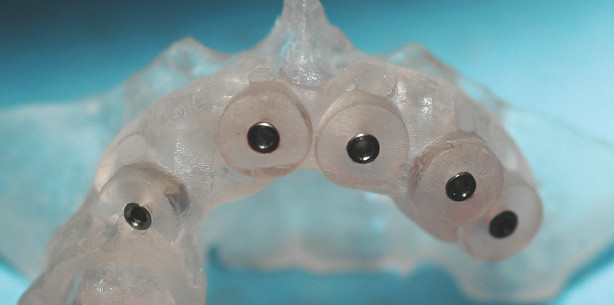

Da wir den Oberkiefer nach Implantation generell fünf bis sechs Monate ausheilen lassen, haben wir mit der Insertion der Oberkieferimplantate begonnen und zeitlich versetzt nach drei Monaten im Unterkiefer die Implantate gesetzt. In Lokalanästhesie wurde ein durchgehender Mukoperiostlappen gebildet, dieser wurde nur so weit mobilisiert, um die Bohrschablonen per Hand lagestabil halten zu können und die Implantatbohrer sicher durch die Führungshilfen führen zu können (Abb. 5–9).

Intraoperativ stellte sich jedoch die Knochendimension trotz der vorherigen computernavigierten Analyse als besser dar, sodass zum Teil längere und breiter dimensionierte Implantate gesetzt werden konnten.
Es wurden sechs Implantate der Fa. Bego Semados S 3,25, S 3,75 und S 4,5 inseriert (Abb. 10 und 11). Standardmäßig werden Einmalbohrer verwendet. Die Implantatbettaufbereitung erfolgte mittels Pilotbohrung und den entsprechenden Erweiterungsbohrern. Die Implantate wurden nach vorgegebenem Protokoll manuell mit einem Drehmomentschlüssel mit einem Drehmoment von 30Ncm inseriert. Als Wasserkühlung kommt stets isotonische Kochsalzlösung zum Einsatz. Bei den endständigen Implantaten wurde jeweils ein interner Sinuslift durchgeführt, um ein ausreichend langes Implantat inserieren zu können. Mithilfe von Osteotomen (Abb. 12) (Fa. Zepf) konnte so die Kieferhöhlenschleimhaut unter leichten Klopfbewegungen angehoben werden. Die Osteotome werden in unterschiedlichen Durchmessern geliefert.
Nach Rückverlagerung des Mukoperiostlappens wurde dieser zunächst im Bereich der Papilla incisiva und dann beidseitig die lateralen Anteile mit einem Nahtmaterial in Stärke 0,6 vernäht. In unserer Praxis wird bei jeder Implantation ein praxisintern erstelltes Operationsprotokoll ausgefüllt, um allen Anforderungen unseres eingeführten Qualitätsmanagementsystems zu entsprechen. Der Patient bekam eine Stunde präoperativ ein Lokalantibiotikum (Amoxycillin 2.000mg) in unserer Praxis verabreicht. Da der Eingriff nicht länger als zwei Stunden dauerte, wurde postoperativ auf eine ­weitere Gabe verzichtet (siehe DGZMK-Stellungnahme 2008). Weiterhin wurde der Patient instruiert, in den folgenden vier bis sechs Wochen zwei- bis dreimal täglich mit einem CHX-Präparat zu spülen und in den ersten beiden Wochen auch den Bereich der Nähte vorsichtig mit einer weichen Zahnbürste und CHX zu reinigen (siehe Checkliste „Postoperative Verhaltensmaßnahmen“). Den he­rausnehmbaren Zahnersatz durfte er in den ersten vier ­Tagen nicht einsetzen. Dieser wurde danach weichbleibend mit Mucopren soft unterfüttert und erst nach einer individuellen Ausheilungszeit regelrecht unterfüttert.

Implantatinsertion Unterkiefer

Circa drei Monate später erfolgte die Insertion der Unterkieferimplantate ebenfalls unter Lokalanästhesie nach gleichem Operationsprotokoll. Lediglich in den herausnehmbaren Unterkiefer-Interimsersatz wurden Titanhülsen als Führungshilfen für die Implantatbohrer eingearbeitet. Diese wurden nach der Operation entfernt und der Bereich der Aussparungen mit Kunststoff aufgefüllt. Der umgearbeitete Zahnersatz diente somit ebenfalls als Röntgenmessschablone (Abb.13 und 14). Zur Überprüfung der Parallelität der Bohrungen wurden die mitgelieferten Parallelisierungsstifte in die Bohrkavitäten eingesetzt, hierdurch konnte sichergestellt werden, dass auch die später gesetzten Implantate in gleicher Weise parallel zueinander ausgerichtet waren. Achsenkorrekturen können zu diesem Zeitpunkt noch vorgenommen werden (Abb. 15–17).
Der aufgefangene Knochen (Bone Trap, Abb.18) konnte genutzt werden, um kleine Knochendefekte wie vestibulär des gesetzten Implantates Regio 34 aufzufüllen. Danach erfolgte der Wundverschluss wieder mit Nahtmaterial der Stärke 0,6 (Abb. 19). Als postoperative Verhaltensmaßnahmen galten nach dieser Implantation dieselben wie bereits bei dem Oberkiefer aufgeführt. Es wurden vier Implantate der Fa. Bego Semados S 3,75 inseriert. Nach jeder Implantation erfolgt eine röntgenologische Kontrollaufnahme (Abb. 20).

Implantatfreilegung


Weitere drei Monate später erfolgte unter Lokalanästhesie die Freilegung aller Implantate, die Verschlussschrauben wurden entfernt und Gingivaformer aufgeschraubt. Zwei Wochen später konnte mit der prothetischen Rekonstruktion begonnen werden.

Autoren: Dr. med. dent. Jan Bogena, Dr. med. dent. Daniela Bogena/Bremen-Vegesack
