Computergestützte Bewegungsaufzeichnung: Was kann man sehen?

Computergestützte Bewegungsaufzeichnung: Was kann man sehen?

Die computergestützte Bewegungsaufzeichnung wird immer wieder skeptisch betrachtet. Mehr als Artikulatorwerte ließen sich aus den Aufzeichnungen nicht herauslesen, ist oft der Tenor. Dem muss an dieser Stelle widersprochen werden, vehement. So ergeben sich beim CMD-Patienten immer wieder charakteristische Pattern, die einer genaueren, zielgerichteten Betrachtung unterzogen werden sollten.

Aus der minutiösen Analyse dieser Pattern erkennen wir charakteristische Bewegungsmuster, die ihre Ursache in Fehlstellungen der Kondylen und den damit verbundenen Strukturänderungen der Weichgewebe haben. Auf diese Weise gewinnt die computergestützte Bewegungsaufzeichnung enorm an Wert. Ihr Informationsgehalt ist für den, der sich mit dieser Materie beschäftigt, bei Weitem höher als der Informationsgehalt der rein klinischen Funktionsanalyse. Wollen wir jedoch tiefer in das Verständnis eintauchen, so müssen wir unser CMD-Modell einer grundlegenden Wandlung unterziehen.

Der digitale Workflow

Der digitale Workflow hat in der CMD-Diagnostik und Therapie schon vor langer Zeit, wenn auch zu wenig beachtet, Einzug gehalten. Die mit der craniomandibulären Dysfunktion einhergehenden Veränderungen von Bewegungsabläufen stehen in direktem Zusammenhang zu strukturellen Verän- derungen der Weichgewebe des Kiefergelenks. Dies kann computergestützt hervorragend dargestellt werden. Aufgrund der Ergebnisse einer großen Zahl von systematischen Aufzeichnungen wurde ein neues Modell der craniomandibulären Dysfunktion generiert – das Gelenkraum-Modell. Dies betrifft Ursache, Erscheinungsbild, Folge und Therapie dieser Volkskrankheit.

Biologische Systeme

Wenn wir CMD verstehen wollen, müssen wir das Kiefergelenk als biologisches System betrachten. Biologische Systeme sind gekennzeichnet durch ein hohes Maß an Präzision. Mithilfe dieser Präzision versucht der Organismus das jeweilige System in seiner Funktionalität aufrechtzuerhalten (Abb. 1). Als Beispiel für biologische Systeme sei hier nur das Herz erwähnt. Die Gefäßversorgung und die neurologische Versorgung gewährleisten über viele Jahrzehnte eine „reibungslose“ Funktion. So wiederholt sich die Periodik des EKGs im Laufe eines durchschnittlichen Lebens etwa 3 Milliarden Mal. Der Allgemeinmediziner hat gelernt, aus Abweichungen vom normalen EKG Rückschlüsse auf die zugrunde liegende Pathologie zu ziehen. Das sollte uns Zahnmedizinern bezüglich der Bewegungsaufzeichnungen auch gelingen und zwar bevor wir unsere CMD-Patienten „psychologisieren“. Wir Zahnärzte müssen lernen, in allgemeinmedizinischen, biologischen Begriffen zu denken. Das stomatognathe System stellt ein ebensolches biologisches System dar.

Das Kiefergelenk – ein biologisches System?

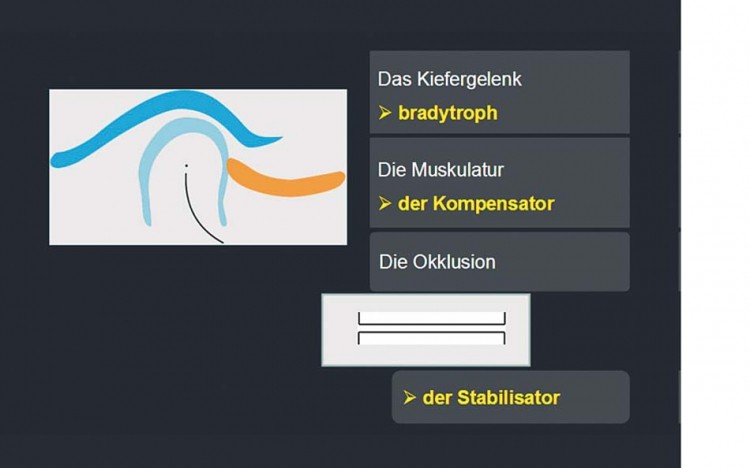

Betrachten wir das stomatognathe System als ein in sich geschlossenes, biologisches System. Dieses besteht im Wesentlichen aus dem Kiefergelenk, welches in seiner Ortho-Funktion erhalten werden soll. Die Präzision des Zahnreihenschlusses, die statische Okklusion, hat ihre wesentliche Aufgabe in der Erhaltung der Funktionalität dieses Gelenks. Gelingt dies nicht, tritt die gelenkbezogene Muskulatur als kompensatorisches Organ in Erscheinung. Damit ist die Muskel„verspannung“ nicht als Ursache, sondern Folge der Dysfunktion zu betrachten (Abb. 2). Die Folgen der kompensatorischen, muskulären Tätigkeit treten als CMD-Symptome in Erscheinung: Verspannungen, Kopfschmerz, Symptome des statischen Achsenorgans, HWS, BWS, LWS. Eine weitere Art von Symptomatik entsteht aufgrund der nachbarschaftlichen Beziehung der Kondylen zu neuronalen Strukturen, neuropathogene Symptomatik, Tinnitus, Schwindel, Hörstörungen, Gesichtsschmerz.

Parameter der Präzision – das Gelenkraum-Modell des stomatognathen Systems

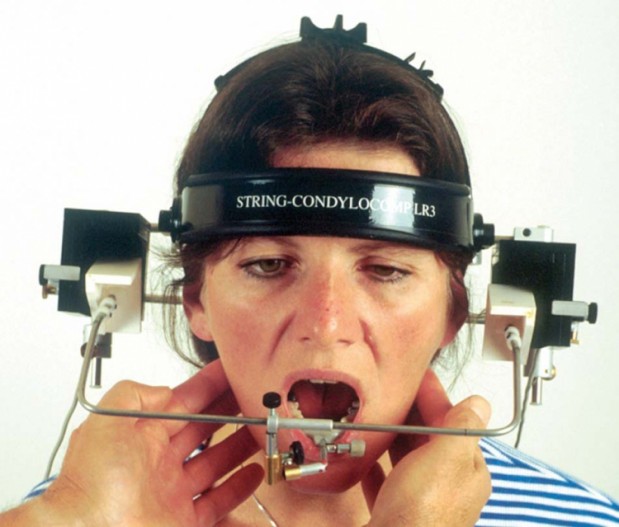

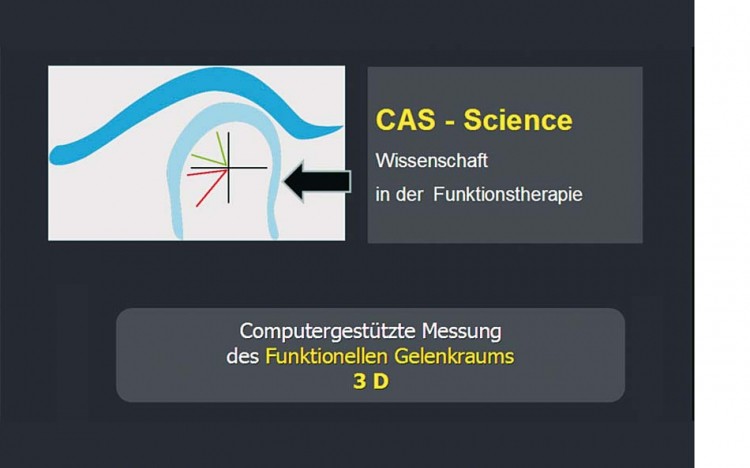

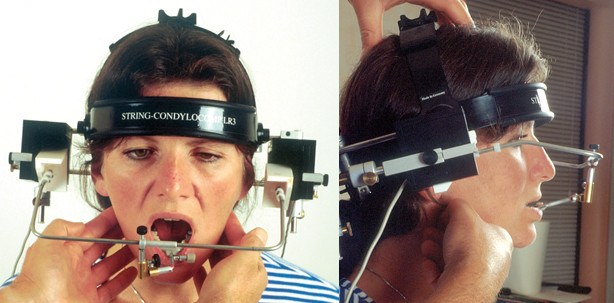

Um den Parametern der Präzision des craniomandibulären Systems auf die Spur zu kommen, haben wir uns computergestützter Methoden hochauflösender Bewegungsaufzeichnungsgeräte bedient (Abb. 3).

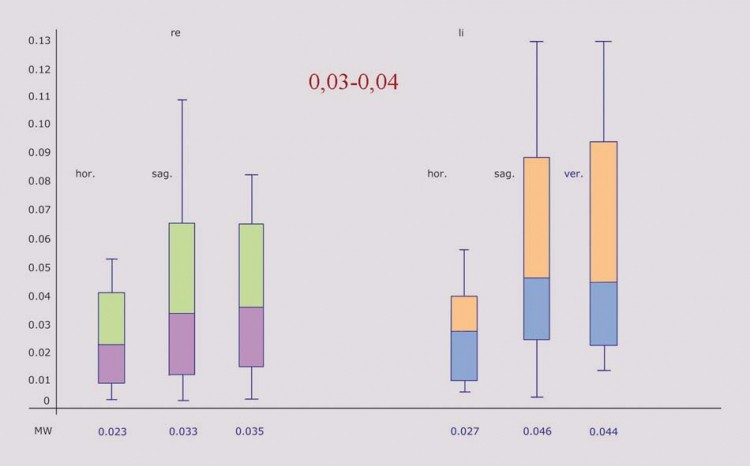

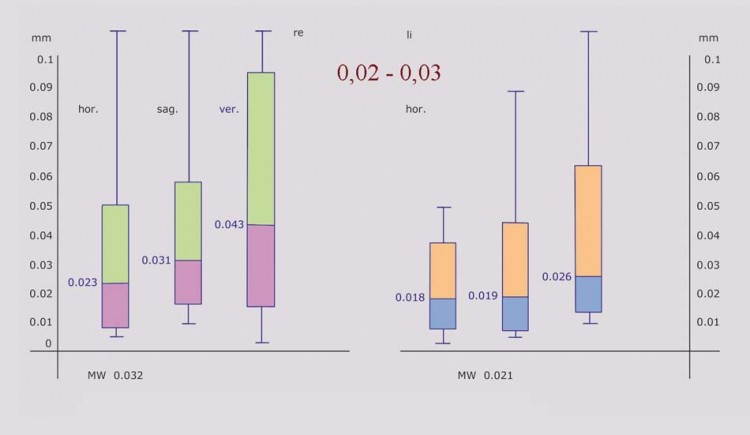

  • 1. Dabei fiel als erstes die Fähigkeit des Patienten auf, innerhalb des craniomandibulären Systems die habituelle Interkuspidation mit hoher Präzision einzunehmen (Abb. 4 und 5).

Dieses Ergebnis galt für Probanden und Patienten gleichermaßen. Dieses erstaunliche Phänomen führte uns zu einer neuen Arbeitshypothese der statischen Okklusion. Verantwortlich für die Konstanz der Einnahme der habituellen Interkuspidation zeichnen drei Subsysteme: das Kauflächenrelief der Zähne, Rezeptoren (die sog. [PDL-Parodontalligament-]Sensoren) sowie die Verarbeitung erhaltener Signale in Sekundenbruchteilen innerhalb eines neurologischen Memory-Effektes. Erstaunlich musste erscheinen, dass auch bei fehlregistrierter Okklusion innerhalb eines nicht näher definierten Zeitraums sich eine Konstanz der HIKP, der falsch registrierten, einstellt. Bei einer falsch registrierten „Zentrik“ zur Herstellung von Zahnersatz liegen die Kondylen zu weit kranial oder dorsal (oder beides), zu weit medial oder lateral. Daraus er-gibt sich eine strukturelle Veränderung der Weichgewebe, die sich in pathologischen Bewegungsabläufen darstellt.

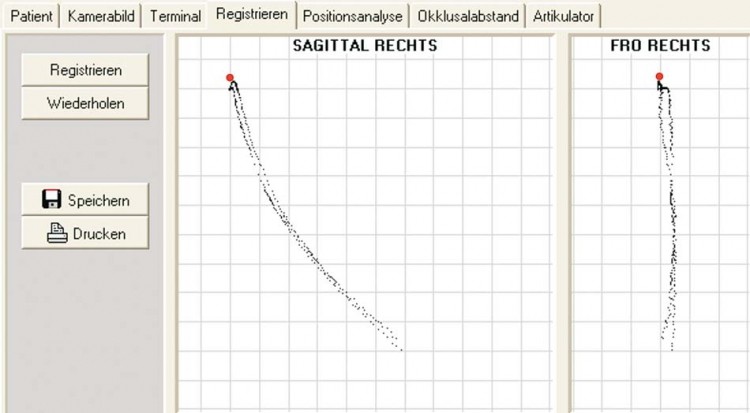

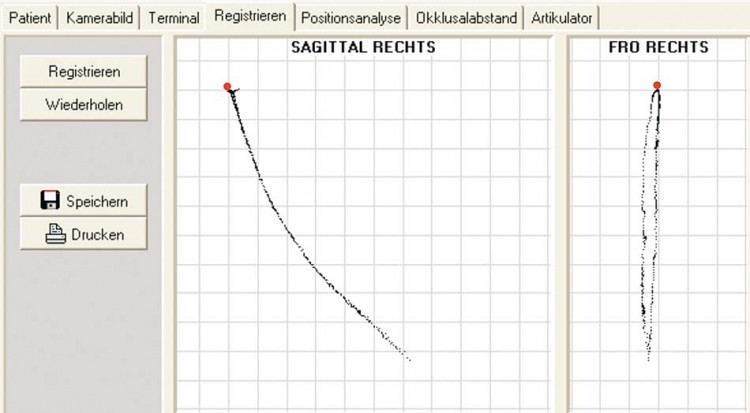

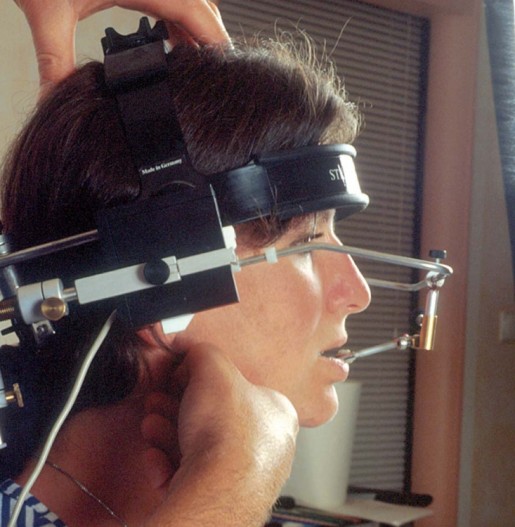

  • 2. Ein weiterer Parameter ergab sich im Vergleich der Bewegungsabläufe zwischen gelenkgesunden Probanden und CMD-Patienten (Abb. 6–9).

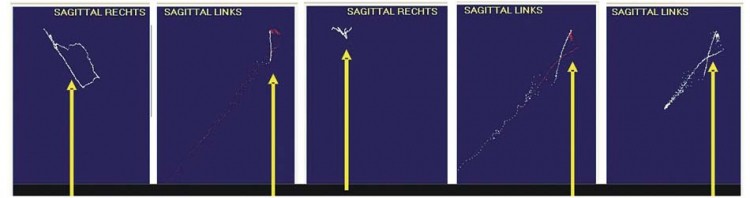

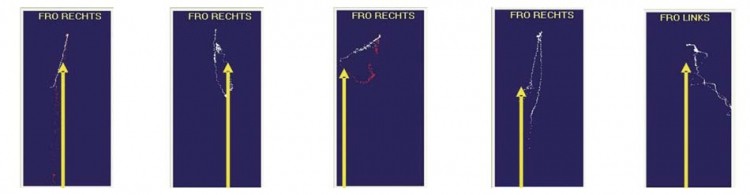

CMD-Patienten wiesen, bedingt durch strukturelle Veränderungen der Weich- und Hartgewebskomponenten, vom Physiologischen abweichende Bewegungsabläufe auf. Ein Großteil dieser Abweichungen ist sicher rein palpatorisch nicht zu erfassen und auf diese Weise einer wissenschaftlichen Analyse nicht zugänglich (Abb. 10 und 11).

  • 3. Ausschlaggebend, ein Ergebnis der Studie, war schließlich die Darstellung eines Funktionellen Gelenkraums beim Gesunden. Alle Gelenke des Körpers besitzen einen Gelenkspalt oder dreidimensional betrachtet einen Gelenkraum. Das ist die Resilienz des umgebenden Weichgewebes, innerhalb dessen der Gelenkkopf seine Funktionen ausüben kann. Auch das Kiefergelenk macht hierbei keine Ausnahme. Es besitzt einen „Funktionellen Gelenkraum“, früher als RKP bezeichnet.

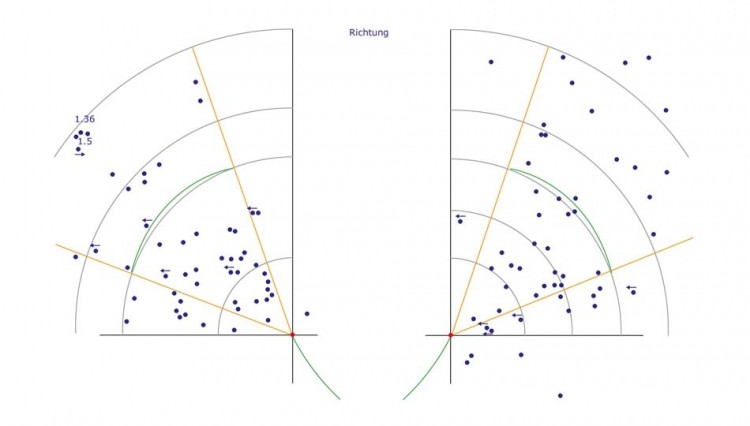

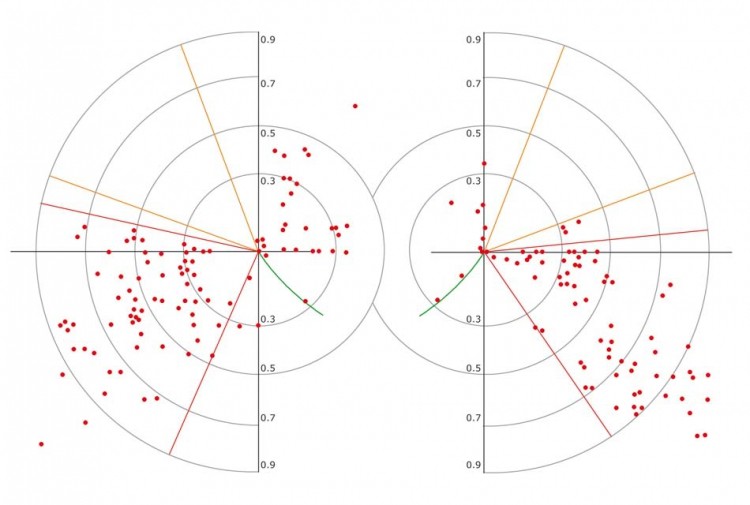

Die Kondylen gelenkgesunder Patienten können aus der HIKP nach dorsokranial manipuliert werden – Gelenkraummessung. Dies gelingt bei einem nach kaudal verlagerten Kondylus nicht. Dieser bewegt sich ausschließlich kaudal bzw. nach anterior – unser CMD-Patient (Abb. 12 und 13).

Der CMD-Patient weist demgegenüber einen Gelenkraum auf, dessen kranialer Anteil nicht existent erscheint.

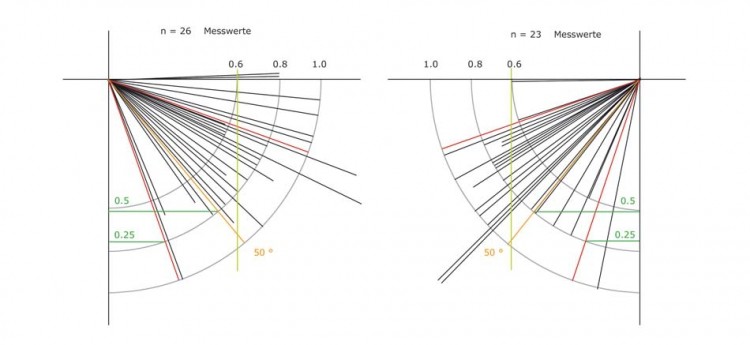

  • 4. Ein ähnliches Phänomen gilt für die Untersuchung der transversalen Bewegungskapazität. Viele CMD-Patienten weisen diesbezüglich ein funktionelles Defizit auf (Abb. 14).
  • 5. Betrachten wir die Größenordnungen, in denen wir uns mit unseren Untersuchungen bewegen (# 1 mm), so stellen wir fest, die erhaltenen Ergebnisse konnten nur mittels hochauflösender, computergestützter Methoden generiert werden, deren Auflösungsvermögen im Bereich ± 0,01 mm liegt.
  • 6. In Zusammenfassung der Ergebnisse ergibt sich folgendes CMD-Modell:

Alle Patienten mit Symptomen im Bereich des CMD-Syndroms weisen unphysiologische Bewegungsabläufe (BEW) auf. Diese Patienten zeigen in einer oder mehreren Ebenen einen unphysiologischen Gelenkraum (FGR).

  • 7. Therapeutisch bildet der Gelenkraum den Angelpunkt zur Schmerzfreiheit

Therapeutisch versuchen wir mittels Analog-Positioner die Modelle des Patienten so zu positionieren, dass beim Schlussbiss auf die Schiene, die Kondylen des CMD-Patienten wieder einen physiologischen Gelenkraum aufweisen. Der Spannungszustand der kompensierenden Muskulatur reduziert sich. Die Symptomatik wird drastisch reduziert. Das Verfahren mithilfe eines Analog-Positioners steht nicht im Widerspruch zur Ermittlung der klinischen zentrischen Relation. Das genannte Verfahren ist jedoch zielgerichteter. Das Einschleifen der Schienen entfällt! Da biologische Systeme sehr präzise sind, können sie einer Messbarkeit zugeführt werden.

Zusammenfassung – CMD als Gelenkraum-Modell

Gelenkgesunde Patienten zeigen physiologischen Bewegungsablauf (BEW) und einen nach dorsokranial gerichteten funktionellen Gelenkraum (FGR) im Bereich von 0,75–1,0 mm.

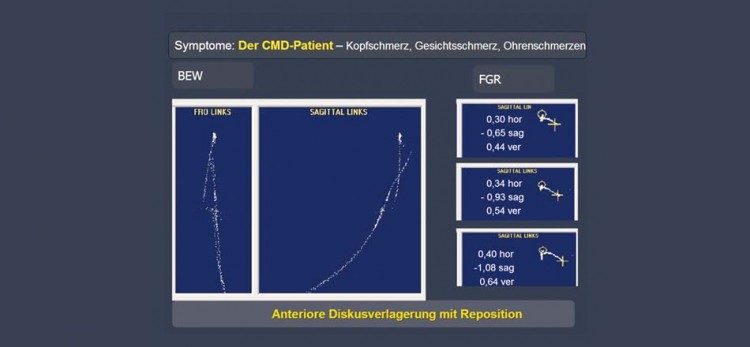

Der CMD-Patient weist einen unphysiologischen Bewegungsablauf (BEW) auf, sein Gelenkraum (FGR) ist nicht nach kranial gerichtet (Abb. 15 und 16).

Fazit

Geringe Stellungsänderungen der Kondylen in Bezug zur Fossa articularis ( ± 0,3 mm) können zu Veränderungen des Bewegungsablaufs, zur CMD-Symptomatik führen. Diese Stellungsänderung kann computergestützt gemessen werden. Merke: Es geht, wie in allen biologischen Systemen, auch im Kiefergelenk sehr präzise zu. Präziser als wir gedacht haben. Dies kann man messen! In seinem Buch „Das Kiefergelenk verstehen“ beschreibt G. Christiansen in vielen selbsterklärenden Bildern die wichtigste Eigenschaft des Kiefergelenks: Die Bewegung – Physiologie und Pathologie der Bewegung und deren Folgen für die Symptomatik des CMD-Patienten.
