Mesialisierung von Unterkiefermolaren ohne Multibracketapparatur

Mesialisierung von Unterkiefermolaren ohne Multibracketapparatur

Eine zuverlässige Verankerung und deren adäquate Kontrolle sind das A und O einer erfolgreichen kieferorthopädischen Behandlung. Zur Realisierung dieser Notwendigkeit haben sich skelettale Verankerungselemente in der Vergangenheit als äußerst hilfreich erwiesen. So finden skelettal getragene Apparaturen heutzutage auch im Bereich des Lückenmanagements ihre Anwendung, wodurch unerwünschte dentale Nebenwirkungen nahezu vermieden werden können. Im vorliegenden Patientenfall wird die Mesialisierung von Molaren im Unterkiefer mithilfe eines skelettal verankerten Lipbumper ohne Einsatz einer Multibracketapparatur gezeigt.

Eine 19-jährige Patientin stellte sich mit einem nicht erhaltungsfähigen Zahn 46 in unserer Praxis vor. Auf dem Orthopantomogramm des bleibenden Gebisses war zu erkennen, dass trotz erfolgter Wurzelspitzenresektion eine apikale Entzündung des wurzelgefüllten Zahns 46 vorlag, sodass dieser als nicht erhaltungswürdig einzustufen war. Zahn 47 war vollständig durchgebrochen, während Zahn 48 röntgenologisch sichtbar, jedoch dessen Wurzelwachstum entsprechend der offenen Apizes noch nicht abgeschlossen war (Abb. 1a und b). Anstelle einer prothetischen Lückenversorgung für Zahn 46 entschied sich die Patientin für einen kieferorthopädischen Lückenschluss mit Einstellung des Zahnes 48.

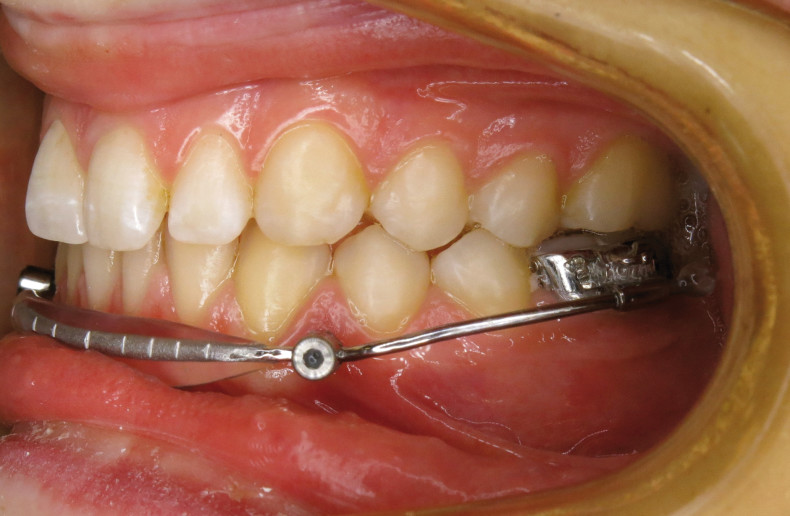

Der Lückenschluss sollte mithilfe einer skelettalen Verankerung erfolgen. Das hierbei zur Anwendung kommende System (Pasin-Pin®) wird eigentlich hauptsächlich im Oberkiefer eingesetzt, und zwar zur Distalisierung und Mesialisierung von Zähnen, zur Erweiterung der Gaumennaht oder zur Einstellung verlagerter Eckzähne. Im vorliegenden Fall wurde es nun im Unterkiefer verwendet (Abb. 2a–e).

Flexibel modifizierbare Behandlungsapparatur

Das Pasin-Pin®-System (BBC-Orthotec GmbH) bietet dem Behandler aufgrund der breiten Palette an Einsatzmöglichkeiten eine große Flexibilität in der kieferorthopädischen Therapie. Seine klinische Anwendung ist recht einfach, da die dafür benötigten Einzelteile optimal aufeinander abgestimmt sind. So können alle gängigen Formen an Rund- und Vierkantbögen bis zu einer Dimension von maximal 1,2 mm mittels schraubbarer Verbindung (Fix-Cap) im 1,2 mm breiten Slot des Pins stabil fixiert werden.

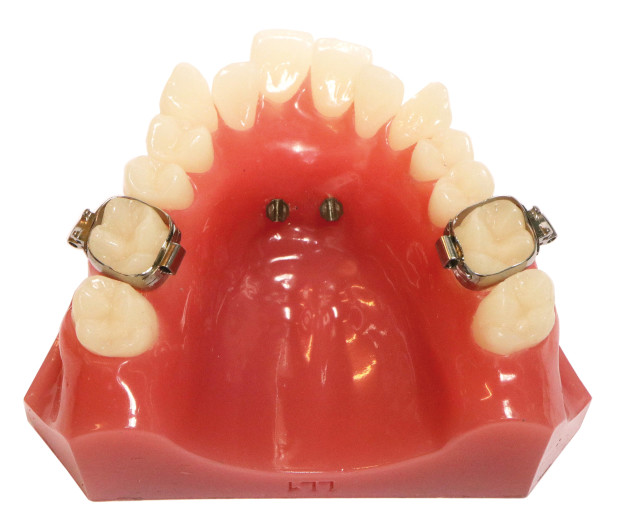

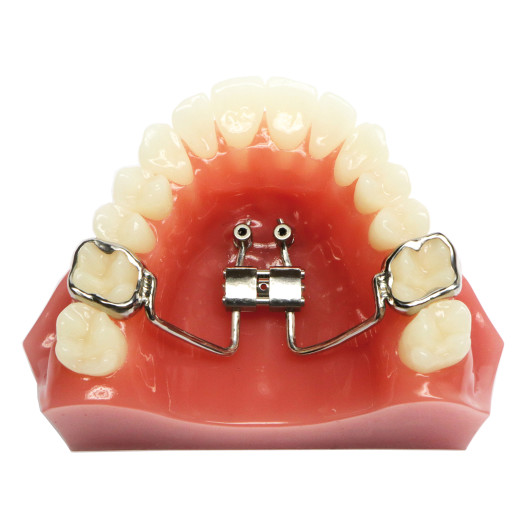

Je nach Art der Anwendung werden die Minipins im Oberkiefer entweder paramedian oder median zur Sutura palatina im mittleren Gaumen platziert oder in palatinaler M4-Position. Die Minischrauben können aber auch interradikulär in der Maxilla oder – wie im vorliegenden Fallbeispiel – in der Mandibula eingebracht werden. Der vom Autor bevorzugte Insertionsort im Oberkiefer ist paramedian zur Sutura palatina im mittleren Gaumen. Diese Vorgehensweise bietet mehrere Vorteile. So kann in die Slots der Pinköpfe problemlos eine Hyrax-Schraube eingesetzt werden, sodass eine Hybrid-GNE-Apparatur fixiert werden kann. Die Arme der GNE-Schraube werden dabei in den Slot gelegt und mittels Kappe verschraubt. Durch diese Art der Fixierung entfällt die Notwendigkeit, Abutments mit den Armen der Hyrax-Schraube verschweißen zu müssen (Abb. 3a und b). Ist die aktive transversale Dehnung erfolgt, kann die Hyrax-Schraube entfernt und zur Stabilisierung des Ergebnisses ein Drahtstück in U-Bogenform passiv in die Slots der Pinköpfe gelegt werden, wodurch sich der Tragekomfort für den Patienten deutlich erhöht.

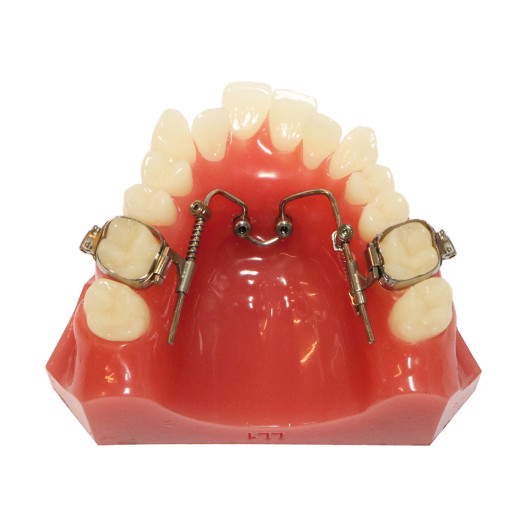

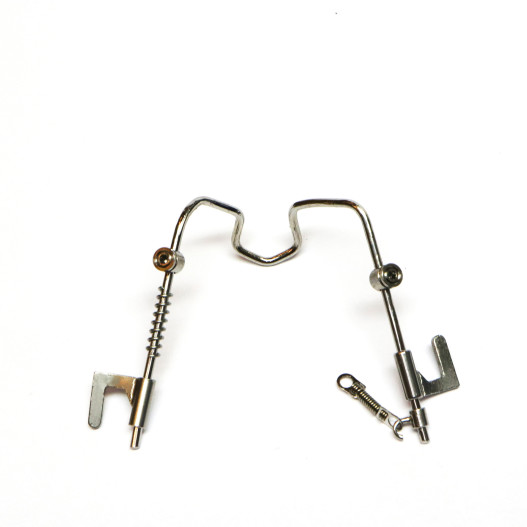

Ein weiterer Vorteil des Systems ist, dass die Apparatur individuell zu einer Distalisierungs- oder Mesialisierungsmechanik modifizierbar ist. Hierfür wird ein einfacher 1,1 mm starker Runddraht als Führungsbogen rotations- und kippstabil im Slot befestigt (Abb. 3c und d).

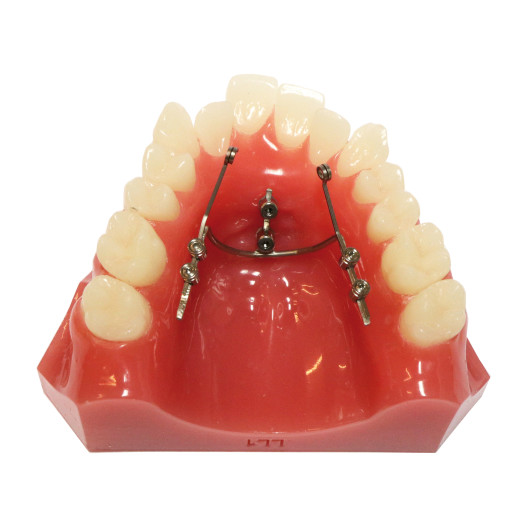

Für die Einstellung verlagerter Eckzähne inseriert der Autor die Minischrauben median zur Sutura palatina in Kombination mit einer umgekehrten Plate (Abb. 3e).

Lipbumper-Mechanik mit Führungsbogen

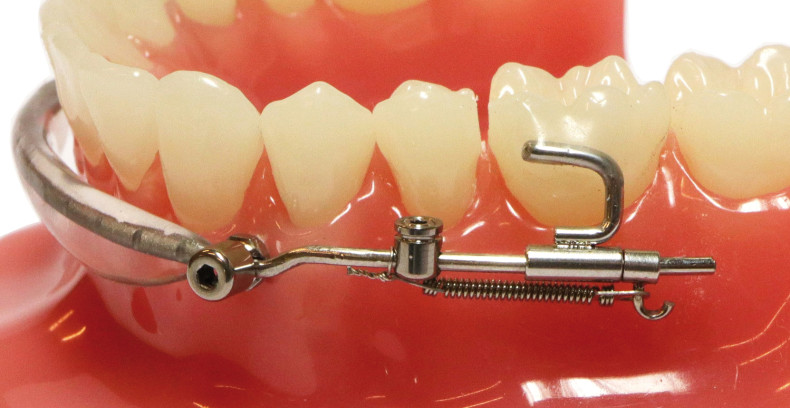

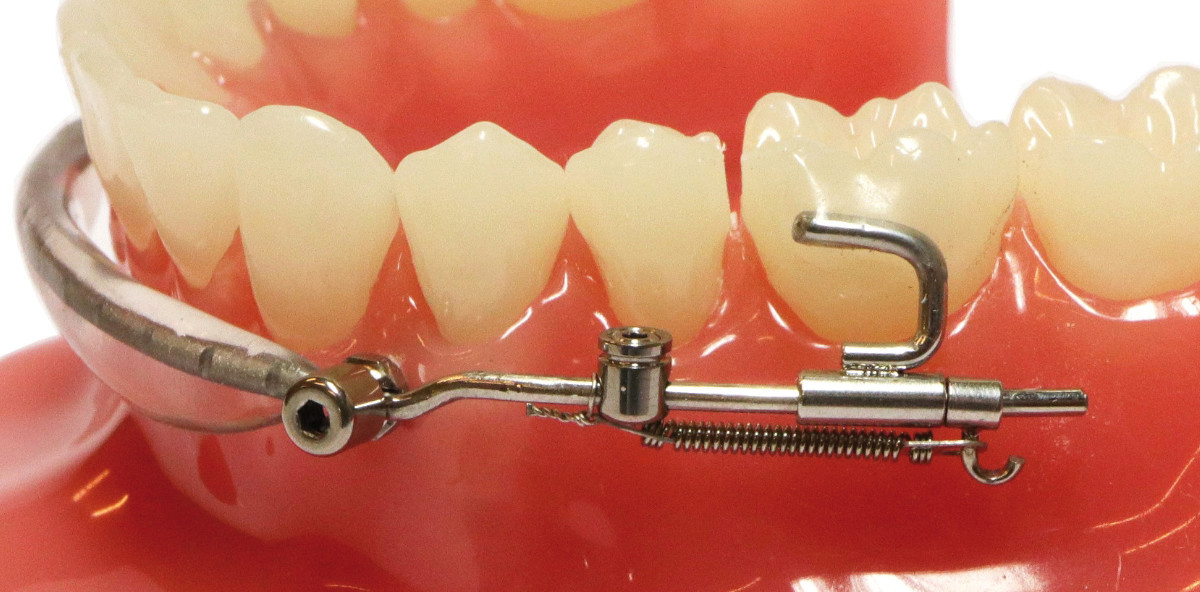

Kommt das System – wie im vorliegenden Fall – im Unterkiefer zur Distalisation oder Mesialisation zur Anwendung, geschieht dies anhand eines vom Autor konstruierten skelettal verankerten Lipbumpers (Abb. 4a und b). Zu den Vorteilen dieser Mechanik zählt (wie im Oberkiefer) ein stabiler Führungsbogen von 1,1 mm (Slider-Mechanik), der sich auf Höhe des Widerstandszentrums befindet, wodurch die Kraft in diesem appliziert werden kann. Die Zähne werden dementsprechend körperlich, mit wenigen dentalen Nebenwirkungen bewegt.

Bei Verwendung eines Runddrahtes müssen mindestens zwei Minipins zur Anwendung kommen, damit die angefertigte Konstruktion kipp- und rotationsstabil agiert. Der Runddraht in U-Bogenform ermöglicht auch ein einfaches Adaptieren an die jeweilige klinische Situation. Chairside-Korrekturen und Anpassungen sind daher einfach umsetzbar. Eine Plate oder spezielle Abutments sind nicht zwingend erforderlich.

Zurück zum klinischen Fallbeispiel. Bei der Patientin wurden im Unterkiefer zwei Pins der Dimension 1,6 x 10 mm interradikulär zwischen Eckzahn und erstem Prämolaren inseriert. In der Mandibula darf – anders als in der Maxilla – die Abformung aufgrund der interradikulären, fast waagerechten Position der Minischrauben nicht mit Silikon erfolgen. Vielmehr muss diese unbedingt mithilfe von Alginat realisiert werden, da der Abformlöffel aufgrund der Unterschnitte nicht mehr entfernt werden könnte. Mithilfe des Alginats ist das hingegen problemlos umsetzbar.

Nach erfolgter Abformung werden die Laboranaloge waagerecht in den Abformlöffel platziert und zusätzlich mittels Wachs und dünnen Drahtstücken in der Abformung stabilisiert.

Die Patientin verlässt die Praxis mit den inserierten Minipins und zwei entsprechend aufgeschraubten Kappen, welche zum einen den Tragekomfort erhöhen und zum anderen den Schutz der Pinflanken gewährleisten.

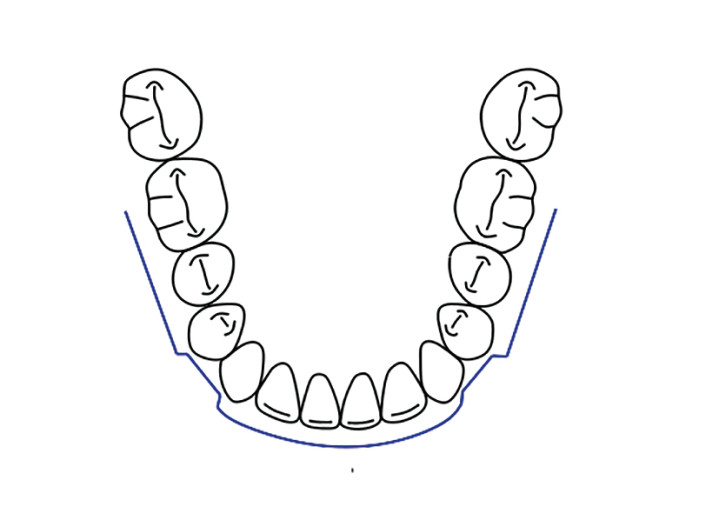

Die Position der Minischrauben am Gipsmodell sollte durch den Behandler unbedingt nachkontrolliert werden. Im Labor wird dann ein individueller Lipbumper aus 1,1 mm starkem Draht gebogen, inklusive zweier im Bereich der Pins befindlichen In-Out-Biegungen (Abb. 5). Diese gewährleisten, dass der Lipbumper einen bestimmten Abstand zur Gingiva einhält, zudem die Implantate vollständig inseriert werden können und die aufschraubbaren Kappen nicht hervorstehen.

Im vorliegenden Fall wurden Molarenbänder mit Lipbumper-Röhrchen verwendet, um die Mesialisierungsapparatur zu realisieren (Abb. 2b–e). Diese Vorgehensweise birgt leider den Nachteil, dass der Lipbumper direkt am Behandlungsstuhl angepasst werden muss, damit dieser passiv zum Lipbumper-Röhrchen ist und spannungsfrei mit den Pins gekoppelt werden kann.

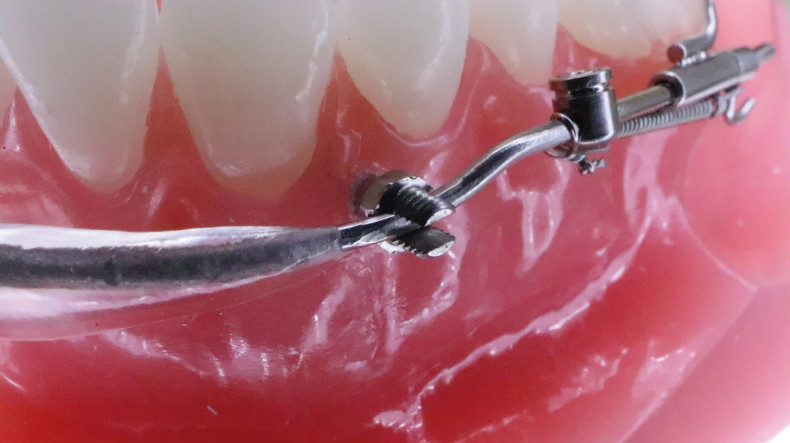

Durch die Verwendung sogenannter Bondable Connectors (nach Dr. Thomas Banach) entfällt das mitunter zeitaufwendige passive Einsetzen des Lipbumpers in die Tubes. In der Abbildung 4a sind die Konnektoren bereits auf dem Lipbumper fixiert, sodass sie problemlos an die Bukkalfläche der Molaren gebondet werden können. Durch dieses Vorgehen sind die Röhrchen immer direkt passiv geklebt, weshalb der Autor den Einsatz der Bondable Connectors jedem Apparaturanwender nur empfehlen kann. In der Abbildung 6 ist eine Detailansicht des Minipin-verankerten Lipbumpers ohne aufgeschraubte Kappe dargestellt.

Am Jet-Hook, einem aufschiebbaren Häkchen, wird distal des Konnektors eine Zugfeder eingehängt und mithilfe einer Achterligatur mesial des Activation Lock befestigt. Durch Verschieben dieses verschraubten Activation Lock nach mesial wird die Zugfeder schließlich aktiviert (Abb. 4a). Mithilfe der beschriebenen Mechanik konnte bei der Patientin der Zahn 47 innerhalb von 16 Monaten um eine Molarenbreite mesialisiert werden (Abb. 7; 8a–c). Bis zu diesem Zeitpunkt kam noch keine Multibracketapparatur zum Einsatz. Erst nach vollständig erfolgtem Lückenschluss wurden zur Ausformung der Zahnbögen und zum Finishing Brackets im Ober- und Unterkiefer geklebt (Abb. 9 und 10). Durch die Mesialisierung des Zahns 47 erfolgte der spontane Durchbruch von Zahn 48 sowie dessen Mesialwanderung, wie im entsprechenden OPG erkennbar ist (Abb. 11). In den Abbildungen 13a bis e ist das erzielte Endergebnis dargestellt.

Fazit

Die mithilfe des Pasin-Pin®-Systems umsetzbare Mechanik ermöglicht die ein- sowie beidseitige Mesialisierung und Distalisierung von Molaren nahezu ohne dentale Nebeneffekte und ohne Einsatz einer Multibracketapparatur. Zudem ist die im Unterkiefer integrierte Apparatur kaum sichtbar.

Es ist bekannt, dass die interradikuläre Insertion von Minischrauben in der Mandibula höhere Verlustraten aufweist als die Platzierung von Pins im mittleren Gaumen in der Maxilla. Durch die Verbindung der im Unterkiefer eingebrachten zwei Minischrauben mit dem Lipbumper werden diese kipp- und rotationsstabil, wodurch der Autor die trotz interradikulärer Insertion geringe Verlustrate der Pins in seiner Praxis erklärt.
