Praxistest CAD/CAM-System – Standard von morgen

Praxistest CAD/CAM-System – Standard von morgen

Nach sorgfaltiger Prüfung verfügbarer CAD/CAM-Systeme zur Verarbeitung von Gerüstkeramiken schaffte sich der Nürnberger Zahntechniker Thomas Perling schon vor längerer Zeit ein inLab-System an. Um Erfahrungen mit der abdruckfreien Praxis zu sammeln, entschloss er sich zusammen mit Zahnarzt Martin Kelbel aus Altdorf, CEREC Connect auf seine Praxistauglichkeit zu prüfen.

Erster Schritt zur abdruckfreien Praxis


Auf einer Fachtagung hörte mein Praxiskunde, Zahnarzt Martin Kelbel, von der neuen CEREC Bluecam, der Messkamera der Aufnahmeeinheit CEREC AC. Prof. Mehl von der Universität Zürich hatte anhand neuester Studienergebnisse gezeigt, dass Einzelaufnahmen mit der CEREC Bluecam eine Messgenauigkeit von 19 Mikrometer erzielen und ein intraoral gescannter Quadrant nur um 35 Mikrometer vom Referenzmodell des geeichten, stationären Laserscanners abweicht. Damit war Martin Kelbel und mir klar, dass der erste Schritt zur sogenannten abdruckfreien Praxis gegangen war. Als die Erprobung für den zweiten Schritt – die Übermittlung der digitalen Abformung via Internet ins Dentallabor – begann, meldeten wir uns als Erprober und erhielten von Sirona die Software CEREC Connect, die Zahnarztpraxis und zahntechnisches Labor online verbindet.

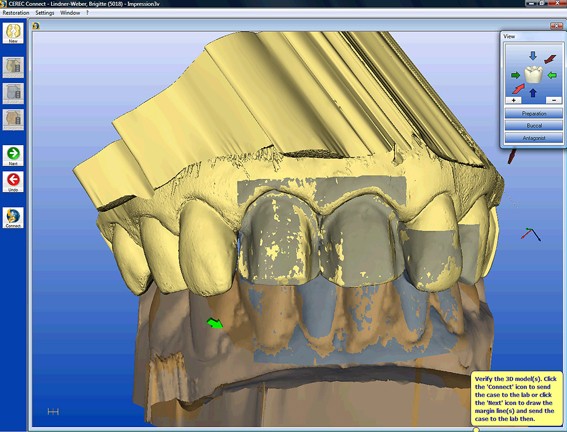

Seit Mai 2009 arbeiten wir mit CEREC Connect und haben damit vollkeramische Kronen und Teilkronen hergestellt. In den optoelektronischen Teilkieferabdruck wurde in der Praxis die Präparationsgrenze eingezeichnet, dann gingen die Datensätze des präparierten Quadranten und der Antagonisten-Abformung online zu uns ins Labor. Für die provisorische Versorgung des Patienten nutzte Zahnarzt Kelbel den gleichen Datensatz und fertigte chairside mit der CEREC-Schleifeinheit temporäre Kronen aus Kunststoff, die in der ersten Behandlungssitzung eingesetzt wurden.

Kaum Differenzen zwischen Modell und Gerüst


Nach Eingang der Datensätze im Labor prüften wir die Bisssituation, die Präparationsgrenzen sowie die geplanten Wandstärken. Da die Digitaldaten den klassischen Abdruck ersetzen und somit bei diesem Verfahren kein Gipsmodell zur Verfügung steht, sandten wir die Daten über das Internetportal CEREC Connect an Sirona. Nach vier Tagen erhielten wir ein stereolithografisch hergestelltes Kunststoffmodell mit der Oberkiefer- und Unterkiefer-Situation.

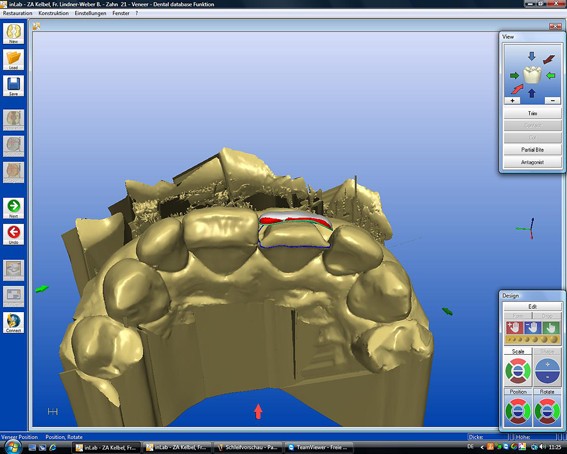

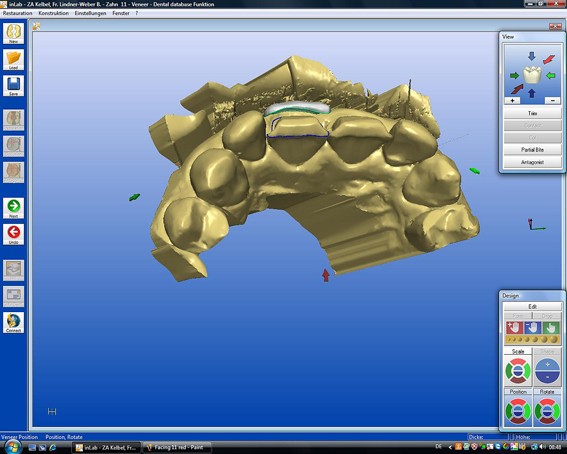

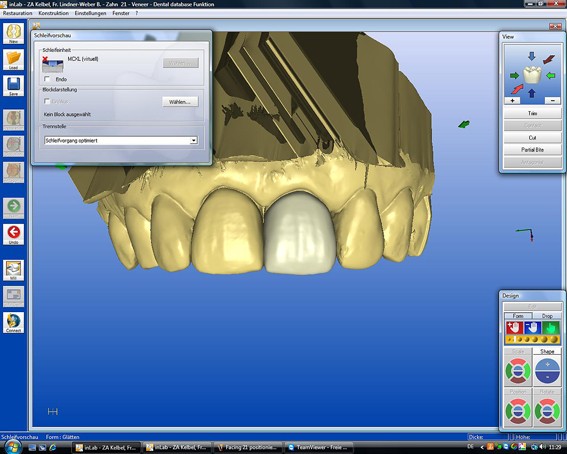

Zwischenzeitlich hatten wir den Datensatz auf den Bildschirm geholt und die Kronen mit Unterstützung der Zahndatenbank virtuell konstruiert und ausgeschliffen. Die Aufpassung der Restaurationen auf dem Modell ergab, dass die im CAD/CAM-Verfahren mit inLab ausgeschliffenen und dann gesinterten Gerüste kaum Differenzen zum Modell aufwiesen; die Randschlüsse waren gut. Die Kronengerüste aus Zirkonoxid verblendeten wir auf dem Arbeitsmodell und stellten die Okklusionskontakte ein. Alle Restaurationen wurden statisch und dynamisch okkludiert, die Artikulation im Mittelwert-Artikulator mit Gegenbiss oder mit dem FGP-Registrat justiert, das Kaubewegungen erfasst.

Die intraorale Anprobe vor der definitiven Eingliederung ergab, dass alle Restaurationen passten. Einschleifmaßnahmen waren nur auf Okklusalflächen erforderlich, um Frühkontakte zu entfernen.

Komfortabel für Patient, Zahnarzt und Zahntechniker


Der Nutzen von CEREC Connect für den Patienten liegt in der komfortablen lichtoptischen Abformung. Vorteilhaft sind die Winkelaufnahmen, die ausreichend Messdaten an Vertikalflächen generieren.
Die Verwacklungskontrolle gewährleistet scharfe Einzelaufnahmen. Beeindruckend ist das automatische Matching der Bildsequenz zu einer anatomisch korrekten Quadrantendarstellung. Der Online-Transport der Datensätze zum Labor spart Zeit und Botengänge. Die Software bietet eine Reihe von Zusatzinformationen; dies unterstützt die Kommunikation zwischen Praxis und Labor. Das Stereolithografie-Modell von Sirona entsprach dem Datensatz, die Ausschleifergebnisse passten auf das Modell, d.h. die lichtoptische Abformung ist nicht nur stressfrei, sondern repliziert die klinische Situation exakt. Als Zahntechniker kann ich resümieren, dass mit CEREC Connect der Workflow vereinfacht wurde, zusätzliche Scans entfallen. Ich bin sicher, dass dieses Verfahren bei uns zum künftigen Standard wird.

Autor: Thomas Perling

ZTM Thomas Perling legte nach Ausbildung und Weiterbildungen in den Bereichen Frästechnik,
Funktion und Ästhetik 1988 seine Meisterprüfung
ab. Nach dreijähriger Selbstständigkeit in einer Laborgemeinschaft gründete er 1992 sein eigenes Dentallabor. Er ist Fortbildungsreferent und hält Vorträge, Workshops und Arbeitskurse in Deutschland, Österreich, Schweiz, Norwegen und Schweden.
