Kieferrelationsbestimmung: Einfach. Eindeutig. Reproduzierbar.

Kieferrelationsbestimmung: Einfach. Eindeutig. Reproduzierbar.

Die Kieferrelationsbestimmung stellt für Behandler immer eine besondere Herausforderung dar, egal ob in der Funktionsdiagnostik oder bei der Herstellung prothetischer Restaurationen. Sie dient der Zuordnung von Ober- und Unterkiefer und ist unbestritten ein wichtiger Arbeitsschritt unter anderem bei der Herstellung von indirekten Restaurationen. Dabei sollte stets das Ziel sein, eine physiologisch „gesunde“ Bisslage zu schaffen, denn eine nicht korrekte Kieferrelationsbestimmung ruft zwangsläufig Unzufriedenheit beim Patienten über den angefertigten Zahnersatz hervor. Dies mündet dann in zeit- und kostenintensive Nachbesserungen bis hin zu kompletten Neuanfertigungen; ganz zu schweigen von Stress und Ärger für Patient und Behandler.

Methoden der Kieferrelationsbestimmung gibt es viele. Erwähnt seien unter anderem hier die habituelle Interkuspitation („Beißen Sie mal zu“), die retrale Kondylenposition („Kinntechnik“, forcierter Druck nach dorsal) und die zentrische Kondylenposition. Sie wird als kranioventrale, nicht seitenverschobene Position beider Kondylen bei physiologischer Kondylus-Diskus-Relation und physiologischer Belastung der beteiligten Gewebe definiert und ist völlig unabhängig von der Okklusion des Patienten.1 Allerdings führen jegliche Manipulationen bei der Registrierung zu Abweichungen. Anwendung findet diese sogenannte Zentrikregistrierung unter anderem bei muskulären Verspannungen, statischen und/oder dynamischen Okklusionsstörungen und auch bei einer nicht stabilen habituellen Okklusion vor Beginn einer prothetischen Rehabilitation. Aber ist denn Zentrikregistrat gleich Zentrikregistrat? Eher nicht! Eine Reihe von Faktoren können die Genauigkeit und Reproduzierbarkeit, besonders bei einer handgeführten Registrierung, negativ beeinflussen. Genannt seien hierbei unter anderem die Stellung des Kopfes zum Rumpf, der Muskeltonus, eventuell vorhandene Schmerzen und das Vorgehen des Behandlers. Da der Behandler das Behandlungsrisiko allein trägt, benötige ich ein System, welches diese beeinflussenden Faktoren weitestgehend ausschließt. Es soll Sicherheit bei der Diagnose und der Therapie geben, reproduzierbare Ergebnisse liefern, sämtliche Indikationen (bezahnt, teilbezahnt, unbezahnt) abdecken und leicht in den Behandlungsablauf integrierbar sein (Abb. 4, Seite 72).

Ein System für alle Indikationen

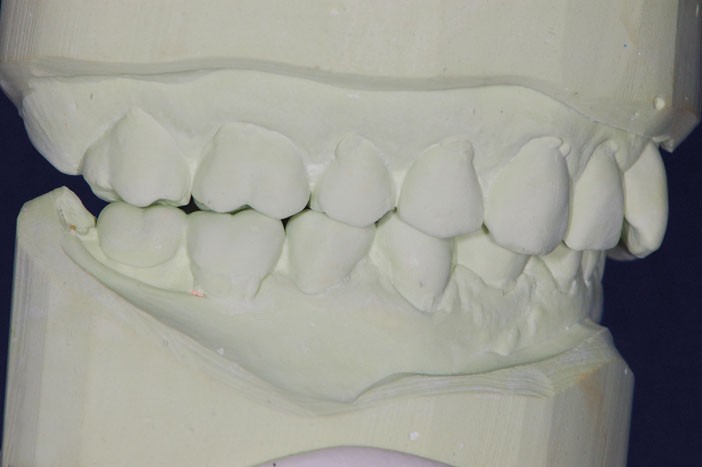

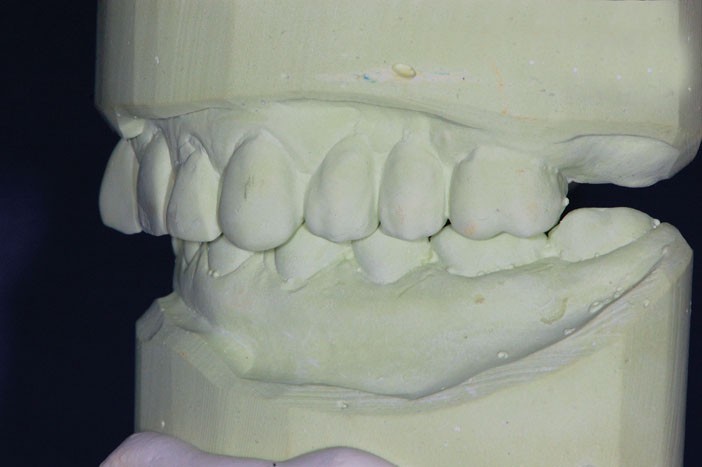

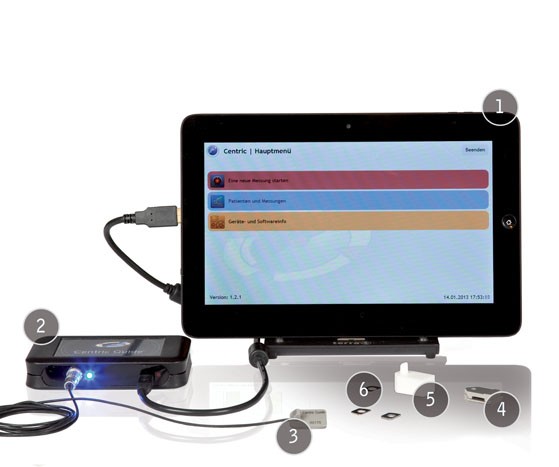

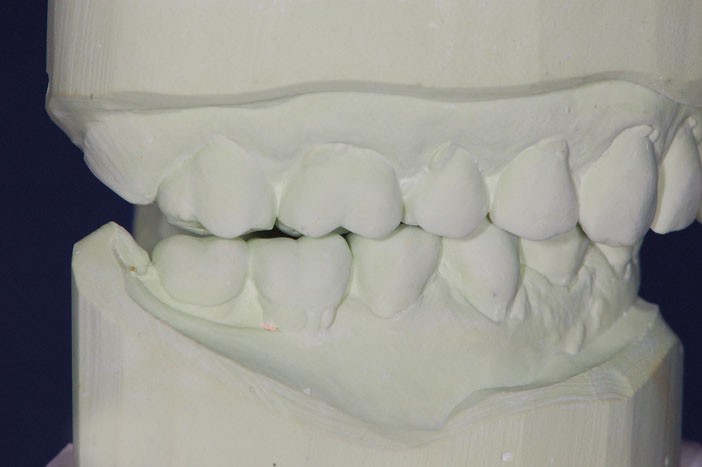

Mit dem Centric Guide® gibt es ein solches System. Es bedient sich der bewährten Stützstiftregistrierung und ist gleichzeitig mit den neusten technischen Möglichkeiten ausgestattet. Die in der Oberkiefermessschablone einsetzbare Messeinheit zeichnet alle vertikalen Positionsveränderungen des Unterkiefers bei den entsprechenden Bewegungen auf. In anteriorer Position werden die minimalsten Messwerte, in der zentrischen Position die maximalsten Messwerte erreicht. Die Software zeigt diese Messwerte in Echtzeit auf. So ist es möglich, die reale zentrische Kondylenposition direkt im Mund zu bestimmen und in einem Behandlungsschritt in ein entsprechendes Registrat zu überführen (Abb. 5 bis 7). Zudem ist das System extrem handlich und besitzt eine verständliche, leicht zu bedienende Software. Die Bedienung des Systems erfolgt über einen Tablet-PC. Anhand eines Beispielfalles (Modellfotos) soll der Behandlungsablauf mittels Centric Guide® von der Ausgangssituation bis hin zur Umsetzung in eine Schiene nachfolgend dargestellt werden.





Behandlungsablauf

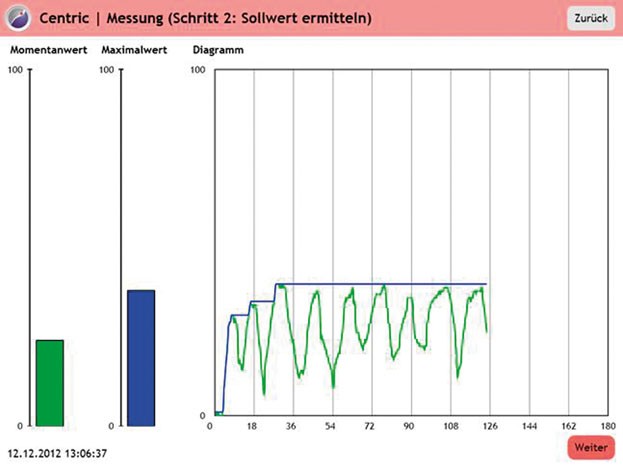

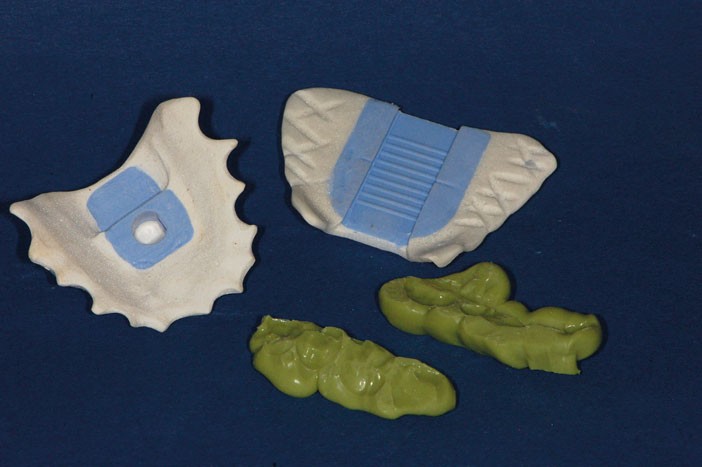

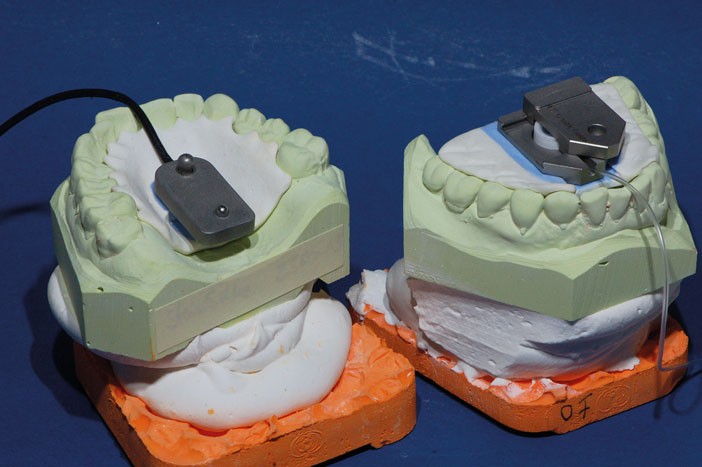

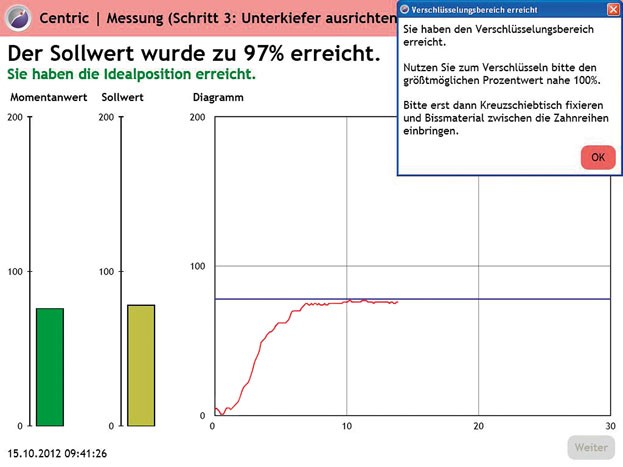

Vor jeder Messung sollte natürlich die genaue Untersuchung des stomatognathen Systems stehen. Dazu gehören die ganz selbstverständlichen Dinge wie Kons/Prothetik, PA-Status, CMD-Diagnostik. Nach erfolgter Abformung beider Kiefer und einer Gesichtsbogenregistrierung erfolgt im Zahnlabor die Herstellung der Messschablonen, die zur Aufnahme der Systemkomponenten – Messeinheit mit Stützstift und des Kreuzschiebetischs inklusive Stoppersystem – dienen (Abb. 8 und 9). Bei der Messung vollführt der Patient Bewegungen mit seinem Unterkiefer in sagitaler und transversaler Richtung. Die Software stellt die Bewegungen entsprechend dar. Anhand der Messkurve und einer Prozentangabe ist es möglich, den Verlauf der Messung zu verfolgen und zu erkennen, wann der Patient seine zentrische Position erreicht hat (Abb. 10). In der Idealposition kann der Kreuzschiebetisch im Mund des Patienten mittels eines eingebauten Luftkissens geblockt werden. Somit ist es möglich, die Messung und Registrierung in einem Behandlungsschritt durchzuführen, ohne dass die Schablonen aus dem Mund entfernt werden oder eine Auswertung oder Interpretation des Messergebnisses erfolgen muss. Nach Erreichen der Idealposition wird diese im Mund des Patienten mittels Bisssilikon fixiert. Die so ermittelte Bisslage kann dann mithilfe der Registrate in den Artikulator übertragen werden. Anhand der einartikulierten Modellsituation und einer entsprechenden Modellanalyse werden mögliche Fehlstellungen des Unterkiefers sichtbar. Auf der Grundlage des Messergebnisses können danach die weiteren Behandlungsschritte gemeinsam mit dem Patienten besprochen und festgelegt werden (Abb. 11 bis 14). In vorliegenden Fall wird die Einleitung einer Schienentherapie vorgenommen. Die Schiene gleicht die mögliche Fehlstellung des Unterkiefers zum Oberkiefer aus. Die gemessene zentrische Position wird so in die Schiene übertragen und kann vom Patienten entsprechend „getestet“ werden. Dies ist besonders im Hinblick auf die individuelle Festlegung der Schienenhöhe von Bedeutung (Abb. 15). Die Erfahrung aus den eingegliederten Schienen hat gezeigt, dass Patienten die neue Bisslage problemlos tolerieren und als angenehm empfinden.

Fazit

Die Vorteile dieses Systems liegen damit auf der Hand. Mit dem Centric Guide® lässt sich am Patienten die physiologische zentrische Kondylenposition ohne jegliche Manipulationen exakt bestimmen. Das Messergebnis ist eindeutig, bedarf keinerlei Interpretationen und ist für den Behandler reproduzierbar. Durch das einfache Handling, die intuitive Software und den damit verbundenen geringen Zeitaufwand der Messung lässt sich das System problemlos in den Praxisalltag integrieren, zumal es auch das komplette Therapiekonzept bis hin zur prothetischen Umsetzung abdeckt.

1 Deutsche Gesellschaft für Funktionsdiagnostik und Therapie in der DGZMK.
