Full Digital Workflow beim Einsatz von Miniimplantaten

Full Digital Workflow beim Einsatz von Miniimplantaten

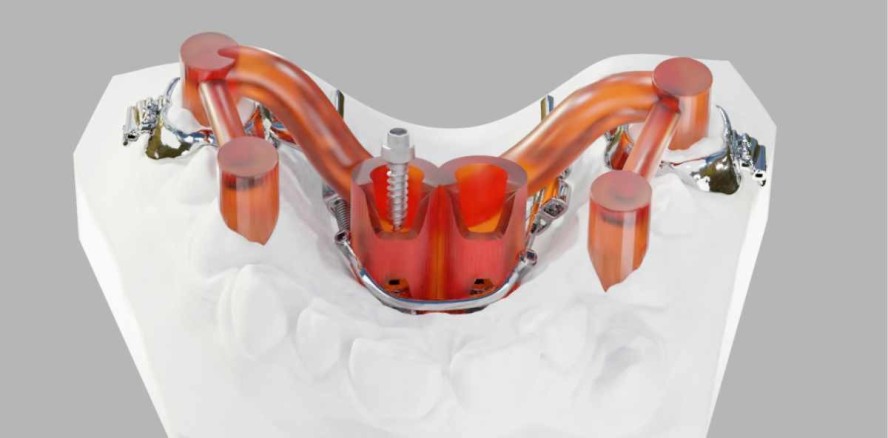

Foto: TADMAN

Wie zahlreiche andere Prozessabläufe des kieferorthopädischen Praxisalltags erfuhr auch der Workflow zur Nutzung von palatinalen Miniimplantaten in den letzten Jahren eine umfangreiche Transformation in Richtung Digitalisierung.

Die Herstellung der Therapiegeräte erfolgte früher im Rahmen eines klassischen Prozesses: Nach der freihändigen Insertion der Miniimplantate im Gaumen erfolgte das Anpassen von Bändern, die Abformung mithilfe von Abformkappen, die Herstellung eines Arbeitsmodells sowie die anschließende Fertigung der Behandlungsapparatur auf einem Gipsmodell, meistens mittels konfektionierter Bauteile.1–3

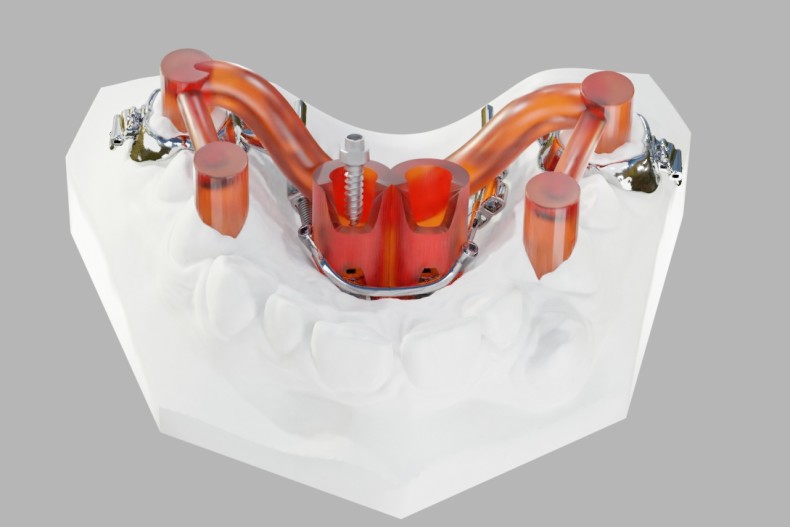

Aufgrund der heutzutage weitreichenden Verbreitung von Scannern sowie der Fortschritte im Bereich der additiven Fertigung (sowohl Kunststoff- als auch Metalldruck) können diese CAD/CAM-Techniken nun auch zur Herstellung von Insertionsguides4,5 und Suprakonstruktionen6 der Miniimplantat-getragenen Behandlungsgeräte genutzt werden. Recht komfortabel in diesem Zusammenhang ist, dass diese neuen Technologien zudem von einer einzigen Plattform im Sinne eines vollständig digitalen Workflows aus einer Hand angeboten werden (Abb. 1, www.tadman.de).

Prozedere mit Insertionsguide – Intraoralscan vor Insertion

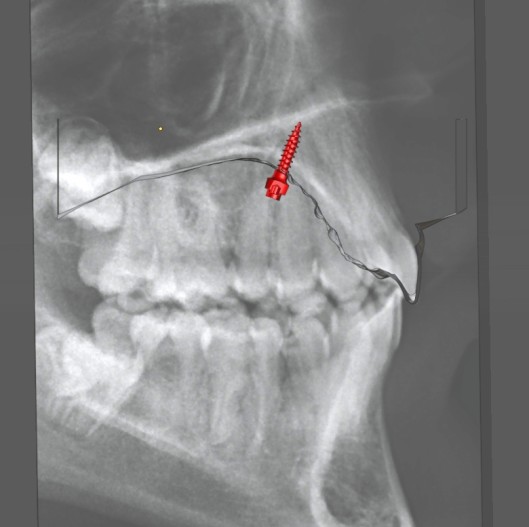

Wie beim Einbringen von dentalen Zahnimplantaten bringen die computergestützte Planung und die Verwendung von Guides auch bei der Insertion kieferorthopädischer Miniimplantate mehr Sicherheit für den nachhaltigen Behandlungserfolg. Die virtuelle Platzierung der Miniimplantate kann dabei entweder nur auf dem digitalen Oberkiefermodell oder unter zusätzlicher Zuhilfenahme eines Fernröntgenseitenbildes (FRS) bzw. einer digitalen Volumentomografie (DVT) erfolgen.4 Für die beiden letzten Optionen werden der Datensatz und die vorliegenden Bilddaten des Patienten entsprechend überlagert (Abb. 2).

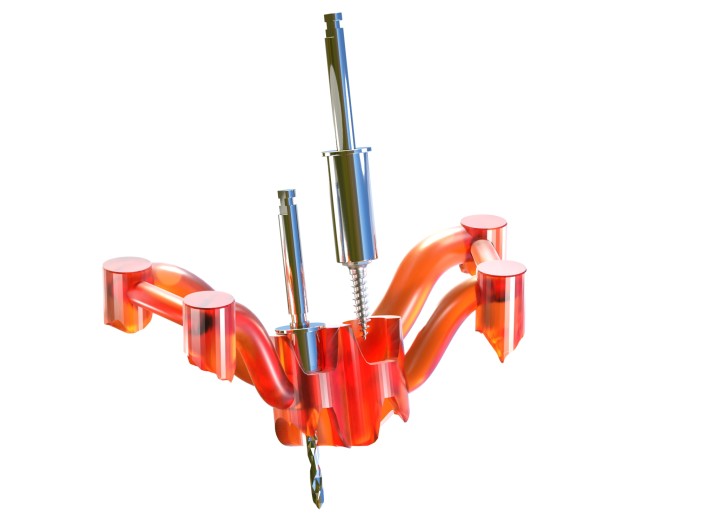

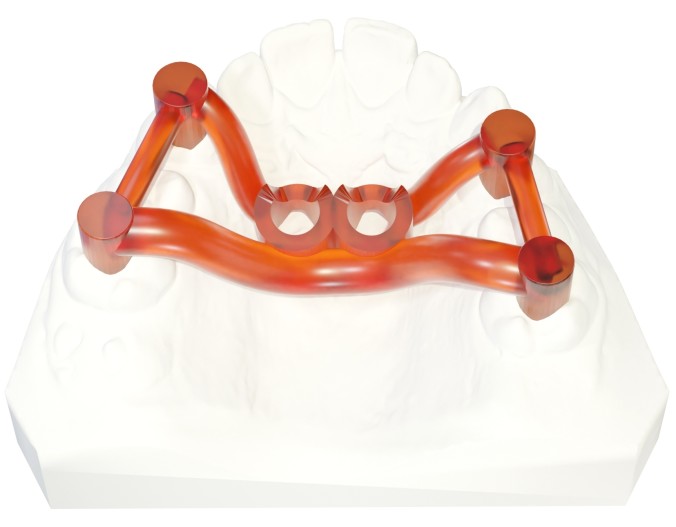

Wie sich in den letzten Jahren herausgestellt hat, erscheint die Stabilität paramedianer Implantate dabei etwas vorteilhafter gegenüber der medianen Insertion.7,8 Während in einem normalen Fall das FRS ausreichend ist, empfiehlt sich bei schwierigen klinischen Situationen (z. B. Lippen-Kiefer-Gaumenspalten, palatinal verlagerte Eckzähne) sicherlich die Überlagerung mit einer DVT-Aufnahme. Basierend auf dieser Planung wird eine Insertionsschablone (Abb. 3) mittels stereolithografischem Druck hergestellt. Da mit einer solchen Schablone der Insertionsort, die Angulation und die Insertionstiefe eindeutig determiniert sind, werden mögliche Fehlerquellen von vornherein reduziert, und die Intervention als Ganzes wird sicherer. Als weiterer Vorteil ergibt sich, dass die Miniimplantate und das Behandlungsgerät in nur einem Termin eingesetzt werden können. Die zum jeweiligen System passenden Insertionsinstrumente und Vorbohrer verfügen über einen Tiefenschlag, der dem Anwender zudem auch die finale Insertionstiefe vorgibt (Abb. 3b). Eine Vorbohrung ist nur bei erwachsenen Patienten aufgrund deren erhöhten Knochendichte notwendig. Insbesondere für Behandler, die mit dem Umgang und der Insertion von Miniimplantaten noch nicht sehr vertraut sind, bieten diese Guides zweifellos eine gute Hilfestellung zur Insertion im Gaumen.

Prozedere ohne Insertionsguide – Intraoralscan nach Insertion

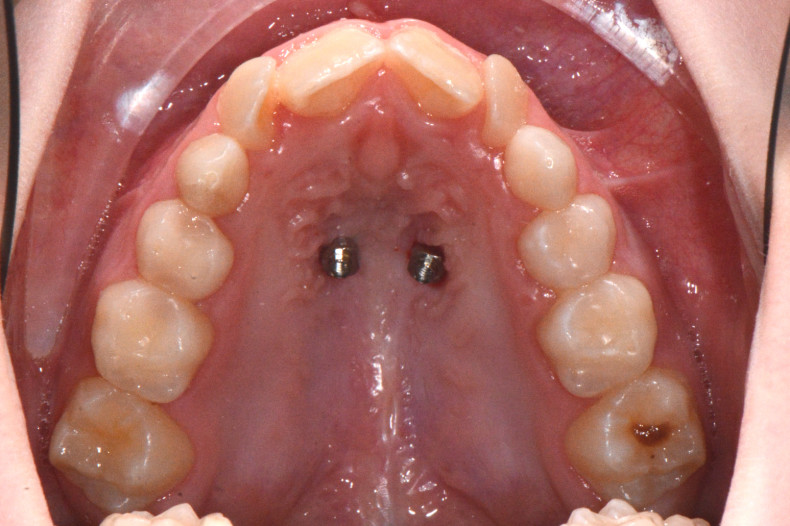

Nach einer „Freihand-Insertion“ erfolgt erst anschließend die Digitalisierung der intraoralen Situation mittels Scanner. Je nach Implantatposition, Gaumenanatomie und Art des dabei zur Anwendung kommenden Scanners kann es sein, dass die Miniimplantate aufgrund ihrer reflektierenden Oberflächen dabei nicht richtig erfasst oder von der Software „weggerechnet“ werden. Um dieses Problem zu vermeiden, können jedoch Scansprays zur Mattierung der Implantatoberfläche eingesetzt werden (z. B. Cerec Optispray, Dentsply Sirona, Deutschland).

Zudem ist darauf zu achten, die Miniimplantate möglichst rundum von allen Seiten zu erfassen, sodass auch Unterschnitte noch gut erkannt werden. Abhängig von der Qualität der Abbildung der Miniimplantate im Scan kann eine Überlagerung (Matching) mit virtuellen Implantaten sinnvoll sein.

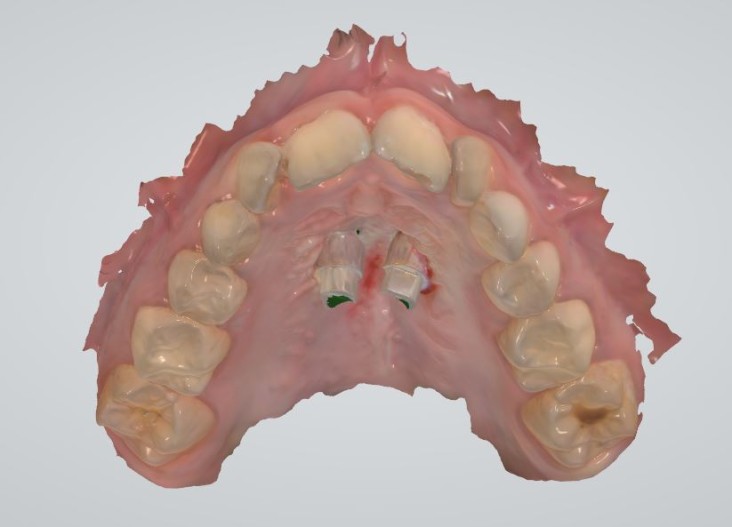

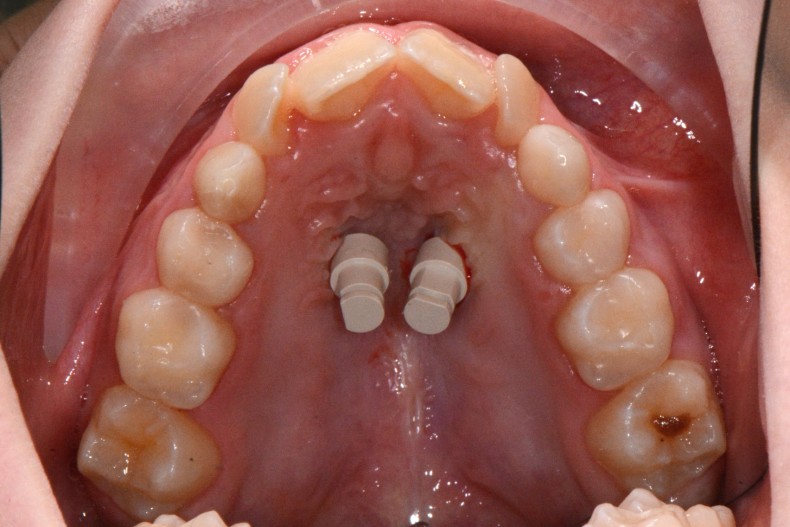

Als Alternative zum Scanspray ist die Nutzung eines sogenannten Scanbody empfehlenswert (Abb. 4 und 5). Die Scanbodys werden digital mit virtuellen Analogen überlagert und erlauben eine genaue Übertragung der Implantatposition auf ein digitales Modell, welches anschließend zum Design der Apparatur genutzt werden kann (Abb. 6).

Einsatz des BENEsliders

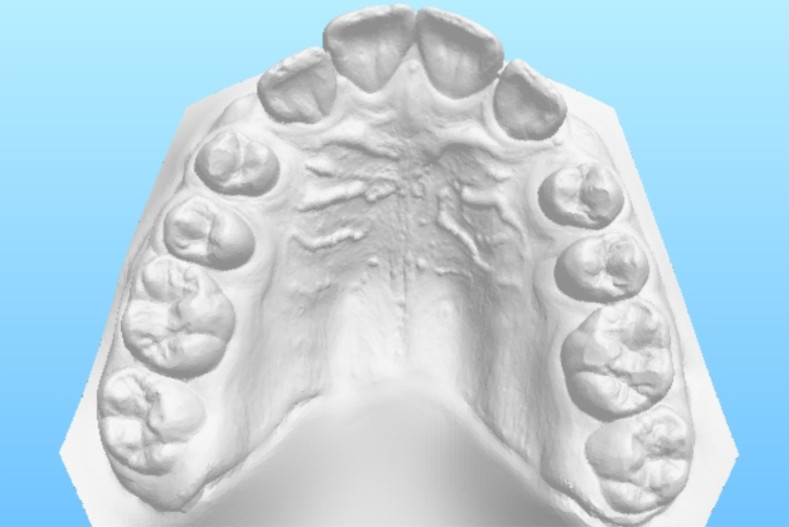

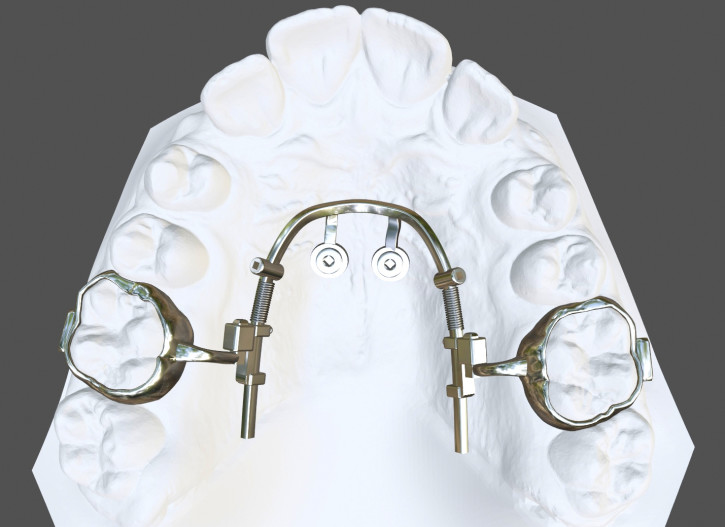

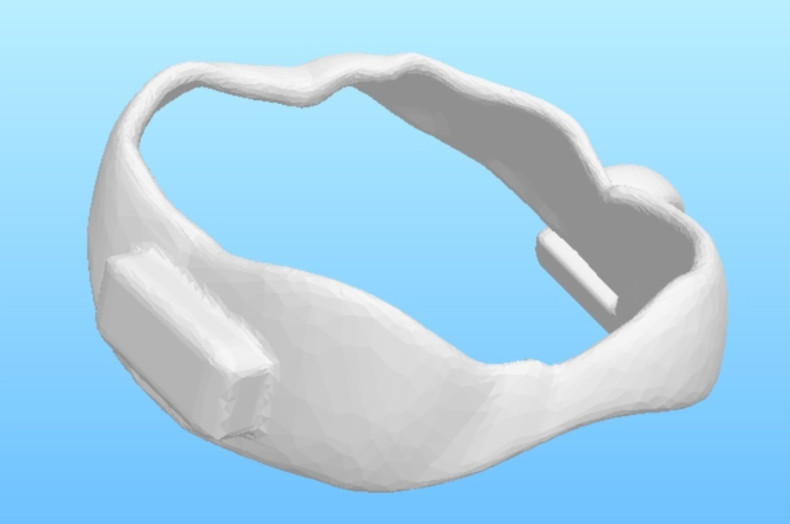

Der BENEslider ermöglicht eine kooperationsunabhängige Molarendistalisation.9 In seiner klassischen Form besteht dieser aus einer Basisplatte mit 1,1 mm rundem Stahldraht als Führungsbogen (BENEplate, PSM, Gunningen*). Die digitale Version des BENEsliders erlaubt den Verzicht auf orthodontische Bänder. Für den Patienten entfallen somit sowohl das Separieren als auch das Anpassen der Bänder (Abb. 7). Anstelle dieser werden nach der Digitalisierung digitale Bänder (sogenannte Shells) modelliert, welche einen vordefinierten Klebespalt aufweisen. Erfolgt die Kombination mit konventionellen Brackets, können diese nach dem Druck angebracht werden. Ist hingegen eine Kombination mit Alignerschienen vorgesehen, können bukkal an den Shells Attachments designt werden (Abb. 7d).

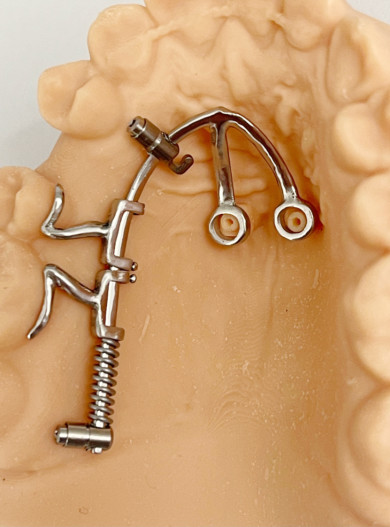

Im Unterschied zu konfektionierten Slidern, die einen Querschnitt von 1,1 mm aufweisen, wird der digital designte Slider mit einem vergrößerten rechteckigen Querschnitt gedruckt. Dies bietet den Vorteil einer rigideren Apparatur, welcher zum einen auf den größeren Querschnitt und zum anderen auf das gewählte Material (CoCrW) zurückzuführen ist, das mit 230.000 MPa einen deutlich höheren E-Modul aufweist als federharter Stahl (180.000 MPa).

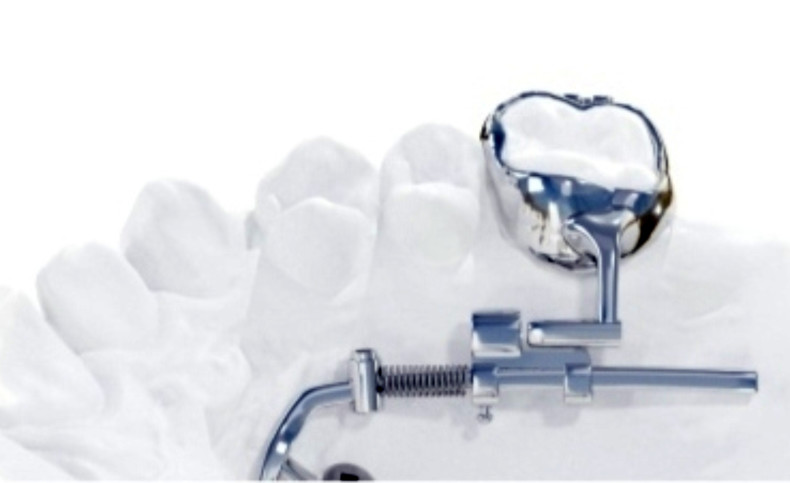

Die Kopplung zwischen Führungsdraht und Zahn erfolgt mithilfe des neu entwickelten Versalock-Tubes (Abb. 7h). Dieses erlaubt eine Verlängerung der Distalisations- bzw. Mesialisierungsstrecke (falls der Führungsdraht nicht mehr ausreichend Bewegungsstrecke zulässt) durch einfache Rotation des Versalocks um 180 Grad.

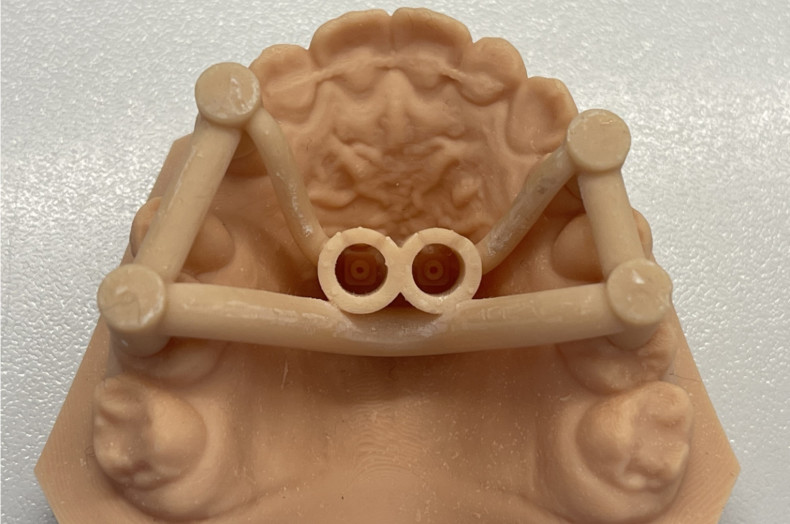

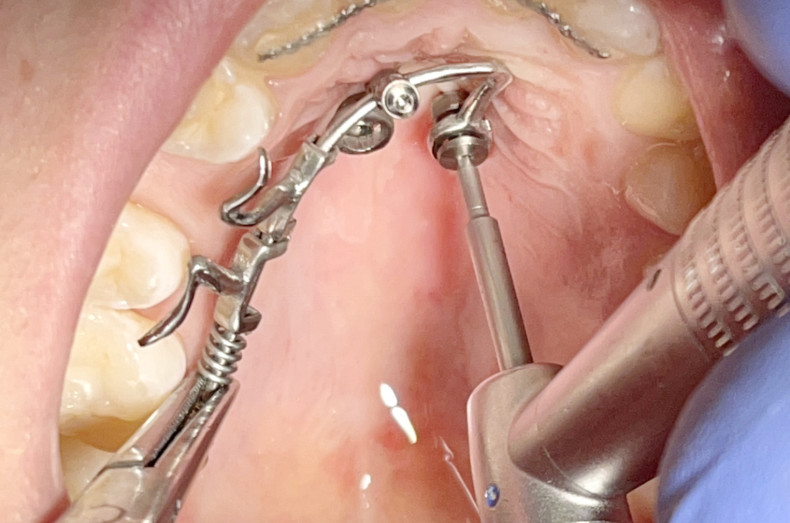

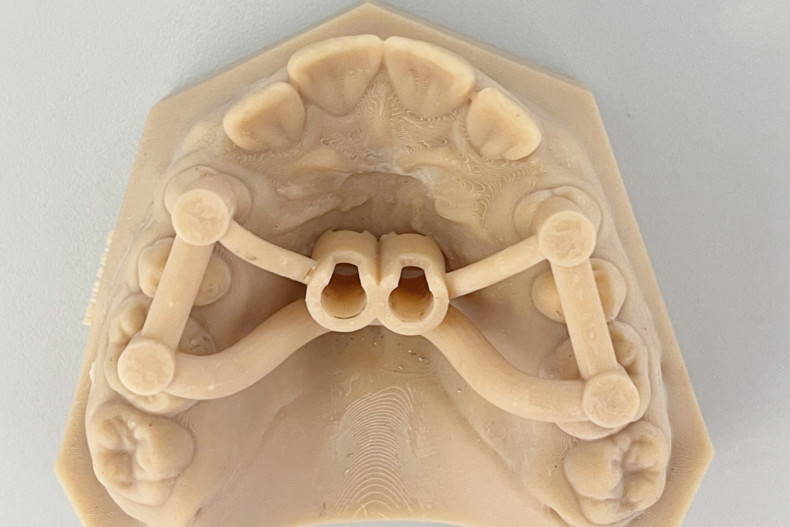

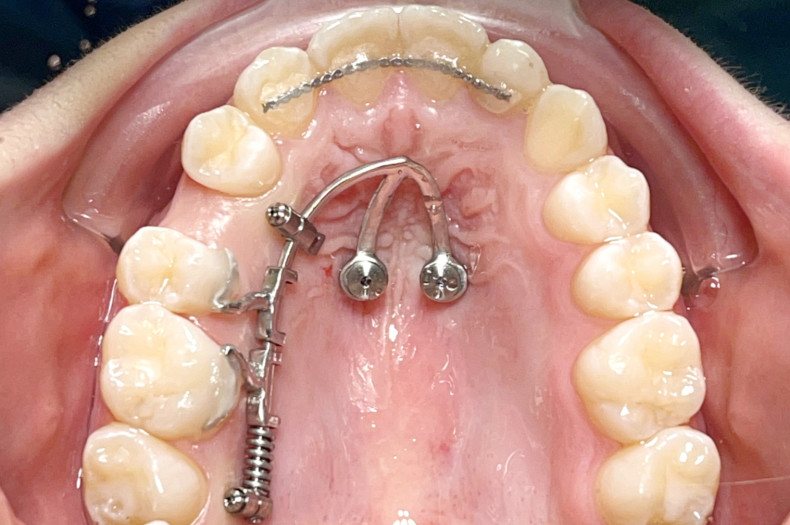

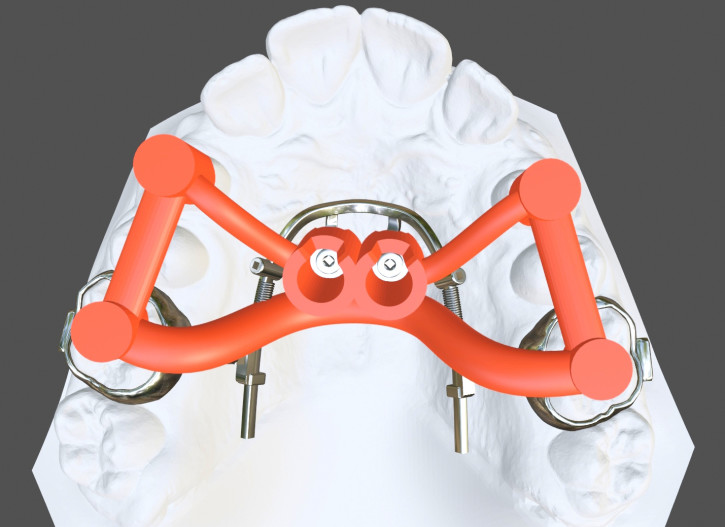

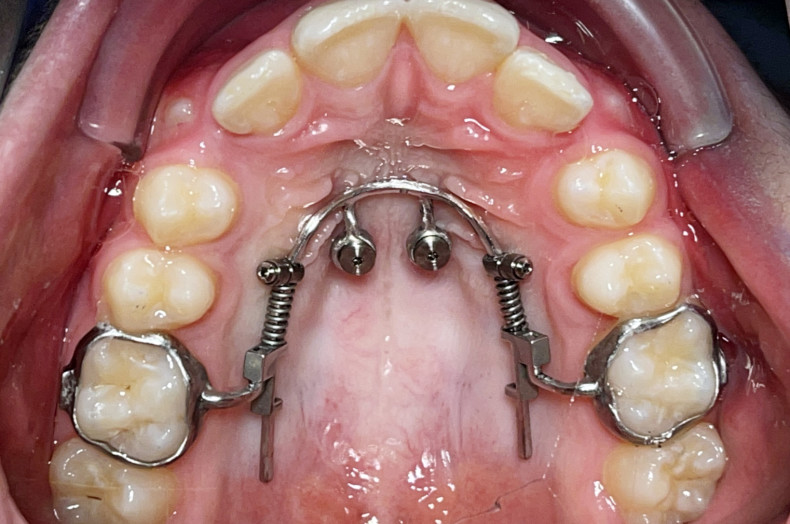

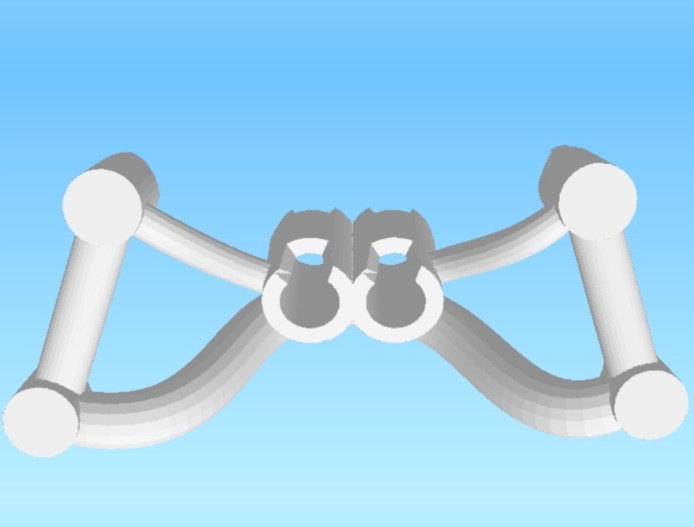

Die digital gestalteten Guides (Abb. 7e und f) werden im additiven Kunststoffdruck (Abb. 7g) und die Einzelteile des Sliders (Shells, Slider) im Lasersinterverfahren hergestellt. Das Einsetzen der Behandlungsapparatur sowie deren anschließende Aktivierung erfolgt analog zur bisherigen Vorgehensweise (Abb. 7i). Die Shells werden intraoral nach vorheriger Schmelzkonditionierung mithilfe eines Glasionomerzements (z. B. Band-Lok Blue, Reliance Orthodontic Products, USA) oder mittels Komposit (z. B. Transbond, 3M, USA) befestigt.

Einsatz des Mesialsliders

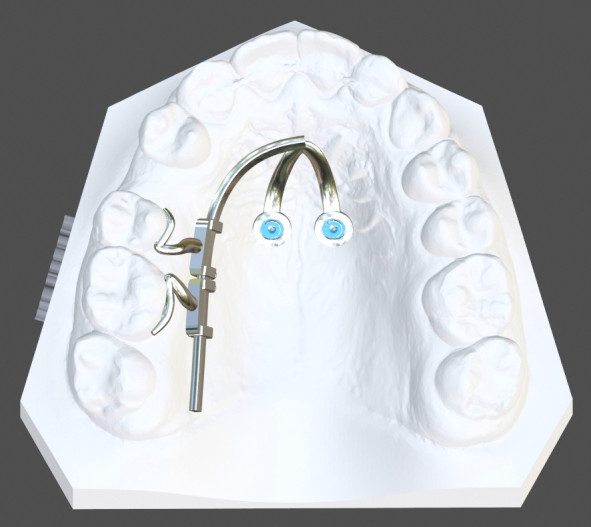

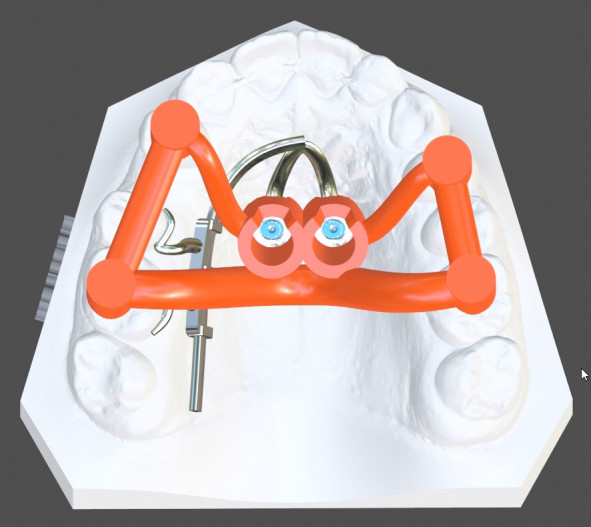

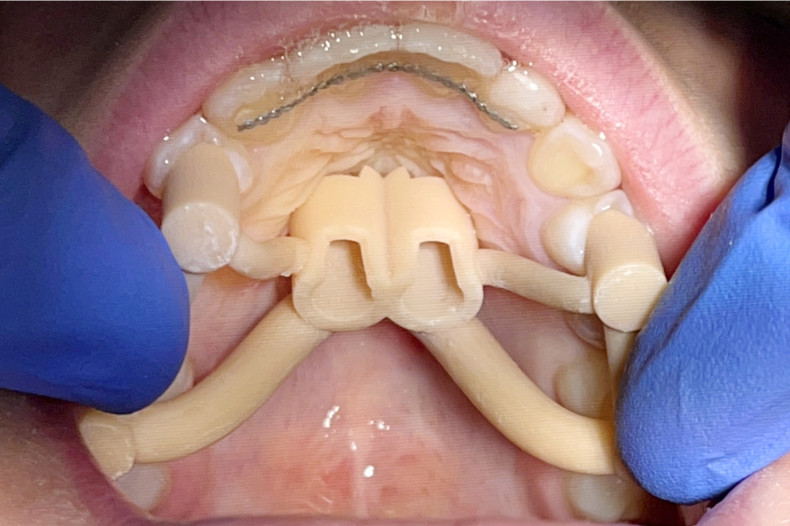

Auch bei der Verwendung eines Mesialsliders kann der komplett digitale Workflow zur Anwendung kommen (Abb. 8). Als Alternative zu den Molaren-umfassenden Shells (siehe Beneslider) werden bei den Prämolaren, Front- und Eckzähnen aus ästhetischen Gründen Tubes von palatinal an den Zähnen mittels Komposit befestigt. Auch diese Tubes können durch das digitale Design optimal an die palatinale Zahnoberfläche angepasst und so für den Patienten komfortabel flach gestaltet werden (Abb. 8b und e). Aufgrund der rigiden Konstruktion ist es beispielsweise beim einseitigen Lückenschluss nicht mehr notwendig, eine Kopplung zur kontralateralen Seite herzustellen.

Diskussion

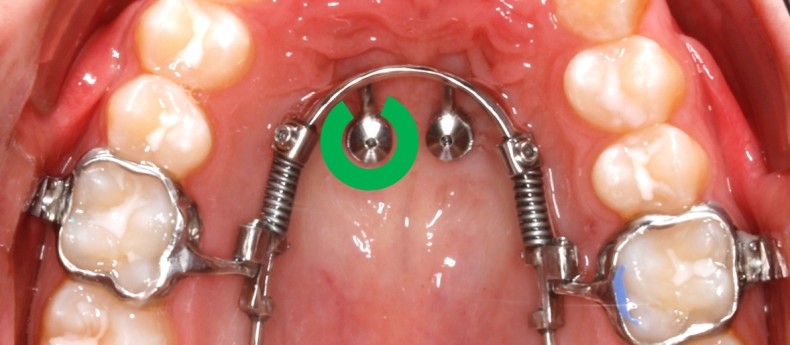

Der komplett digitale Workflow erlaubt eine sichere Miniimplantatinsertion sowie die individuelle und optimale Anpassung der Behandlungsapparaturen an die Erfordernisse des jeweiligen Patienten. So können beispielsweise die Verbindungselemente bei Apparaturen zur Gaumennahterweiterung so rigide wie gewünscht gestaltet werden und Slider aufgrund der nun kantigen Führungsbogen eine präzisere Zahnbewegung erreichen. Die konventionelle BENEplate (PSM, Gunningen*) bietet zwar den Vorteil, die Apparatur direkt am Patienten ohne Laborzeit anpassen und einsetzen zu können. Als Nachteil ist jedoch zu werten, dass durch die flächige Bedeckung der Miniimplantate die Hygiene erschwert wird und mögliche Schmutznischen entstehen können. Im CAD/CAM-Verfahren individuell gefertigte Abutments lassen hingegen eine fast vollständige, direkte Reinigung des Implantats zu (Abb. 9). Da jedoch die eigenständige virtuelle Planung und das digitale Gerätedesign in der eigenen Praxis sehr viel Einarbeitungszeit und Mitarbeiterressourcen benötigen, erscheint das Outsourcing dieser Prozesse auf eine webbasierte Plattform sehr ratsam.

In diesem Artikel wurde das Prozedere für den BENEslider und Mesialslider beschrieben, der Full Digital Workflow ist jedoch auch für die Hybrid Hyrax, TPA, Molarenintrusion etc. möglich (siehe TADMAN.de).

* Vertrieb über dentalline, Birkenfeld
