Premium-Zirkonoxid eröffnet neue Wege in der Versorgung eines Abrasiongebisses

Premium-Zirkonoxid eröffnet neue Wege in der Versorgung eines Abrasiongebisses

Der vorliegende Beitrag beschreibt die Anfertigung einer umfassenden Kronenversorgung des Front- und Seitenzahnbereiches sowohl im Oberkiefer wie auch im Unterkiefer eines Abrasionsgebisses mit dem hochtransluzenten Premium-Zirkonoxid (Cercon ht, DeguDent, Hanau). Der Patientenfall zeigt, dass dank der multiindikativen Einsetzbarkeit trotz schwieriger Ausgangssituationen mit dieser Zirkonoxid-Generation hochästhetische umfassende Restaurationen zum Anwendungsspektrum zählen.

Der Werkstoff Zirkonoxid ist eine hochfeste und zähe Keramik, mit der sich umfassende metallfreie Restaurationen durchführen lassen (Beuer 2008, von Blanckenburg und Wüstefeld 2004). Immer wieder wird darauf hingewiesen, dass Gerüste aus Hochleistungskeramik eine ausreichend hohe Transluzenz besitzen, die einen harmonischen Übergang von der Restauration zum Zahn bewirkt (Langschwager 2003, Schärer 2002). Dank seiner natürlichen Ästhetik ist dieser Werkstoff deshalb heute aus der Zahnheilkunde nicht mehr wegzudenken. Neben den ästhetischen Möglichkeiten sprechen aber auch seine physikalischen Eigenschaften, seine Biokompatibilität und Wirtschaftlichkeit für Zirkonoxid (Bartsch 2012, Lasinski et al. 2003, Rudolph und Quass 2009, Strietzel und Lahl 2007).

Im folgenden Beispiel handelt es sich um einen Patienten mit einer großen Zahl zu versorgender Zähne aufgrund einiger Füllungen bzw. hauptsächlich massiver Zahnhartsubstanzdefekte durch Säure usw. Dies betraf sowohl den Front- als auch den Seitenzahnbereich beider Kiefer, so dass im Laufe der Behandlung 24 Zähne überkront wurden.

Das hier verwendete Cercon ht basiert auf dem seit mehr als 11 Jahren bewährten Yttriumoxid-stabilisierten Zirkonoxid Cercon base. Die Kombination aus feinen Zugaben Al2O3, einem modifizierten Produktionsprozess und einer spezifisch auf diese Anforderungen abgestimmten Sintertemperatur schaffen eine besonders hohe Transluzenz, und dies unter Bewahrung der über mehr als zehn Jahre in zahlreichen in vitro- und in vivo-Studien belegten Sicherheit.





Restaurationen aus Cercon ht können vollanatomisch substanzschonend ohne Schädigung des Antagonisten, teil- oder vollverblendet hergestellt werden. Für die optimale Herausarbeitung einer natürlichen Ästhetik stehen drei werksseitig eingefärbte Varianten zur Verfügung (klassisch weiß, Cercon ht medium, Cercon ht light). Dazu bieten sich das Cercon ht-Verblendkonzept mit Cercon ceram love und Kiss wie auch das Malkonzept mit den Cercon ht-Malfarben an.

Diese für vollanatomische Kronen und Brücken aus Cercon ht light und medium entwickelten Malfarben zeichnen sich insbesondere dadurch aus, dass man in der entsprechenden Kombination mit Cercon ht treffsicher den gesamten Farbring der Vita-Farbe* erhält und darüber hinaus individuelle Akzente setzen kann.

Die in einem speziellen Verfahren hergestellten Malfarben sind durch ihre Feinheit sehr ortsstabil, d. h. sie lassen sich einfach auf das Gerüst auftragen und bilden keine Pfützen. Alternativ zur klassischen Keramikschichtung und zum Bemalen ist auch der Einsatz der Liquidtechnik möglich, die allerdings im Folgenden nicht zum Tragen kommt.

Fallbeispiel

Ausgangssituation

Der 32-jährige Patient kam mit dem ausdrücklichen Wunsch in die Praxis, das optische Erscheinungsbild seiner Zähne zu verbessern. Dem damit auch verbundenen Wunsch nach einer zahnfarbenen Gesamtversorgung standen mehrere erschwerende Faktoren entgegen. So zeigten sich in der Ausgangssituation neben den insuffizienten Füllungen sehr kurze klinische Kronen und massive Zahnhartsubstanzdefekte, durch Abrasion und Attrition im gesamten Gebiss mit den für ein Abrasionsgebiss typischen Kennzeichen wie Bisssenkung, Verlust von Fissuren und Höckern, Schneidekanten und Schlifffacetten (Abb. 1 und 2). In einem ausführlichen Beratungsgespräch wurden dem Patienten insbesondere die Versorgung mit Einzelkronen in Voll- oder Metallkeramik vorgestellt und die Kosten besprochen. Da zu wenig Platz vorhanden war gab es nur zwei Wahlmöglichkeiten: Presskeramik oder Zirkon.

Gemeinsam haben wir uns für eine Versorgung aus Zirkon entschieden, da bei einer Versorgung mit Presskeramik die Zähne angeätzt werden müssen. Da diese aber sehr empfindlich waren, entschieden wir uns dann sehr schnell für eine Versorgung mit Vollzirkonoxidkronen.

Therapieplanung und Durchführung

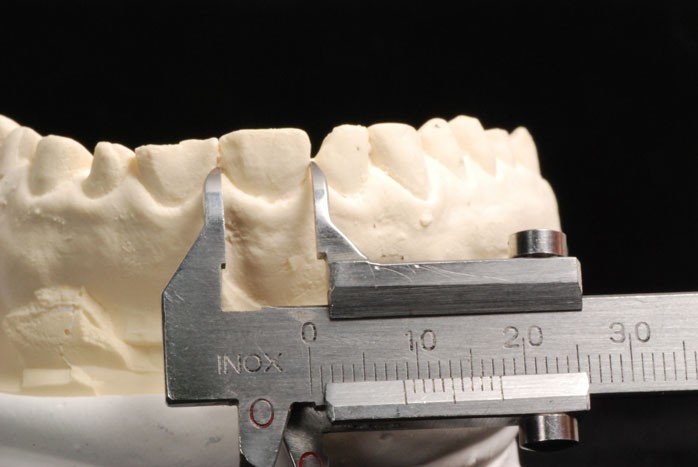

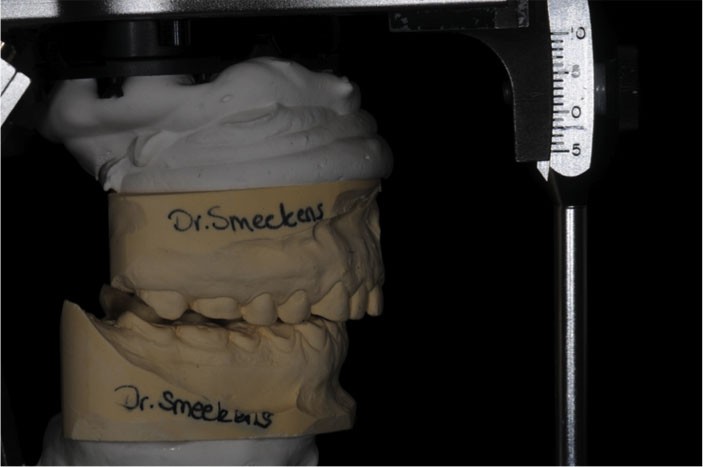

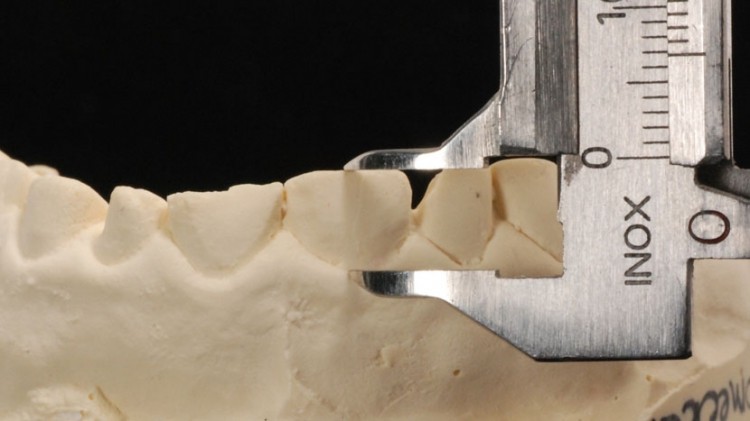

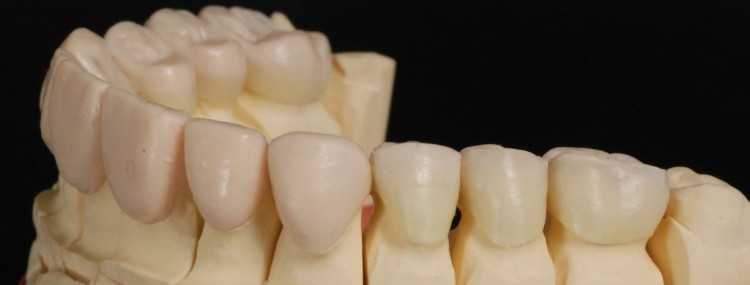

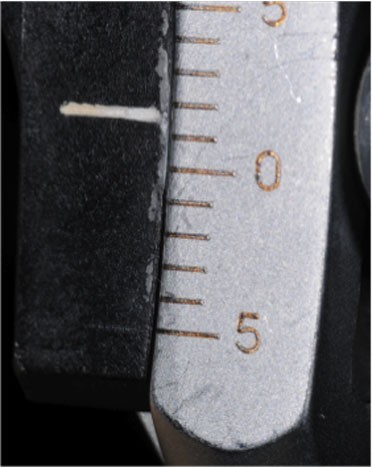

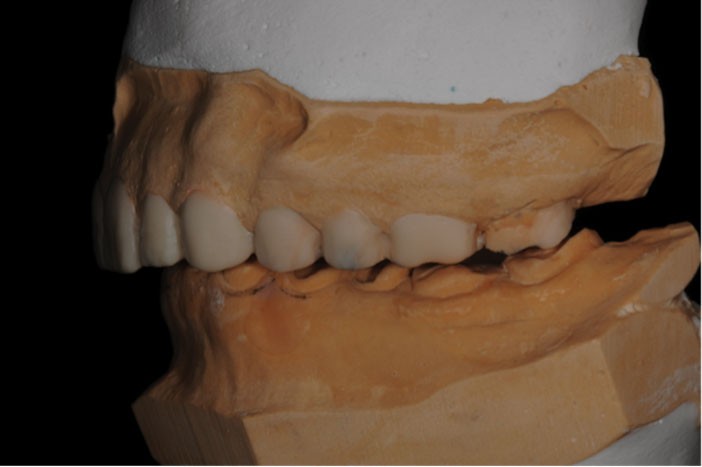

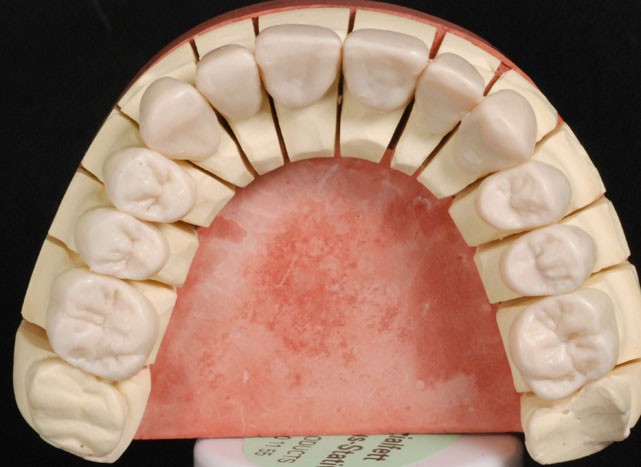

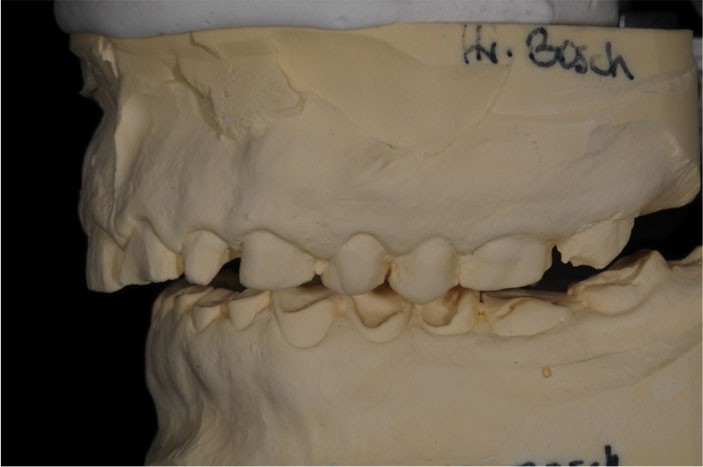

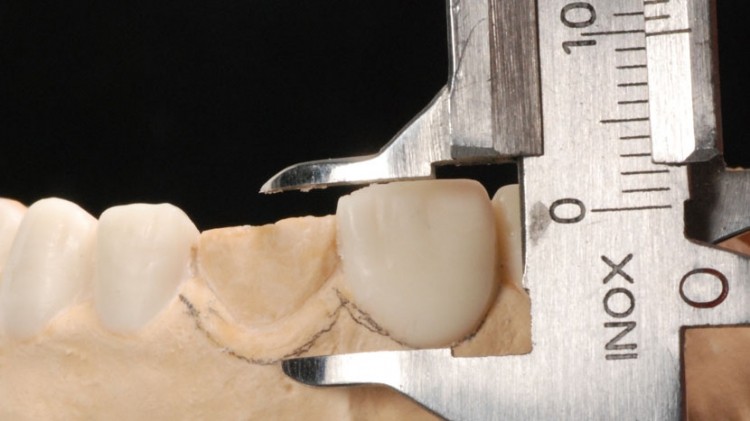

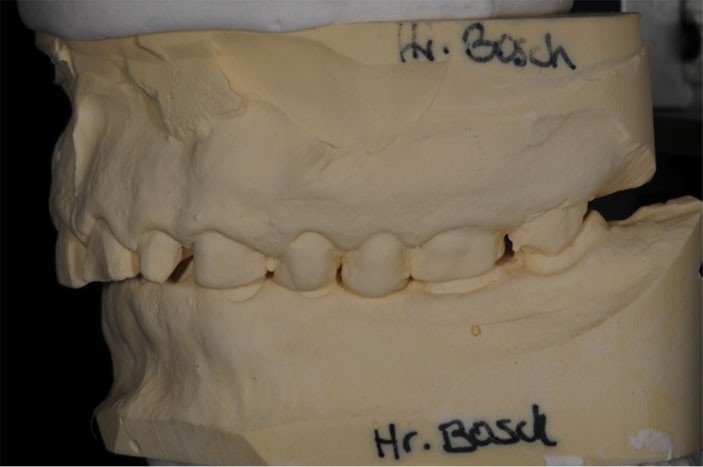

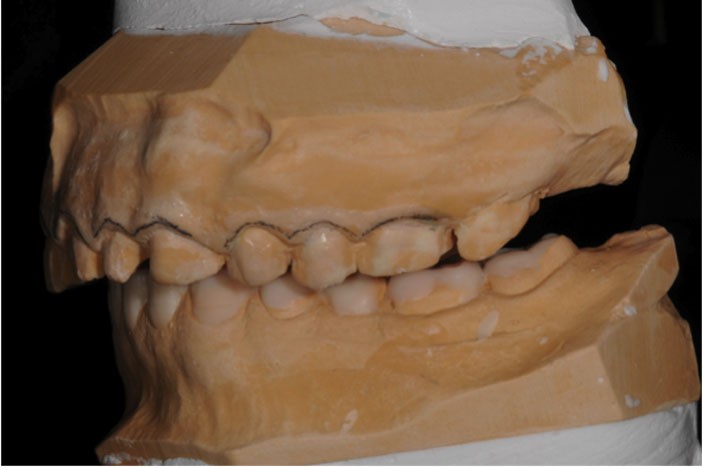

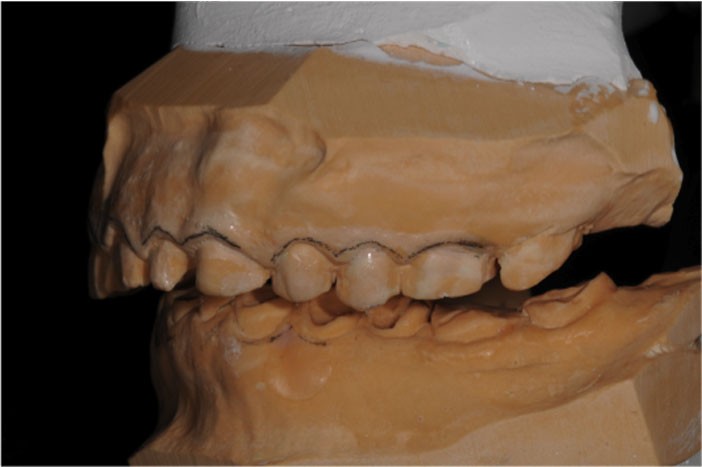

Nach der initialen Diagnostik wurden Situationsmodelle erstellt, die die bereits gewonnenen klinischen Eindrücke der oben beschriebenen Ausgangsituation nochmals bestätigten (Abb. 3). Die Modellanalyse im Denar-Artikulator erfolgte nach Bestimmung einer Cardiax-Kiefergelenksvermessung sowie Gesichtsbogenbestim¬mung, Fotodokumentation und Wax-up. Die besondere Problematik des Falls sind die schlechten vertikalen Verhältnisse (Abb. 4a und b). Es zeigte sich dabei, dass eine Kronenverlängerung in der Ober- und Unterkieferfront erforderlich war (Abb. 5 und 6). Dazu wurde ein Wax-up der Zähne unter Korrektur des Zahnsaumverlaufes auf dem Gipsmodell erstellt (Abb. 7). Mit diesem diagnostischen Wax-up ließ sich der Substanzverlust pro Zahn (vertikale Dimension) darstellen und mit dem Modellierwachs rekonstruieren.

Um die Kronenränder nach apikal zu verlegen, wurde wie geplant im Oberkiefer von 13 bis 23 und im Unterkiefer von 33 bis 43 eine chirurgische Kronenverlängerung durchgeführt und das Gewebe abschließend mit atraumatischen Nähten sorgfältig adaptiert (Abb. 8 und 9). Präparation und OP haben nicht simultan stattgefunden, sondern wurden 3 Wochen zeitlich versetzt durchgeführt. Die im Labor gefertigten Provisorien waren für die Front im Oberkiefer von 13 auf 23 bzw. im Unterkiefer von 33 auf 43 aus Stabilitätsgründen miteinander verblockt und an den Rändern so gestaltet, dass eine problemlose Regeneration des Gewebes ermöglicht wurde.

Nach der Entfernung der wenigen Füllungen und der Versorgung dieser Defekte wurde die Präparation der Zähne 16 bis 26 und 36 bis 46 durchgeführt (Abb. 10). Die Präparationsgrenze wurde werkstoffgerecht mit einer breiten Hohlkehle gestaltet, die Kanten wurden abgerundet. Die Platzverhältnisse wurden mit einem Vorwall aus Silikon kontrolliert (Abb. 11).

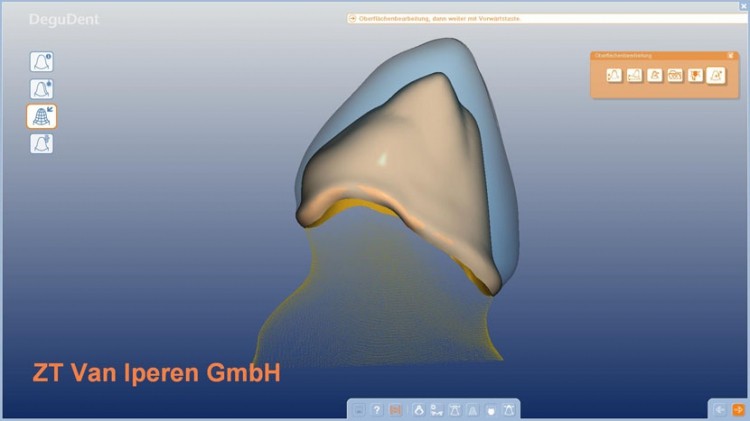

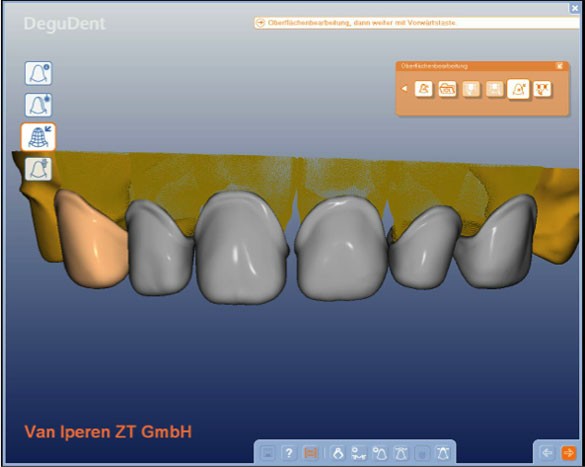

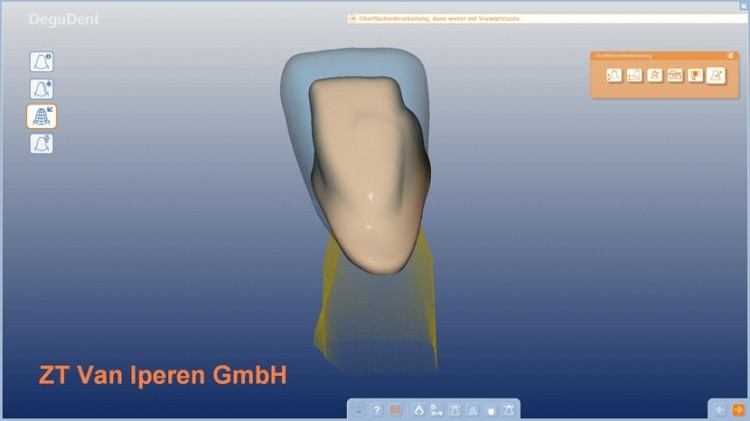

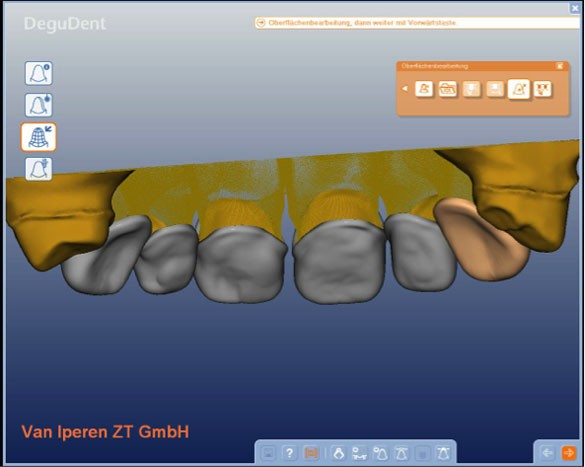

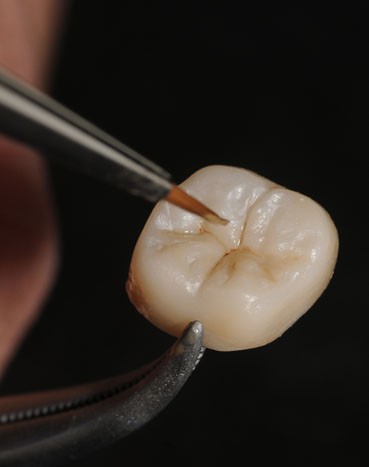

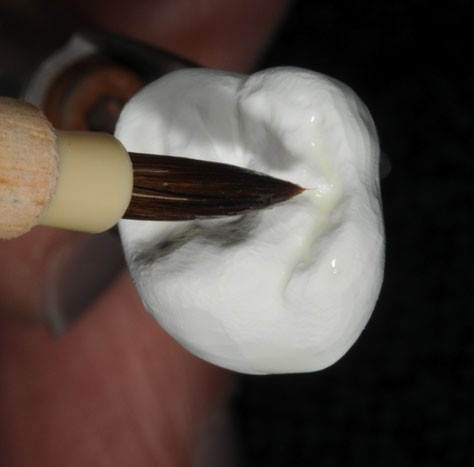

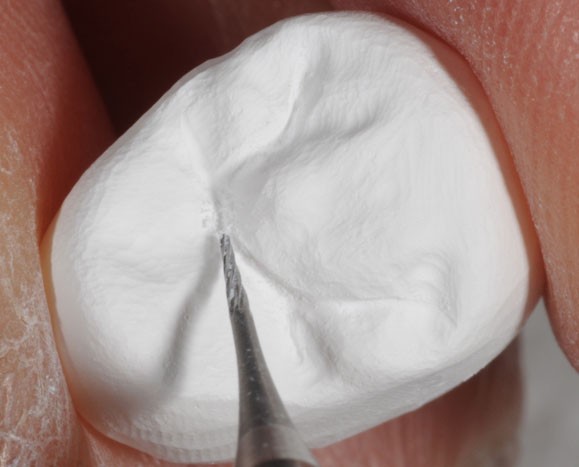

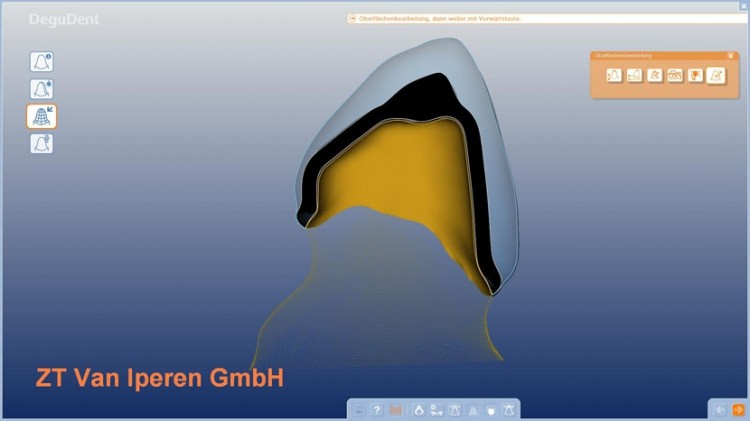

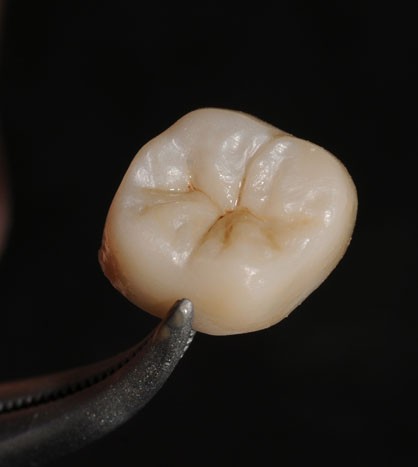

Nach der Abformung und der Eingliederung der Provisorien (Abb. 12) wurden die Restaurationen im Labor gefertigt. Es wurden vollanatomische Kronen, auch im Frontzahnbereich aus den voreingefärbten Rohlingen Cercon ht light und medium hergestellt. Diese wurden mit den Malfarben Cercon ht-Body-base und -Body-match individuell charakterisiert (Abb. 16). Dabei wurden die üblichen Arbeitsschritte eingehalten. Nach dem Scannen der Situation wurden mithilfe einer geeigneten Software (Cercon art 3.0.2, DeguDent, Hanau) die zahntechnischen Gerüste für die Kronen konstruiert. Dabei wurden die Parameter für die Kronen festgelegt, und nach Berechnung stellte die Software einen Designvorschlag dar (Abb. 13). Nun konnten einzelne Gerüste individuell optimiert und die Gerüste gefräst werden. Eine Zahnfleischmaske erleichterte das Arbeiten bei der Erstellung der Versorgung (Abb. 14). Die Rohlinge wurden beschliffen und die Malfarben aufgetragen (Abb. 15 und 16).

Ergebnis

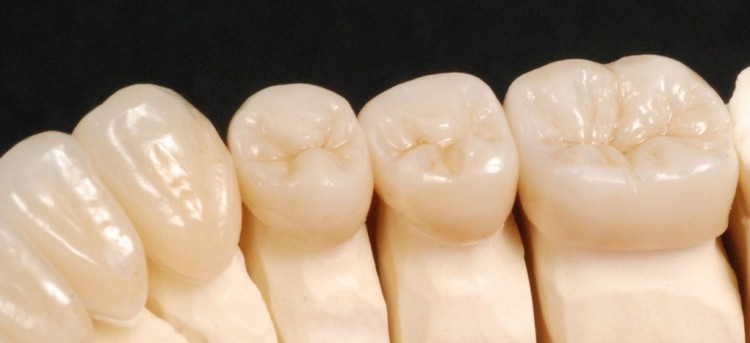

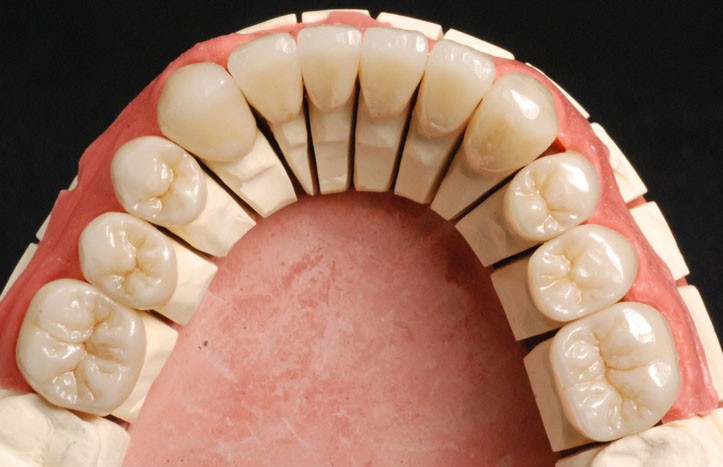

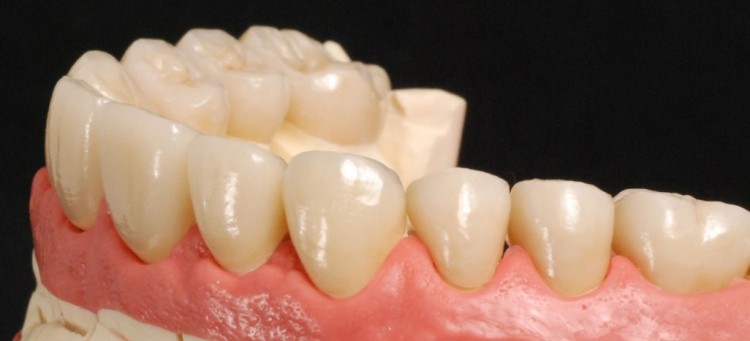

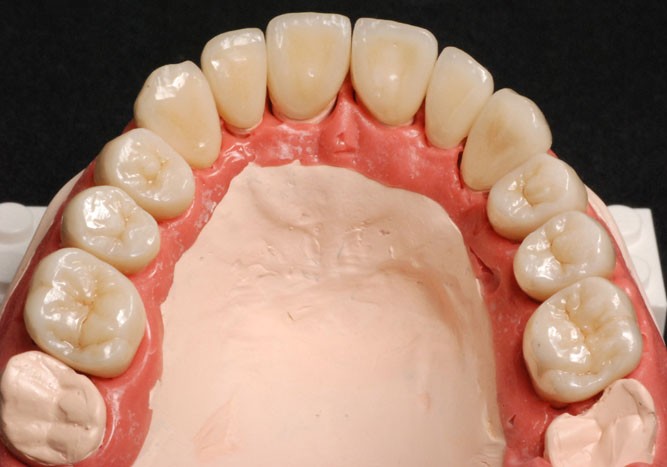

Bereits im Labor auf den Modellen (Abb. 17), aber besonders nach der Zementierung der Kronen zeigte sich, dass trotz anspruchsvoller Ausgangslage mit dieser umfassenden vollkeramischen Versorgung der Patientenwunsch einer ästhetischen Farb- und Formgebung erfolgreich umgesetzt werden konnte (Abb. 18). Die mit der Kronenversorgung einhergehende Bisserhöhung entsprach den Vorstellungen des Patienten (Abb. 19).

Diskussion

Der hier vorgestellte Patientenfall ist ein Beispiel dafür, dass der Werkstoff Zirkonoxid ein großes Spektrum an Versorgungsmöglichkeiten bieten kann. Über die im vorliegenden Beispiel dargestellte Restauration hinaus sind Versorgungen von der Vollkrone über weitspannige Brücken bis zur Implantatarbeit möglich (Bartsch 2012).

Eine Materialvariante zum hier verwendeten Zirkonoxid wäre die ebenfalls CAD/CAM-gefertigte vollkeramische Einzelkrone aus Glaskeramik (z. B. Lithiumdisilikat) gewesen. Im direkten Vergleich ist das Zirkonoxid bei Restaurationen aber vorteilhaft: Unter anderem ist es gegenüber den Einflüssen aus der Präparation wie gegenüber der Gestaltung der Präparationsgrenze und der Konizität der Stümpfe weniger empfindlich als die Glaskeramik. Hajtó begründet dies mit drei Aspekten: 1) Zirkonoxid ist von Materialseite aus wesentlich belastbarer, 2) es wird in einem um 20 % vergrößerten Zustand gefräst (Ausnahme HIP-Zirkon) und 3) lässt es sich maschinell zu dünneren Schichtstärken an den Rändern beschleifen (substanzschonend) (Hajtó 2010).

Metallkeramik versus Vollkeramik? Auch hier gibt es interessante Gesichtspunkte: Im Vergleich zur Metallkeramik zeigten zwei klinische Langzeitstudien, dass die Ergebnisse bei Zirkonoxid mit denen von der Metallkeramik vergleichbar sind (Christensen und Plöger 2010, Sailer et al. 2009). Sailer et al. berichteten beispielsweise, dass Zirkonoxidbrücken nach einer dreijährigen Beobachtungsdauer eine vergleichbare Überlebensrate wie metallkeramische Konstruktionen zeigten.

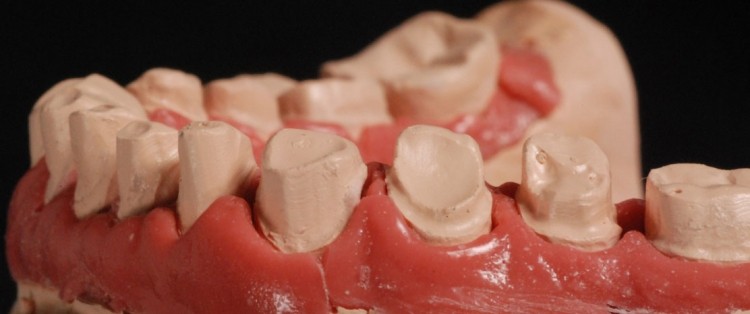

Für Kronen aus Zirkonoxid versteht es sich von selbst, dass der Präparationswinkel von 3 bis 6 Grad und die breite Hohlkehle an der Präparationsgrenze eingehalten sowie alle scharfen Kanten und Grate innerhalb der Präparation vermieden werden (ebenso wie eine tiefe Fossa-Präparation (van Iperen 2005)). Diese Vorgaben wurden auch im vorgestellten Fall umgesetzt (s. Abb. 10 und 14). Insgesamt orientieren sich die Empfehlungen für die Cercon-Präparation an den für Vollkeramiksysteme bekannten Präparationsrichtlinien (Langschwager 2003, Rudolph und Quass 2009). Bei vollkeramischen Kronen ist für die Ästhetik und den langfristigen Erfolg der Kronen der Platzbedarf bei der Präparation entscheidend. Eine wesentliche Rolle für die Bruchfestigkeit spielt u. a. eine ausreichende okklusale Materialstärke (Hajtó 2010). Die Mindestwandstärke für Cercon ht werden vom Hersteller okklusal mit 0,5 mm inklusive 0,1 mm Einschleifreserve, zirkulär mindestens 0,4 mm und in den Randbereichen mit 0,2 mm angegeben.

Mit der stetigen Weiterentwicklung der Vollkeramik (Vollmann et al. 2009) eignen sich heute auch teil- und vollanatomisch gefertigte Kronen für schwierige Ausgangssituationen; mit einer in Schicht- und/oder Maltechnik erzielten optimalen Zahnfarbe. Klinische Studien, wie die zu Extensionsbrücken (Wolfart et al. 2009) und auch weitspannigen Zirkonoxidbrücken aus Cercon (Schmitter et al. 2009), bestätigen beispielsweise die Sicherheit von Cercon für die unterschiedlichsten Indikationen.

Sicherheit bei Einhaltung des Präparationsprotokolls bestätigten auch Beuer et al. (2003). Sie stellten fest, dass die Passung gefräster und gesinterter ZrO2-Gerüste für Einzelkronen aus Cercon klinisch so einwandfrei ist, dass in Abhängigkeit vom Konvergenzwinkel der präparierten Stümpfe nur ein marginaler Randspalt auftritt. Das bedeutet, dass eine gute Zementierung gewährleistet ist – mit einer der wesentlichen Faktoren für eine langfristig erfolgreiche Restauration.

Cercon ht ist, wie eingangs erwähnt, die konsequente Weiterentwicklung des bewährten Zirkonoxids Cercon base und basiert auf dessen belegter Sicherheit. Darüber hinaus bietet Cercon ht eine hervorragende Transluzenz für hochästhetische Restaurationen und substanzschonende Präparation für vollanatomische Sicherheit.

Ebenso sind vollanatomische Kronen aus Cercon ht nachweislich sicher für den Antagonisten. Eine Studie der Universität Regensburg untersuchte den Einfluss verschiedener keramischer Materialien in Kontakt zum Antagonisten unter praxisnahen Bedingungen, d. h. nach Einschleifen und nach Repolieren: Cercon ht zeigte in dieser Studie eine gegenüber traditionellen Verblendkeramiken und Lithiumdisilikat deutlich reduzierte Abrasion am Gegenzahn (Rosentritt 2011).

Die Versorgung ist im vorliegenden Fall aufgrund der Ausgangslage mit der schlechten vertikalen Kieferrelation und ihrer Ursache in manchen Augen sicherlich bereits ein Grenzfall vollkeramischer Restauration. Selbstverständlich wurde nach Eingliederung der Restauration an die Ausstattung des Patienten mit einer Knirscherschiene gedacht (Kern 2013).

Aufgrund der schwierigen Ausgangslage bezüglich der vertikalen Dimension war das hier vorgestellte Wax-up eine wertvolle Planungshilfe. Dank dieser zahntechnischen Leistung konnte nämlich wie hinlänglich bekannt, der Substanzverlust der Zähne dargestellt und mit dem Modellierwachs rekonstruiert werden. Damit dient es als ideale Kommunikationsgrundlage, um dem Patienten die geplanten Ergebnisse darzustellen und die Behandlungsplanung entweder zu bestätigen oder zu korrigieren.

Fazit

Die Anwendung der CAD/CAM-Technologie bietet in Verbindung mit dem Werkstoff Zirkonoxid interessante und anspruchsvolle ästhetische Restaurationsmöglichkeiten auch bei schwierigen Ausgangssituationen. Das hochtransluzente Premium-Zirkonoxid. erweist sich dabei als multiindikativ, denn es lässt sich substanzschonend vollanatomisch, teil- oder vollverblendet einsetzen. Und in der farblichen Gestaltung erweist es sich ebenfalls als flexibel.

*Vita ist eingetragenes Warenzeichen der Vita Zahnfabrik H. Rauter GmbH & Co. KG, Bad Säckingen.

Hier geht's zur Literaturliste.
