Zahntechnik 21.10.2013

Monolithisches Zirkonoxid auf Implantaten

Monolithisches Zirkonoxid auf Implantaten

Trotz guter physikalischer Eigenschaften existiert noch Skepsis gegenüber dem Material.

Das in der Zahnmedizin verwendete Material heißt korrekterweise Zirkoniumdioxid (ZrO2), üblich ist aber auch die Trivialform Zirkonoxid. Im täglichen Gebrauch wird meistens der Begriff Zirkon verwendet. Damit bezeichnet man aber das Mineral Zirkon (ZrSiO4), in dem das Element Zirkonium gefunden wurde, das im Periodensystem die Ordnungszahl 40 besitzt. Dieses Element wurde gegen Ende des 18. Jahrhunderts vom Chemiker und Apotheker Martin Heinrich Klaproth (1743–1817) entdeckt.

Bei den zahnärztlichen Keramiken stehen heute die Anwendung der verschiedenen Materialien und ihre Verarbeitungstechniken im Vordergrund. Eine Sonderstellung nehmen die Oxidkeramiken (Alumina, Zirkonia) ein, also Keramiken von homogener, dichter Struktur ohne Glasphase. In der Zahnmedizin liegt Zirkonoxid in der Form eines tetragonalen polykristallinen Materials vor, das durch Yttrium stabilisiert wird. Das Kürzel Y-TZP (Yttrium stabilized, Tetragonal Zirconia Polycrystal) fasst dies zusammen. Seine Eigenschaften haben metallischen Charakter; R. C. Garvie nannte es in seinem Artikel „ceramic steel“ (Garvie et al., 1975). Dank der hohen Biegefestigkeit (bis 1.200 Mp) eignet sich diese Keramik als Gerüstmaterial von Kronen- und Brückenarbeiten anstelle von Metalllegierungen. Zirkonoxid zeichnet sich durch ein hohes Elastizitätsmodul und Härte aus, seine Oberfläche ist sehr kratzfest. Bereits in den 1990er-Jahren wurde Zirkonoxid zur Herstellung von Kappen als Kronengerüste verwendet. Die rasante Entwicklung in der zahnmedizinischen Anwendung des Materials nahm ihren großen Aufschwung vor allem in den letzten acht Jahren, parallel mit der Entwicklung moderner CAD/CAM-Systeme, also spezialisierter CAD-Software, effizienter Scanner und potenter Fräsmaschinen für das Zahntechnikerlabor oder Fräszentren.

Zirkonoxid in der Zahnmedizin

Trotz guter physikalischer Eigenschaften ist noch eine Zurückhaltung gegenüber dem Material vorhanden. Es sind nur wenige Studien zur breiten klinischen Anwendung auf Zähnen und Implantaten bekannt (Al-Amleh et al., 2010). Über Komplikationen wie Gerüstfrakturen und Chipping der Verblendkeramik wurde in einigen klinischen Studien (Larsson & Vult van Steyern, 2010; Larsson et al., 2010) berichtet. Gründe für Misserfolge schienen zum Teil CAD/CAM-System bezogen, sind aber auch allgemein erkannt worden:

  • unsachgemäßes, trockenes Beschleifen mit groben Diamanten
  • minimale Wandstärke der Gerüste von 0,5 mm unterschritten
  • Kürzen von Kappen
  • zu geringer Querschnitt der approximalen Verbindungsstellen
  • nicht angepasstes Brennprotokoll beim Verblenden
  • keine höckerunterstützende Gerüstform

Tatsächlich wurden zu Beginn CAD/CAM-hergestellte Zirkonoxidkappen auf Zahnstümpfen zur Herstellung von Kronen ohne anatomische Formgebung mit einer uniformen Wandstärke von Minimum 0,5 mm empfohlen. Nach wie vor gilt heute diese Wandstärke. Die approximale Verbindung soll für dreigliedrige Brücken 9 mm2 betragen, für längere Segmente eher mehr (Vult von Steyern et al., 2005). Aus Platzgründen stellt diese Forderung bei kleinen Zähnen eine Limitierung dar. Bei implantatgetragenen Rekonstruktionen fällt dies weniger ins Gewicht, denn durch Knochenresorption nach Zahnextraktion werden die Implantatkronen meist hoch genug. In der implantologischen Literatur wurde in erster Linie das Zirkonabutment für den ästhetischen Bereich beschrieben. Für größere Gerüste aus Keramik muss bei Zähnen und Implantaten Zirkonoxid zum Einsatz kommen, denn die übrigen Keramiken sind dazu nicht geeignet. Ein wichtiger Schritt in der Entwicklung von Zirkonoxidgerüsten auf Implantaten war die Möglichkeit der direkten Verschraubung ab Implantatschulter (Procera-Technologie). Weiter wurde das Zirkonoxid eingefärbt und größere Blocks kamen auf den Markt, die es schließlich erlaubten, totale, zwölfgliedrige Gerüste an einem Stück (also nicht segmentiert) auf Implantaten verschraubbar, herzustellen.

Heute verläuft die Herstellung von Zirkonoxidgerüsten noch vorwiegend nach dem WAX/CAM-Verfahren, d.h., dass die Gerüste aufgewachst, eingescannt und am Computer im Detail ausgearbeitet werden. Dann erfolgt der Fräsprozess aufgrund der digitalen Daten. Die Frage stellt sich, wie passgenau solche Gerüste sind. Für die Zahnpräparation wurden spezifische Richtlinien erstellt, und Messungen zeigen, dass eine gute Passgenauigkeit erreicht wird (Beuer et al., 2009; Abduo et al., 2010). Diese war z. T. abhängig vom verwendeten CAD/CAM-System sowie von der Länge und Form der Brücken. Aktuelle Labormessungen haben im Weiteren nachgewiesen, dass auch großspännige Brücken (zwölf Einheiten) im WAX/CAM- oder CAD/CAM-Verfahren sehr passgenau sind. Alle Brücken waren auf sechs Implantaten verschraubt, und im Durchschnitt wurden Spaltbreiten um 30 Microns erzielt (Katsoulis et al., Epub ahead 2012).

Die Klinik für Zahnärztliche Prothetik, Universität Bern, hat seit 2005 zirkonoxidbasierte Rekonstruktionen auf Zähnen und Implantaten eingesetzt. 2008 erfolgte eine erste Publikation mit unseren Daten zu zahn- und implantatgetragenen Rekonstruktionen (Kollar et al., 2008). Nun sind zwei weitere Publikationen in Arbeit mit Daten zu 941 Zirkonoxideinheiten auf 612 Implantaten.

Monolithisches Zirkonoxid (Vollzirkon): Vor- und Nachteile

Ein weiterer Schritt in der CAD/CAM-Technologie mit Zirkonoxid ist das monolithische Zirkonoxid oder Vollzirkon, das zur anatomisch voll ausgestalteten Rekonstruktion ohne Verblendung direkt in die anatomische Form verarbeitet wird. Unverblendetes Zirkonoxid kam in unserer Klinik auch vorher schon zum Einsatz, z. B. als Primärteleskop auf Zähnen und Implantaten oder als Implantatsteg (Rösch & Mericske-Stern, 2008). Heute werden anstelle des hochweißen Materials auch durchgefärbte, leicht gelbliche Zirkonblocks zur Herstellung von Kronen und Brücken verwendet. Diese Technik ist für alle Indikationen auf Zähnen und Implantaten einsetzbar, in kleinen Einheiten bis zu kieferumspannenden Brücken. Diese Technologie wird an unserer Klinik seit 2011 angewandt. Bis heute wurden insgesamt 151 Einheiten auf Zähnen und 98 in Kombination mit Implantaten eingesetzt. Die geforderte Masse für die Wandstärke und approximalen Verbinder sind gleichermaßen gültig. Da die Verblendung wegfällt, wird weniger interokklusaler Raum benötigt.

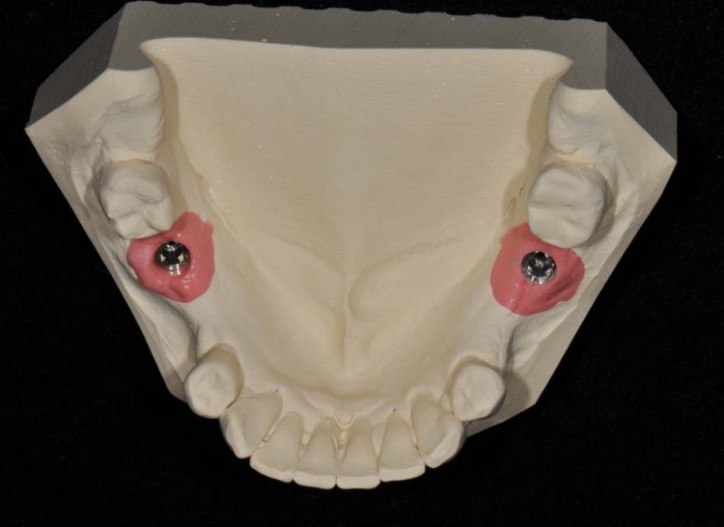

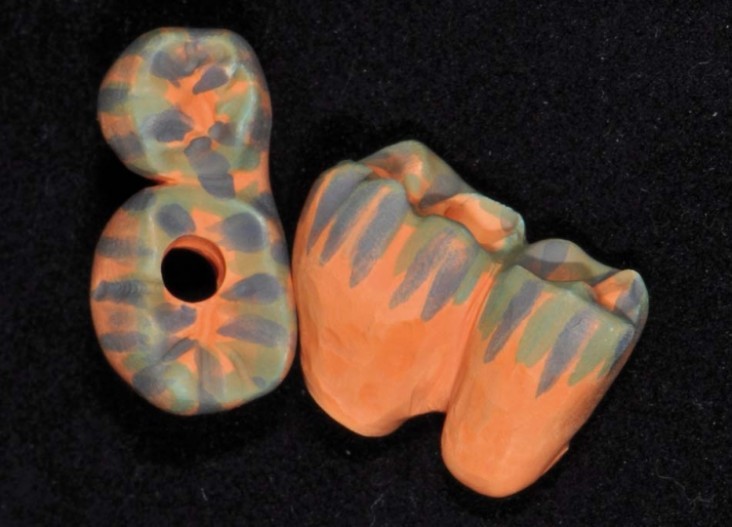

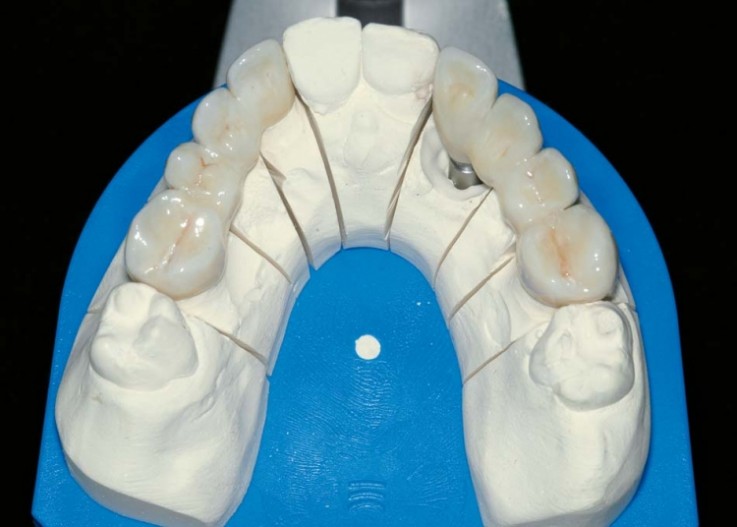

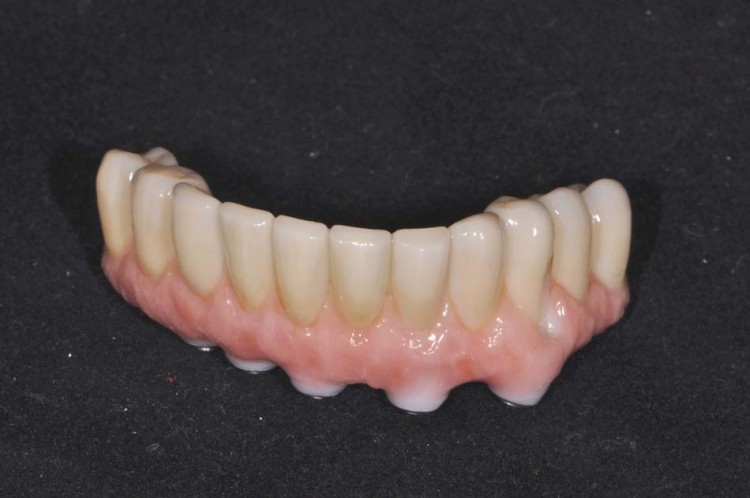

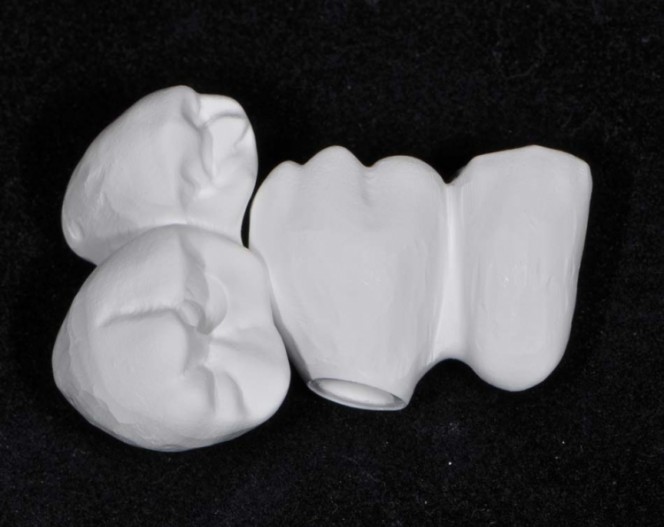

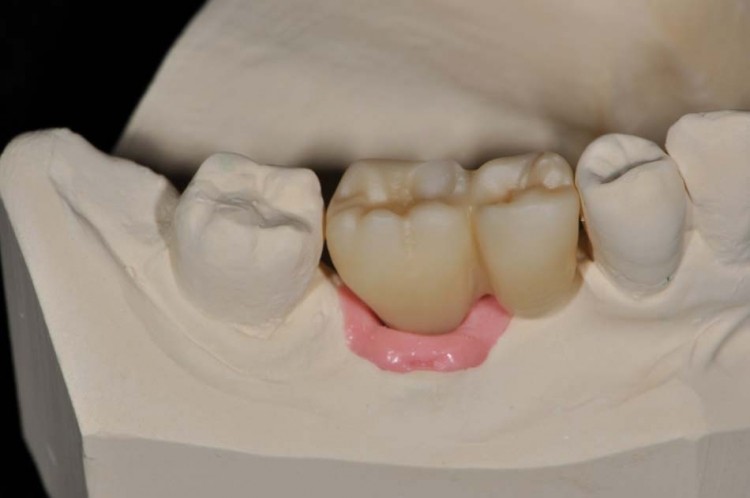

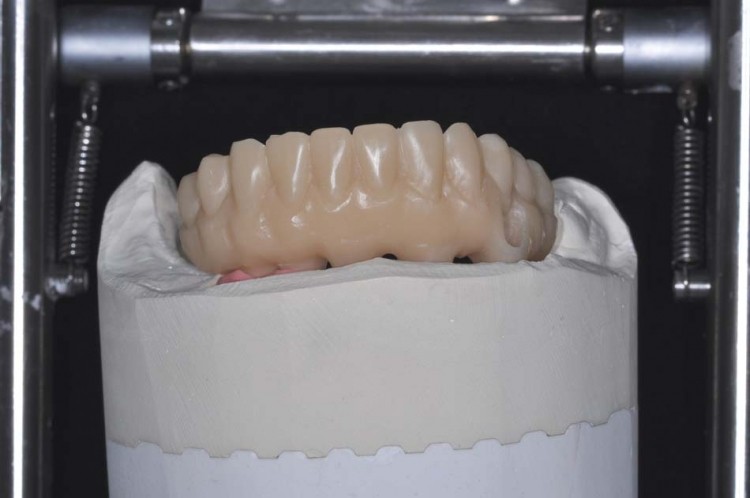

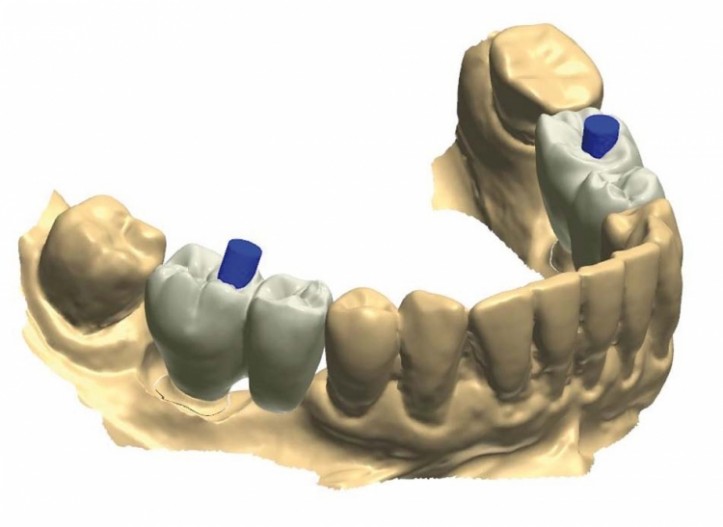

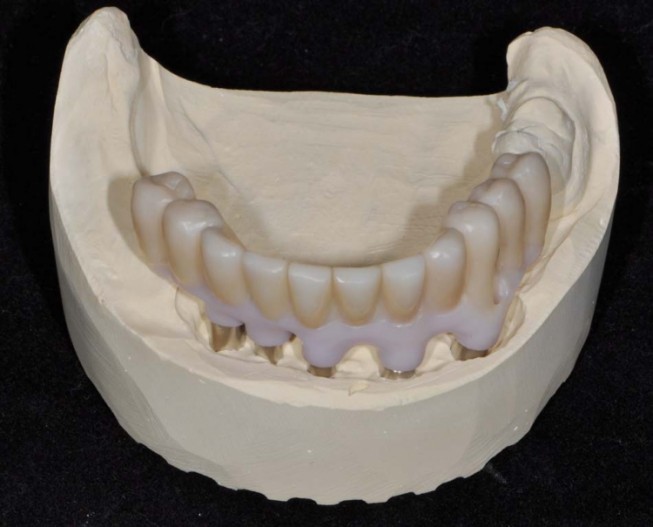

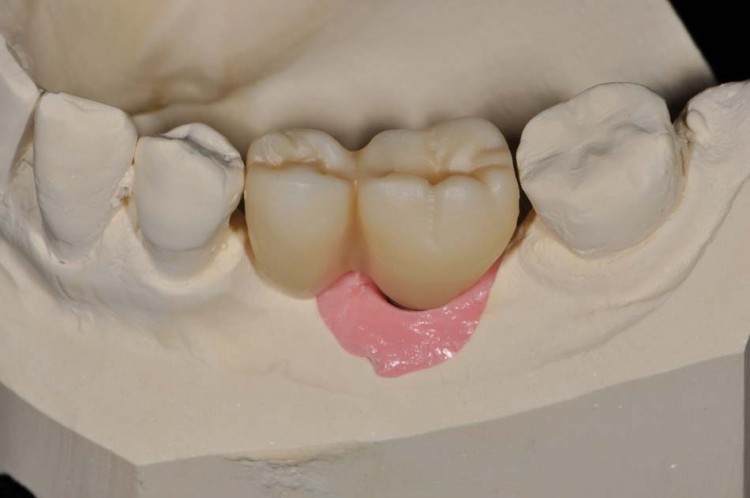

Die schematische Darstellung zeigt den Arbeitsablauf für die Herstellung von prothetischen Rekonstruktionen mit monolithischem Zirkon. Je nach Software kann die geplante prothetische Rekonstruktion im reinen CAD/CAM-Verfahren oder eben im WAX/CAM-Prozess hergestellt werden. Die Kapazitäten des Scanners und der Fräsmaschine spielen einerseits eine Rolle, anderseits auch die prothetische Indikation. Nach dem Fräsvorgang und vor dem Sinterprozess werden die Werkstücke zum Restzahnbestand passend eingefärbt. Nach dem Sintern werden die Werkstücke noch zusätzlich individualisiert bemalt und mit einem Glanzbrand fertiggestellt. Die Bildserien 1 und 2 zeigen beide Varianten.

Bei Zähnen kann minimal präpariert werden, denn eine Wandstärke von 0,5 mm ist ausreichend. Dies ist vorteilhaft bei reduzierten Platzverhältnissen. Das Bemalen ist im Vergleich zur Schichttechnik zeitsparend, und die Gefahr des Chippings ist eliminiert. Für die Versorgung der Zähne werden die Arbeiten mehrheitlich direkt CAD/CAM umgesetzt, die WAX/CAM-Technologie kommt vor allem bei großen Rekonstruktionen und für Implantatversorgungen zum Einsatz. Mittels eines Wax-ups wird vom Zahnarzt die Arbeit im Munde bezüglich Ästhetik und Okklusion präzise überprüft, da nach dem Fräsprozess keine Änderungen in der Formgebung mehr möglich sind. Laboruntersuchungen mit der Kaumaschine haben gezeigt, dass der Abrieb von Zahnschmelz unter zyklischer Belastung mit monolithischem Zirkon minimal und wesentlich geringer ist, als wenn der Zahn im Kontakt mit anderen Keramikarten (Schichtkeramik, Presskeramik) getestet wurde (Albashaireh et al., 2010; Kim et al., 2012). Als Nachteile sind zu erwähnen: die hochtransparente Schneidekante und der Chamäleoneffekt lassen sich weniger gut oder noch nicht umsetzen, und durch den Zahnarzt muss eine präzise Vorarbeit bezüglich Okklusionsgestaltung und Ästhetik geleistet werden. Prothetische Rekonstruktionen aus monolithischem Zirkon sind zurzeit noch eher für die posteriore Region einzusetzen.

Fazit

Die Entwicklung der CAD/CAM-Technologie und der Keramikmaterialien geht in großen Schritten weiter. Es ist unabdingbar, dass sich sowohl der Zahnarzt als auch der Zahntechniker intensiv damit beschäftigen und solide wissenschaftliche Kenntnisse und technische Fertigkeiten erwerben, um die richtigen Entscheide in der täglichen Praxis zu treffen.

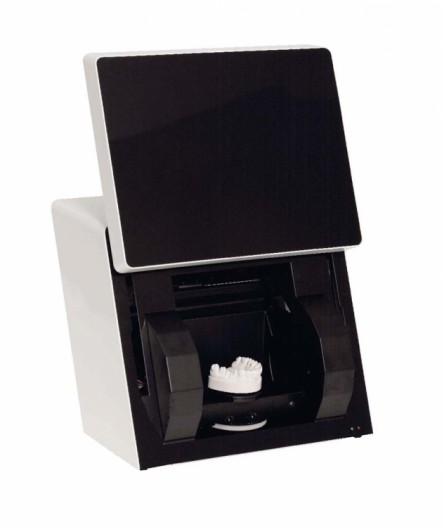

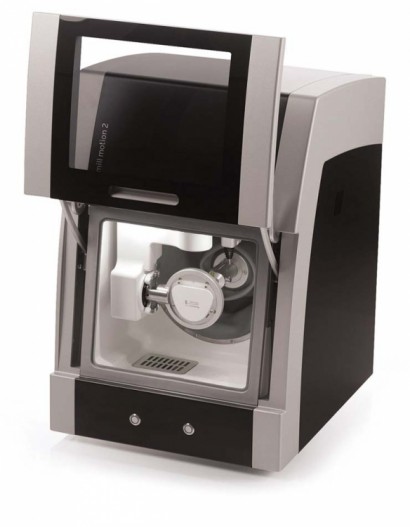

ZTM Remzi Kolgeci, Zahntechnik Bubenberg, Bern, hat die hier gezeigten Arbeiten hergestellt (Scanner: D800; 3 Shape, Kopenhagen, Dänemark; Fräsmaschine: Ceramill Motion 2, Koblach, Österreich).

Hier geht’s zur Literaturliste.
