Erfolgsfaktoren für Implantate in der ästhetischen Zone

Erfolgsfaktoren für Implantate in der ästhetischen Zone

Die Versorgung von zahnbegrenzten Einzelzahnlücken in der ästhetischen Zone unterliegt einer strengen Beurteilung von Zahnarzt und Patient. Wurde früher wesentlich auf eine hohe Über­lebensrate der Implantate geachtet, verschiebt sich der Fokus mittlerweile auf die Ästhetik.

Objektivierbare Kriterien wie der „Pink Esthetic Score“ wurden zur Beurteilung der Weich­gewebe erarbeitet.1 Viele Konzepte beschreiben adäquate Ver­fahren zur Augmentation von Hart- und Weichgewebe, modifizierte Schnittführungen und fortschrittliche Nahttechniken. Jedoch basieren sie auf dem Prinzip der Geweberekonstruktion nach Gewebeverlust. Im folgenden Fallbeispiel wird der Ansatz der Prävention von Gewebeverlust verfolgt.

Die Implantation und prothetische Versorgung in der ästhetischen Zone stellt eine große Herausforderung dar und ist mit sehr hohen Erwartungen verbunden. Um ein ästhetisches Ergebnis zu erzielen, sollen die periimplantären Gewebe als auch der Zahnersatz dem natürlichen Erscheinungsbild der fehlenden Bezahnung entsprechen. Eine individu­elle Risikoanalyse ist stets durchzuführen. Letztendlich sollte der implantatgetragene Zahnersatz der alternativ zahngetragenen Prothetik nicht unter­legen sein.2

Für eine langfristige ästhetische Stabilität ist das horizontale und vertikale Knochenangebot von wesentlicher Bedeutung. Liegen keine Gewebedefizite vor, so lassen sich berechenbare Ergebnisse mit Einzelzahnimplantatkronen erzielen.


Sind jedoch Defizite vorhanden, muss eine bedarfsgerechte Augmentation durchgeführt werden. Die Rekonstruktion von dreidimensionalen Defekten ist trotz unterschiedlicher Therapie­optionen nach wie vor mit großem Aufwand verbunden und nicht immer vollständig zu erreichen.3,4 Viele Konzepte in der Implantologie beschäftigen sich mit dem Prinzip der Geweberekon­s­truktion nach Gewebeverlust, jedoch sind Verfahren der Primärprävention von Resorptionsprozessen der eigentliche Schlüssel zum Erfolg – Verfahren, welche die Natur als Vorbild nutzen und aus ihr neue biologische Konzepte ableiten.

Fall 1 – Resorptionsvorgänge nach Extraktion

Schropp et al. berichteten, dass durch die Extraktion von Zähnen Resorptions­vorgänge der umliegenden Gewebe begünstigt werden.5 Nach drei Monaten ­erreicht die zervikale Resorption ein Ausmaß von 30 Prozent und die labiale Resorption ein Ausmaß von bis zu 50 Prozent. Die Erhaltung des bei Zahn­extraktion vorhandenen knöchernen Alveolarfortsatzes ist die größte und eigentliche Herausforderung, mit der sich alle folgenden Komplikationen und Einschränkungen in der Ästhetik vermeiden ­lassen.

Zwar bieten horizontale Kammaugmentationen zur wirksamen Verbreiterung des Alveolarkamms langfristig stabile Ergebnisse, jedoch sind die beschriebenen Techniken zur Erhöhung des Alveolarkamms deutlich weniger berechenbar.6 Kammerhaltende Maßnahmen wie die Socket oder Ridge Preservation wurden zur Begrenzung der Resorptionsvorgänge nach Zahnextraktion entwickelt. In einer Übersichtsarbeit von Darby et al. konnten keine schlüssigen Hinweise dieser publizierten Techniken auf eine Verbesserung potenzieller Implantationsstellen nachgewiesen werden.7 Eine weitere Technik, die Sofortimplantation, stellt keine kammprophylaktische Maßnahme dar. Dies konnte in tier­experimentellen und klinischen Untersuchungen gezeigt werden.8,9

Kasuistik

Ein 42-jähriger Mann stellte sich nach Extraktion der Zähne 11 und 21 vor. Die Extraktion wurde ein Jahr vorher durchgeführt und mit einer Interimsprothese zum Ersatz von Zahn 11 und 21 versorgt. Abbildung 1 zeigt den entstandenen Verlust an ­Gewebe und lässt die Kompromisse der späteren Versorgung erahnen. Im Bereich der Papillen sind ­Gewebedefizite im Millimeterbereich mit Einbußen in der Ästhetik sichtbar.

Behandlung

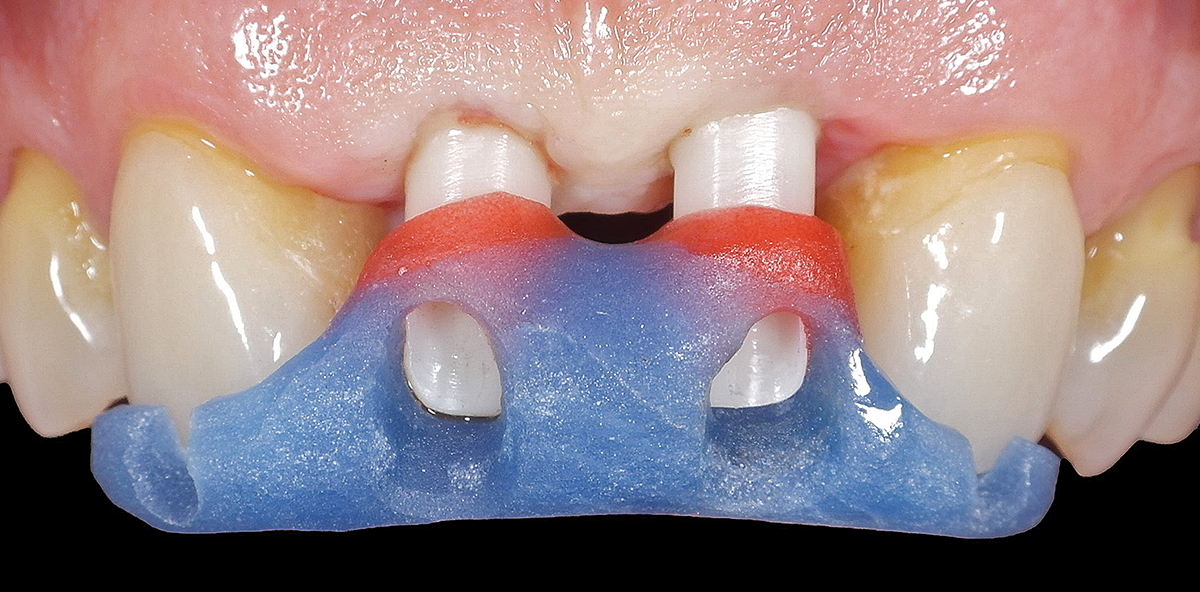

Die Implantation fand unter örtlicher Betäubung statt. Die dreidimensional geplanten Implantatpositionen wurden nach krestaler Schnittführung mithilfe einer navigierten Bohrschablone (SICAT) aufbereitet. Die Implantate (CAMLOG) sind bis zur Freilegung für drei Monate geschlossen eingeheilt. Nach Freilegung und Abdrucknahme wurden individuelle Zirkon­abutments auf einer Titan-Klebebasis hergestellt (Abb. 2). Die prothetische Versorgung erfolgte mit Vollkeramik­kronen aus ­Lithiumdisilikat (Abb. 3).

Beurteilung

Eindeutige Defizite im Bereich der Papillen sind auch nach einem Jahr nicht vollständig verschwunden (Abb. 4). Der unregelmäßige Weichgewebeverlauf hat zu Einschränkungen der weißen Ästhetik geführt – und das trotz eines guten gingivalen ­Phänotyps. In Tabelle 1 ist der Pink Esthetic Score (PES) für Zahn 21 dargestellt. Es ist zu erwarten, dass der PES auch in den nächsten Jahren bei 7 von möglichen 14 Punkten bleiben wird und es zu keiner weiteren Ausformung der ­Papillen kommt.

Fall 2 – Von der Natur lernen

Der Verlust eines Zahnes führt zum Verlust des ­alveolären Volumens. An persistierenden Milchzähnen oder auch Wurzelresten ist zu sehen, dass in der alveolären Faserstruktur und dem paro­dontalen ­Ligament der Schlüssel zum Erhalt alveolärer Strukturen liegt. Diese bleiben über Jahre hinweg vollständig dimensionsstabil (Abb. 5).

Kasuistik

Eine 38-jährige Patientin stellt sich mit einem persistierenden 63 und verlagertem 23 vor, mit dem Wunsch der Neuversorgung Regio 63. Abbildung 5 zeigt den intraoralen Ausgangszustand der Patientin. Im Bereich des 63 ist trotz resorbierter Milchzahnwurzel der Alveolarkamm gut erhalten. Der ­labiale Gingivaverlauf sollte sogar nach Behandlung weiter kranial zu liegen kommen. Somit liegt in diesem Fall dank des erhaltenen Milchzahns zu viel ­Gewebe vor.

Behandlung

Nach Anfertigen einer dentalen Volumentomografie wurde der linke verlagerte Eckzahn entfernt, da ein kiefer­orthopädisches Einordnen nicht infrage kam (Abb. 6). Gleichzeitig wurde das Knochenangebot in Regio 63 begutachtet, um eine digitale Planung der Implantatposition vorzunehmen. Sehr schön ist das gute Knochenangebot auf dem Schnittbild in Regio 63 zu erkennen (Abb. 7). Die Implantation ­erfolgte inzisionsfrei, welches mit einem höheren ­Pa­tientenkomfort und einer höheren postoperativen Qualität bezüglich Narbenbildung, aufgrund geringer chirurgischer Manipulation, einhergeht (Abb. 8–10). Zahn 63 wurde nach der Extraktion bis auf ein 2 mm parodontales Band gekürzt und reponiert, um weiterhin Gewebe erhalten zu können und gleichzeitig die Beibehaltung des Emergenzprofils zu gewährleisten (Abb. 11–13). Nach der Abdrucknahme wurde ein individuelles Zirkonabutment auf einer Titan-Klebebasis her­gestellt, und die prothetische Versorgung erfolgte mit einer Vollkeramikkrone aus Lithiumdisilikat (Abb. 14).

Beurteilung

In diesem Fall ist deutlich zu erkennen, dass die Rot-Weiß-Ästhetik nicht gelitten hat, da von Anfang an ge­webeerhaltende Maßnahmen ergriffen wurden. Die Abbildung 14 zeigt die Versorgung nach sechs Monaten. Dank des persistierenden Milchzahnes hat es auf natürlichem Weg keinen Abbau von alveolären Strukturen gegeben. Nach dem PES liegt lediglich ein leichtes Defizit im Bereich der distalen Papille vor, welche nicht vollständig ausgebildet ist (schwarzer Pfeil in Abb. 14).

Fall 3 – Der biologische ­Volumenerhalt der Extraktions­alveole

Eine neue Verfahrenstechnik stellt das „Tissue Master Concept“ von Stefan Neumeyer dar. Neumeyer konnte zeigen, dass die Replantation von Wurzelsegmenten oder hoch resezierten Zähnen nach ­Extraktion den Alveolenkollaps verhindert und eine anschließende Ex­trusion zu einer koronalen Bewegung der alveolären Gewebestrukturen führt.10 Nach einem Stabilisierungszeitraum von drei bis sechs Monaten waren die Hohlräume der Rest­alveole vollständig mit Knochen gefüllt. Nach seinen Fall­analysen scheint dabei die Ursache im paro­dontalen Ligament (Mindestbreite: 2 mm) zu liegen. Diese besitzt die Fähigkeit, mechanische Reize in Gewebereaktionen umzuwandeln. Vollständiger Erhalt und vertikaler Gewinn an alveolärem Hart- und Weichgewebe sind vorhersagbar und klinisch langzeitstabil.11 Durch eine zusätzliche Extrusion kann ein vertikaler Gewinn von Weich- und Hart­gewebestrukturen induziert werden.11,12

Kasuistik

Eine 55-jährige Patientin stellte sich mit einem nicht erhaltungswürdigen Zahn 24 vor. Der Zahn wies eine traumatisch bedingte Längsfraktur auf (Abb. 15). Das Behandlungsziel bestand in der Wiederherstellung der Funktionsfähigkeit unter vollständiger Erhaltung aller alveolären Strukturen. Vorgesehen war die Extraktion mit anschließender Replantation einer Wurzelscheibe. Nach einem Stabilisierungszeitraum von fünf bis sechs Monaten sollte eine schablonengeführte Implantation erfolgen.

Behandlung

Abbildung 16 zeigt den Zahn 24 vor Extraktion. Aufgrund der sehr dünnen bukkalen Knochen­lamelle im Bereich der bukkalen Wurzel (rote Linie) ist nach herkömmlicher Extraktion ohne kamm­erhaltende Maßnahmen eine starke Knochen­resorption zu erwarten. Nach örtlicher Betäubung wurde der Zahn 24 schonend mit Hebel und Zange, jedoch ohne den Einsatz von Perio­tomen, extrahiert (Abb. 17). Die beiden Teile wurden mittels Säure-­Ätz-Technik und Komposit zusammengefügt und eine 2 mm breite Wurzelscheibe unterhalb der Schmelz-­Zement-Grenze mit einer diamantierten Scheibe erstellt und replantiert. Die Replantation erfolgte ohne jegliche Stabilisierung (Abb. 18). ­Abbildung 19 zeigt den Zustand einen Tag nach Replantation. In Abbildung 20 ist der Zustand nach dreimonatiger Einheilphase, kurz vor der Implantation zu sehen.

Zur präimplantologischen Diagnostik wurde ein DVT angefertigt. Im Vergleich zur Ausgangssituation konnte die gesamte alveoläre Struktur mittels der Reimplantation in allen drei Raumrichtungen komplett erhalten werden. Die Planung der Implantatposition erfolgte dreidimensional mit dem Datensatz der digitalen Volumentomografie innerhalb der drei räumlichen Komfortzonen (Abb. 21).2 Die ­anschließende vollgeführte Implantation erfolgte nach der schonenden Entnahme der replantierten Wurzelscheibe mit dem Verzicht jeglicher Schnittführung. Nach erfolgreicher Implantation wurde die Wurzelscheibe zur Stabilisierung und dem Erhalt der Weichgewebe wieder replantiert (Abb. 22–26). ­Außerdem konnte nach einer Einheilzeit von drei Monaten auf eine zusätzliche Ausformung des Emergenzprofils mit provisorischem Zahnersatz verzichtet werden. Nach der Abdrucknahme wurde ein individuelles Zirkonabutment auf ­einer Titan-­Klebebasis hergestellt und die prothetische Versorgung erfolgte mit einer Vollkeramikkrone aus ­Lithiumdisilikat (Abb. 27–29).

Beurteilung

Abbildung 29 wurde an dem Tag der Versorgung aufgenommen. Es ist mit sehr großer Wahrscheinlichkeit zu erwarten, dass sowohl die mesiale Papille sich vollständig bildet als auch der Verlauf der Weichgewebekontur sich harmonisch anpassen wird. Bezüglich der Farbe und der Textur der Weichgewebe ist kein Unterschied zur Nachbarbezahnung vorhanden. Durch den biologischen Ansatz konnte auf jegliche chirurgische Manipulation der Weichgewebe verzichtet werden. Alle Heilungsvorgänge während der Behandlung verliefen sehr schnell und unter Erhalt des alveolären Volumens.

Schlussfolgerung

In Anbetracht dieser Ergebnisse sollte vor der Ex­traktion eines Zahnes dessen weitere Verwendung in Betracht gezogen werden. Dieser biologische ­Ansatz stellt eine Primärprävention von Resorptionsprozessen dar und ermöglicht so den Verzicht von möglichen zeit- und kostenintensiven augmentativen Maßnahmen.

Eine aktuelle Literaturliste finden Sie hier.

Dieser Artikel ist in der Cosmetic Dentistry 2/2017 erschienen.
